MANUAL DE USUARIO OP-AA01 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de usuario ha sido traducido mediante traducción automática. Hemos hecho todo lo posible para garantizar que la traducción sea precisa, pero tenga en cuenta que las traducciones automáticas no son perfectas y no están destinadas a reemplazar a los traductores humanos. La versión oficial del Manual del Usuario está en inglés. Cualquier diferencia entre la versión traducida y el original en inglés no es legalmente vinculante. Si tiene alguna pregunta sobre la exactitud de la traducción, consulte la versión en inglés, que es la referencia oficial. Están disponibles versiones en más idiomas previa solicitud a [e-mail].

Características técnicas

Descripción del parámetro	Valor del parámetro
Nombre del producto Bomba de combustible
Modelo	MSW-OP-AA01	MSW-OP-AA02
Batería	4 x AA 1.5V DC
Potencia nominal [V/W] 3/9
Suministro de combustible [LPM]	Máximo 12
Dimensiones [ancho *largo * alto; mm]	670*1540*40	670*1215*40
Peso [kg] 0,4 0,39

Descripción del dispositivo

Este producto está diseñado para transferir fácilmente gasolina desde el recipiente al tanque. Esto hace que llenar su tractor cortacésped sea tan fácil como llenar su lancha motora o su camión. Además de gasolina, este producto también se puede utilizar para

diésel, parafina o aceites ligeros.

El usuario es responsable de cualquier daño resultante de un uso no previsto del dispositivo.

Reemplazo de batería

Inserte 4 pilas AA según los signos + y -.

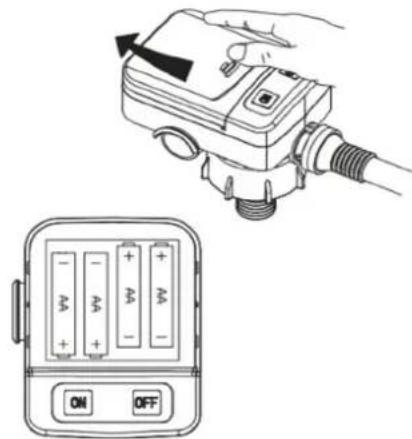

Cómo abrir la tapa de la batería

Coloque el pulgar en las ranuras como se muestra en la imagen, empuje y deslice la cubierta en la dirección de la flecha. Dirección de las baterías como se indica en la siguiente imagen:

• Reemplace las 4 baterías al mismo tiempo.
• Utilice la misma marca/tipo de baterías.

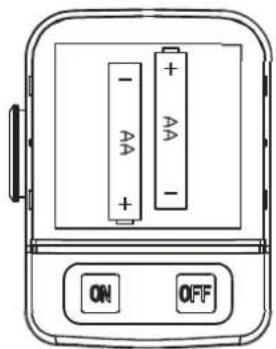

CASO DE EMERGENCIA CUANDO TODAS LAS (4) BATERÍAS NO ESTÉN DISPONIBLES

Se recomienda utilizar 4 pilas AA, pero es posible funcionar con 2 pilas AA en caso de emergencia.

Puedes bombear aproximadamente 50 bidones de combustible de 5 galones usando 4 baterías, y con 2 baterías aproximadamente 25 bidones de combustible de 5 galones.

Cuándo reemplazar la batería

• El motor no funciona, incluso después de presionar el interruptor ON o la velocidad de transferencia se vuelve más lenta de lo normal.
• Las baterías se descargan si permanecen almacenadas durante un largo periodo de tiempo. Verifique la fecha de caducidad de las baterías.

Actividad

1. Introduzca el tubo de succión lo más largo posible en el líquido a transferir.

2. Coloque la manguera de suministro en un recipiente (no incluido) en el que se va a bombear el líquido. No coloque el contenedor receptor más alto que la carcasa de la batería.

3. Encienda el interruptor. Asegúrese de que el compartimento de la batería permanezca sellado durante el funcionamiento.

¡AVISO! No haga funcionar el producto en seco. Asegúrese de que el tubo de n esté completamente sumergido en el líquido antes de encenderlo.

1. Cuando se complete la transferencia, apague el interruptor. Después de su uso, no dé la vuelta a la bomba.

2. Enjuague el producto con agua y séquelo. Retire las pilas y guárdelas en un lugar limpio y seco, fuera del alcance de los niños.

Instrucciones

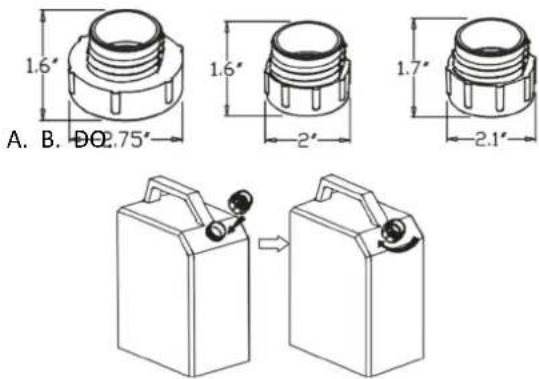

1. Encuentre el adaptador más adecuado y asegúrese de que esté firmemente fijado al tanque de suministro.

1.6" 1.6" 1.7" 2" 2.1" A. B. DØ2.75"

1. Inserte la manguera de entrada a través del adaptador y apriete firmemente la tuerca de unión del producto.

- No levante ni empuje hacia abajo el producto mientras esté conectado a un tanque de combustible.

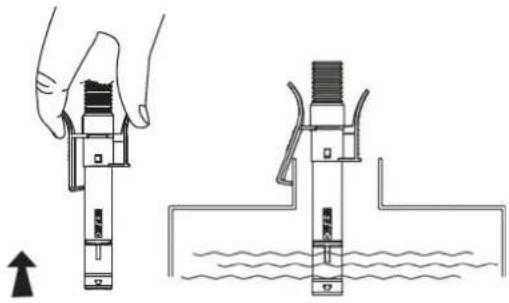

1. Conecte la manguera de descarga al tanque receptor usando el clip. Asegúrese de que la boquilla de descarga esté en posición vertical.

- Asegúrese de que el tanque de suministro y el tanque receptor estén al mismo nivel cuando el producto esté en funcionamiento.

- Para los tanques que no se adaptan al clip, asegúrese de que la boquilla de descarga esté en posición vertical.

1. Inicie el flujo de combustible presionando el botón ON.

- El flujo se detiene automáticamente cuando el combustible llega a la línea de detención.

1. Cuando el flujo se detenga, suba la manguera de descarga por encima del tanque para drenar el exceso de combustible o líquido nuevamente al tanque de suministro.

2. Coloque la boquilla de descarga en el compartimento de descarga y fijela en su lugar con un clip.

- Coloque la boquilla de descarga en el compartimiento de la boquilla de descarga correctamente después de cargar combustible.

Si el tanque de combustible se cae y la manguera de descarga no está en su orificio de almacenamiento, el líquido puede derramarse.

Almacenamiento

- Cuando la bomba no se utilice durante un largo período de tiempo, sáquela del tanque, asegúrese de que no quede combustible en la manguera y límpiela con un paño antes de guardarla.

- Asegúrese de sacar las baterías antes de guardar la bomba.

- No guarde la bomba en un recipiente hermético cerrado.

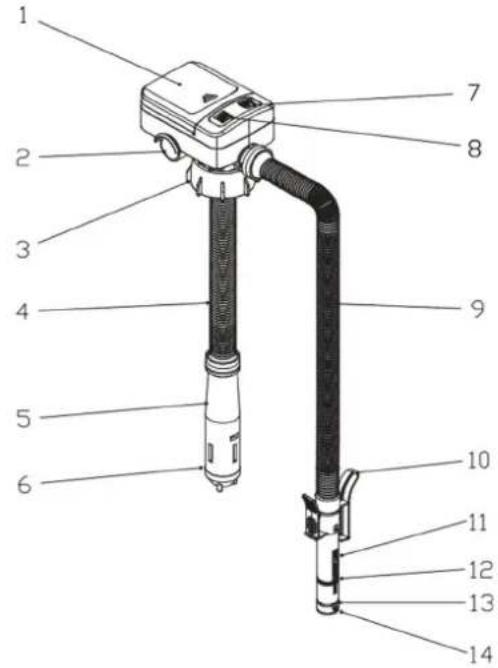

Lista de piezas

1. Tapa de la caja de la batería

2. Compartimento de la boquilla de descarga

3. Tuerca de unión

4. Manguera de admisión

5. Ingesta de líquidos

6. Motor en el interior

7. Botón de apagado

8. Botón ON

9. Manguera de descarga

10. Pasador

11. Boquilla de descarga

12. Anillo de goma

13. Entrada del sensor

14. Salida de descarga

Resolución de problemas

Problema Posible causa Solución
El producto no funciona incluso después de presionar ON.	A: Las pilas pueden estar colocadas incorrectamente.B: Las baterías están agotadas.	A: Asegúrese de que las baterías estén colocadas correctamente en el producto.B: Reemplace las baterías.
El rendimiento del producto está por debajo de la media.	A: Las baterías están agotadas.B: El tanque receptor está elevado más alto que el tanque de suministro.	A: Reemplace las baterías.B: Asegúrese de que el tanque receptor no esté elevado por encima del tanque de suministro.
El producto se inicia después de presionar el botón ON pero luego se detiene inesperadamente.	El filtro del tanque receptor puede estar bloqueado por material extraño.	Retire el material extraño del filtro.
El producto se detiene inmediatamente después de presionar el botón ON.	Las baterías están agotadas.	Reemplace las baterías.
El motor se detiene antes de que el tanque receptor esté lleno.	A: Las baterías están agotadas.B: El sensor está demasiado bajo y toca el líquido.	A: Reemplace las baterías.B: Ajuste la boquilla de descarga hacia arriba para que el sensor esté más cerca de la parte superior del tanque de suministro.
