NÁVOD NA OBSLUHU OP-AA01 MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili ľudských prekladatel'ov. Oficiálna verzia používatel'skej príručky je v angličtine. Akékol'vek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékol'vek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou. Ďalšie jazykové verzie sú k dispozícii na vyžiadanie na adrese [e-mail].

Technické údaje

Tento produkt je určený na jednoduché prečerpávanie benzínu z kanistra do nádrže. Vďaka tomu je plnenie vášho záhradného traktora rovnako jednoduché ako plnenie motorového člna alebo nákladného auta. Okrem benzínu je možné tento produkt použit’ aj na naftu, parafín, či ľahké oleje.

Používatel' je zodpovedný za akékol'vek škody spôsobené neúmyselným používaním

zariadenia.

Výmena batérie

Vložte 4 batérie AA podľa značiek + a –.

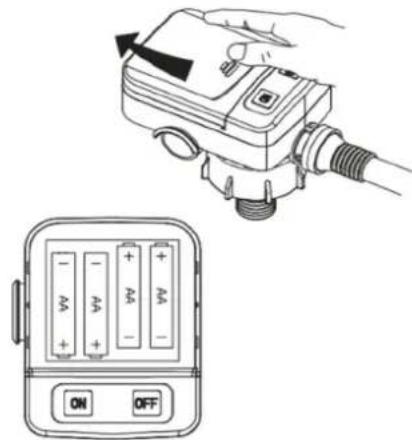

Vložte palec do drážok, ako je znázornené na obrázku, zatlačte a posuňte kryt v smere šípky. Smer batérií, ako je znázornené na obrázku nižšie:

• Vymeňte všetky 4 batérie naraz.
- Používajte rovnakú značku/typ batérií.

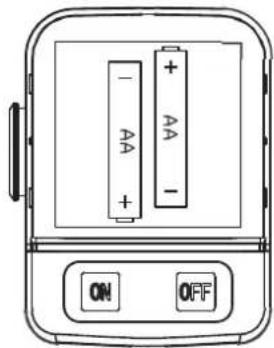

NÚDZOVÝ PRÍPAD, KEĎ NIE SÚ DOSTUPNÉ VŠETKY (4) BATÉRIE

Odporúča sa použit 4 AA batérie, ale v prípade núdze je možné prevádzkovať aj 2 AA

batérie.

Pomocou 4 batérií môžete odčerpať približne 50 x 5-galónových palivových plechoviek a s 2 batériami približne 25 x 5-galónových palivových plechoviek.

Kedy vymenit batériu

• Motor nefunguje ani po stlačení vypínača ON alebo sa prenosová rýchlost spomalí ako normálne.
• Batérie sa vybíjajú, ak sú skladované dlhší čas. Skontrolujte dátum spotreby batérií.

Prevádzka

1. Nasávaciu trubicu vložte čo najdlhšie do kvapaliny, ktorá sa má preniest.
2. Umiestnite prívodnú hadicu do nádoby (nie je súčasťou dodávky), do ktorej sa má čerpať kvapalina. Neumiestňujte prijímaciu nádobu vyššie ako je kryt batérie.
3. Zapnite vypínač. Uistite sa, že priehradka na batérie zostane počas prevádzky utesnená.

UPOZORNENIE! Výrobok nespúšťajte nasucho. Pred zapnutím skontrolujte, cia trubica úplne ponorená v kvapalíne.

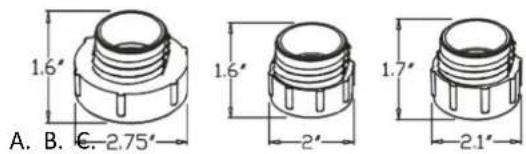

1. Nájdite adaptér, ktorý je najvhodnejší, a uistite sa, že je pevne pripevnený k zásobnej nádrži.

1.6' 1.6' 1.7' 2.1' A. B. €.-2.75'

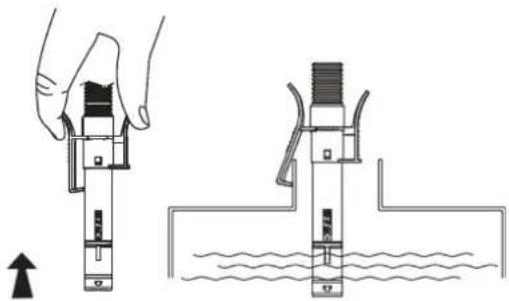

1. Pomocou spony pripevnite vypúšťaciu hadicu k vašej zbernej nádrži. Uistite sa, že výstupná tryska je vo zvislej polohe.

- Uistite sa, že zásobná nádrž a prijímacia nádrž sú počas prevádzky produktu na rovnakej úrovni.

- V prípade nádrží, ktoré nie sú vhodné pre sponu, skontrolujte, či je vypúštacia tryska vo vertikálnej polohe.

1. Spustite prívod paliva stlačením tlačidla ON.

- Prietok sa automaticky zastaví, ked' palivo dosiahne stop čiaru.

- Po doplnení paliva umiestnite výtlačnú dýzu do priestoru výtokovej dýzy.

Ak sa palivová nádrž prevráti a vypúšťacia hadica nie je vo svojom úložnom otvore, kvapalina môže vytiect.

Skladovanie

• Ak sa čerpadlo dlhší čas nepoužíva, vyberte ho z nádrže, uistite sa, že v hadici nie je žiadne zvyšné palivo a pred uložením ho utrite handrou.
  • Pred uskladnením pumpy nezabudnite vybrat batérie.
• Čerpadlo neskladujte v uzavretej vzduchotesnej nádobe.

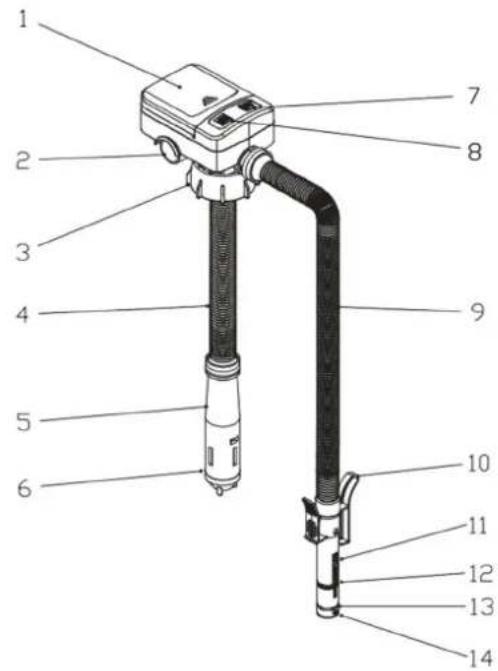

Zoznam dielov

1. Kryt puzdra na batérie

2. Priestor vypúštacej trysky

3. Kíbová matica

4. Nasávacia hadica

5. Príjem tekutín

6. Motor vo vnútri

7. tlačidlo OFF

8. tlačidlo ON

9. Vypúštacia hadica

10. Klip

11. Vypúštacia tryska

12. Gumový krúžok

13. Vstup snímača

14. Výstup vybíjačky

Riešenie problémov

Problém	Možná príčina	Riešenie
Produkt nebude fungovať ani po stlačení ON.	Odpoved: Batérie môžu byť nesprávne umiestnené.B: Batérie sú vybité.	Odpoved: Uistite sa, že sú batérie v produkte správne vložené.B: Vymeňte batérie.
Výkon produktu je podpriemerný.	Odpoved: Batérie sú vybité.B: Prijímacia nádrž je vyvýšená vyššie ako zásobná nádrž.	A: Vymeňte batérie.B: Uistite sa, že prijímacia nádrž nie je vyvýšená nad zásobnou nádržou.
Produkt sa spustí po stlačení tlačidla ON, ale potom sa neočakávane zastaví.	Filter zbernej nádrže môže byť upchatý cudzím materiálom.	Odstráňte cudzí materiál z filtra.
Produkt sa okamžite zastaví po stlačení tlačidla ON.	Batérie sú vybité. Vymeňte	batérie.
Motor sa zastaví skôr, ako je zberná nádrž plná.	Odpoved: Batérie sú vybité.B: Senzor je príliš nízko a dotýka sa kvapaliny.	A: Vymeňte batérie.B: Nastavte výtlačnú trysku tak, aby bol snímač bližšie k hornej časti zásobnej nádrže.
