INSTRUKCJA OBSŁUGI OP-AA01 MSW

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu Pompa paliwa
Model	MSW-OP-AA01	MSW-OP-AA02
Bateria	4 x AA 1.5V DC
Moc znamionowa [V/W] 3/9
Dostawa paliwa [LPM] Maksymalnie 12
Wymiary [szerokość * długość * wysokość; mm]	670*1540*40	670*1215*40
Cieżar [kg] 0,4 0,39

Opis urządzenia

Produkt ten jest przeznaczony do łatwego przelewania benzyny z kanistra do zbiornika. Dzięki temu napełnianie Twojego traktorka ogrodowego jest tak samo łatwe jak napełnianie łodzi motorowej lub ciężarówki. Oprócz benzyny produkt ten można stosować również do oleju napędowego, parafiny i olejów lekkich.

Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użycia urządzenia.

Wymiana baterii

Włóż 4 baterie AA zgodnie ze znakami + i -.

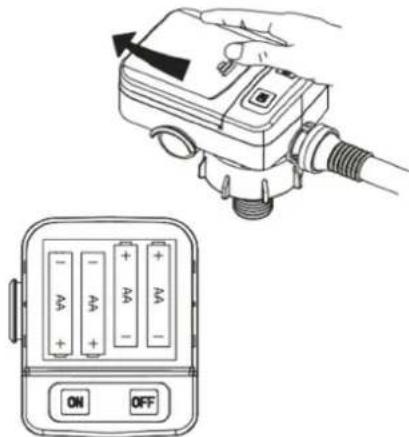

Jak otworzyć pokrywę baterii

Umieść kciuk w rowkach, jak pokazano na rysunku, naciśnij i zsuń pokrywę w kierunku wskazanym strzałką. Kierunek wkładania baterii, jak pokazano na poniższym rysunku:

• Wymień wszystkie 4 baterie jednocześnie.
- Stosuj baterie tej samej marki/typu.

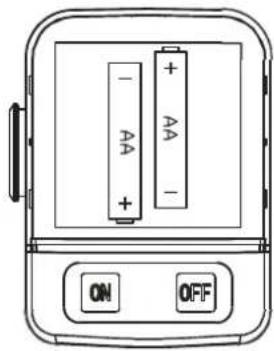

PRZYPADEK AWARYJNY, GDY WSZYSTKIE (4) BATERIE NIE SĄ DOSTĘPNE

Zaleca się stosowanie 4 baterii AA, jednak w sytuacjach awaryjnych możliwe jest korzystanie z 2 baterii AA.

Przy użyciu 4 baterii można wypompować około 50 5-galonowych kanistrów z paliwem, a przy użyciu 2 baterii — około 25 5-galonowych kanistrów z paliwem.

Kiedy wymienić baterię

• Silnik nie działa nawet po naciśnięciu przycisku ON lub prędkość przesyłu danych jest niższa niż zwykle.
• Akumulatory rozładowują się, jeśli są przechowywane przez dłuższy czas. Sprawdź datę ważności baterii.

Praca z urządzeniem

1. Włóż rurkę ssącą tak długo, jak to możliwe, do cieczy, która ma zostać przepompowana.
2. Umieść wąż doprowadzający ciecz w pojemniku (nie jest dołączony do zestawu), do którego będzie pompowana ciecz. Nie umieszczaj pojemnika odbiorczego wyżej niż obudowa akumulatora.
3. Włącz przełącznik. Upewnij się, że komora baterii pozostaje szczelnie zamknięta w trakcie pracy urządzenia.

OGŁOSZENIE! Nie dopuszczaj do wyschnięcia produktu. Przed włączeniemenia należy upewnić się, że rura ssąca jest całkowicie zanurzona w cieczy.

1. Po zakończeniu transferu wyłącz przełącznik. Po użyciu nie należy odwracać pompki do góry nogami.

2. Produkt należy spłukać wodą i wytrzeć do sucha. Wyjmij baterie i przechowuj je w czystym, suchym miejscu, niedostępnym dla dzieci.

Instrukcje

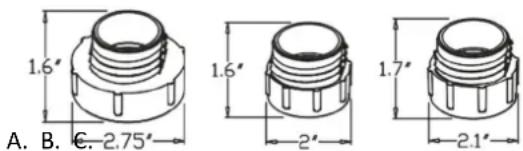

1. Znajdź najbardziej odpowiedni adapter i sprawdź, czy jest on mocno przymocowany do zbiornika zasilającego.

1.6" 1.6" 1.7" 2" 2.1" A. B. €.-2.75"

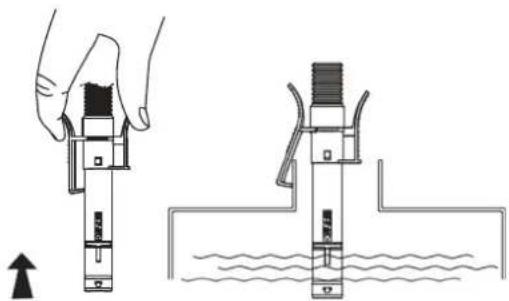

1. Przeprowadź wąż ssący przez adapter i mocno dokręć nakrętkę łączącą produktu.

- Nie wolno podnosić i opuszczać produktu, gdy jest on przymocowany do zbiornika paliwa.

1. Przymocuj wąż spustowy do zbiornika odbiorczego za pomocą zacisku. Upewnij się, że dysza wylotowa znajduje się w pozycji pionowej.

2. Należy upewnić się, że zbiornik zasilający i zbiornik odbiorczy znajdują się na tym samym poziomie podczas pracy produktu.

3. W przypadku zbiorników nieodpowiednich do klipsa należy upewnić się, że dysza wylotowa znajduje się w pozycji pionowej.

1. Aby rozpocząć dopływ paliwa naciśnij przycisk ON.

- Przepływ paliwa zatrzymuje się automatycznie, gdy paliwo osiągnie linię zatrzymania.

1. Gdy przepływ ustanie, należy umieścić wąż wylotowy nad zbiornikiem, aby spuścić

nadmiar paliwa lub płynu z powrotem do zbiornika zasilającego.

1. Umieść dyszę wylotową w komorze wylotowej i zablokuj ją na miejscu za pomocą klipsa.

- Po zatankowaniu należy prawidłowo umieścić dyszę wylotową w jej komorze.

Jeśli zbiornik paliwa się przewróci, a wąż spustowy nie znajdzie się w otworze, może dojść do wycieku płynu.

Przechowywanie

• Jeśli pompa nie będzie używana przez dłuższy czas, wyjmij ją ze zbiornika, upewnij się, że w wężu nie ma resztek paliwa, a następnie wytrzyj ją szmatką przed schowaniem.
• Przed schowaniem pompki należy wyjąć baterie.
• Nie przechowywać pompki w zamkniętym, hermetycznym pojemniku.

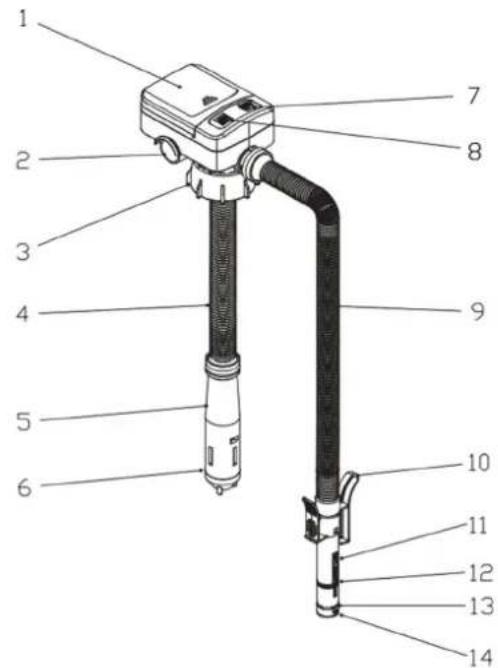

Lista części

1. Pokrywa obudowy baterii

2. Komora dyszy wylotowej

3. Nakrętka łącząca

4. Wąż dolotowy

5. Spożycie płynów

6. Silnik wewnątrz

7. Przycisk WYŁĄCZ

8. Przycisk WŁĄCZONY

9. Wąż wylotowy

10. Spinka

11. Dysza wylotowa

12. Pierścień gumowy

13. Wlot czujnika

14. Wylot rozładowczy

Rozwiązywanie problemów

Problem	Możliwa przyczyna	Rozwiązanie
Produkt nie będzie działał nawet po naciśnięciu przycisku WŁ.	A: Baterie mogą być nieprawidłowo umieszczone.B: Baterie są rozładowane.	A: Sprawdź, czy baterie są prawidłowo umieszczone w produkcie.B: Wymień baterie.
Wydajność produktu jest poniżej średniej.	A: Baterie są rozładowane.B: Zbiornik odbiorczy jest podniesiony wyżej niż zbiornik zasilający.	A: Wymień baterie.B: Upewnij się, że zbiornik odbiorczy nie jest podniesiony ponad zbiornik zasilający.
Produkt uruchamia się po naciśnięciu przycisku ON, ale potem niespodziewanie się zatrzymuje.	Filtr zbiornika odbiorczego może być zablokowany przez ciało obce.	Usuń ciała obce z filtra.
Produkt zatrzymuje się natychmiast po naciśnięciu przycisku ON.	Baterie są rozładowane.	Wymień baterie.
Silnik zatrzymuje się przed napełnieniem zbiornika odbiorczego.	A: Baterie są rozładowane.B: Czujnik jest umieszczony zbyt nisko i dotyka cieczy.	A: Wymień baterie.B: Ustaw dyszę wylotową w taki sposób, aby czujnik znajdował się bliżej górnej części zbiornika zasilającego.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
