NAVODILA ZA UPORABO OP-AA01 MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka Črpalka za gorivo
Model	MSW-OP-AA01	MSW-OP-AA02
Baterija	4 x AA 1.5V DC
Nazivna moč [V/W] 3/9
Dovod goriva [LPM] maks. 12
Dimenzije [širina * dolžina* višina; mm]	670*1540*40	670*1215*40
Teža [kg] 0,4 0,39

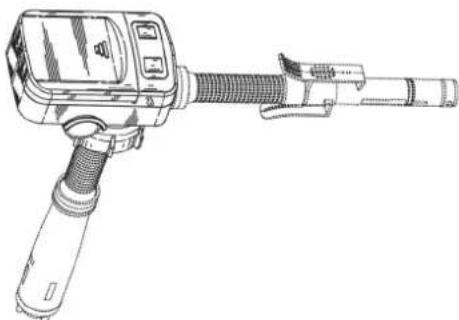

Opis

Ta izdelek je zasnovan za enostaven prenos bencina iz kanistra v rezervoar. Zaradi tega je polnjenje vašega traktorja enako enostavno kot polnjenje motornega čolna ali tovornjaka. Poleg bencina se ta izdelek lahko uporablja tudi za dizel, parafin ali lahka olja.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

Zamenjava baterije

Vstavite 4 AA baterije v skladu z znakoma + in -.

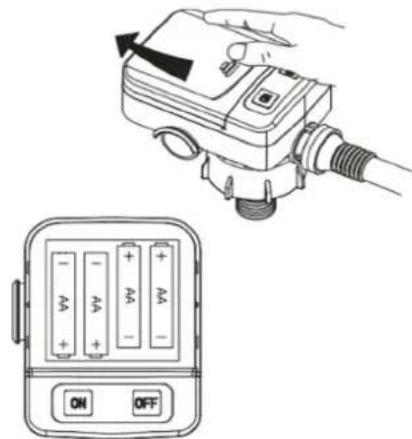

Kako odpreti pokrov baterije

Palec postavite v utore, kot je prikazano na sliki, potisnite in potisnite pokrov v smeri puščice. Smer baterij, kot je prikazano na spodnji sliki:

• Zamenjajte vse 4 baterije hkrati.

- Uporabljajte isto znamko/vrsto baterij.

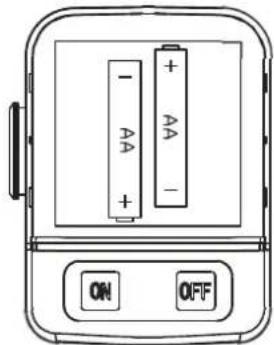

NUJNI PRIMER, KO VSE (4) BATERIJE NISO NA VOLJO

Priporočljiva je uporaba 4 AA baterij, v nujnih primerih pa je možno delovati z 2 AA baterijama.

S 4 baterijami lahko izčrpate približno 50x 5-galonskih pločevink goriva in z 2 baterijama približno 25x 5-litrskih pločevink goriva.

Kdaj zamenjati baterijo

• Motor ne deluje niti po pritisku na stikalo za VKLOP ali hitrost prenosa postane počasnejša od običajne.
• Baterije se izpraznijo, če so shranjene dlje časa. Preverite rok uporabnosti baterij.

Delovanje

1. Vstavite sesalno cev čim dlje v tekočino, ki jo želite prenesti.
2. Dovodno cev postavite v posodo (ni priložena), v katero boste črpali tekočino. Sprejemne posode ne postavljajte višje od ohišja baterije.
3. Vklopite stikalo. Prepričajte se, da je predal za baterije med delovanjem zaprt.

OBVESTILO! Izdelka ne pusti suhega. Pred vklopom se prepričajte, da je cev popolnoma potopljena v tekočino.

1. Ko je prenos končan, izklopite stikalo. Po uporabi črpalke ne obračajte na glavo.

2. Izdelek sperite z vodo in obrišite do suhega. Odstranite baterije in ga shranite na čisto in suho mesto izven dosega otrok.

Navodila

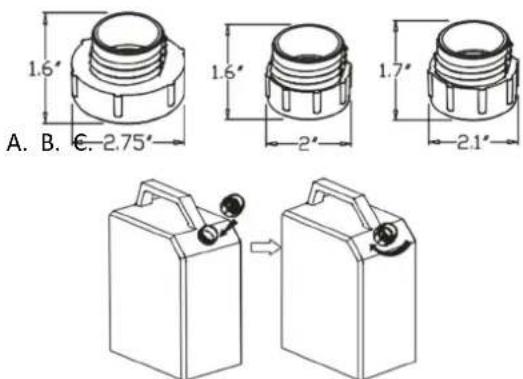

1. Poiščite najprimernejši adapter in se prepričajte, da je tesno pritrjen na dovodni rezervoar.

1. Vstavite dovodno cev skozi adapter in trdno privijte spojno matico izdelka.

- Izdelka ne dvigujte ali potiskajte navzdol, ko je pritrjen na rezervoar za gorivo.

1. S sponko pritrdite izpustno cev na sprejemni rezervoar. Prepričajte se, da je izpustna šoba v navpičnem položaju.

- Prepričajte se, da sta dovodni in sprejemni rezervoar med delovanjem izdelka na isti ravni.

- Pri rezervoarjih, ki niso primerni za sponko, se prepričajte, da je izpustna šoba v navpičnem položaju.

- Pretok se samodejno ustavi, ko gorivo doseže črto za zaustavitev.

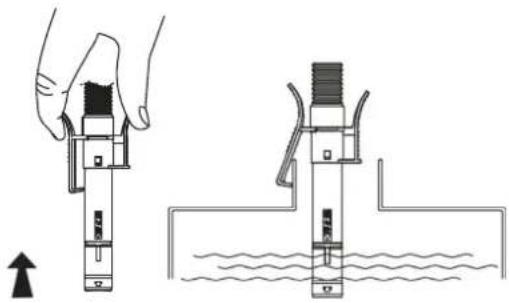

1. Ko se pretok ustavi, dvignite izpustno cev nad rezervoar, da izpustite odvečno gorivo ali tekočino nazaj v dovodni rezervoar.

2. Vstavite izpustno šobo v izpustni prostor in jo pritrdite na mesto s sponko.

- Po dolivanju goriva pravilno namestite izpustno šobo v prostor za izpustno šobo.

Če se rezervoar za gorivo prevrne in izpustna cev ni v odprtini za shranjevanje, lahko tekočina izteče.

Shranjevanje

- Če črpalke dlje časa ne boste uporabljali, jo vzemite iz rezervoarja, se prepričajte, da v cevi ni ostankov goriva, in jo obrišite s krpo, preden jo shranite.

• Preden črpalko shranite, obvezno odstranite baterije.
- Črpalke ne shranjujte v zaprti nepredušni posodi.

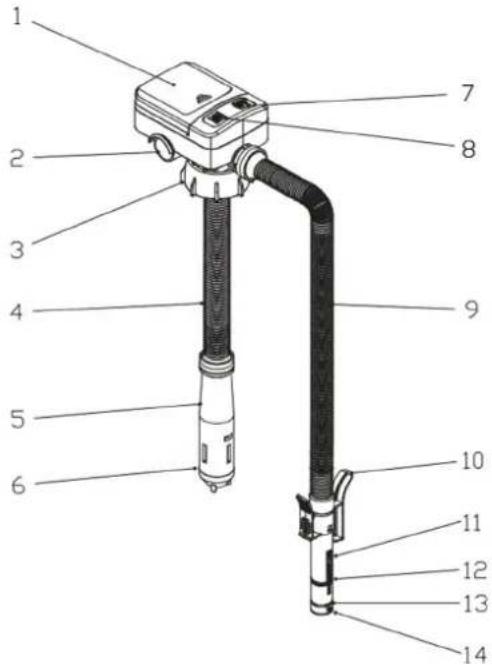

Seznam delov

1. Pokrov ohišja baterije

2. Prostor za izpustno šobo

3. Spojna matica

4. Sesalna cev
5. Vnos tekočine

6. Motor notri

7. gumb za IZKLOP

8. gumb VKLOP

9. Izpustna cev

10. Posnetek

11. Izpustna šoba

12. Gumijasti obroč

13. Vhod senzorja

14. Izhod iz razbremenilnika

Odpravljanje težav

Težava Možen vzrok rešitev
Izdelek ne bo deloval niti po pritisku na ON.	A: Baterije so morda nepravilno nameščene.B: Baterije so prazne.	O: Prepričajte se, da so baterije pravilno vstavljene v izdelek.B: Zamenjajte baterije.
Delovanje izdelka je podpovprečno.	O: Baterije so izpraznjene.B: Sprejemni rezervoar je dvignjen višje od dovodnega rezervoarja.	O: Zamenjajte baterije.B: Prepričajte se, da sprejemni rezervoar ni dvignjen nad dovodnim rezervoarjem.
Izdelek se zažene po pritisku gumba VKLOP, nato pa se nepričakovano ustavi.	Filter sprejemnega rezervoarja je lahko zamašen s tujkom.	Odstranite tujek iz filtra.
Izdelek se takoj ustavi, ko pritisnete gumb VKLOP.	Baterije so izpraznjene. Zamenjajte baterije.
Motor se ustavi, preden je sprejemni rezervoar poln.	O: Baterije so izpraznjene.B: Senzor je prenizko in se dotika tekočine.	O: Zamenjajte baterije.B: Nastavite izpustno šobo navzgor, tako da je senzor bližje vrhu dovodnega rezervoarja.
