MODE D'EMPLOI OP-AA01 MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit Pompe à carburant
Modèle	MSW-OP-AA01	MSW-OP-AA02
Batterie	4 x AA 1.5V DC
Puissance nominale [V/W] 3/9
Livraison de carburant[LPM]	Max. 12
Dimensions [largeur *longueur * hauteur; mm]	670*1540*40	670*1215*40
Poids [kg] 0,4 0,39

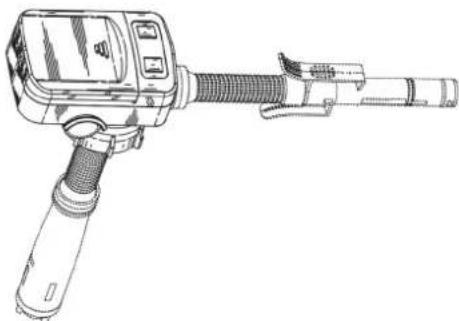

Description de l'appareil

Ce produit est conçu pour transférer facilement l'essence du bidon au réservoir. Cela rend le remplissage de votre tracteur à gazon aussi simple que le remplissage de votre bateau à moteur ou de votre camion. En plus de l'essence, ce produit peut également être utilisé pour le diesel, la paraffine ou les huiles légères.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

Remplacement de la batterie

Insérez 4 piles AA en respectant les signes + et -.

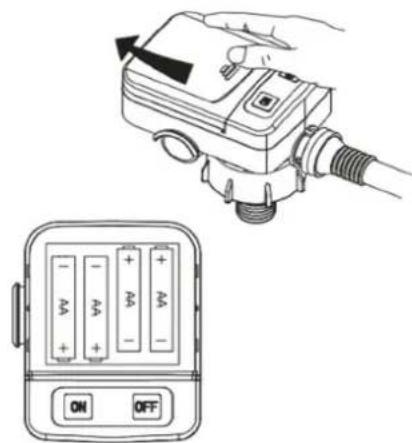

Comment ouvrir le couvercle de la batterie

Placez le pouce dans les rainures comme indiqué sur l'image, poussez et faites glisser le couvercle dans le sens de la flèche. Direction des piles comme indiqué sur l'image ci-dessous :

• Remplacez les 4 piles en même temps.
• Utilisez la même marque/le même type de piles.

CAS D'URGENCE LORSQUE TOUTES LES (4) BATTERIES NE SONT PAS DISPONIBLES

Il est recommandé d'utiliser 4 piles AA, mais il est possible de fonctionner avec 2 piles AA en cas d'urgence.

Vous pouvez pomper environ 50 bidons de carburant de 5 gallons en utilisant 4 batteries et avec 2 batteries environ 25 bidons de carburant de 5 gallons.

Quand remplacer la batterie

• Le moteur ne fonctionne pas, même après avoir appuyé sur l'interrupteur ON ou le taux de transfert devient plus lent que la normale.
• Les batteries se déchargent si elles sont stockées pendant une longue période. Vérifiez la date d'expiration des piles.

Opération

1. Insérez le tube d'aspiration le plus longtemps possible dans le liquide à transférer.

2. Placez le tuyau de distribution dans un récipient (non inclus) dans lequel le liquide doit être pompé. Ne placez pas le récipient de réception plus haut que le boîtier de la batterie.

3. Mettez l'interrupteur sur ON. Assurez-vous que le compartiment à piles reste scellé pendant le fonctionnement.

AVIS! Ne pas faire fonctionner le produit à sec. Assurez-vous que le tubeation est complètement immergé dans le liquide avant de l'allumer.

1. Une fois le transfert terminé, mettez l'interrupteur sur OFF. Après utilisation, ne pas retourner la pompe.

2. Rincez le produit à l'eau et essuyez-le. Retirez les piles et rangez-les dans un endroit propre et sec, hors de portée des enfants.

Instructions

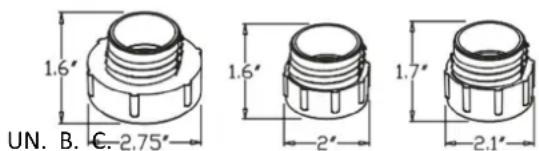

1. Trouvez l'adaptateur le plus adapté et assurez-vous qu'il est solidement fixé au réservoir d'alimentation.

1.6" UN. B. €.-2.75" 1.6" 2" 1.7" 2.1"

1. Insérez le tuyau d'admission dans l'adaptateur et serrez fermement l'écrou de joint du produit.

- Ne soulevez pas et ne poussez pas le produit lorsqu'il est fixé à un réservoir de carburant.

1. Fixez le tuyau de refoulement à votre réservoir de réception à l'aide du clip. Assurez-vous que la buse de décharge est en position verticale.

- Assurez-vous que le réservoir d'alimentation et le réservoir de réception sont au même niveau lorsque le produit fonctionne.

- Pour les réservoirs non adaptés au clip, assurez-vous que la buse de décharge est en position verticale.

1. Démarrez le débit de carburant en appuyant sur le bouton ON.

• Le débit s'arrête automatiquement lorsque le carburant atteint la ligne d'arrêt.

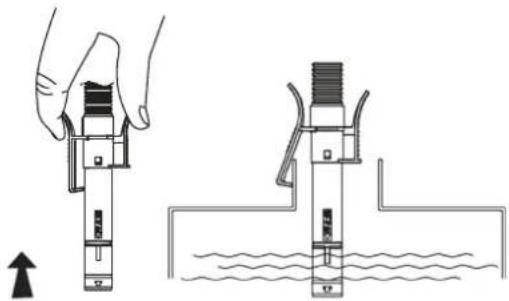

1. Lorsque le débit s'arrête, ramenez le tuyau de décharge au-dessus du réservoir pour

évacuer l'excès de carburant ou de liquide dans le réservoir d'alimentation.

1. Placez la buse de décharge dans le compartiment de décharge et verrouillez-la en place avec un clip.

- Placez correctement la buse de décharge dans le compartiment de la buse de décharge après avoir fait le plein.

Si le réservoir de carburant tombe et que le tuyau de vidange n'est pas dans son trou de stockage, le liquide peut fuir.

Stockage

• Lorsque la pompe n'est pas utilisée pendant une longue période, retirez-la du réservoir, assurez-vous qu'il ne reste plus de carburant dans le tuyau et essuyez-la avec un chiffon avant de la ranger.
  • Assurez-vous de retirer les piles avant de ranger la pompe.
• Ne pas stocker la pompe dans un récipient hermétique fermé.

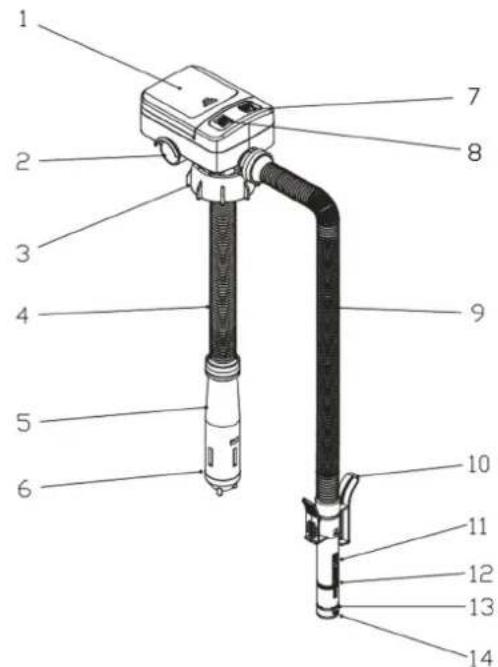

Liste des pièces

1. Couvercle du boîtier de la batterie

2. Compartiment de buse de décharge

3. Écrou de joint

4. Tuyau d'admission

5. Apport liquide

6. Moteur à l'intérieur

7. Bouton OFF

8. Bouton ON

9. Tuyau de refoulement

10. Agrafe

11. Buse de refoulement

12. Anneau en caoutchouc

13. Entrée du capteur

14. Sortie de décharge

Résolution de problèmes

Problème Cause(s)	possible(s) Solution
Le produit ne fonctionne pas même après avoir appuyé sur ON.	R : Les piles sont peut-être mal placées.B : Les piles sont épuisées.	A : Assurez-vous que les piles sont correctement placées dans le produit.B : Remplacez les piles.
Les performances du produit sont inférieures à la moyenne.	A : Les piles sont épuisées.B : Le réservoir de réception est surélevé par rapport au réservoir d'alimentation.	A : Remplacez les piles.B : Assurez-vous que le réservoir de réception n'est pas surélevé par rapport au réservoir d'alimentation.
Le produit démarre après avoir appuyé sur le bouton ON mais s'arrête ensuite de manière inattendue.	Le filtre du réservoir récepteur peut être obstrué par un corps étranger.	Retirez le corps étranger du filtre.
Le produit s'arrête Les pilesimmédiatement après avoir appuyé sur le bouton ON.	sont épuisées. Remplacez les piles.
Le moteur s'arrête avant que le réservoir de réception ne soit plein.	A : Les piles sont épuisées.B : Le capteur est trop bas et touche le liquide.	A : Remplacez les piles.B : Réglez la buse de décharge vers le haut afin que le capteur soit plus proche du haut du réservoir d'alimentation.
