NAVODILA ZA UPORABO OP-AA04 MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra Vrednost parametra
Ime izdelka Črpalka za gorivo
Model	MSW-OP-AA03	MSW-OP-AA04
Moč [V/V, W] 3/12, 9
Baterija 4 x AA, 1,5 V DC ali 12 V DC
Dovod goriva [LPM] maks. 12
Dimenzije [širina * dolžina * višina; mm] 655*1500*75 660*1500*70
Teža [kg] 0,42

Navodila za uporabo

Kako odpreti pokrov baterije

• Vstavite 4 AA baterije v skladu z znakoma + in -, kot je prikazano na spodnji sliki.
• Zamenjajte vse 4 baterije hkrati.
- Uporabljajte isto znamko/vrsto baterij.

Priporočljivo je, da uporabljate vse 4 AA baterije, kadar je to mogoče, v nujnih primerih pa je mogoče delovati z 2 AA baterijama. - Lahko izčrpa približno 50 x 6-galonskih pločevink goriva z uporabo 4 baterij in z 2 baterijama lahko izčrpa približno 25 x 3-galonskih pločevink goriva.

• Motor ne deluje, tudi će pritisnete stikalo za VKLOP ali pa postane hitrost prenosa počasnejša od običajnega delovanja.
• Baterije se lahko začnejo prazniti, če so shranjene dlje časa. Preverite rok uporabnosti baterij.

Kako uporabljati 12V baterijski napajalnik

1. En konec priključka napajalnega kabla za enosmerni tok vstavite v ženski priključek izdelka, kot je prikazano na spodnji sliki.
2. Pripnite rdečo baterijo in črno povezavo + pol baterije ter povezavo pola baterije (Opomba: +/- pol ne sme biti priključen inverzno, sicer izdelek ne more delovati).

Kako uporabljati AC 12V napajalnik

1. En konec priključka napajalnega kabla pretvornika AC v DC vstavite v ženski priključek izdelka, kot je prikazano spodaj.
2. Vstavite vtič adapterja v napajalni vtič, kot je prikazano spodaj.

SL

Kako uporabljati napajalnik za avtomobilski vžigalnik

1. En konec priključka napajalnega kabla adapterja za avtomobilski vžigalnik vstavite v ženski priključek izdelka, kot je prikazano spodaj.
2. Vstavite adapter za avtomobilski vžigalnik v izhodni priključek za avtomobilski vžigalnik, kot je prikazano spodaj.

• Ne uporabljajte nestandardnih napajalnih kablov za enosmerni tok ali napajalnika izmeničnega toka v enosmerni tok, ki jih ni dobavilo podjetje.
  • Ne priključujte priključnega vtiča brez dovoljenja, sicer lahko poškodujete izdelek in povzročite nevarnost.

Delovanje

1. Najprej vstavite sesalno cev v tekočino, ki jo želite prenesti.
2. Postavite dovodno cev v posodo (ni priložena) za črpanje tekočine. Sprejemne posode ne postavljajte višje od ohišja baterije.
3. Obrnite stikalo za VKLOP/IZKLOP na VKLOP. Prepričajte se, da je predal za baterije med delovanjem zaprt.

OBVESTILO!

SL

• Izdelka ne pusti suhega. Prepričajte se, da je sesalna cev popolnoma potopljena v tekočino, preden jo vklopite. Ko je prenos končan, izklopite stikalo. Po uporabi izdelka ne obračajte na glavo.
• Izdelek očistite s kosom bombažne krpe in ga obrišite do suhega. Odstranite baterije in jih shranite na čisto in suho mesto izven dosega otrok.

Opomba

1. Ko lučke LED svetijo, to pomeni, da izdelek deluje pravilno.
2. Če lučka LED ne sveti, preverite, ali je baterija dovolj napolnjena ali ali je napajanje pravilno.

Kako uporabljati

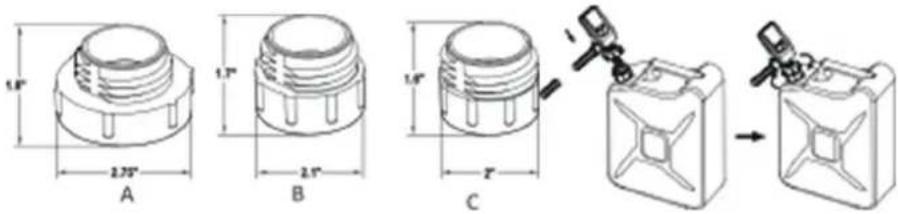

1. Poiščite adapter, ki se najbolje prilega, in se prepričajte, da je tesno pritrjen na vaš dovodni rezervoar.

1.8" 2.75" A 1.3" 2.5" C 1.6" z →

1. Vstavite dovodno cev skozi adapter in trdno privijte spojno matico izdelka.

- Izdelka ne dvigujte ali potiskajte navzdol, ko je pritrjen na rezervoar za gorivo.

1. S sponko pritrdite izpustno cev na sprejemni rezervoar. Prepričajte se, da je izpustna šoba v navpičnem položaju.

- Za rezervoarje, ki se ne prilegajo s sponko, se prepričajte, da je izpustna šoba v navpičnem položaju.

1. Zaženite pretok goriva s pritiskom na gumb ON.

- Samodejna ustavitev, ko gorivo doseže črto za zaustavitev.

1. Po samodejni zaustavitvi dvignite izpustno cev nad rezervoar, da izpustite odvečno gorivo ali tekočino nazaj v dovodni rezervoar.

Izpustite odvečno gorivo

1. Vstavite izpustno šobo v izpustni prostor in jo pritrdite na mesto s sponko.

○ Po dolivanju goriva pravilno namestite izpustno šobo v prostor za izpustno šobo. Če se rezervoar za gorivo prevrne in izpustna cev ni v odprtini za shranjevanje, lahko tekočina izteče.

1. Nadzorna škatla

2. Gumb VKLOP

3. Gumb za IZKLOP

4. LED lučka

5. Pokrov ohišja baterije

6. Ženski terminal

7. Predel za izpustno šobo

8. Zglobna matica

9. Sesalna cev

10. Oreh

11. Vnos tekočine

12. Motor v notranjosti

13. Izpustna cev

14. Vhod senzorja

15. Posnetek

Kako shraniti

- Če izdelka ne boste uporabljali dlje časa, ga vzemite iz rezervoarja, se prepričajte, da v cevi ni ostankov goriva, in ga obrišite s krpo, preden ga shranite. Preden izdelek shranite, obvezno odstranite baterije.

- Izdelka ne shranjujte v zaprti nepredušni posodi.

Vzdrževanje

Odpravljanje težav

Napake Možni vzroki	Rešitve
Izdelek ne deluje niti po pritisku na ON	A: Baterije so morda nepravilno nameščene	O: Prepričajte se, da so baterije pravilno vstavljene v izdelek
	B: Baterije so prazne B: Zamenjajte baterije
	C: Napajanje ni zadostno	C: Preverite, ali je napajanje pravilno
	D: Sponka baterije ni pravilno priključena	D: Kabli so pravilno priključeni
	E: Okvara napajalnika AC	E: Preverite, ali napajalnik AC deluje pravilno
Zmogljivost izdelka je nizka	O: Baterije so prazne O: Zamenjajte baterije
	B: Nadmorska višina sprejemnega rezervoarja je višja od dovodnega rezervoarja	B: Prepričajte se, da sprejemni rezervoar ni dvignjen nad dovodnim rezervoarjem
	C: Napajanje 12 V ni zadostno	C: Zamenjajte baterijo in ponovno priključite 12V napajalnik
Izdelek se zažene po pritisku gumba VKLOP, nato pa se nepričakovano ustavi	O: Filter sprejemnega rezervoarja je lahko zamašen s tujkom	O: Očistite tujke iz filtra
Izdelek se takoj ustavi, ko pritisnete gumb VKLOP	O: Baterije so prazne O: Zamenjajte baterije
Motor se ustavi, preden je posoda polna	O: Baterije so prazne O: Zamenjajte baterije
	B: Senzor je prenizek	B: Nastavite izpustno šobo navzgor, tako da je senzor bližje vrhu dovodne posode
