OPC-72-DC - čerpadlo MSW - Bezplatný návod na obsluhu

Typ výrobku	Olejové čerpadlo s počítadlom
Model	MSW-OPC-72-DC
Napájanie	12 V DC, 360 W
Stupeň krytia	IPX4
Rýchlosť otáčania	3800 ot./min.
Maximálny čerpací výkon	72 l/min
Maximálna výška čerpania	14 m
Maximálna hĺbka čerpania	2 m
Pracovný cyklus	S2 30 min
Hmotnosť	~16,9 kg
Rozmery (D x Š x V)	440 x 400 x 465 mm
Materiál	Plast a kov
Typ kvapaliny	Olej
Pripojenie	Svorky na batériu 12 V
Hlavné funkcie	Olejové čerpanie s počítadlom, postupné zastavenie
Údržba	Vyčistiť sacie a výtlačné časti, skontrolovať, či nie sú upchaté
Bezpečnosť	Nepoužívať s mokrými rukami, pred údržbou odpojiť, dodržať polaritu
Prevádzková teplota	Medzi -30 °C a 40 °C (v tieni)
Opraviteľnosť	Demontáž motora vyhradená pre autorizované servisné strediská

Často kladené otázky - OPC-72-DC MSW

Aké je napájacie napätie čerpadla MSW OPC-72-DC?

Čerpadlo pracuje na 12 V DC (jednosmerný prúd). Musí byť pripojené k batérii 12 V alebo kompatibilnej nabíjačke.

Aký maximálny prietok dokáže toto čerpadlo dosiahnuť?

Maximálny čerpací výkon je 72 l/min (litrov za minútu) v závislosti od výšky a viskozity kvapaliny.

Aká je maximálna sacia výška?

Maximálna hĺbka čerpania (sanie) je 2 m. Pre výtlačnú výšku môže dosiahnuť až 14 m.

Môžem použiť čerpadlo s autobatériou?

Áno, ale odporúča sa vybrať batériu z vozidla a umiestniť ju na stabilný povrch. Dodržte polaritu: červená na +, čierna na -.

Aký je pracovný cyklus čerpadla?

Pracovný cyklus je S2 30 min, čo znamená, že môže pracovať nepretržite maximálne 30 minút, potom musí vychladnúť.

Čo robiť, ak čerpadlo neštartuje?

Najskôr skontrolujte pripojenie svoriek k batérii, polaritu a nabitie batérie. Ak motor nebeží, môže byť zablokovaná turbína alebo chybný motor. Pozrite si časť riešenia problémov v návode.

Ako vyčistiť čerpadlo po použití?

Odpojte napájanie. Vyčistite sacie a výtlačné časti handričkou. Uistite sa, že žiadne zvyšky oleja neblokujú vedenia. Nedemontujte motor sami.

Môže čerpadlo čerpať vodu?

Nie, toto čerpadlo je určené výhradne na prečerpávanie oleja (napr. motorový olej, vykurovací olej). Použitie s vodou alebo inými kvapalinami ho môže poškodiť.

Aká je záruka na čerpadlo MSW OPC-72-DC?

Návod neuvádza konkrétnu dobu záruky. Pozrite si všeobecné obchodné podmienky alebo kontaktujte výrobcu MSW.

Môžem použiť predlžovací kábel?

Nie, použitie predlžovacích káblov pre svorkové káble je zakázané. Ak sú káble príliš krátke, nechajte svorky vymeniť odborným elektrikárom.

NÁVOD NA OBSLUHU OPC-72-DC MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť l'udských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

PRE VAŠU BEZPEČNOSŤ A SPRÁVNU PREVÁDZKU SI POZORNE PREČÍTAJTE TENTO NÁVOD PRED POUŽITÍM.

1. TECHNICKÉ ÚDAJE

Popis parametra	Hodnota parametra
Názov produktu	Prečerpávacia olejová pumpa s počítadlom
Model	MSW-OPC-72-DC
Napätie/frekvencia	DC 12 V
Sila	360 W
Krytie IP	IPX4
RPM	3800
Kapacita čerpania max	72 l/min
Maximálny čerpací zdvih	14 m
Maximálna hÍbka čerpania	2 m
Pracovný cyklus	S2 30 min
Hmotnosť	~16.9
Rozmery [DxŠxV; mm]	440 x 400 x 465

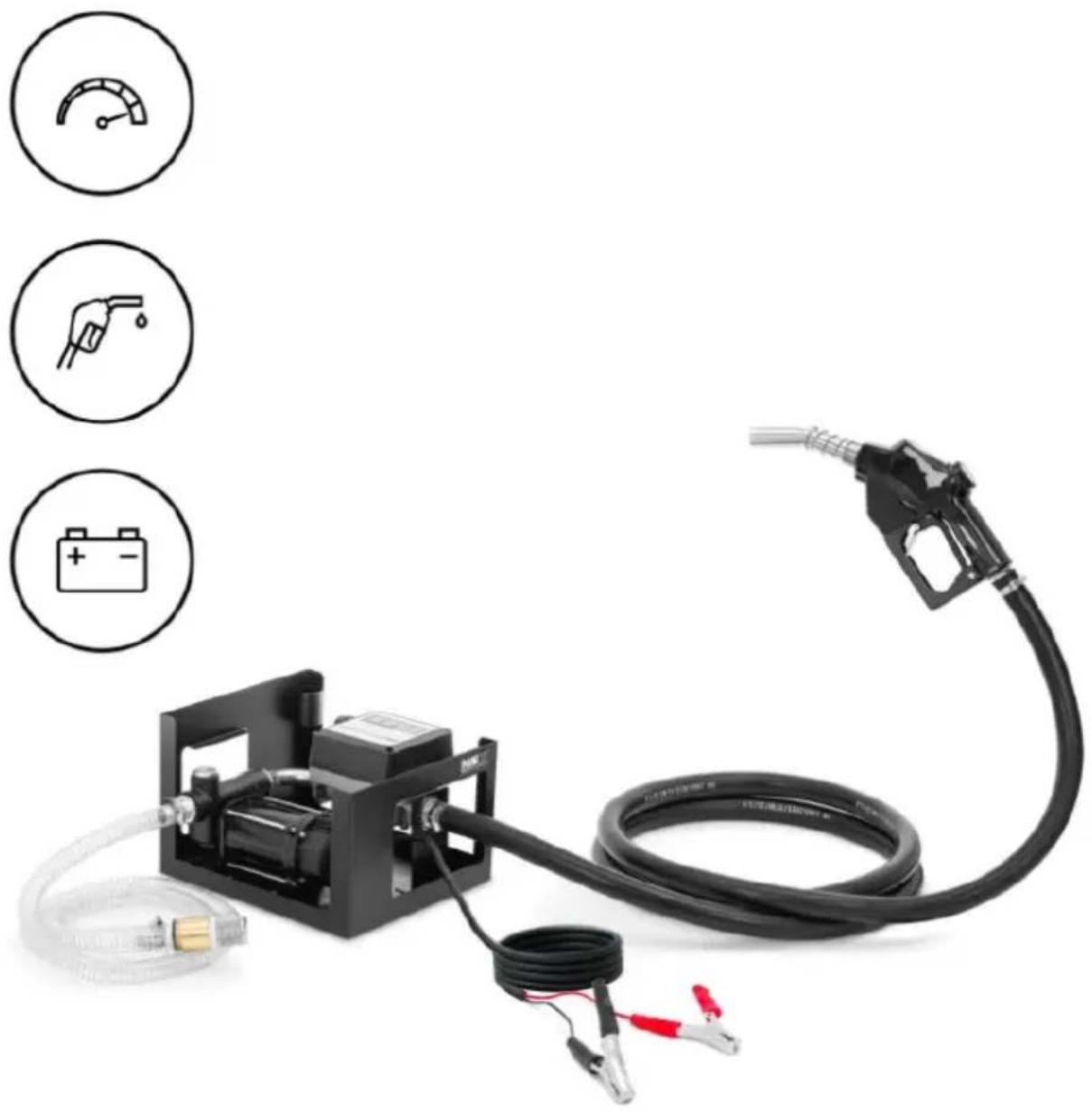

2. PREHL'AD PRODUKTOV

3. Všeobecné informácie o produkte

Pozor!

Je absolutne zakázané používať čerpadlo s mokrými rukami, naboso alebo ked' stojíte vo vode.

VAROVANIE: Používanie batérií s primeranou kapacitou, ktoré nie sú dostatočne nabité, spôsobuje zníženú rýchlost' čerpadla, znížený prietok a nedostatočné nasávanie, čo môže viest' k nedostatočnému prietoku tekutiny.

PREDÁVANIE A DOPRAVA

Rozbalenie:

Vždy, keď sa zdá, že obal je poškodený, skontrolujte motorové čerpadlo, či nevykazuje známky poškodenia počas prepravy a manipulácie.

POZOR:

Pred inštaláciou a používaním produktu skontrolujte identifikačný štítok, aby ste sa uistili, že model a jeho charakteristiky zodpovedajú špecifikáciám.

Manipulácia pri demontáži a preprave:

Aj keď zmenšená veľkost’ a hmotnosť produktu nespôsobí zvláštne problémy pri preprave, odporúčame nasledovné: nikdy zo žiadneho dôvodu nepremiestňujte motorové čerpadlo bez toho, aby ste najskôr vytiahli zástrčku napájacieho zdroja zo zásuvky alebo neodpojili elektrický zdroj.

Odskrutkujte a vyberte prívodnú a saciu trubicu.

Odskrutkujte skrútky alebo skrutky použité na ukotvenie motorového čerpadla na mieste.

Motorové čerpadlo nemá žiadne samostatné príslušenstvo, a preto nevyžaduje montáž. Motor smie rozoberať len a výlučne v autorizovaných asistenčných centrách alebo kvalifikovanými technikmi.

MECHANICKÉ RIZIKÁ

Riziká spôsobené extrémnou teplotou okolia.

Pamätajte, že príliš nízka teplota (-30 °C) môže zamrznút kvapalinu vo vnútri čerpadla a že to môže spôsobit' vážne poškodenie všetkých častí motorového čerpadla.

Príliš vysoká teplota (40 °C v tieni) môže spôsobit' prehnutie alebo dilatáciu plastových časti jednotky. Odporučame upevnit' jednotku na dobre vetranom mieste chránenom pred priamym slnečným žiarením.

4. KROKY NA POUŽITIE

Pred použitím sa najprv uistite, že produkt bude používat' jednosmerný alebo striedavý prúd.

Ak bude závet napájaný jednosmerným prúdom:

1. Pripojte svorky produktu k batérii schopnej dodávat' prúd a napätie potrebné na prevádzku.
2. Ak sa na napájanie pumpy používa batéria motorového vozidla, odporúčame ju najskôr vybrat' z vozidla a postavit' na rovný, stabilný povrch v pracovnej polohe.
3. Čerpadlo je možné pripojit' k batérii namontovanej v motorovom vozidle iba vtedy, ak je vozidlo zaparkované vonku a iba ak sú elektrické káble čerpadiel a pripojovacie potrubie dostatočne dlhé, aby poskytovali čerpadlu pevnú oporu.

4. Používanie predlžovacích káblov pre elektrické káble pripojené k svorkám je zakázané. Ak dĺžka káblov dodávaných so strojom nie je dostatočná na napájanie čerpadla, musí byť svorky vymenené za zástrčky zodpovedajúceho prierezu špecializovaným elektrikárom.

5. Výrobok je možné pripojit' iba k nabíjačke batérií s primeraným výkonom, ktorá je vybavená svorkami, nikdy nepripájajte svorky vychádzajúce z nabíjačky batérií a svorky pumpy pripojte priamo ku svorkám nabíjačky batérií, aby ste zabránili vzniku iskier, ktoré by mohli spôsobit' požiare.

6. Uistite sa, že napätie výrobku (uvedené na identifikačnom štítků) zodpovedá napätiu batérie.

7. Vždy dodržiavajte polaritu: pripojte čierne svorky k pólu - a červené svorky k pólu +.

8. Bud'te mimoriadne opatrní (pri pripájaní pumpy k batérii), aby ste sa vyhli kontaktu medzi protil'ahlými pólmi a vzniku iskier (ktoré môžu spôsobit' požiar). Odporúčame najskôr pripojit' záporný pól a potom kladný pól.

9. Umiestnite čerpadlo bezpečne a uistite sa, že dĺžka napájacích káblov a potrubia je dostatočná na zabezpečenie pevného umiestnenia.

10. Ak je výrobok napájaný striedavým prúdom:

(1) Musí byt'nainštalovaný ochranný spínač prúdu pret'aženia
(2) Umiestnite výrobok bezpečne a uistite sa, že dlžka napájacích káblov a potrubia je dostatočná na zaistenie pevného umiestnenia.

Začiatok:

Po uistení sa, že všetky trubice sú dostatočne utesnené, napájací kábel je pripojený k jeho nástavcu a pištol' je v pokojovej polohe, je možné produkt spustit'.

Po vložení sacej trubice do nádrže a pištole do plniaceho otvoru zapnite výrobok, postupne uvoľnite spúšť pištole a začnite s prečerpávaním kvapaliny.

UPOZORNENIA

Nikdy nespúšťajte čerpadlo pred prvým pripojením sacieho a výtlačného potrubia.

Po zatvorení pištole čo najrýchlejšie vypnite motorové čerpadlo.

ÚDRŽBA A RIEŠENIE PROBLÉMOV

Údržba

Údržbové úkony je možné vykonávať až po odpojení zástrčky napájacieho zdroja. Motor výrobku si vo vnútri nevyžaduje žiadnu zvláštnu údržbu, a preto sa nikdy nesmie rozoberať. Je dôležité udržiavať sacie a výtlačné časti dokonale čisté a bez akéhokol’vek upchatia.

Riešenie problémov

PROBLÉMY	MOŽNÉ PRÍČINY	RIEŠENIA
Motor produktu sa neotáča	a) Žiadne napájanieb) Zaseknuté obežné kolesoc) Porucha motora	a) Skontrolujte svorky a bezpečnostné zariadenia.b) Rozoberte, skontrolujte známky poškodenia alebo upchatia. Znovu zostavte.c) Kontaktujte servisné oddelenie výrobcu.
Nízky prietok tekutiny.	a) Hladina kvapaliny v nádrži je príliš nízka.b) Zaseknutý obtokový ventil.c) Filter je upchatý.d) Vzduch v sacej trubici.e) Znížená rýchlost' otáčania motora.f) Únik tekutiny.g) Nasávacia trubica je položená na dne nádrže.h) Príliš vysoká sacia výška.	a) Naplňte nádrž.b) Vyčistite a znova zložte.c) Vyčistite filter.d) Uistite sa, že sacia trubica nie je poškodená.e) Skontrolujte a opravte napätie čerpadla.f) Skontrolujte konektory a tesnenia.g) Zdvihnite rúrku v nádrži.h) Znížte hladinu čerpadla.
