MANUALE UTENTE OPC-72-DC MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Descrizione del parametro	Valore del parametro
Nome del prodotto	Pompa di trasferimento olio con contatore
Modello	MSW-OPC-72-DC
Tensione/frequenza	Corrente continua 12 V
Alimentazione del dispositivo	360W
Grado di protezione IP	IPX4
giri al minuto	3800
Capacità di pompaggio max	72 litri/min
Portata massima di pompaggio	14 metri
Profondità massima di pompaggio	2 metri
Ciclo di lavoro	S2 30 minuti
Peso	~16.9
Dimensioni [LxWxH; mm]	Dimensioni: 440x400x465

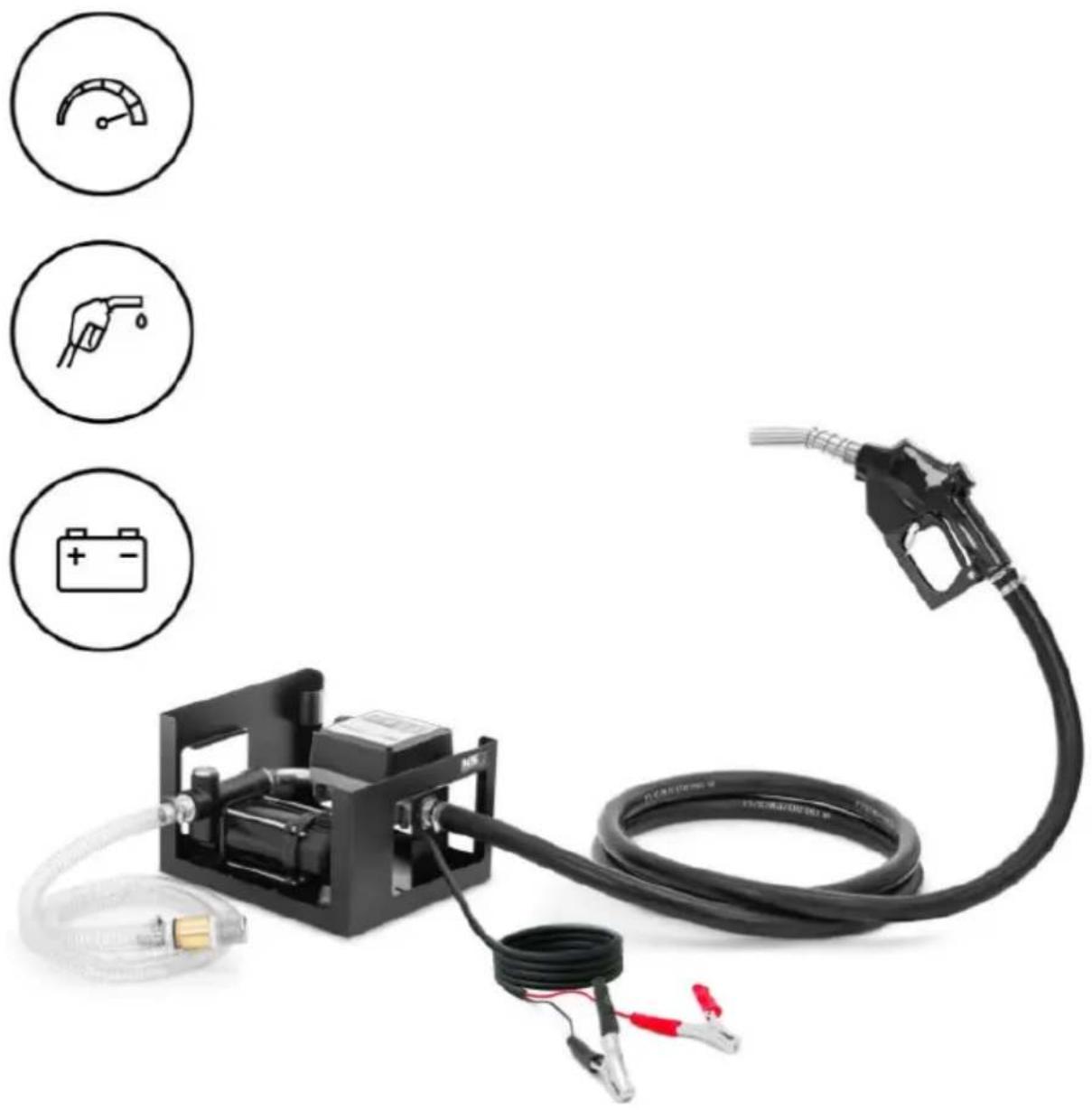

2. PANORAMICA DEL PRODOTTO

3. Informazioni generali sul prodotto

Attenzione!

Si prega di leggere attentamente il presente manuale prima di utilizzare la pompa!

È assolutamente vietato utilizzare la pompa con le mani bagnate, a piedi nudi o stando in acqua.

ATTENZIONE: l'uso di batterie di capacità adeguata ma non sufficientemente cariche determina una riduzione della velocità della pompa, una portata ridotta e un'aspirazione insufficiente che può portare alla mancanza di un flusso di fluido adeguato.

TRASPORTO E MANIPOLAZIONE

Disimballaggio:

Ogni volta che l'imballaggio sembra danneggiato, controllare che la motopompa non presenti segni di danneggiamento durante il trasporto o la movimentazione.

AVVERTIMENTO:

Prima di installare e utilizzare il prodotto, verificare sulla targhetta identificativa che il modello e le sue caratteristiche corrispondano a quelli specificati.

Gestione dello smontaggio e del trasporto:

Sebbene le dimensioni ed il peso ridotti del prodotto non creino particolari problemi nel trasporto, si raccomanda quanto segue: non spostare mai per nessun motivo la motopompa senza prima aver staccato la spina di alimentazione dalla presa di corrente o senza aver scollegato l'alimentazione elettrica.

Svitare e rimuovere i tubi di mandata e di aspirazione.

Svitare i bulloni o le viti utilizzati per ancorare la motopompa in posizione.

Non spostare o trascinare mai la motopompa tirandola per il cavo di alimentazione.

MONTAGGIO E SMONTAGGIO

La motopompa non ha accessori separati e quindi non necessita di montaggio. Lo smontaggio del motore deve essere effettuato solo ed esclusivamente presso centri di assistenza autorizzati o da tecnici qualificati.

RISCHI MECCANICI

Rischi creati dalle temperature ambientali estreme.

Ricordare che temperature eccessivamente basse (-30 °C) possono congelare il fluido all'interno della pompa e che ciò può causare gravi danni a tutte le parti della pompa motore.

Temperatura eccessivamente alta (40 °C all'ombra) può causare il cedimento o la dilatazione delle parti in plastica dell'unità. Si consiglia di fissare l'unità in un'area ben ventilata e protetta dalla luce solare diretta.

4. FASI PER L'UTILIZZO

Collegamento all'alimentazione elettrica:

Prima dell'uso, accertarsi che il prodotto utilizzi alimentazione CC o CA.

Se la volontà è alimentata a corrente continua:

1. Collegare i morsetti del prodotto ad una batteria in grado di fornire la corrente e la tensione necessarie al suo funzionamento.
2. Se per alimentare la pompa si utilizza la batteria di un veicolo a motore, si consiglia innanzitutto di rimuoverla dal veicolo e di posizionarla su una superficie piana e stabile in posizione di lavoro.
3. La pompa può essere collegata a una batteria montata su un veicolo a motore solo se il veicolo è parcheggiato all'aperto e solo se i cavi elettrici e le tubazioni di collegamento della pompa sono sufficientemente lunghi da fornire alla pompa un supporto solido.
4. È vietato l'uso di prolunghe per i cavi elettrici collegati ai morsetti. Se la lunghezza dei cavi in dotazione alla macchina non fosse sufficiente ad alimentare la pompa, è necessario far sostituire i morsetti con spine jack di sezione adeguata da un elettricista specializzato.
5. Il prodotto può essere collegato solo ad un caricabatteria di adeguata potenza dotato di morsetti, non effettuare mai collegamenti ai morsetti provenienti dal caricabatteria e collegare i morsetti delle pompe direttamente ai morsetti del caricabatteria per evitare la generazione di scintille che potrebbero causare incendi.
6. Assicurarsi che la tensione del prodotto (indicata sulla targhetta identificativa) corrisponda alla tensione della batteria.
7. Assicuratevi di rispettare sempre la polarità: collegate i morsetti neri al polo - e quelli rossi al polo +.
8. Prestare la massima attenzione (quando si collega la pompa alla batteria) per evitare il contatto tra poli opposti e la formazione di scintille (che potrebbero causare incendi). Si consiglia di collegare prima il polo negativo e poi quello positivo.

9. Posizionare la pompa in modo sicuro e accertarsi che la lunghezza dei cavi di alimentazione e delle tubazioni sia sufficiente a garantire un posizionamento stabile.

10. Se il prodotto è alimentato a corrente alternata:

(1) Deve essere installato un interruttore di protezione da sovraccarico di corrente
(2) Posizionare il prodotto in modo sicuro e accertarsi che la lunghezza dei cavi di alimentazione e delle tubazioni sia sufficiente a garantire un posizionamento stabile.

Di partenza:

Dopo essersi assicurati che tutti i tubi siano stati adeguatamente sigillati, che il cavo di alimentazione sia stato collegato al suo attacco e che la pistola sia in posizione di

riposo, è possibile avviare il prodotto.

Dopo aver inserito il tubo di aspirazione nel serbatoio e la pistola nel foro di riempimento, accendere il prodotto, rilasciare gradualmente il grilletto della pistola e iniziare il travaso del fluido.

AVVERTENZE

È assolutamente vietato abbandonare la pompa durante il riempimento per evitare possibili traboccamenti!

Non avviare mai la pompa prima di aver collegato i tubi di aspirazione e di mandata.

Dopo aver chiuso la pistola, spegnere la motopompa il più rapidamente possibile.

MANUTENZIONE E RISOLUZIONE DEI PROBLEMI

MANUTENZIONE

Le operazioni di manutenzione possono essere eseguite solo dopo aver scollegato la spina di alimentazione elettrica. Il motore del prodotto non necessita di alcuna manutenzione particolare al suo interno e per questo motivo non deve mai essere smontato. È importante mantenere le sezioni di aspirazione e di mandata perfettamente pulite e libere da qualsiasi intasamento.

Risoluzione dei problemi

PROBLEMI POSSIBILI CAUSE SOLUZIONI
Il motore del prodotto non gira	a) Assenza di alimentazioneb) Girante inceppatac) Malfunzionamento del motore	a) Controllare i morsetti e i dispositivi di sicurezza.b) Smontare e controllare che non vi siano segni di danni o intasamenti.Rimontare.c) Contattare il servizio assistenza del produttore.
Bassa portata del fluido.	a) Livello del liquido nel serbatoio troppo basso.b) Valvola di bypass inceppata.c) Filtro intasato.d) Aria nel tubo di aspirazione.e) Diminuzione della velocità di rotazione del motore.f) Perdita di fluido.g) Il tubo di aspirazione è appoggiato sul fondo del serbatoio.h) Altezza di aspirazione eccessiva.	a) Fare il pieno di carburante.b) Pulire e rimontare.c) Pulisci il filtro.d) Assicurarsi che il tubo di aspirazione non sia danneggiato.e) Controllare e correggere la tensione della pompa.f) Controllare i connettori e le guarnizioni.g) Sollevare il tubo nel serbatoio.h) Abbassare il livello della pompa.
