MANUALE UTENTE OP-AA02 MSW

Questo manuale utente è stato tradotto utilizzato la traduzione automatica. Abbiamo fatto agli sforzo per garantire l'accuratezza della traduzione, ma tiani presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto Pompa di carburante
Modello	MSW-OP-AA01	MSW-OP-AA02
Batteria	4 x AA 1.5V DC
Potenza nominale [V/W] 3/9
Erogazione carburante [LPM]	Massimo 12
Dimensioni [larghezza * lunghezza * altezza; mm]	670*1540*40	670*1215*40
Peso [kg] 0,4 0,39

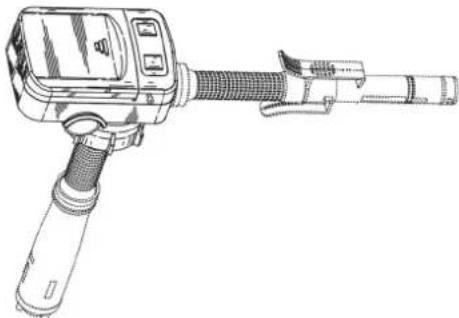

Descrizione del dispositivo

Questo prodotto è progettato per trasferire facilemente la benzina dalla tanica al serbatoio. In questo modo riempire il vosto trattorino tagliaerba sare è facile come riempire il serbatoio di una barca a motore o di un camion. Oltre alla benzina,Questo prodotto può essere utilizzatoanche per gasolio, paraffina o oli leggeri.

L'utente è responsable di eventuali danni derivanti da un uso improper del disposativo.

Sostituzione della batteria

Inserire 4 batterie AA rispettando la polarita ^+ e-.

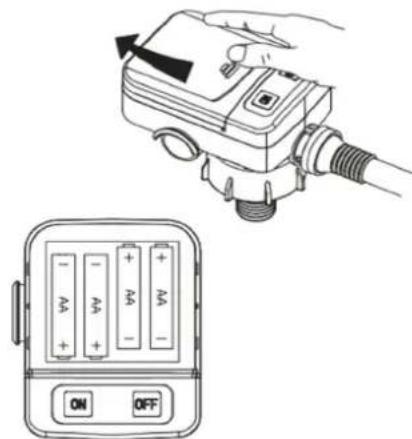

Come aprire il coperchio della batteria

Posizione il pollice nelle scanalature come molto in figura, spingere e far scorrere il coperchio nella direzione della freccia. Direzione delle batterie come indicate nell'imagine sottostante:

Sostituisci tutte e 4 le batterie contemporaneamente.
Utilizzare batterie della stessa marca/tipo.

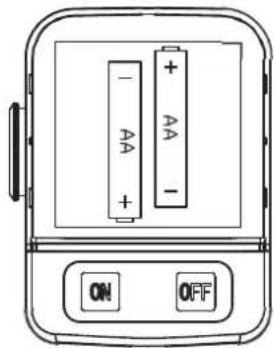

CASO DI EMERGENZA QUANDO TUTTE (4) LE BATTERIE NON SONO DISPONIBILI

Si consiglia di utilizzato 4 batterie AA, ma in caso di emergenza è possibile utilizzatoanche 2 batterie AA.

Utilizzato 4 batterie è possibile estrarre circa 50 taniche di carburante da 5 galloni, perché con 2 batterie è possibile estrarre circa 25 taniche di carburante da 5 galloni.

Quando sostituire la batteria

• Il motore non funziona,anche dopo aver premuto l'interruttore ON,oppure la velocità di trasferimento diventa più lenta del normale.
• Le batterie si scaricano se vengono conservate per un lungo periodo di tempo. Controllare la data di scadenza delle batterie.

Operazione

1. Inserire il tubo di aspirazione il più a lungo possibile nel liquido da trasferire.
2. Posizione are il tubo di mandata in un contentatore (non incluso) in cui verrà pompato il liquido. Non posizione are il contentatore di ricezione a un'altezza superiore a quella dell'alloggiamento della batteria.
3. Accendere l'interrottore. Assicurarsi che il vano batteria rimanga sigillato durante il funzionamento.

AVVISO! Non lasciare che il prodotto si esaurisca. Prima di accendere

I'apparecchio, assicurarsi che il tubo di aspirazione sia completeness immerso nel liquido.

1. Una volta completato iltrasferimento, spegnere l'interruttore. Dopo I'uso, non capovolgere la pompa.
2. Risciacquare il prodotto con acqua e asciugarlo. Rimuovere le batterie e conservarle in un luogo pulito e asciutto, fuori alla portata dei bambini.

Istruzioni

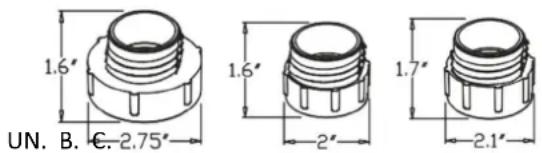

1. Individuare l'adattatore più adatto e accertarsi che sia fissato saldamente al serbatoio di alimentazione.

1. Inserire il tubo di aspirazioneattraverso l'adattatore e serrare saldamente il dato di giunzione del prodotto.

2. Non sollevare o spingere verso il basso il prodotto quando è collegato al serbatoio del carburante.

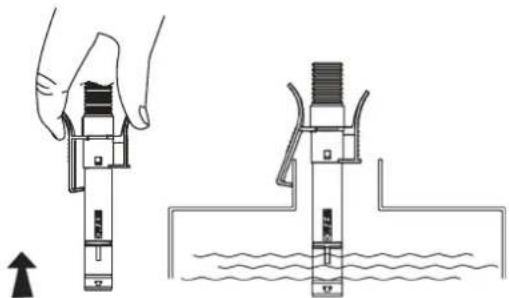

1. Collegare il tubo di scarico al serbatoio di ricezione utilizzando la clip. Assicurarsi che l'ugello di scarico sia in posizione verticale.

2. Assicurarsi che il serbatoio di alimentazione e quello di ricezione siano sullo stesso livello quando il prodotto è in funzione.

Per i serbatoi non adatti alla clip, assicurarsi che l'uglio di scarico sua in posizione verticale.

1. Avviare il flusso di carburante premendo il pulsante ON.

Il flusso si interrompe automaticamente quando il carburante raggiunge la linea di arresto.

1. Quando il flusso si arresta, portare il tubo di scarico sopra il serbatoio per drenare il carburante o il liquido inccesso nel serbatoio di alimentazione.

2. Inserire l'ugello di scarico nel vano di scarico e bloccarlo in posizione con una clip.

3. Dopo il rifornimento, riposizione correttamente l'uglio di scarico nel relativo vano.

Se il serbatoio del carburantecade e il tubo di scarico non è nel suo foro di stoccaggio, il liquido potrebbe fuoriuscire.

Conservazione

• Se la pompa non viene'utilizzata per un lungo periodo di tempo, estrarla dal serbatoio, assicurarsi che non vi sia carburante residuo nel tubo e pulirlo con un panno prima di riporla.
• Prima di riporre la pompa, assicurarsi di aver molto le batterie.
  Non conservare la pompa in un contentitore ermetico chiuso.

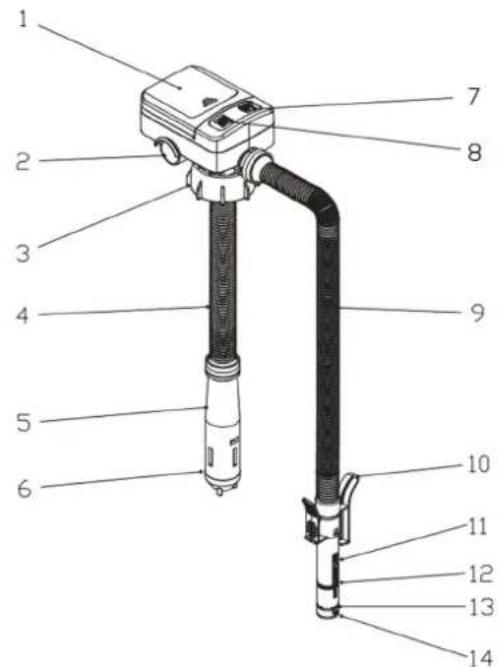

Elenco delle parti

1. Coperchio della batteria

2. Vano ugello di scarico

3. Dado di giunzione
4. Tubo di aspirazione

5. Assunzione di liquidi

6. Motore interno

7. Pulsante OFF

8. Pulsante ON

9. Tubo di scarico

10. Clip

11. Ugello di scarico

12. Anello di gomma
13. Ingresso sensore
14. Uscita di scarico

Risoluzione dei problemi

Problema Possibile	causa Soluzione
Il prodotto non funzionaanche dopo aver premutoON.	A: Le batterie potrebberoesere posizionate in modo errato.B: Le batterie sono scariche.	A: Assicurarsi che le batterie siano insertecorrectamente nel prodotto.B: Sostituire le batterie.
Le prestazioni delprodotto sono inferiorialla media.	A: Le batterie sono scariche.B: Il serbatoio di risezione è più elevato rispetto al serbatoio di fornitura.	A: Sostituire le batterie.B: Assicurarsi che il serbatoio di risezione non sia elevato rispetto al serbatoio di fornitura.
Il prodotto si avvia dopoaver premuto il pulsanteON, ma poi si ferma inaspettatamente.	Il filtró del serbatoio di risezione potrebbe essere ostruito da materiale estraneo.	Rimuovere il materialeestraneo dal filtrò.
Il prodotto si arrestaimmeditatamente dopo	Le batterie sono scariche.	Sostituire le batterie.
aver premuto il pulsante ON.
Il motore si ferma prima che il serbatoio di ricezione sia pieno.	A: Le batterie sono scariche.B: Il sensore è troppo basso e tocca il liquido.	A: Sostituire le batterie.B: Regolare l'ugello di scarico versusi l'alto in modo che il sensore sia più vicino alla parte superiore del serbatoio di alimentazione.
