ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ OPC-72-DC MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΚΑΙ ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΣΑΣ, ΠΑΡΑΚΑΛΩ ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΤΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ.

1. TEXNIKA ΣΤΟΙΧΕΙΑ

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Αντλία μεταφοράς λαδιού με μετρητή
Μοντέλο	MSW-OPC-72-DC
Τάση/συχνότητα	DC 12 V
Εξουσία	360 W
Αξιολόγηση προστασίας IP	IPX4
RPM	3800
Αντλητική ικανότητα μέγ	72 λίτρα/λεπτό
Μέγιστη ανύψωση άντλησης	14 μ
Μέγιστο βάθος άντλησης	2 μ
Κύκλος Καθηκόντων	S2 30 λεπτά
Βάρος	~16.9
Διαστάσεις [ΜxΠxY; mm]	440 x 400 x 465

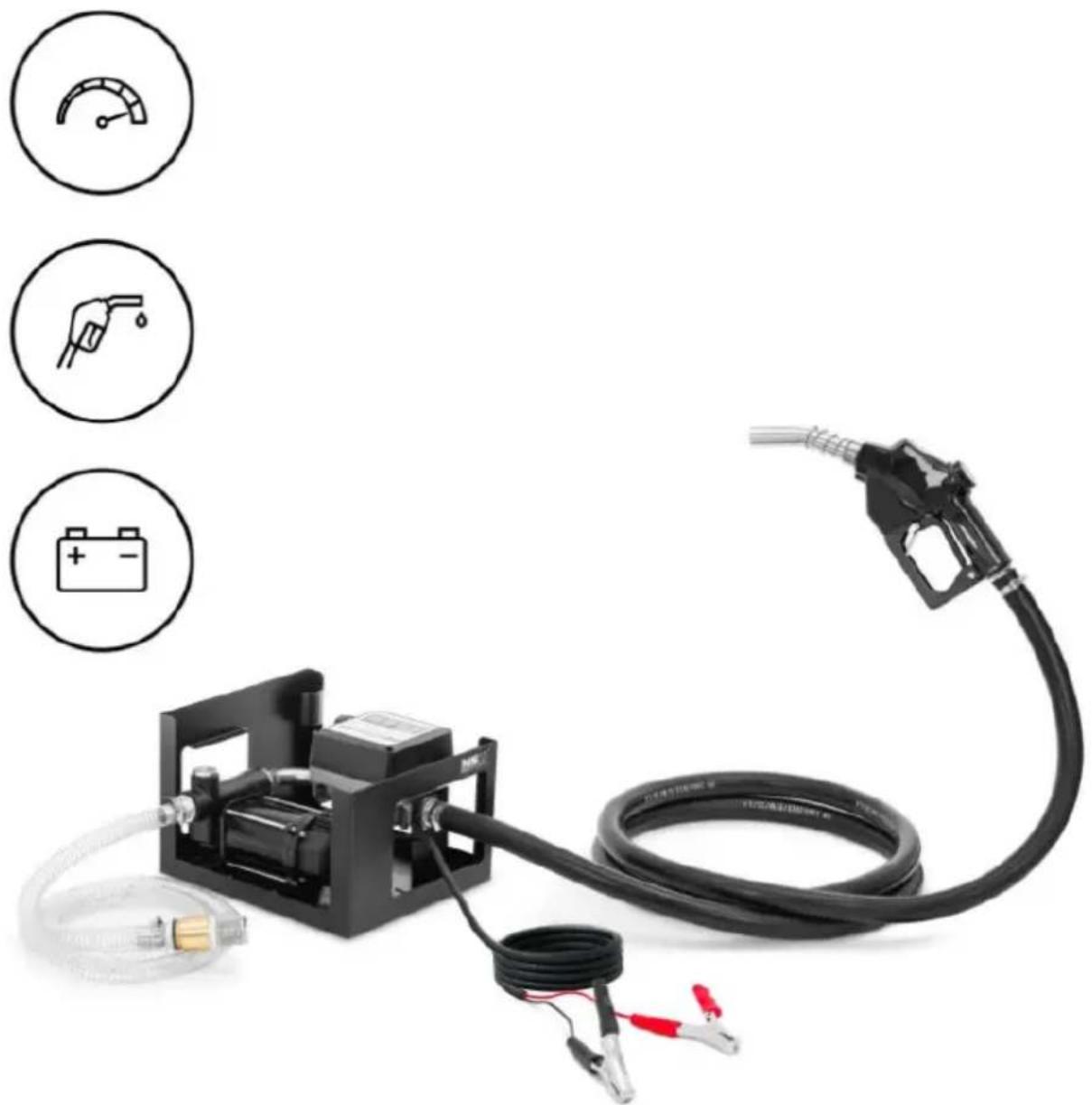

2. ΕΠΙΣΚΟΠΗΣΗ ΠΡΟΪΟΝΤΟΣ

3. Γενικές πληροφορίες προϊόντος

Προσοχή!

Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν θέσετε σε λειτουργία την αντλία!

Απαγορεύεται απολύτως η χρήση της αντλίας με βρεγμένα χέρια, ξυπόλητοι ή ενώ στέκεστε στο νερό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η χρήση μπαταριών επαρκούς χωρητικότητας που δεν είναι επαρκώς φορτισμένες δημιουργεί μειωμένη ταχύτητα αντλίας, μειωμένη ροή και ανεπαρκή αναρρόφηση που μπορεί να οδηγήσει σε έλλειψη κατάλληλης ροής υγρού.

ΠΑΡΑΔΟΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ

Αποσυσκευασία:

Όποτε φαίνεται ότι η συσκευασία έχει υποστεί ζημιά, ελέγξτε την αντλία κινητήρα για σημάδια ζημιάς κατά τη μεταφορά του χειρισμού.

ΠΡΟΕΪΔΟΠΟΪΗΣΗ:

Πριν εγκαταστήσετε και χρησιμοποιήσετε το προϊόν, ελέγξτε την πινακίδα αναγνώρισης για να βεβαιωθείτε ότι το μοντέλο και τα χαρακτηριστικά του αντιστοιχούν σε αυτά που καθορίζονται.

Χειρισμός αποσυναρμολόγησης και μεταφοράς:

Παρόλο που το μειωμένο μέγεθος και το βάρος του προϊόντος δεν θα δημιουργήσει ιδιαίτερα προβλήματα στη μεταφορά, συνιστούμε τα εξής: μην μετακινείτε ποτέ την αντλία κινητήρα για κανέναν λόγο χωρίς πρώτα να αποσυνδέσετε το φις από την πρίζα ή να αποσυνδέσετε την παροχή ρεύματος.

Ξεβιδώστε και αφαιρέστε τους σωλήνες παροχής και αναρρόφησης.

Ξεβιδώστε τα μπουλόνια ή τις βίδες που χρησιμοποιούνται για τη στερέωση της αντλίας κινητήρα στη θέση του.

Ποτέ μην μετακινείτε ή σύρετε την αντλία κινητήρα τραβώντας το καλώδιο τροφοδοσίας της.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ

Η αντλία κινητήρα δεν έχει ξεχωριστά εξαρτήματα και επομένως δεν χρειάζεται συναρμολόγηση. Ο κινητήρας πρέπει να αποσυναρμολογείται μόνο και αποκλειστικά σε εξουσιοδοτημένα κέντρα υποστήριξης ή από ειδικευμένους τεχνικούς.

MHXANIKOI KINΔYNOI

Κίνδυνοι που δημιουργούνται από την ακραία θερμοκρασία περιβάλλοντος.

Θυμηθείτε ότι η ύπερβολικά χαμηλή θερμοκρασία (-30 °C ) μπορεί να παγώσει το υγρό μέσα στην αντλία και ότι αυτό μπορεί να προκαλέσει σοβαρή ζημιά σε όλα τα μέρη της αντλίας κινητήρα.

Υπερβολικά υψήλή θερμοκρασία (40 °C στη σκιά) μπορεί να προκαλέσει χαλάρωση ή διαστολή των πλαστικών μερών της μονάδας. Συνιστούμε να στερεώσετε τη μονάδα σε καλά αεριζόμενο χώρο προστατευμένο από το άμεσο ηλιακό φως.

4. BHΜΑΤΑ ΓΙΑ ΧΡΗΣΗ

Σύνδεση ηλεκτρικού ρεύματος:

Πριν από τη χρήση, βεβαιωθείτε πρώτα ότι το προϊόν θα χρησιμοποιεί ρεύμα DC ή AC.

Εάν το θα τροφοδοτείται με συνεχές ρεύμα:

1. Συνδέστε τους σφιγκτήρες του προϊόντος σε μια μπαταρία ικανή να παρέχει το ρεύμα και την τάση που απαιτείται για τη λειτουργία του.

2. Εάν χρησιμοποιείται μπαταρία μηχανοκίνητου οχήματος για την τροφοδοσία της αντλίας, συνιστούμε πρώτα να την αφαιρέσετε από το όχημα και να την τοποθετήσετε σε μια επίπεδη, σταθερή επιφάνεια σε θέση εργασίας.

3. Η αντλία μπορεί να συνδεθεί σε μπαταρία τοποθετημένη σε μηχανοκίνητο όχημα μόνο εάν το όχημα είναι σταθμευμένο σε εξωτερικό χώρο και μόνο εάν τα ηλεκτρικά καλώδια και οι σωληνώσεις σύνδεσης της αντλίας είναι αρκετά μακριά ώστε να παρέχουν στην αντλία σταθερή στήριξη.

4. Απαγορεύεται η χρήση καλωδίων επέκτασης για τα ηλεκτρικά καλώδια που συνδέονται με τους σφιγκτήρες. Εάν το μήκος των καλωδίων που παρέχονται με το μηχάνημα δεν επαρκεί για την τροφοδοσία της αντλίας, οι σφιγκτήρες πρέπει να αντικατασταθούν με βύσματα υποδοχής επαρκούς διατομής από εξειδικευμένο ηλεκτρολόγο.

5. Το προϊόν μπορεί να συνδεθεί σε φορτιστή μπαταρίας μόνο με επαρκή ισχύ εξοπλισμένο με ακροδέκτες, μην κάνετε ποτέ συνδέσεις σε σφιγκτήρες που προέρχονται από το φορτιστή μπαταρίας και συνδέστε τους σφιγκτήρες της αντλίας απευθείας στους ακροδέκτες του φορτιστή μπαταρίας για να αποτρέψετε τη δημιουργία σπινθήρων που μπορεί να προκαλούν πυρκαγιές.

6. Βεβαιωθείτε ότι η τάση του προϊόντος (αναγράφεται στην πινακίδα αναγνώρισης) αντιστοιχεί στην τάση της μπαταρίας.

7. Φροντίστε να σέβεστε πάντα την πολικότητα: συνδέστε τους μαύρους σφιγκτήρες στον πόλο - και τους κόκκινους σφιγκτήρες στον πόλο +.

8. Να είστε εξαιρετικά προσεκτικοί (όταν συνδέετε την αντλία με την μπαταρία) για να αποφύγετε την επαφή μεταξύ των αντίθετων πόλων και τη δημιουργία σπινθήρων (που μπορεί να προκαλέσουν πυρκαγιά). Συνιστούμε να συνδέσετε πρώτα τον αρνητικό και μετά τον θετικό πόλο.

9. Τοποθετήστε την αντλία με ασφάλεια και βεβαιωθείτε ότι τα μήκη τόσο των καλωδίων τροφοδοσίας όσο και των σωληνώσεων είναι επαρκή για να εξασφαλίσετε σταθερή θέση.

10. Εάν το προϊόν τροφοδοτείται με AC:

(1) Πρέπει να εγκατασταθεί διακόπτης προστασίας ρεύματος

υπερφόρτωσης

(2) Τοποθετήστε το προϊόν με ασφάλεια και βεβαιωθείτε ότι τα μήκη τόσο των καλωδίων τροφοδοσίας όσο και των σωληνώσεων είναι επαρκή για να εξασφαλίσετε σταθερή τοποθέτηση.

Εκκίνηση:

Αφού βεβαιωθείτε ότι όλοι οι σωλήνες έχουν σφραγιστεί επαρκώς, ότι το καλώδιο τροφοδοσίας έχει συνδεθεί στην προσάρτησή του και ότι το πιστόλι βρίσκεται στη θέση ανάπαυσης, το προϊόν μπορεί να ξεκινήσει.

Αφού εισαγάγετε τον σωλήνα αναρρόφησης στη δεξαμενή και το πιστόλι στην οπή πλήρωσης, ενεργοποιήστε το προϊόν, απελευθερώστε σταδιακά τη σκανδάλη του πιστολιού και ξεκινήστε τη μεταφορά του υγρού.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Απαγορεύεται απολύτως η εγκατάλειψη της αντλίας κατά την πλήρωση για να αποφευχθεί η πιθανή υπερχείλιση!

Ποτέ μην ξεκινάτε την αντλία πριν συνδέσετε πρώτα τους σωλήνες αναρρόφησης και παροχής.

Αφού κλείσετε το πιστόλι, απενεργοποιήστε την αντλία κινητήρα όσο το δυνατόν γρηγορότερα.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Συντήρηση

Οι εργασίες συντήρησης μπορούν να εκτελεστούν μόνο αφού πρώτα αποσυνδέσετε το βύσμα τροφοδοσίας. Ο κινητήρας του προϊόντος δεν χρειάζεται καμία ειδική συντήρηση στο εσωτερικό του και για το λόγο αυτό δεν πρέπει ποτέ να αποσυναρμολογηθεί. Είναι σημαντικό να διατηρείτε τα τμήματα αναρρόφησης και παροχής τέλεια καθαρά και απαλλαγμένα από κάθε φράξιμο.

Αντιμετώπιση προβλημάτων

ΠΡΟΒΛΗΜΑΤΑ	ΠΙΘΑΝΕΣ ΑΙΤΙΕΣ	ΛΥΣΕΙΣ
Ο κινητήρας του προϊόντος δεν περιστρέφεται	a) Χωρίς τροφοδοτικόb) Η φτερωτή μπλοκάρειc) Δυσλειτουργία κινητήρα	a) Ελέγξτε τους σφιγκτήρες και τις συσκευές ασφαλείας.b) Αποσυναρμολογήστε, ελέγξτε για σημάδια ζημιάς ή απόφραξης. Συναρμολογήστε ξανά.c) Επικοινωνήστε με το τμήμα σέρβις του κατασκευαστή.
Χαμηλή ροή υγρού.	a) Η στάθμη του υγρού της δεξαμενής είναι πολύ χαμηλή.b) Η βαλβίδα παράκαμψης έχει μπλοκαριστεί.c) Το φίλτρο είναι βουλωμένο.d) Αέρας στο σωλήνα αναρρόφησης.e) Μειωμένη ταχύτητα περιστροφής κινητήρα.f) Διαρροή υγρού.g) Ο σωλήνας αναρρόφησης στηρίζεται στο κάτω μέρος της δεξαμενής.h) Υπερβολικό ύψος αναρρόφησης.	a) Γεμίστε τη δεξαμενή.b) Καθαρίστε και συναρμολογήστε ξανά.c) Καθαρίστε το φίλτρο.d) Βεβαιωθείτε ότι ο σωλήνας αναρρόφησης δεν έχει υποστεί ζημιά.e) Ελέγξτε και διορθώστε την τάση της αντλίας.f) Ελέγξτε τους συνδέσμους και τις φλάντζες.g) Ανυψώστε το σωλήνα στη δεξαμενή.h) Χαμηλώστε τη στάθμη της αντλίας.
