BRUKSANVISNING OPC-72-DC MSW

Når emballagen ser ud til at være beskadiget, skal du kontrollere motorpumpen for tegn på skader under transport eller håndtering.

ADVARSEL:

Håndtering af adskillelse og transport:

Skru tilførsels- og sugeslangerne af, og fjern dem.

Husk, at for lave temperaturer (-30 °C) kan fryse væsken inde i pumpen, og at det kan forårsage alvorlig skade på alle dele af motorpumpen.

Det er absolut forbudt at forlade pumpen under påfyldning for at forhindre potentielt

overløb!

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i bruksanvisningen, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

FOR DIN SIKKER OG KORREKT DRIFT, LES DENNE INSTRUKSJONEN N∅YE F∅R DEN BRUKER.

1. TEKNISKE OPPLYSNINGER

Beskrivelse av parameter	Parameterverdi
Produktnavn	Oljeoverføringspumpe med teller
Modell	MSW-OPC-72-DC
Spenning/frekvens	DC 12 V
Maksimal	360 W
IP-beskyttelsesvurdering	IPX4
RPM	3800
Pumpekapasitet maks	72 l/min
Maks pumpeløft	14 m
Maks pumpedybde	2 m
Duty Cycle	S2 30 min
Vekt	~16.9
Dimensjoner [LxBxH; mm]	440 x 400 x 465

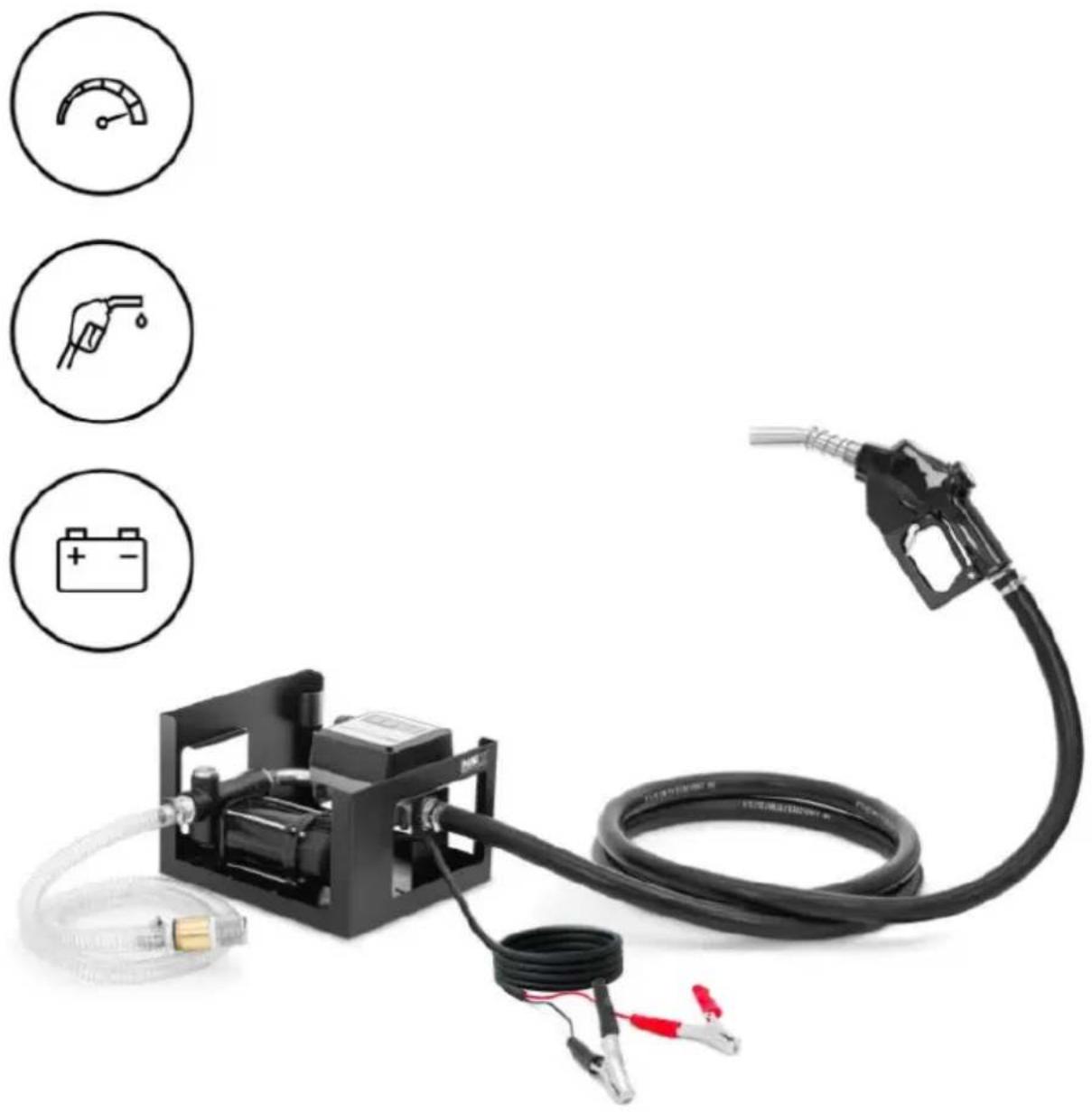

2. PRODUKTOVERSIKT

3. Generell produktinformasjon

OBS!!!

Vennligst les denne bruksanvisningen nøye før du bruker pumpen!

Det er absolutt forbudt å bruke pumpen med hendene våte, barbeint eller mens du står i vann.

ADVARSEL: Bruk av batterier med tilstrekkelig kapasitet som ikke er tilstrekkelig ladet skaper redusert pumpehastighet, redusert strømning og utilstrekkelig sug som kan føre til mangel på passende væskestrøm.

HÅNDTERING OG TRANSPORT

Utpakking:

Når emballasjen ser ut til å være skadet, sjekk motorpumpen for tegn på skade under transport av håndtering.

ADVARSEL:

Før du installerer og bruker produktet, sjekk identifikasjonsplaten for å forsikre deg om at modellen og dens egenskaper samsvarer med de spesifiserte.

Håndtering av demontering og transport:

Selv om den reduserte størrelsen og vekten på produktet ikke vil skape spesielle problemer ved transport, anbefaler vi følgende: Flytt aldri motorpumpen av en eller annen grunn uten først å trekke støpselet ut av stikkontakten eller koble fra den elektriske strømforsyningen.

Skru av og fjern tilførsels- og sugeslangene.

Skru løs boltene eller skruene som brukes til å forankre motorpumpen på plass.

Flytt eller dra aldri motorpumpen ved å trekke i strømforsyningskabelen.

MONTERING OG DEMONTERING

Motorpumpen har ikke separat tilbehør og krever derfor ikke montering. Motoren må kun demonteres og utelukkende hos autoriserte assistansesentre eller av kvalifiserte teknikere.

MEKANISKE RISIKO

Risikoer skapt av ekstrem omgivelsestemperatur.

Husk at for lav temperatur (-30 °C) kan fryse væsken inne i pumpen og at dette kan forårsake alvorlig skade på alle deler av motorpumpen.

For høy temperatur (40 °C i skyggen) kan føre til at enhetens plastdeler henger eller utvider seg. Vi anbefaler å feste enheten til et godt ventilert område beskyttet mot direkte sollys.

4. TRINN FOR BRUK

Tilkobling til strømforsyning:

Før bruk, sørg først for at produktet bruker likestrøm eller vekselstrøm.

1. Koble produktets klemmer til et batteri som er i stand til å levere strømmen og spenningen som kreves for driften av det.
2. Hvis et motorkjøretøybatteri brukes til å drive pumpen, anbefaler vi først å fjerne det fra kjøretøyet og sette det på en flat, stabil overflate i arbeidsstilling.
3. Pumpen kan kobles til et batteri montert i et motorkjøretøy bare hvis kjøretøyet er parkert utendørs og kun hvis pumpenes elektriske kabler og tilkoblingsrør er lange nok til å gi pumpen solid støtte.
4. Det er forbudt å bruke skjøteledninger for de elektriske kablene som er koblet til klemmene. Hvis lengden på kablene som følger med maskinen ikke er tilstrekkelig til å drive pumpen, må klemmene erstattes med jackplugger med tilstrekkelig snitt av en spesialisert elektriker.
5. Produktet kan kobles til en batterilader som kun har tilstrekkelig strøm utstyrt med terminaler, koble aldri til klemmer som kommer fra batteriladeren og koble pumpenes klemmer direkte til batteriladerens terminaler for å forhindre dannelse av gnister som kan forårsake branner.
6. Pass på at spenningen til produktet (angitt på identifikasjonsplaten) tilsvarer spenningen til batteriet.
7. Sørg for å alltid respektere polariteten: koble de svarte klemmene til - polen og de røde klemmene til + polen.
8. Vær ekstremt forsiktig (når du kobler pumpen til batteriet) for å unngå å komme i kontakt mellom motsatte poler og lage gnister (som kan forårsake brann). Vi anbefaler å koble til den negative polen først og deretter den positive polen.
9. Plasser pumpen sikkert og sørg for at lengden på både strømforsyningskablene og rørene er tilstrekkelig for å sikre solid plassering.
10. Hvis produktet er strømdrevet:
    (1) Strømbeskyttelsesbryter for overbelastning må installeres
    (2) Plasser produktet sikkert og sørg for at lengden på både strømforsyningskablene og rørene er tilstrekkelig for å sikre solid plassering.

Starter:

Etter å ha sikret at alle rørene er tilstrekkelig forseglet, strømforsyningskabelen er koblet til festet og pistolen er i hvileposisjon, kan produktet startes.

Etter å ha satt inn sugerøret i tanken og pistolen i påfyllingshullet, slå på produktet, slipp gradvis pistolens avtrekker og start overføringen av væsken.

ADVARSLER

Det er absolutt forbudt å forlate pumpen under påfylling for å forhindre potensielt overløp!

Start aldri pumpen før du først har koblet til suge- og tilførselsrørene.

Vedlikeholdsoperasjoner kan bare utføres etter at du først har koblet fra strømpluggen. Produktets motor krever ikke noe spesielt vedlikehold innvendig, og må av denne grunn aldri demonteres. Det er viktig å holde suge- og leveringsseksjonene helt rene og fri for tilstopping.

Løsning av problemer

PROBLEMER	MULIGE ÅRSAKER L∅SNINGER
Produktets motor snur ikke	a) Manglende strømforsyningb) Impeller har satt seg fastc) Motorfeil	a) Sjekk klemmene og sikkerhetsinnretningene.b) Demonter, se etter tegn på skade eller tilstopping. Sett sammen igjen.c) Kontakt produsentens serviceavdeling.
Lav væskestrøm.	a) Tankens væskenivå for lavt.b) By-pass ventil har satt seg fast.c) Filteret er tilstoppet.d) Luft i sugerøret.e) Redusert motorrotasjonshastighet.f) Væskelekkasje.g) Sugerøret hviler på bunnen av tanken.h) For stor sugehøyde.	a) Fyll opp tanken.b) Rengjør og sett sammen igjen.c) Rengjør filteret.d) Pass på at sugerøret ikke er skadet.e) Kontroller og korriger pumpespenningen.f) Sjekk koblingene og pakningene.g) Hev røret i tanken.h) Senk nivået på pumpen.
