OPC-72-DC - Pompă MSW - Manual de utilizare gratuit

Tip produs	Pompă de transfer de ulei cu contor
Model	MSW-OPC-72-DC
Alimentare	12 V CC, 360 W
Grad de protecție	IPX4
Viteză de rotație	3800 rot/min
Capacitate maximă de pompare	72 L/min
Înălțime maximă de pompare	14 m
Adâncime maximă de pompare	2 m
Ciclu de funcționare	S2 30 min
Greutate	~16,9 kg
Dimensiuni (L x l x H)	440 x 400 x 465 mm
Material	Plastic și metal
Tip de fluid	Ulei
Conexiune	Clești pentru baterie 12 V
Funcții principale	Transfer de ulei cu contor, oprire progresivă
Întreținere	Curățați secțiunile de aspirație și refulare, verificați absența obstrucțiilor
Siguranță	Nu utilizați cu mâinile ude, deconectați înainte de întreținere, respectați polaritatea
Temperatură de utilizare	Între -30 °C și 40 °C (la umbră)
Reparabilitate	Demontarea motorului rezervată centrelor autorizate

Întrebări frecvente - OPC-72-DC MSW

Care este tensiunea de alimentare a pompei MSW OPC-72-DC?

Pompa funcționează în 12 V CC (curent continuu). Trebuie conectată la o baterie de 12 V sau la un încărcător compatibil.

Care este debitul maxim pe care îl poate atinge această pompă?

Capacitatea maximă de pompare este de 72 L/min (litri pe minut), în funcție de înălțime și vâscozitatea fluidului.

Care este înălțimea maximă de aspirație?

Adâncimea maximă de pompare (aspirație) este de 2 m. Pentru înălțimea de refulare, poate ajunge până la 14 m.

Pot folosi pompa cu o baterie de mașină?

Da, dar se recomandă scoaterea bateriei din vehicul și plasarea pe o suprafață stabilă. Respectați polaritatea: roșu la +, negru la -.

Care este ciclul de funcționare al pompei?

Ciclul de funcționare este S2 30 min, ceea ce înseamnă că poate funcționa continuu timp de maximum 30 de minute, apoi trebuie să se răcească.

Ce fac dacă pompa nu pornește?

Verificați mai întâi conexiunile cleștilor la baterie, polaritatea și încărcarea bateriei. Dacă motorul nu se rotește, turbina poate fi blocată sau motorul defect. Consultați secțiunea de depanare din manual.

Cum se curăță pompa după utilizare?

Deconectați alimentarea. Curățați secțiunile de aspirație și refulare cu o cârpă. Asigurați-vă că niciun reziduu de ulei nu blochează conductele. Nu demontați motorul singur.

Poate pompa să pompeze apă?

Nu, această pompă este proiectată numai pentru transferul de ulei (de exemplu: ulei de motor, ulei de încălzire). Utilizarea cu apă sau alte lichide o poate deteriora.

Care este garanția pompei MSW OPC-72-DC?

Manualul nu menționează o durată specifică a garanției. Vă rugăm să consultați termenii și condițiile generale de vânzare sau să contactați producătorul MSW.

Pot folosi un prelungitor electric?

Nu, utilizarea prelungitoarelor pentru cablurile cu clești este interzisă. Dacă cablurile sunt prea scurte, faceți înlocuirea cleștilor de către un electrician specializat.

MANUAL DE UTILIZARE OPC-72-DC MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

PENTRU OPERAREA DVS. SIGURĂ ȘI CORECTĂ, VĂ RUGĂM SĂ CITIȚI CU ATENȚIE ACESTE INSTRUCTIUNI ÎNAINTE DE A-L UTILIZA.

1. DATE TEHNICE

Descrierea parametrilor	Valoarea parametrului
Numele produsului	Pompa de transfer ulei cu contor
Model	MSW-OPC-72-DC
Tensiune/frecvență	DC 12 V
Putere	360 W
Grad de protectie IP	IPX4
RPM	3800
Capacitate de pompare max	72 l/min
Ridicare maximă de pompare	14 m
Adâncime maximă de pompare	2 m
Ciclul de functionare	S2 30 min
Greutate	~16.9
Dimensiuni [Lxlxh; mm]	440 x 400 x 465

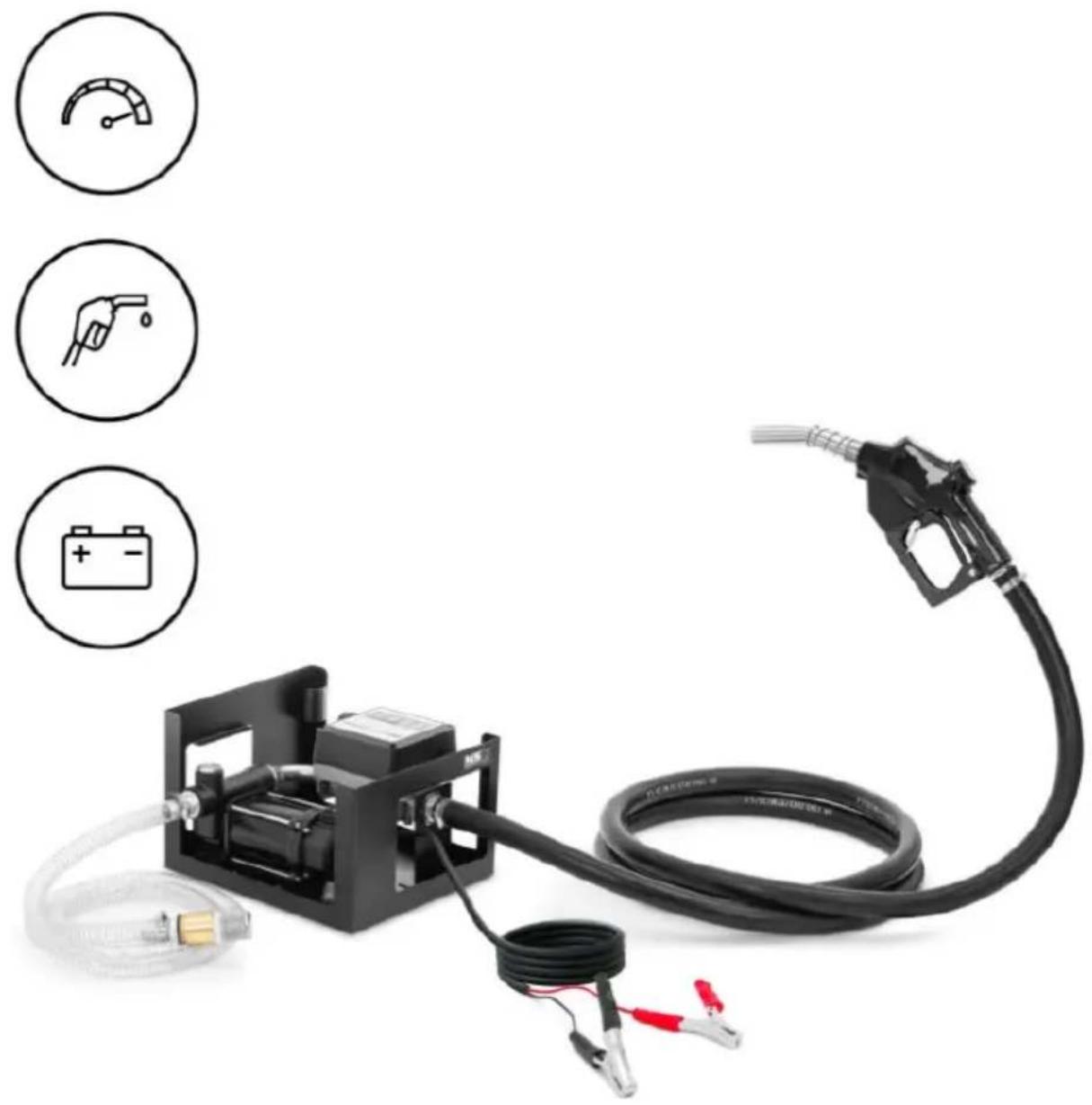

2. PREZENTARE GENERALĂ A PRODUSULUI

3. Informații generale despre produs

Atentie!

Vă rugăm să citiți cu atenție acest manual înainte de a utiliza pompa!

Este absolut interzis să folosiți pompa cu mâinile ude, desculț sau în timp ce stați în apă.

AVERTISMENT: Utilizarea bateriilor cu capacitate adecvată care nu sunt încărcate suficient creează scăderea vitezei pompei, debitul redus și aspirația insuficientă care poate duce la lipsa debitului adecvat al fluidului.

MANUARE SI TRANSPORT

Despachetarea:

Ori de câte ori ambalajul pare a fi deteriorat, verificați motopompa pentru semne de deteriorare în timpul transportului de manipulare.

AVERTIZARE:

Înainte de a instala și utiliza produsul, verificați plăcuța de identificare pentru a vă asigura că modelul și caracteristicile acestuia corespund cu cele specificate.

Manipularea dezasamblarii si transportului:

Deși dimensiunea și greutatea redusă a produsului nu va crea probleme deosebite în transport, vă recomandăm următoarele: niciodată nu mutați motopompa din niciun motiv fără a deconecta mai întâi ștecherul de alimentare din priză sau a deconecta alimentarea electrică.

Deşurubati și îndepărtati tuburile de livrare și de aspiratie.

Deşurubați şuruburile sau şuruburile utilizate pentru ancorarea motopompei în loc.

Nu mișcați și nu trageti nicíodată motopompa trăgând cablul de alimentare.

MONTARE SI DEMONTARE

Motopompa nu are accesorii separate și, prin urmare, nu necesită asamblare.

Motorul trebuie dezasamblat numai și exclusiv la centre de asistență autorizate sau de către tehnicieni calificați.

RISCURI MECANICE

Riscuri create de temperatura ambientală extremă.

Amintiți-vă că o temperatură excesiv de scăzută (-30 °C ) poate îngheța lichidul din interiorul pompei și că acest lucru poate provoca daune grave tuturor părților pompei cu motor.

Temperatură excesiv de ridicată (40 °C la umbră) poate provoca căderea sau dilatarea pieselor din plastic ale unității. Vă recomandăm să fixați unitatea într-o zonă bine ventilată și protejată de lumina directă a soarelui.

4. PASI DE UTILIZARE

Conexiune la alimentarea cu energie electrica:

Înainte de utilizare, asigurați-vă mai întâi că produsul va folosi alimentare DC sau AC.

Dacă testamentul este alimentat de curent continuu:

1. Conectați clemele produsului la o baterie capabilă să furnizeze curentul și tensiunea necesare funcționării acestuia.
2. Dacă pentru alimentarea pompei se folosește o baterie de autovehicul, vă recomandăm mai întâi să o scoateți din vehicul și să o așezați pe o suprafață plană, stabilă, într-o pozitie de lucru.

3. Pompa poate fi conectată la o baterie montată într-un autovehicul numai dacă vehiculul este parcat în aer liber și numai dacă cablurile electrice și conductele de conectare ale pompelor sunt suficient de lungi pentru a asigura pompei un suport solid.

4. Este interzisă utilizarea prelungitoarelor pentru cablurile electrice conectate la cleme. Dacă lungimea cablurilor furnizate cu mașina nu este suficientă pentru alimentarea pompei, clemele trebuie înlocuite cu mufe de secțiune adecvată de către un electrician specializat.

5. Produsul poate fi conectat la un încărcător de baterie doar de putere adecvată dotat cu borne, nu efectuați niciodată conexiuni la clemele care provin de la încărcătorul de baterii și conectați clemele pompelor direct la bornele încărctorului de baterie pentru a preveni generarea de scântei care ar putea provoca incendii.

6. Asigurați-vă că tensiunea produsului (indicată pe plăcuța de identificare) corespunde cu tensiunea bateriei.

7. Respectați întotdeauna polaritatea: conectați clemele negre la polul - și clemele roșii la polul +.

8. Fiți extrem de atenți (când conectați pompa la baterie) pentru a evita contactul între poli opuși și crearea de scântei (care pot provoca incendiu). Vă recomandăm să conectați mai întâi polul negativ și apoi cel pozitiv.

9. Pozitionați pompa în siguranță și asigurați-vă că lungímile atât ale cablurilor de alimentare, cât și ale conductelor sunt suficiente pentru a asigura o pozitionare solidă.

10. Dacă produsul este alimentat de curent alternativ:

(1) Trebuie instalat un comutator de protecție a curentului la suprasarcină
(2) Pozitionați produsul în siguranță și asigurați-vă că lungimile atât ale cablurilor de alimentare, cât și ale conductelor sunt suficiente pentru a asigura o poziționare solidă.

Pornire:

După ce ne-am asigurat că toate tuburile au fost etanșate corespunzător, cablul de alimentare a fost conectat la atașamentul său și pistolul este în poziția de repaus, produsul poate fi pornit.

După introducerea tubului de aspiratie în rezervor și a pistolului în orificiul de umplere, porniti produsul, eliberați treptat declanșatorul pistolului și începeti transferul fluidului.

AVERTIZĂRI

Este absolut interzisă abandonarea pompei în timpul umplerii pentru a preveni eventualele debordări!

Nu porniți niciodată pompa înainte de a conecta pentru prima dată tuburile de aspiratie și de livrare.

După închiderea pistolului, opriți motopompa cât mai repede posibil.

ÎNTRETINERE ŞI DEPANARE

Întreținere

Operatiunile de întreținere pot fi efectuate numai după ce ați deconectat mai întâi stecherul de alimentare. Motorul produsului nu necesită nicio întreținere specială în interior și din acest motiv nu trebuie niciodată dezasamblat. Este important să păstrați sectiile de aspiratie și de evacuare perfect curate și fără orice înfundare.

Depanare

PROBLEME	CAUZE POSIBILE	SOLUTII
Motorul produsului nu se rotește	a) Fără alimentareb) Rotor blocatc) Funcționare defectuoasă a motorului	a) Verificați clemele și dispozitivele de siguranță.b) Dezasamblati,verificați dacă există semne de deteriorare sau înfundare.Reasamblati.c) Contactați departamentul de service al producătorului.
Debit scăzut de fluid.	a) Nivelul lichidului din rezervor prea scăzut.b) Supapa de bypass blocată.c) Filtrul înfundat.d) Aer în tubul de aspiratie.e) Scăderea vitezei de rotație a motorului.f) Scurgeri de lichid.g) Tubul de aspiratie se sprijină pe fundul rezervorului.h) Înălțime de aspiratie excesivă.	a) Umpleți rezervorul.b) Curățați și reasamblati.c) Curățați filtrul.d) Asigurați-vă că tubul de aspiratie nu este deteriorat.e) Verificați și corectați tensiunea pompei.f) Verificați conectorii și garniturile.g) Ridicați tubul din rezervor.h) Coborăți nivelul pompei.
