GEBRUIKSAANWIJZING PUM-021A MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Meer taalversies zijn op aanvraag beschikbaar via [e-mail]

Technische gegevens

Parameter beschrijving	Parameter waarde
Productnaam	Druktestpomp
Model	MSW-PUM-001A	MSW-PUM-021A
Afmetingen [breedte x diepte x hoogte; mm]	170x665x260 200x400x244
Gewicht [kg]	7,6	3,85
Druk [Bar/MPa]	0-50 / 0-5	0-60 / 0-6
Watertankcapaciteit [L]	12	7

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieën en componenten. Bovendien wordt het geproduceerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRUIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een probleemloze werking te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De

technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant behoudt zich het recht om wijzigingen aan te brengen in verband met kwaliteitsverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de mogelijkheden tot geluidsreductie.

Legenda

CE	Het product voldoet aan de relevante veiligheidsnormen.
	Lees de instructies voor gebruik.
	Het product moet worden gerecycled.
	WAARSCHUWING ! of VOORZICHTIG! of HERINNERING! Van toepassing op de gegeven situatie.(algemeen waarschuwingssignaal)
	Draag een veiligheidsbril.
	ATTENTIE! Pas op voor handverplettering!

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en kunnen in sommige details afwijken van het werkelijke product.

2. Gebruiksveiligheid

ATTENTIE! Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig.

Het niet opvolgen van de waarschuwingen en instructies kan leiden tot ernstig letsel of zelfs de dood.

In de waarschuwingen en instructies worden de termen "apparaat" en "product" gebruikt om te verwijzen naar:

Druktestpomp.

2.1. Veiligheid op de werkplek

a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observer wat er gebeurt en gebruik gezond verstand wanneer u met het apparaat werkt.
b) Als u niet zeker weet of het product correct werkt of als u schade aantreft, neem dan contact op met het servicecentrum van de fabrikant.
c) Alleen het servicecentrum van de fabrikant mag het product repareren. Probeer zelf geen reparaties uit te voeren!
d) Sluit de drukleiding alleen aan en af als de luchtklep gesloten is.
e) Richt de drukleiding niet op uzelf of op andere mensen of dieren.
f) Bewaar verpakkingselementen en kleine montagedelen op een plaats die niet toegankelijk is voor kinderen.
g) Houd het apparaat uit de buurt van kinderen en dieren.
h) Indien dit apparaat samen met andere apparatuur wordt gebruikt, moeten ook de overige gebruiksaanwijzingen worden opgevolgd.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.2. Persoonlijke veiligheid

a) Het toestel is niet ontworpen om te worden bediend door personen (inclusief kinderen) met beperkte mentale en sensorische functies of personen zonder relevante ervaring en/of kennis, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of zij instructies hebben ontvangen over de bediening van het toestel.
b) Gebruik bij het werken met het apparaat uw gezond verstand en blijf alert. Tijdelijk concentratieverlies tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
c) Gebruik de persoonlijke beschermingsmiddelen die vereist zijn voor het werken met het apparaat, zoals gespecificeerd in sectie 1 (Legenda).

Het gebruik van correcte en goedgekeurde persoonlijke beschermingsmiddelen vermindert het risico op letsel.

d) Overschat de capaciteiten niet. Houd tijdens het gebruik van het apparaat uw evenwicht en blijf altijd stabiel. Dit zorgt voor een betere controle over het apparaat in onverwachte situaties.
e) Perslucht kan ernstig letsel veroorzaken.
f) Gebruik oog-, oor- en ademhalingsbescherming.
g) Het apparaat is geen speelgoed. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

2.3. Veilig gebruik van het apparaat

a) Zorg ervoor dat de drukleiding is losgekoppeld voordat u het apparaat aanpast, accessoires vervangt of werkzaamheden aan het apparaat uitvoert. Een dergelijke preventieve maatregel vermindert het risico op een ongeval.
b) Bewaar het apparaat wanneer het niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat niet kennen en de gebruiksaanwijzing niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
c) Houd het apparaat in perfecte technische staat. Controleer het apparaat vóór elk gebruik op algemene schade en controleer vooral op gebarsten onderdelen of elementen en op andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Indien schade wordt geconstateerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.
d) Reparatie of onderhoud van het apparaat moet worden uitgevoerd door gekwalificeerd personeel, uitsluitend met gebruikmaking van originele reserveonderdelen. Dit garandeert een veilig gebruik.
e) Om de operationele integriteit van het apparaat te waarborgen, mogen in de fabriek gemonteerde afschermingen niet worden verwijderd en mogen geen schroeven worden losgedraaid.
f) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
g) Op plaatsen waar het risico van mechanische beschadiging groot is, moet voor persluchtverbindingen een versterkte slang worden gebruikt.
h) Controleer voor elk gebruik of het mondstuk correct in het apparaat is geplaatst en of de slang correct is bevestigd en onbeschadigd.
i) Draag of hang het apparaat niet aan de drukleiding.
j) Als u een lek in het apparaat of de slangen opmerkt, moet u onmiddellijk de persluchttoevoer onderbreken en de gebreken verhelpen.

k) Overschrijd de aanbevolen toevoerdruk niet, want dat kan het apparaat beschadigen.
I) Het apparaat is geen speelgoed. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht van een volwassen persoon.
m) Het is verboden aan de structuur van het apparaat te zitten om de parameters of de constructie ervan te wijzigen.
n) Houd het apparaat uit de buurt van vuur- en warmtebronnen.
o) De maximaal toegestane bedrijfsdruk niet overschrijden!

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

3. Gebruik richtlijnen

Dit product is ontworpen om een specifiek drukniveau in een systeem toe te passen en te handhaven voor testdoeleinden. Dit soort pompen worden doorgaans gebruikt om de integriteit en sterkte van diverse apparatuur of pijpleidingen te testen door het systeem onder druk te zetten en te controleren op lekken, zwakke punten of mogelijke storingen.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

3.1. Beschrijving van het apparaat

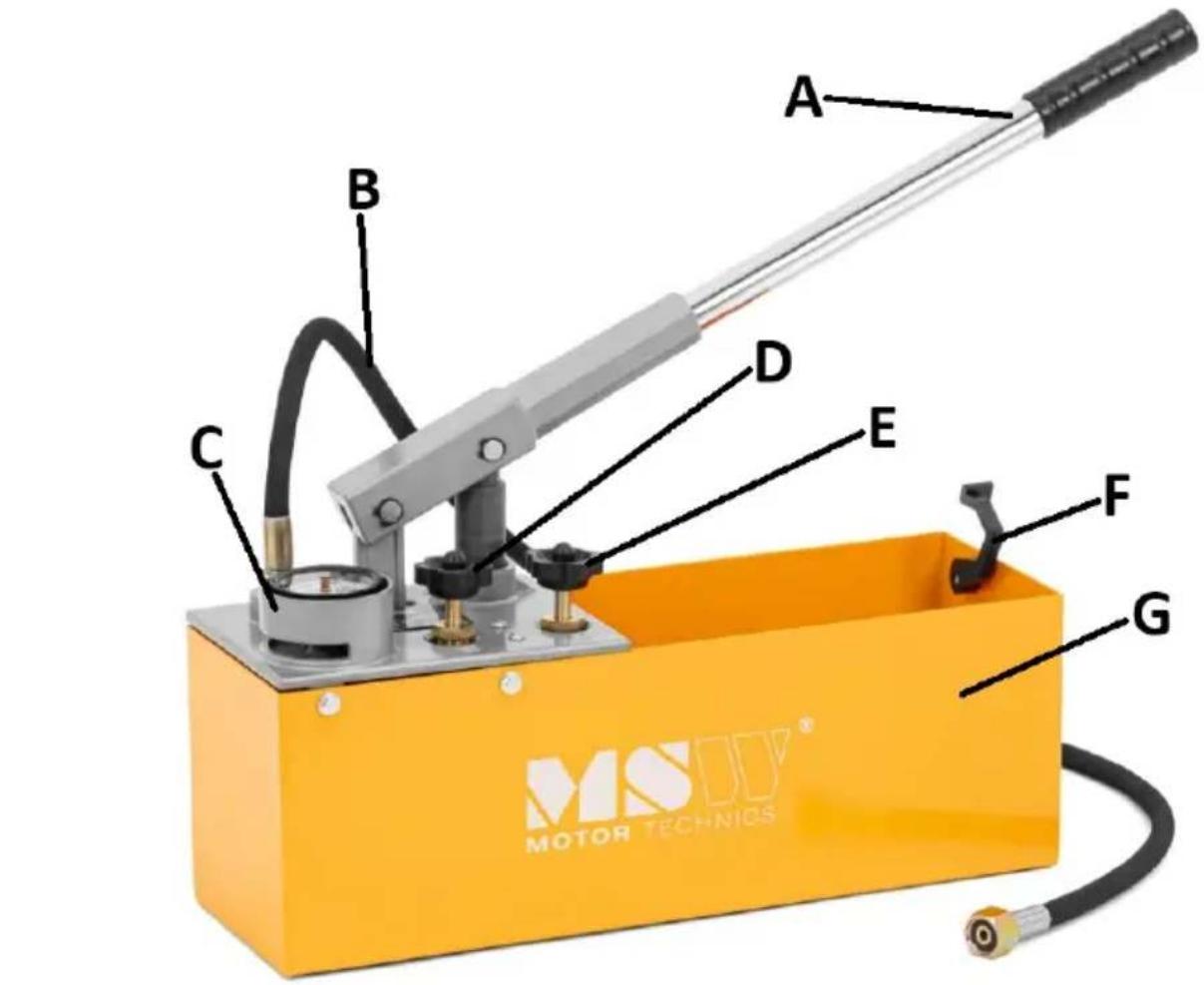

MSW-PUM-001A

A B C D E F G MOTOR TECHNICS®

MSW-PUM-021A

A C D E B G MDCU® MOTOR TECHNICS

A. Pomphendel

B. Drukslang met eindaansluiting

E. Ontlastklep 2

3.2. Klaarmaken voor gebruik

De omgevingstemperatuur mag niet hoger zijn dan 45°C en de relatieve vochtigheid niet hoger dan 85%. Belemmer de luchtuitlaat van het apparaat niet. Houd het apparaat uit de buurt van hete oppervlakken. Het apparaat moet altijd worden gebruikt op een vlakke, stabiele, schone en droge ondergrond, en moet buiten bereik van kinderen en personen met beperkte verstandelijke en sensorische functies worden gehouden. Het ventiel dat de persluchttoevoer uitschakelt, moet onmiddellijk toegankelijk zijn vanuit de ruimte waar het apparaat wordt gebruikt. Zorg ervoor dat de druk waarmee het apparaat wordt gevoed, het aanbevolen bereik niet overschrijdt.

Het product wordt vrijwel gebruiksklaar geleverd, alleen de pomphendel hoeft nog aan de pomp te worden bevestigd (door deze vast te draaien) en de drukslang (indien nog niet bevestigd).

3.3. Gebruik van het apparaat

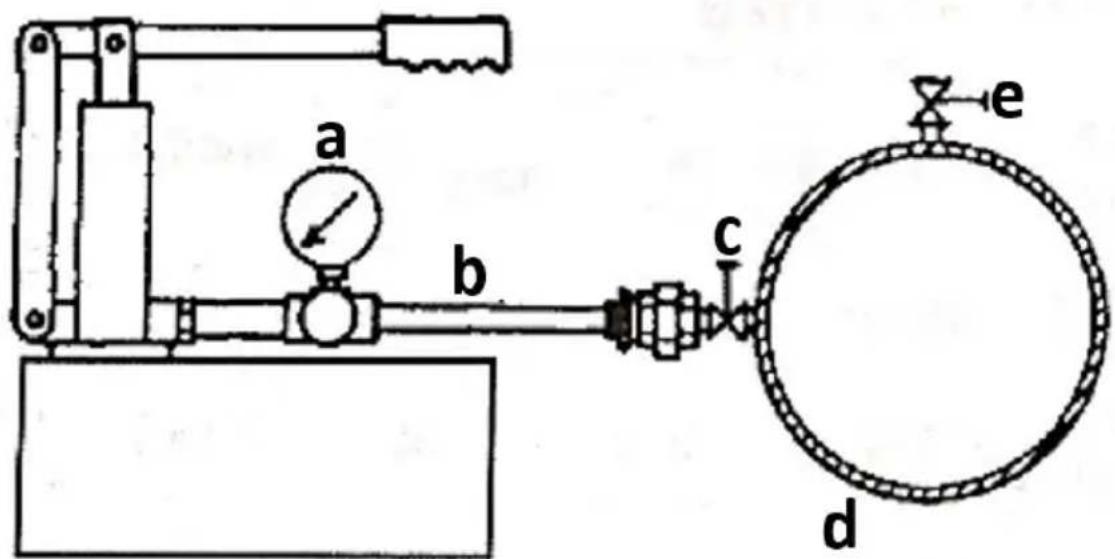

a b c d e

a) Manometer
b) Drukbestendige slang

c) Ontluchtingsventiel 1 (op slangmontage)
d) Testbuis – gesloten systeem
e) Ontluchtingsventiel 2 – ontluchting (op slangmontage)

1. Sluit de pompdrukslang aan op een systeem. Zorg ervoor dat de verbinding goed vastzit.
2. Vul het reservoir van de pomp met water of een andere vloeistof (afhankelijk van het systeem dat u gaat testen).
3. Sluit het ontluchtingsventiel 2 volledig.
4. Open de ontluchtingsklep 1 volledig.
5. Bouw druk op in het systeem door de pomphendel volledig omhoog en omlaag te bewegen.
6. Ontlucht het systeem en breng vervolgens de benodigde druk aan in het geteste systeem.
7. Sluit de ontluchtingsklep 1 volledig en open de klep 2.
8. [Alleen MSW-PUM-001A] Markeer met de rode naald de exacte opgebouwde druk in het systeem en laat deze zo zitten.
9. [Alleen MSW-PUM-021A] Let op de positie van de meternaald.
10. Observeer na een bepaalde tijd de positie van de (zwarte) naald. Als deze niet is verplaatst, zit het systeem vast. Als het is gevallen, controleer dan op lekkage.
11. Open na de test beide ontluchtingsventielen volledig om de druk uit het systeem te laten ontsnappen.

3.4. Reiniging en onderhoud

a) Laat de druk af en leeg het reservoir voordat u het schoonmaakt. Koppel de drukslang los van het systeem voordat u het gaat reinigen.
b) Gebruik alleen niet-corrosieve reinigingsmiddelen om het oppervlak te reinigen.
c) Na het reinigen van het apparaat moeten alle onderdelen volledig worden gedroogd alvorens het opnieuw te gebruiken.
d) Bewaar het toestel op een droge, koele plaats, vrij van vocht en directe blootstelling aan zonlicht.
e) Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.
f) Controleer het apparaat voor elk gebruik. Als u twijfels of schade constateert, gebruik het dan niet en neem contact op met de klantenservice.
g) Gebruik een zachte doek voor het schoonmaken.

h) Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.
