Genix 130 - Pomp DAB - Gratis gebruiksaanwijzing en handleiding

Merk	DAB
Model	Genix 130
Producttype	Compact en automatisch huishoudelijk afvalwateropvoerstation
Voedingsspanning	220-240 V ~
Frequentie	50 Hz
Opgenomen vermogen (P1)	490 W
Nominale stroom	2,3 A
Cos φ	0,95
Beschermingsgraad	IP44
Isolatieklasse	F
Maximale opvoerhoogte	8,0 m
Maximaal debiet	6,9 m³/h
Maximale werkdruk	6 mCE
Maximale vloeistoftemperatuur	50 °C
pH van de vloeistof	4-10
Geluidsniveau	< 70 dB(A)
Startniveau	72 mm boven de bodem
Stopniveau	52 mm boven de bodem
Geschat gewicht	12 kg
Toegestaan watervolume	4, 6 of 9 liter

Veelgestelde vragen - Genix 130 DAB

Hoe installeer ik de Genix 130 pomp?

De installatie moet worden uitgevoerd door gekwalificeerd personeel. Plaats de pomp vorstvrij. Sluit het toilet rechtstreeks aan op het opvoerstation met een leidinglengte van maximaal 150 mm. De persleiding moet van star materiaal zijn (koper of star PVC). Zorg ervoor dat de leidingen goed zijn vastgezet om trillingen te voorkomen. Sluit elektrisch aan op een geaard stopcontact met een aardlekschakelaar.

Wat te doen als de motor niet start en geen geluid maakt?

Controleer eerst de elektrische voeding en de zekeringen. Als de zekering doorslaat, meet dan de kabel en de motor. Als het wiel/de maalinrichting is geblokkeerd, schakel dan de stroom uit en maak het wiel los met een schroevendraaier in de daarvoor bestemde opening. Wacht tot de motor is afgekoeld. Controleer ook de druksensor.

Hoe maak ik het wiel/de maalinrichting vrij?

Schakel de stroom uit. Verwijder de dop van het motordeksel. Steek een schroevendraaier van minstens 110 mm in de opening en draai de as naar rechts en links om vuil te verwijderen. Als de blokkade aanhoudt, kunt u een elektrische boor gebruiken om het reservoir te legen en bij de blokkade te komen.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet eenmaal per jaar worden vervangen om voldoende filtratie te garanderen. Verwijder het filterdeksel en vervang het. Als alternatief kan het systeem afvoeren via een ontluchtingsslang met diameter 20.

Welke vloeistoffen kunnen met de Genix 130 worden verpompt?

De pomp is ontworpen voor huishoudelijk zwart water dat toiletpapier en ontlasting bevat. Ook geschikt voor afvalwater van douche, bidet en wastafel. De pH moet tussen 4 en 10 liggen. Maximale temperatuur 50°C. Niet gebruiken voor oplosmiddelen, oliën of doekjes.

Wat is de maximale temperatuur van de verpompte vloeistof?

De maximale vloeistoftemperatuur is 50 °C. Overschrijd deze temperatuur niet om schade aan de pomp te voorkomen.

Hoe stel ik de bedrijfstijd in?

De standaardinstelling is optimaal voor de meeste installaties. Als de leidingen bijzonder lang of kort zijn, kunt u de bedrijfstijd aanpassen volgens de instructies in de handleiding. De instelling gebeurt waarschijnlijk via de elektronische kaart.

Wat te doen bij een ratelend geluid?

Een ratelend geluid duidt meestal op de aanwezigheid van een vreemd voorwerp dat tegen het wiel of de maalinrichting slaat. Schakel de stroom uit en verwijder het vreemde voorwerp volgens de onderhoudsprocedure.

Hoe leeg ik het reservoir?

Schakel de stroom uit. Open de kraan van de meegeleverde flexibele slang om het reservoir te legen als het waterniveau boven de motorflens is. U kunt ook een elektrische boor gebruiken om te ledigen als de pomp niet werkt.

Wat te doen als er een geur uit het reservoir komt?

Een geur duidt er meestal op dat het koolstoffilter is verontreinigd. Vervang het koolstoffilter volgens de instructies. Zorg er ook voor dat de luchtontluchting niet is geblokkeerd.

GEBRUIKSAANWIJZING Genix 130 DAB

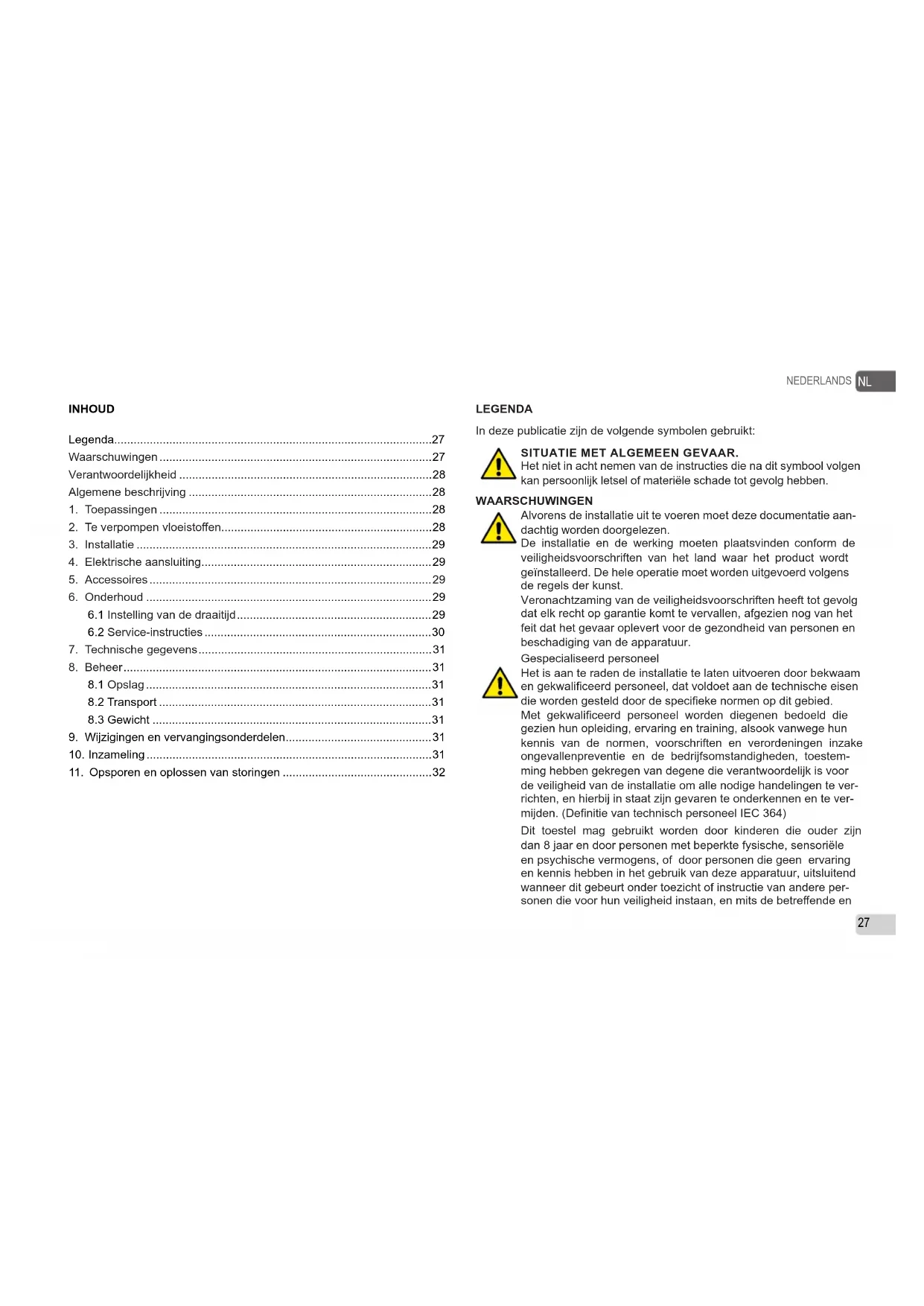

GEBRUIKS - EN ONDERHOUDSAANWIJZINGEN

Verantwoordelijkheid 28

Algemene beschrijving 28

1. Toepassingen....28
2. Te verpompen vloeistoffen....28
3. Installatie 29
4. Elektrische aansluiting....29
5. Accessoires....29
6. Onderhoud ....29

6.1 Instelling van de draaitijd....29
6.2 Service-instructies ....30

1. Technische gegevens....31

2. Beheer....31

8.1 Opslag....31
8.2 Transport ....31
8.3 Gewicht 31

1. Wijzigingen en vervangingsonderdelen....31

2. Inzameling....31

3. Opsporen en oplossen van storingen 32

LEGENDA

In deze publicatie zijn de volgende symbolen gebruikt:

SITUATIE MET ALGEMEEN GEVAAR.

Het niet in acht nemen van de instructies die na dit symbool volgen kan persoonlijk letsel of materiële schade tot gevolg hebben.

WAARSCHUWINGEN

Alvorens de installatie uit te voeren moet deze documentatie aan- dachtig worden doorgelezen.

De installatie en de werking moeten plaatsvinden conform de veiligheidsvoorschriften van het land waar het product wordt geïnstalleerd. De hele operatie moet worden uitgevoerd volgens de regels der kunst.

Veronachtzaming van de veiligheidsvoorschriften heeft tot gevolg dat elk recht op garantie komt te vervallen, afgezien nog van het feit dat het gevaar oplevert voor de gezondheid van personen en beschadiging van de apparatuur.

Gespecialiseerd personeel

Het is aan te raden de installatie te laten uitvoeren door bekwaam en gekwalificeerd personeel, dat voldoet aan de technische eisen die worden gesteld door de specifieke normen op dit gebied.

Met gekwalificeerd personeel worden diegenen bedoeld die gezien hun opleiding, ervaring en training, alsook vanwege hun kennis van de normen, voorschriften en verordeningen inzake ongevallenpreventie en de bedrijfsomstandigheden, toestemming hebben gekregen van degene die verantwoordelijk is voor de veiligheid van de installatie om alle nodige handelingen te verrichten, en hierbij in staat zijn gevaren te onderkennen en te vermijden. (Definitie van technisch personeel IEC 364)

Dit toestel mag gebruikt worden door kinderen die ouder zijn dan 8 jaar en door personen met beperkte fysische, sensoriële en psychische vermogens, of door personen die geen ervaring en kennis hebben in het gebruik van deze apparatuur, uitsluitend wanneer dit gebeurt onder toezicht of instructie van andere personen die voor hun veiligheid instaan, en mits de betreffende en

mogelijke risico's worden begrepen. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud die/dat moet uitgevoerd worden door de gebruiker, mag niet uitgevoerd worden door kinderen waarop geen toezicht wordt gehouden.

Veiligheid

Het gebruik is uitsluitend toegestaan als de elektrische installatie is aangelegd met de veiligheidsmaatregelen volgens de normen die van kracht zijn in het land waar het product geïnstalleerd is.

De voedingskabel mag nooit worden gebruikt om de pomp aan te vervoeren of te verplaatsen.

Haal de stekker nooit uit het stopcontact door aan de kabel te trekken.

Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant of diens erkende technische assistentiedienst, om elk risico te vermijden

Het niet in acht nemen van de waarschuwingen kan gevaarlijke situaties veroorzaken voor personen of voorwerpen, en doet de garantie op het product vervallen.

VERANTWOORDELIJKHEID

De fabrikant is niet aansprakelijk voor de goede werking van de elektropompen of eventuele schade die hierdoor wordt veroorzaakt, indien zij onklaar gemaakt of gewijzigd worden en/of als zijn gebruikt worden buiten het aanbevolen werkveld of in strijd met andere voorschriften die in deze handleiding worden gegeven. Hij aanvaardt verder geen enkele aansprakelijkheid voor mogelijke onnauwkeurigheden in deze instructiehandleiding, als deze te wijten zijn aan druk-of overschrijffouten. Hij behoudt zich het recht voor om alle wijzigingen aan de producten aan te brengen die hij noodzakelijk of nuttig acht, zonder de essentiële kenmerken ervan aan te tasten

ALGEMENE BESCHRIJVING

Genix-systemen zijn kleine, compacte automatische opvoerinstallaties die geschikt zijn voor het verpompen van huishoudelijk afvalwater en rioolwater vanuit plekken in woonhuizen waar afvalwater niet direct via natuurlijk verval naar het riool kan worden geleid.

De wc en andere gebruikspunten van dit systeem kunnen normaal worden benut en vereisen minimaal onderhoud.

Het systeem functioneert automatisch zodra het water het vereiste peil in de tank bereikt.

1. TOEPASSINGEN

Genix-systemen zijn uitsluitend bedoeld voor de verwerking van afvalwater in woonomgevingen dat wc-papier en uitwerpselen bevat.

Toepassingen volgens EN 12050-3.

Wc met horizontale afvoer conform de normen EN33 of EN37.

Opstelling met directe aansluiting op toilet en in dezelfde ruimte als sanitaire toepassingen.

Een tweede toilet moet voorhanden zijn boven het terugstroomniveau.

Het product moet aan de vloer worden bevestigd om omhoog bewegen en ronddraaien van het product te voorkomen.

2. TE VERPOMPEN VLOEISTOFFEN

Het product is alleen bedoeld voor het verpompen van afvalwater vanuit een douchecabine, bidet en/of wasbak, en voor het ver- pompen van rioolwater vanuit een toilet. Niet voor openbaar en zwaar commercieel of industrieel gebruik; alleen voor een be- perkt aantal gebruikers.

De garantie dekt geen schade die te wijten is aan vreemde voorwerpen (vochtige doekjes, voedsel, watten, tampons, maandverband, condooms, haren, katoenen doekjes, hout, metaal of voorwerpen van plastic) of het pompen van vloeistoffen zoals oplosmiddelen, sterke chemische stoffen en olie.

Gewone vloeistoffen voor het reinigen van de aangesloten toe-passingen. pH-waarde: 4-10.

Max. bedrijfstemperatuur 50 °C

Het product is ontworpen voor spoelvolumes van 4, 6 en 9 liter.

Een spoeling van 4 liter is alleen toegestaan als

de hoeveelheid vaste stoffen in de verpompte vloeistof klein is.

3. INSTALLATIE

Het systeem mag nooit worden getransporteerd door het op te tillen aan de voedingskabel.

Het product moet toegankelijk zijn voor onderhoud en reparatie.

Het product moet in een vorstvrije ruimte worden geplaatst om te voorkomen dat de verpompte vloeistof kan

bevriezen.

Zorg ervoor dat al het leidingwerk buitenshuis voldoende geïsoleerd is.

De persleiding moet van een hard materiaal zijn gemaakt, zoals koper of hard PVC met gelijmde koppelstukken.

Om te voorkomen dat trillingen op het gebouw worden overgedragen, dient u ervoor te zorgen dat het leidingwerk stevig wordt vastgemaakt en dat montagestukken niet kunnen bewegen en niet in contact komen met het gebouw.

Extra leidingen tussen het toilet en de opvoerinstallatie mogen niet langer zijn dan 150 mm vanwege het grotere risico op verstopping.

Zorg ervoor dat het product geschikt is voor aansluiting op het elektriciteitsnet.

De elektrische aansluiting dient volgens de lokaal geldende voorschriften te worden uitgevoerd.

Het product moet worden geaard.

In de opstelling moet een aardlekschakelaar worden opgenomen ter bescherming tegen aardlekstromen.

Deze aardlekschakelaar biedt bescherming bij het gebruik van geaarde stekkers.

Het product moet worden aangesloten op een netschakelaar met een minimale contactopening van 3 mm voor alle polen.

Bij een te hoge temperatuur schakelt een thermische schakelaar de motor uit en weer automatisch in wanneer de motor voldoende is afgekoeld.

5. ACCESSOIRES

1- Als accessoire is er een akoestische alarmvoorziening (geluidsniveau 75dB(A) leverbaar die afgaat als het peil in de tank hoog is. Productnummer: 60166477
2- Een kit bestaande uit een buigzame slang (lengte 500 mm) met aanpasstuk is leverbaar als accessoire. Productcode 60168126

Het systeem behoeft geen enkel bijzonder onderhoud, maar aanbevolen wordt de werking en de verbindingen van de leidingen minstens eenmaal per jaar te controleren.

6.1 Instelling van de draaitijd

De standaard instelling zorgt voor een goede werking in het meeste leidingwerk. Als het leidingwerk erg lang of kort is, dan kan het nodig zijn om de draaitijd aan te passen.

NL NEDERLANDS

6.2 Service-instructies

Dankzij het productontwerp is service eenvoudig in geval van storing of geblokkeerde pomp.

Cijfers in de volgende paragrafen verwijzen naar de afbeeldingen in "opsporen en oplossen van storingen".

Haal de stekker uit het stopcontact of schakel de elektrische voeding uit, alvorens onderhoud te verrichten.

Zorg dat de voedingspanning niet per ongeluk kan worden ingeschakeld.

Er mogen geen onderdelen meer draaien.

Het product mag alleen worden geserviced door getraind servicepersoneel.

Waaier/versnijder zit vast

1. Schakel de voedingspanning uit.

2. Verwijder de dop van het motordeksel.

3. Plaats een schroevendraaier (min. 110 mm) door het gat van de stop en in de sleuf van het asuiteinde.

Draai de as naar rechts en links om vuil van de waaier/versnijder te verwijderen.

Bediening door middel van een drilboor

1. Schakel de voedingspanning uit

2. Als het product niet op elektrische voeding kan werken, dan kunnen het toilet en de tank worden geleegd door middel van een drilboor.

Leiding van drukschakelaar verstopt

1. Schakel de voedingspanning uit
2. Draai de schroef van het motordeksel los en verwijder het deksel.
3. Als het waterpeil boven de motorflens staat, moet de tank worden ge-leegd door middel van de kraan van de buigzame leiding (meegeleverd).
4. Draai de schroeven van de kaarthouder los.
5. Verwijder de leiding van de drukschakelaar.
6. Maak de rubberen leiding schoon en controleer de opening op de tank

Vreemd voorwerp in de tank

1. Schakel de voedingspanning uit

2. Draai de schroef van het motordeksel los en verwijder het deksel.

3. Als het waterpeil boven de motorflens staat, moet de tank worden geleegd door middel van de kraan van de buigzame leiding (meegeleverd).

4. Draai de schroef aan de zijkant van de motorring los
5. Til de motorflens op om de druk van de O-ring te verminderen. Plaats een schroevendraaier in de inkeping onder de voedingskabel en druk deze naar beneden.
6. Haal de hele motorgroep weg aan het handvat (trek hem eerst verticaal omhoog, en kantel hem vervolgens).
7. Controleer en reinig de tank en de waaier/versnijder.

Pas op de scherpe randen van de versnijder. Draag beschermende handschoenen.

Koolfilter

1. Verwijder het filterdeksel
2. Vervang het filter

Het koolfilter dient eenmaal per jaar te worden vervangen om te zorgen voor voldoende filterwerking.

In plaats van door een filter met actieve koolstof kan het systeem ook worden ontlucht via een ontluchtingsleiding met een diameter van 20.

1. TECHNISCHE GEGEVENS

Model Hz		Volt (V) P1	(W)	Amp (A) Cos	Max. onder-dom-peling (m)	Flow max (m3/h)
Genix	50	220-240	490 2.3		0.950.91	8.0 6.9
	60 115
	60 127
Genix Comfort	50	220-240	490 2.3		0.950.91	8.0 6.9
	60 115
	60 127

• Voedingsspanning: zie het plaatje met elektriciteitsgegevens
• Beschermingsgraad van de motor: IP44
• Beschermingsklasse: F
  • Livello del rumore <70dB(A) to 12050-3
• Vertraagde lijnzekeringen (versie 220-240 V): waarden bij benadering (ampère)
  • Bedrijf: S3 -50% 1min. (30 sec. aan; 30 sec. uit).
• Omgevingstemperatuur: da +5°C a +25°C
  • In- en uitschakelniveaus:
  Inschakelen: 72 mm boven de bodem
  Uitschakelen: 52 mm boven de bodem

De systeemdruk mag niet hoger zijn dan 6 m opvoerhoogte om voldoende afvoer van de aangesloten sanitaire toepassingen te garanderen (zie de beknopte handleiding).

• Opslagtemperatuur: -10°C +40°C
- Markering:

CE

8. BEHEER

8.1 Opslag

Alle pompen moeten worden opgeslagen in een overdekte, droge ruimte met een zo mogelijk constante luchtvochtigheid, zonder trillingen en stof. Ze worden geleverd in hun oorspronkelijke verpakking, waarin ze tot aan het moment van installatie moeten blijven.

8.2 Transport

Voorkom dat er onnodig tegen de producten wordt gestoten en gebotst.

8.3 Gewicht

Het totale gewicht van de elektropomp staat vermeld op de sticker op de verpakking.

9. WIJZIGINGEN EN VERVANGINGSONDERDELEN

Elke wijziging waarvoor geen voorafgaande toestemming verkregen is, ontheft de fabrikant van iedere verantwoordelijkheid. Alle vervangingsonderdelen die worden gebruikt bij reparaties moeten originele onderdelen zijn, en alle accessoires moeten geautoriseerd zijn door de fabrikant, zodanig dat de maximale veiligheid van de machines en van de installaties waarop zij gemonteerd kunnen worden, wordt gewaarborgd.

Als de voedingskabel van dit apparaat beschadigd raakt, moet hij worden gerepareerd door gespecialiseerd personeel, om elk risico te vermijden.

10. INZAMELING

Dit product of de delen ervan moeten worden afgevoerd als afval met respect voor het milieu en overeenkomstig de plaatselijke milieuvoorschriften; gebruik de plaatselijke, openbare of particuliere, systemen voor afvalverzameling.

1. OPSPOREN EN OPLOSSEN VAN STORINGEN

STORINGEN		CONTROLES(mogelijke oorzaken)	OPLOSSINGEN
1	De motor start niet en maakt geen geluiden wanneer het startniveau in de tank wordt bereikt.	A. Geen voedingspanning.B. Controleer de veiligheidszekeringen. (als ook de nieuwe zekering doorbrandt, is de kabel of de motor defect).C. Rotor/vermaalinrichting geblokkeerd. (de thermische schakelaar is open).D. Leiding van de drukschakelaar geblokkeerd.	A. Herstel de voedingspanning.B. Vervang de zekering. Meet de kabel en de motor door. Als de kabel of de motor defect is, vervang dan de defecte onderdelen.C. Maak de waaier/versnijder vrij, en wacht tot de motor is afgekoeld en de thermische schakelaar is gereset.D. Verwijder de leiding van de drukschakelaar en maak de leiding scho-on.
2	Motor bromt maar draait niet.	A. Waaier/versnijder zit vast.B. Motor of condensator is defect.C. Bedieningspaneel defect.	A. Maak de waaier/versnijder vrij en controleer dat deze vrij kan draaien.B. Vervang de motor of de condensator.C. Vervang het bedieningspaneel.
3	De motor functioneert continu of slaat aan met regelmatige tussen-pozen.	A. Water lekt van de instroomopening naar de tank.B. Water lekt vanuit de persleiding terug naar de tank.C. Drukschakelaar defect.D. Overmatig schuim.	A. Controleer op lekkende toepassingen.B. Controleer de terugslagklep.C. Vervang de drukschakelaar.D. Controleer de ontluchting/ Controleer of de wasbak verbonden is met de bovenste aansluiting / Zorg voor een ontluchting (zie de Quick Guide).
4	Motor draait maar levert geen water.	A. Pomp of tank is geblokkeerd.B. Luchtinsluiting in de pomp, of geblokkeerde ontluchtingsopening in het pompuis.	A. Verwijder de blokkade.B. Controleer de werking van het ontluchtingsventiel in de tank. Controleer dat het koolfilter niet nat is.C. Controleer dat de ontluchtingsopening in het pompuis niet geblokkeerd is.
5	De afvoer van het servicestation is langzaam.	A. De persleiding is te lang of heeft te veel bochten.B. Het pompuis lekt.C. Hydraulica of versnijder geblokkeerd.	A. Vergroot de diameter van de persleiding. Verander het leidingwerk om het aantal bochten te verminderen.Werk scherpe bochten om tot flauwe bochten.B. Vervang het pompuis (service-onderdeel).C. Controleer en reinig de hydraulica en de versnijder.
6	Ratelend geluid in de opvoerinstallatie, maar water wordt verpompt.	A. Vreemd voorwerp raakt de waaier/versnijder.	A. Verwijder het vreemde voorwerp.
7	Stank vanuit de tank.	A. Koolfilter is vervuild.	A. Vervang het koolfilter.
