Producttype	Zelfaanzuigende centrifugaalpomp
Merk	DAB
Model	Jet 102 M
Toepassingen	Huishoudelijke watervoorziening, landbouw, tuinieren, industriële diensten
Gepompte vloeistoffen	Schoon water zonder explosieve stoffen, vaste deeltjes of vezels, dichtheid 1000 kg/m³, viscositeit 1 mm²/s
Maximaal debiet	4,8 m³/u
Voedingsspanning	220-240V 50Hz / 110V 50Hz / 115V 60Hz / 230V 60Hz / driefase 230V3-400V3 50/60Hz (afhankelijk van versie)
Opgenomen vermogen	Zie typeplaatje
Motorbeveiligingsgraad	IP44 (IP55 op aanvraag)
Beschermingsgraad aansluitkast	IP55
Motorisolatieklasse	F
Vloeistoftemperatuur	0°C tot +40°C
Maximale werkdruk	0,8 MPa (8 bar)
Aanzuiging	Zelfaanzuigend tot 9 meter
Gewicht	Aangegeven op de verpakking
Opslag	Overdekte, droge plaats, beschermd tegen trillingen
Installatie	Op stevige, goed geventileerde ondergrond, beschermd tegen weersinvloeden
Onderhoud	Alleen door gekwalificeerd personeel, uitschakelen voor ingreep
Veiligheid	Ingebouwde thermische beveiliging (eenfase); aanbevolen differentieelschakelaar 30 mA voor fonteinen
Voedingskabel	Type H05 RN-F (binnen) of H07 RN-F (buiten)

Veelgestelde vragen - Jet 102 M DAB

Hoe moet ik de Jet 102 M pomp aanzuigen?

Verwijder de vuldop, giet schoon water in het pomphuis tot het vol is, en draai de dop weer vast. Drooglopen beschadigt de mechanische afdichting.

Wat te doen als de motor niet start?

Controleer de elektrische aansluitingen, de voedingsspanning en de zekeringen. Als de zekeringen opnieuw doorslaan, kan dit wijzen op een kortsluiting in de motor.

De pomp draait maar pompt geen water, waarom?

Mogelijke oorzaken: onjuiste aanzuiging, verkeerde draairichting (driefase), onvoldoende diameter van de aanzuigslang, of verstopte voetklep.

Het debiet is onvoldoende, wat controleren?

Controleer de voetklep (schoonheid), slijtage van het waaier, diameter van de aanzuigslang, en de draairichting voor driefasemotoren.

De pompt trilt en maakt lawaai, hoe verhelpen?

Zorg ervoor dat de pomp en slangen goed bevestigd zijn. Het geluid kan afkomstig zijn van cavitatie (overmatige vraag) of werking buiten het bereik.

Hoe installeer ik de Jet 102 M pomp correct?

Installeer de pomp op een goed geventileerde plaats, beschermd tegen weersinvloeden, omgevingstemperatuur <40°C. Veranker de pomp stevig en vermijd spanningen op de flenzen. Gebruik voor fonteinen een differentieelschakelaar van 30 mA.

Welk regelmatig onderhoud is nodig?

Geen speciaal onderhoud voor de gebruiker. Ingrepen moeten worden uitgevoerd door gekwalificeerd personeel na het uitschakelen van de pomp.

Kan ik de pomp gebruiken voor andere vloeistoffen dan water?

Nee, de pomp is alleen ontworpen voor schoon water zonder vaste stoffen of agressieve producten. Chemische of schurende vloeistoffen zouden de pomp beschadigen.

Hoe vervang ik de voedingskabel?

Schakel de pomp uit, draai het deksel van de aansluitkast los, koppel de draden los (bruin, blauw, geel-groen), draai de kabelwartel los en vervang door een kabel van hetzelfde type (H05 RN-F of H07 RN-F).

Wat te doen na een lange periode van inactiviteit?

Herhaal de volledige aanzuigprocedure: vul de pomp met schoon water en controleer of de as vrij draait voordat u opnieuw start.

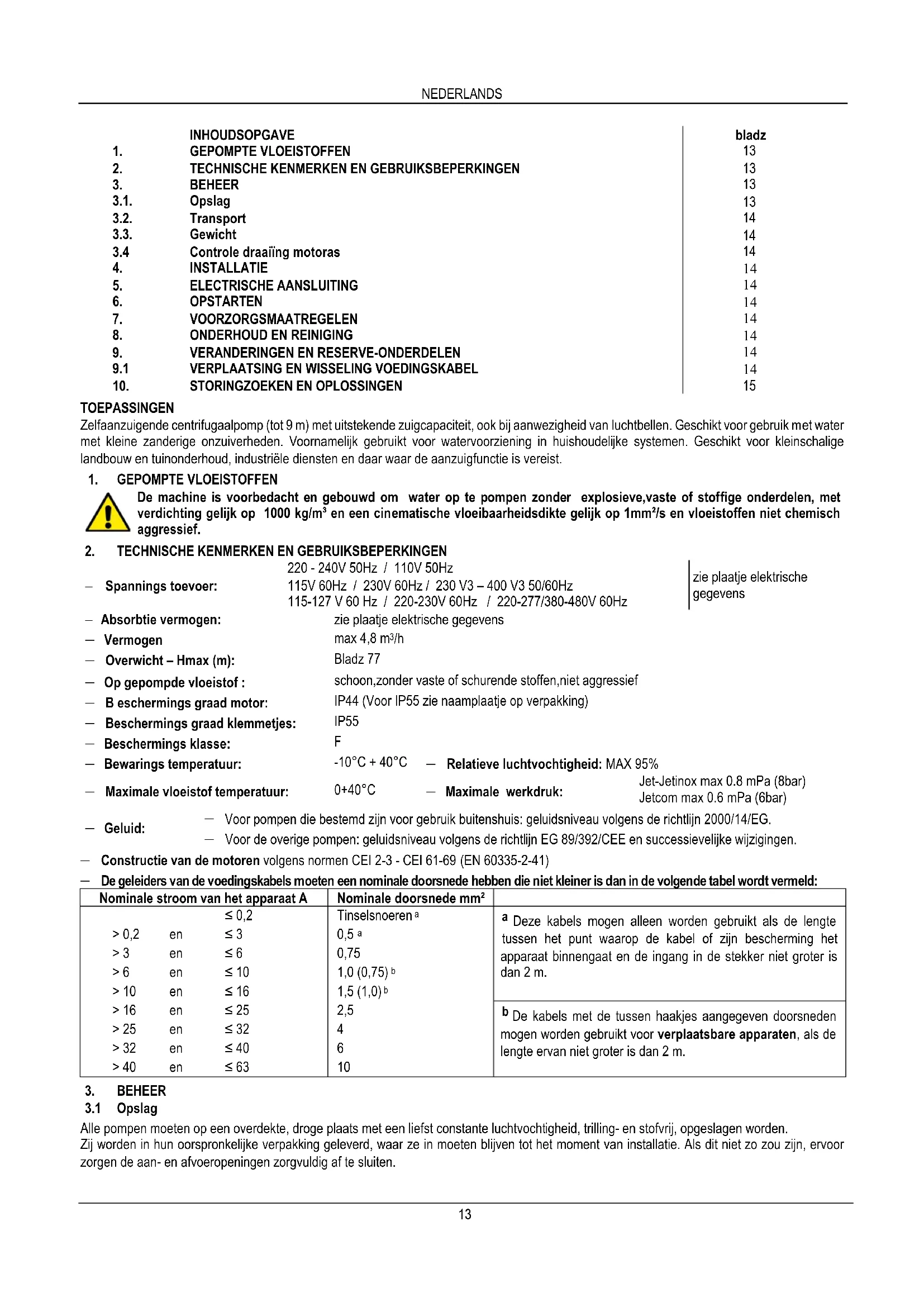

GEBRUIKSAANWIJZING Jet 102 M DAB

Zelfaanzuigende centrifugaalpomp (tot 9 m) met uitstekende zuigcapaciteit, ook bij aanwezigheid van luchtbellen. Geschikt voor gebruik met water met kleine zanderige onzuiverheden. Voornamelijk gebruikt voor watervoorziening in huishoudelijke systemen. Geschikt voor kleinschalige landbouw en tuinonderhoud, industriële diensten en daar waar de aanzuigfunctie is vereist.

1. GEPOMPTE VLOEISTOFFEN

De machine is voorbedacht en gebouwd om water op te pompen zonder explosieve, vaste of stoffige onderdelen, met verdichting gelijk op 1000 kg/m³ en een cinematische vloeibaarheidsdikte gelijk op 1mm²/s en vloeistoffen niet chemisch aggressief.

Spannings toevoer:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz		Zie plaatje elektrische gegevens
Absorbtie vermogen:	zie plaatje elektrische gegevens
Vermogen	max 4,8 m3/h
Overwicht – Hmax (m):	Bladz 77
Op gepompde vloeistof :	schoon,zonder vaste of schurende stoffen,niet aggressief
B eschermings graad motor:	IP44 (Voor IP55 zie naamplaatje op verpakking)
Beschermings graad klemmetjes:	IP55
Beschermings klasse:	F
Bewarings temperatuur:	-10°C + 40°C	— Relatieve luchtvochtigheid: MAX 95%
Maximale vloeistof temperatuur:	0+40°C	— Maximale werkdruk:	Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— Voor pompen die bestemd zijn voor gebruik buitenshuis: geluidsniveau volgens de richtlijn 2000/14/EG.
— Voor de overige pompen: geluidsniveau volgens de richtlijn EG 89/392/CEE en successievelijke wijzigingen.

— Constructie van de motoren volgens normen CEI 2-3 - CEI 61-69 (EN 60335-2-41)

— De geleiders van de voedingskabels moeten een nominale doorsnede hebben die niet kleiner is dan in de volgende tabel wordt vermeld:

Nominale stroom van het apparaat A			Nominale doorsnede mm^2
		≤ 0,2	Tinselsnoerena	aDeze kabels mogen alleen worden gebruikt als de lengte tussen het punt waarop de kabel of zijn bescherming het apparaat binnengaat en de ingang in de stekker niet groter is dan 2 m.
>0,2	en	≤ 3	0,5a
>3	en	≤ 6	0,75
>6	en	≤ 10	1,0 (0,75)b
>10	en	≤ 16	1,5 (1,0)b
>16	en	≤ 25	2,5	bDe kabels met de tussen haakjes aangegeven doorsneden mogen worden gebruikt voorverplaatsbare apparaten, als de lengte ervan niet groter is dan 2 m.
>25	en	≤ 32	4
>32	en	≤ 40	6
>40	en	≤ 63	10

3. BEHEER

3.1 Opslag

Alle pompen moeten op een overdekte, droge plaats met een liefst constante luchtvochtigheid, trilling- en stofvrij, opgeslagen worden. Zij worden in hun oorspronkelijke verpakking geleverd, waar ze in moeten blijven tot het moment van installatie. Als dit niet zo zou zijn, ervoor zorgen de aan- en afvoeropeningen zorgvuldig af te sluiten.

3.2 Transport

Vermijden de producten aan onnodig stoten en botsen te onderwerpen.

Om de eenheid op te tillen en te transporteren hefmachines en de (indien voorzien) standaard bijgeleverde pallet gebruiken.

3.3 Gewicht

De sticker op de verpakking geeft het totaalgewicht van de electropomp aan.

3.4 Controle draaiing motoras

Controleer vóór het installeren van de pomp of de bewegende delen vrij kunner draaien. De ventilatorkap uit de houder van de achterste motorkap verwijderen: met een schroevedraaier inwerken op de inkerving in de motoras aan ventilatiezijde. In geval van blokkering lichtjes met een hamer op de schroevedraaier slaan. (AFB.A)

4. INSTALLATIE

De pompen kunnen wat water bevatten dat achtergebleven is na het testen.

Wij adviseren om de pompen kort uit te spoelen met schoon water, alvorens hen definitief te installeren.

4.1 De elektropomp moet op een goed geventileerde en van onweer beschermde plaats geinstalleerd worden en met een ruimte van waar de temperatuur niet boven de 40°C gaat.Afb.B

4.2 Een stevige bevestiging van de pomp op de fundering vergemakkelijkt de absorbtie van eventuele trillingen door het functioneren van de pomp veroorzaakt.Afb.C

4.3 Voorkomen dat de metallische buizen te veel inspanningen op de pompuitmond doorbrengen, om de mogelijkheden van vervormingen en breuken weg te nemen.Afb.C

4.4 De handgreep voor het heffen en het transport moet altijd aanwezig en goed aan de steun bevestigd zijn bij alle pompen van de draaqbare versie.

4.5 Bij pompen die bestemd zijn voor gebruik in fonteinen buitenshuis, in tuinvijvers of op soortgelijke plaatsen, moet de pomp gevoed worden door middel van een circuit dat voorzien is van een inrichting met differentieelstroom, waarvan de nominale functionele differentieelstroom niet hoger mag zijn dan 30 mA.

Let op: altijd de veiligheidsnormen in acht nemen!

Het elektrische schema goed navolgen die aan de binnenkant van de klemmendoos is aangegeven.

5.1 In de vaste installaties voorzien de Internationale Normen het gebruik van doorkiesknopen met een zekeringshouder basis.

5.2 De monofase motoren zijn van een ingebouwde amperometrische bescherming voorzien aan het net direkt verbonden. De driefasemotoren moeten worden beveiligd met een automatische schakelaar (b.v. magnetothermische schakelaar) die is afgesteld volgens de nominale gegevens van de elektropomp.

5.3 In het voedingsnet moet een inrichting zijn opgenomen dat een volledige afkoppeling verzekert in omstandigheden van overspanningscategorie III.

6. OPSTARTEN

6.1

De pomp niet starten zonder deze helemaal met vloeistof gevuld te hebben.

Voor het starten nagaan dat de pomp op de juiste manier is uitgerust, voorzien aan zijn volledige vulling met schone water, bij de bijpassende gaatje, na de vullingdop te hebben verwijderd die op het pompgedeelte geplaatst is..(afb.F) Een droge functionering brengt onherstelbare schade aan de mechanische houding. De oplaaddop zal daarna zorgzaam weer aangedraaid moeten worden.

6.2 Spanning toevoeren en, voor de driefase versie, de juiste draairichting, dat, wanneer men aan de ventiel kant kijkt met richting van de klok mee moet gaan. Afb.G. Anders twee willekeurige fasesgeleiders door elkaar andersom doen, na de elektropomp uit de spanning te hebben gedaan.

7. VOORZORGSMAATREGELEN

7.1 De elektropomp moet nooit met meer dan 20 starten per uur belast worden om de motor niet met teveel thermische aansporingen te belasten.

7.2 Het weer in werking stellen na een lange onbruikstijd, vereist het herhalen van de bovengenoemde handelingen.

7.3 Het is altijd goede regel de pomp zo naast mogelijk bij de op te pompen vloeistof te plaatsen (Afb.I - Bladz 74)

8. ONDERHOUD EN REINIGING

De elektropomp kan alleen door gekwalificeerd personeel uit elkaar gehaald worden die in bezit zijn van vereiste eisen door de specifieke normen aangegeven. In ieder geval moeten al de reparaties en onderhouds ingrepen plaats vinden alleen na dat de pomp uit het voedingsnet is gekoppeld.

9. VERANDERINGEN EN RESERVE-ONDERDELEN

ledere van tevoren niet toegestane wijziging, haalt het constructie bedrijf van iedere veraantwoording af.

Als de voedingskabel van dit apparaat beschadigd is, dient de reparatie te worden uitgevoerd door gespecialiseerd personeel, om alle risico's te vermijden.

9.1 VERPLAATSING EN WISSELING VOEDINGSKABEL

Voor het doorgaan moet men zich verzekeren dat de elektropomp niet met het voedingsnet is aangesloten.

Voor de versie zonder drukker: De klemdekker verplaatsen door zijn vier bouten los te maken. De drie klemmetjes L - N - ⏻ los draaien en zo ook de bruine draad losrijgen, de blauwe en de gele-groene draad, uit de voedingskabel, na de drukker los te hebben gemaakt.

Versie met drukker soort TELEMECANIQUE / SQUARE D - TELEMECANIQUE / ITALTECNICA:

- kabelstuk met drukkerstekker: de drukker boutdeksel losmaken met behulp van een schroevendraaier en de deksel verplaatsen door het loshaken van de drukker basis. De gele-groene draad wegrijgen door de aan de linker zijde geplaatste aard klemmetje los te schroeven. Wegrijgen, aan dezelfde kant, de blauwe en bruine draad van hun bijpassende klemmetjes, door de op deze geplaatste bouten, los te maken. De drukkerkabel bout op de linker zijde losmaken en de zo losverbonden kabel wegrijgen.

- kabelstuk van drukker tot klemmetjes: de bout van de dekseldrukker met behulp van een schroevendraaier losmaken en de deksel losshaken uit de drukkerbasis. De gele-groene draad losrijgen door het aardklemmetje aan de rechter zijde los te maken. Los rijgen, altijd op dezelfde kant, de blauwe en de bruine draad uit de bijpassende klemmetjes, door het losdraaien van de op deze geplaatste bouten los te maken. De bout van de drukkerkabel van de drukker losmaken op de rechter zijde en de losverbonden kabel wegrijgen. Verplaatsen de klemmetjesdekker, zijn vier bouten losdraaien. De drie klemmetjes L - N - ⏻ losdraaien en de drie draden, bruin, blauw en geel-groen, uit de drukker afkomstige, losrijgen, na de kabeldrukker los te hebben gemaakt.

Het verwisselen van de voedingskabel moet door middel van een kabel van hetzelfde type gebeuren (vb.H05 RN-F of H07 RN-F volgens installatie) en met hetzelfde uiteinde, volgens de omgekeerde werkvolgorde voor de demontage.

OPLETTEN: aan de hand van de installatie en in geval van pompen zonder kabel, voedings kabel voorbereiden H05 RN-F type voor binnen gebruik en H07 RN-F type voor buiten gebruik, compleet met stekker (EN 60335-2-41). Voor voedingskabels zonder stekker moet een afkoppelinrichting van het voedingsnet worden voorzien (bijvoorbeeld een magnetothermische schakelaar) met scheiding tussen de contacten van minstens 3 mm per pool.

10. STORINGZOEKEN EN OPLOSSINGEN

ONGEMAKKEN	ONDERZOEKEN (mogelijke oorzaak)	OPLOSSINGEN
1. De motor start niet en maakt geen lawaai.	A. Elektrische aansluitingen nagaan.B. Nagaan dat de motor onder druk staat.C. De beschermings zekeringen.	C. Indien verbrandt vervangen.N.B.: het heventueel zich direkt herhalen van het mancament kan betekenen dat de motor in kortsluiting staat.
2. De motor start niet maar doet lawaai.	A. Zich verzekeren dat de netspanning overeenkomt met datgene wat er op het naamplaatje staat.B. Nagaan dat de aansluitingen goed zijn.C. Op de klemmen nagaan de aanwezigheid van alle fases (3 ~).D. Onderzoek naar mogeliike verstoppingen van de motor of van de pomp.E. Nagaan de toestand van de condensator.	B. Eventuele fouten corregeren.C. Anders de afwezige fase herstellen.D. Verstoppingen verwijderen.E. De condensator vervang.
3. De motor draait moeilijk.	A. Zich verzen dat er geen onvoldoende voedings spanning is.B. Nagaaan mogelijke wrifingen tussen de bewegende en vaste delen.	B. Zorgen om de wrijfinges oorzaken op te sporen.
4. De pomp werkt.	A. De pomp is niet correct aangesloten.B. De correcte draairichting in de driefase motoren nagaan.C. Onvoldoende diameter van de opzuigingsbuis.D. Verstopte bodemklep.	A. De pomp met water vullen en de opzuigigsbuis, indien niet zelfvissend, dan met de opzuiging doorgaan.B. Onderling twee voedings draden verwisselen.C. Buis vervangen met een van grotere diameter.D. Deze schoonmaken.
5. De pomp vist niet.	A. De opzuigingbuis of de bodemklep zuigen luoht.B. De negatieve helling van de opzuiginggsbuis vergemakkelijkt de vorming van luchtzakken.	A. Het ongemak verwijderen en de handeling herhalen.B. De helling van de buis herstellen.
6. De pomp voert een onvoldoende druk uit.	A. De voetklep is verstopt.B. De draaier is versleten of verstopt.C. Opzuigingbuis met onvoldoende diameter.D. De correcte draairichting nagaan in de driefase motoren.	A. Deze schoonmaken.B. De verstoppingen verwijderen of de versleten delen vervangen.C. De buis vervangen met een van grotere diameter.D. Onderling twee voedingsdraden verwisselen.
7. De pomp trilt met een rumoerige geluid.	A. Nagaan dat de pomp en de buizen goedzijn aangesloten.B. De pomp heeft een holte d.w.z. er is meer watwr nodig dan opgepompd kan worden.C. De pomp werkt meer dan wat aangegeven staat.	A. Met meer zorg de losgekomaken delen vastmaken.B. De opzuiginngs hoogte beperken of drukbelasting controleren.C. Kan nuttig zijn de belasting te beperken.
