| Ürün Tipi | Kendinden emişli santrifüj pompa |
| Marka | DAB |
| Model | Jet 102 M |
| Uygulamalar | Evsel su temini, tarım, bahçecilik, endüstriyel hizmetler |
| Pompalanan sıvılar | Patlayıcı madde, katı parçacık veya lif içermeyen temiz su, yoğunluk 1000 kg/m³, viskozite 1 mm²/s |
| Maksimum debi | 4,8 m³/saat |
| Besleme gerilimi | 220-240V 50Hz / 110V 50Hz / 115V 60Hz / 230V 60Hz / üç fazlı 230V3-400V3 50/60Hz (versiyona göre) |
| Çekilen güç | Etiket plakasına bakın |
| Motor koruma derecesi | IP44 (talep üzerine IP55) |
| Terminal kutusu koruma derecesi | IP55 |
| Motor yalıtım sınıfı | F |
| Sıvı sıcaklığı | 0°C ila +40°C |
| Maksimum çalışma basıncı | 0,8 MPa (8 bar) |
| Emiş | 9 metreye kadar kendinden emişli |
| Ağırlık | Ambalaj üzerinde belirtilmiştir |
| Depolama | Kapalı, kuru, titreşimsiz bir yerde |
| Kurulum | Sağlam, iyi havalandırılmış, hava koşullarından korunmuş bir taban üzerinde |
| Bakım | Sadece kalifiye personel tarafından, müdahale öncesi fişi çekin |
| Güvenlik | Dahili termal koruma (tek fazlı); çeşmeler için 30 mA kaçak akım koruma şalteri önerilir |
| Besleme kablosu | Tip H05 RN-F (iç mekan) veya H07 RN-F (dış mekan) |
Sık sorulan sorular - Jet 102 M DAB
Kullanıcıların soruları hakkında Jet 102 M DAB
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Pompa PDF formatında ücretsiz! Kılavuzunuzu bulun Jet 102 M - DAB ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. Jet 102 M markasının DAB.

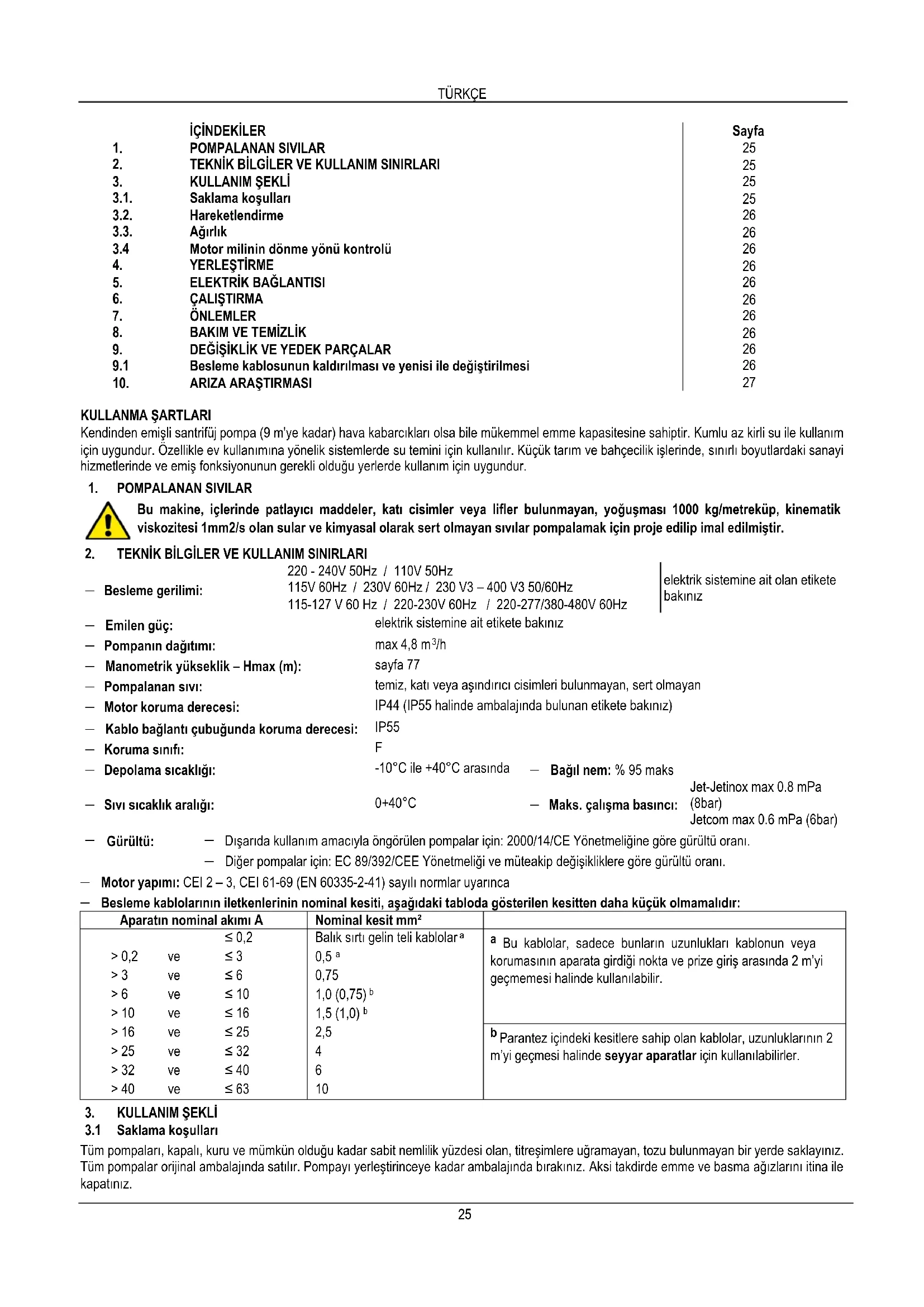

KULLANIM KILAVUZU Jet 102 M DAB
| iÇİNDEKİLER | Sayfa | |
| 1. | POMPALANAN SIVILAR | 25 |
| 2. | TEKNİK BİLGİLER VE KULLANIM SINIRLARI | 25 |
| 3. | KULLANIM ŞEKLİ | 25 |
| 3.1. | Saklama koşulları | 25 |
| 3.2. | Hareketlendirme | 26 |
| 3.3. | Ağırlık | 26 |
| 3.4 | Motor milinin dönme yönü kontrolü | 26 |
| 4. | YERLEŞTİRME | 26 |
| 5. | ELEKTRİK BAĞLANTISI | 26 |
| 6. | ÇALIŞTIRMA | 26 |
| 7. | ÖNLEMLER | 26 |
| 8. | BAKIM VE TEMİZLİK | 26 |
| 9. | DEĞİŞİKLİK VE YEDEK PARÇALAR | 26 |
| 9.1 | Besleme kablosunun kaldırılması ve yenisi ile değiştirilmesi | 26 |
| 10. | ARIZA ARAŞTIRMASI | 27 |
KULLANMA ŞARTLARI
Kendinden emişli santrifüj pompa (9 m'ye kadar) hava kabarcıkları olsa bile mükemmel emme kapasitesine sahiptir. Kumlu az kirli su ile kullanım için uygundur. Özellikle ev kullanımına yönelik sistemlerde su temini için kullanılır. Küçük tarım ve bahşecilik işlerinde, sınırlı boyutlardaki sanayi hizmetlerinde ve emiş fonksiyonunun gerekli olduğu yerlerde kullanım için uygundur.
1. POMPALANAN SIVILAR
Bu makine, içerisinde patlayıcı maddeler, katı cisimler veya lifler bulunmayan, yoğuşması 1000 kg/metreküp, kinematik viskozitesi 1mm2/s olan sular ve kimyasal olarak sert olmayan sıvılar pompalamak için proje edilip imal edilmiştir.
2. TEKNİK BİLGİLER VE KULLANIM SINIRLARI
| 220 - 240V 50Hz / 110V 50Hz | elektrik sistemine ait olan etikete bakınız | ||
| — Besleme gerilimi: | 115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz | ||
| 115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz | |||
| — Emilen güç: | elektrik sistemine ait etikete bakınız | ||
| — Pompanın dağıtımı: | max 4,8 m^3/h | ||
| — Manometrik yükseklik – Hmax (m): | sayfa 77 | ||
| — Pompalanan sıvı: | temiz, katı veya aşındırıcı cisimleri bulunmayan, sert olmayan | ||
| — Motor koruma derecesi: | IP44 (IP55 halinde ambalajında bulunan etikete bakınız) | ||
| — Kablo bağlantı çubuğunda koruma derecesi: | IP55 | ||
| — Koruma sınıfı: | F | ||
| — Depolama sıcaklığı: | -10^ ile +40^ arasında | — Bağıl nem: % 95 maks | Jet-Jetinox max 0.8 mPa(8bar)Jetcom max 0.6 mPa (6bar) |
| — Sıvı sıcaklık aralığı: | 0+40^ | — Maks. çalışma basıncı: | |
— Gürültü: — Dışarıda kullanım amacıyla öngörülen pompalar için: 2000/14/CE Yönetmeliğine göre gürültü oranı.
— Diğer pompalar için: EC 89/392/CEE Yönetmeliği ve müteakip değişikliklere göre gürültü oranı.
— Motor yapımı: CEI 2 – 3, CEI 61-69 (EN 60335-2-41) sayılı normlar uyarınca
— Besleme kablolarının iletkenlerinin nominal kesiti, aşağıdaki tabloda gösterilen kesitten daha küçük olmamalıdır:
| Aparatın nominal akımı A | Nominal kesit mm^2 | |||
| ≤ 0,2 | Balık sırtı gelin teli kablolar ^a | ^a Bu kablolar, sadece bunların uzunlukları kablonun veya korumasının aparata girdiği nokta ve prize giriş arasında 2 m’yi geçmemesi halinde kullanılabilir. | ||
| >0,2 | ve | ≤ 3 | 0,5 ^a | |
| >3 | ve | ≤ 6 | 0,75 | |
| >6 | ve | ≤ 10 | 1,0 (0,75) ^b | |
| >10 | ve | ≤ 16 | 1,5 (1,0) ^b | |
| >16 | ve | ≤ 25 | 2,5 | ^b Parantez içindeki kesitlere sahip olan kablolar, uzunluklarının 2 m’yi geçmişi halinde seyyar aparatlar için kullanılabilirler. |
| >25 | ve | ≤ 32 | 4 | |
| >32 | ve | ≤ 40 | 6 | |
| >40 | ve | ≤ 63 | 10 | |
3. KULLANIM ŞEKLI
3.1 Saklama koşulları
Tüm pompaları, kapalı, kuru ve mümkün olduğu kadar sabit nemlilik yüzdesi olan, titreşimlere uğramayan, tozu bulunmayan bir yerde saklayınız. Tüm pompalar orijinal ambalajında satılır. Pompayı yerleştirinceye kadar ambalajında bırakınız. Aksi takdirde emme ve basma ağızlarını itina ile kapatınız.
3.2 Hareketlendirme
Ürünlerin itina ile hareketlendirilmesine dikkat ediniz.
Takımı yukarı kaldırmak ve taşımak için (öngörüldüğü takdirde) makine ile verilen paleti kullanarak kaldırıcılardan yararlanabilirsiniz.
3.3 Ağırlık
Ambalajda bulunan yapışkan etikette cihazın toplam ağırlığı yazılmıştır.
3.4 Motor milinin dönme yönü kontrolü
Pompayı yerleştirmeden önce hareketli parçaların serbestçe döndüğünü kontrol etmek gerekir. Bunu yapmak için, vantilatör kapağını motorun arka kapağının yuvasından çekip çıkarın, havalandırma tarafından motor milinde bulunan yivin içine bir tornavida koyup mili döndürmeye çalışınız. Blokaj halinde tornavida, üzerine bir çekiç ile hafifçe vurularak döndürülmelidir. Şekil A
4. YERLEŞTİRME
Pompalarda, testler esnasında kalmış olması mümkün az miktarda su mevcut olabilir. Pompaları, kesin montaj öncesinde kısaca temiz su ile yıkamanız tavsiye edilir.
4.1 Elektrikli pompa iyice havalandırılmış, kötü hava şartlarından korunmuş, çevre sıcaklığının 40°C'yi aşmadığı bir yerde yerleştirilmelidir. Şekil B.
4.2 Pompanın taşıma yüzeyine sağlamca tespit edilmesi, pompa çalışmasının muhtemelen doğurduğu titreşimlerin emilmesini kolaylaştırır. Şekil C.
4.3 Pompayı kırmamak veya biçimini bozmamak için metal boruların pompanın ağızlarına fazla zorlama yapmalarını önleyiniz. Şekil C.
4.4 Tüm taşınabilir pompalarda yukarı kaldırma ve taşıma tutamağı daima mevcut olup mesnede dayandırılıp iyice tespit edilmelidir.
4.5 Dış mekandaki çeşmelerde, küçük bahçe havuzlarında ve benzeri yerlerde kullanılacak pompalar için pompanın, nominal işleme diferansiyel akımı 30 mA'yı geçmeyen diferansiyel akımlı bir aygıt ile donatılmış bir devre aracılığıyla beslenmesi gerekir.
5. ELEKTRİK BAĞLANTISI:
Dikkat: güvenlik talimatlarına özen gösteriniz!
Bağlantı kutusunun içinde bulunan elektrik şemalarına özen gösteriniz!
5.1 Sabit tesislerde Uluslararası Normlar uyarınca sigorta kutusu ile donatılan bölümlü devre kesiciler kullanılmalıdır.
5.2 Tek fazlı motorlar, pompanın gövdesinin içinde bulunan termistör koruması ile donatılmış olup elektrik şebekesine direkt olarak bağlanabilir. Trifaz motorlar, elektro pompanın plaka verilerine göre ayarlanmış otomatik şalter (örneğin manyetotermik) belirtilmiş boyutlandırmaya uygun sigortalar ile korunmalıdır.
5.3 Besleme şebekesinde, aşırı gerilim kategorisi III şartlarında komple ayırmayı garanti edecek bir cihazın öngörülmesi zorunludur.
6. ÇALIŞTIRMA
6.1
Pompayı sıvı ile tamamıyla doldurmadan çalıştırmayınız.
Pompayı çalıştırmadan önce pompanın düzenli olarak çalışmaya hazır olduğunu kontrol edin. Pompa gövdesinde bulunan yükleme deliği kapağını kaldırdıktan sonra özel deliği kullanarak pompayı temiz su ile tamamen doldurunuz (Şekil F). Pompa susuz çalıştırılarak mekanik keçeye onarılamaz zararlar verilebilir. Sonra yükleme deliği kapağı itina ile yerleştirilip sıkılacaktır.
6.2 Enerji verin. Üç fazlı versiyonlarda dönme yönünü kontrol ediniz. Motora vantilatör tarafından bakılarak doğru dönme yönü saatin yelkovanının yönü olmalıdır. Şekil G. Aksi takdirde, pompanın elektrik şebekesiyle bağlantısını kestikten sonra beslemeye ait herhangi iki fazın yerlerini değiştiriniz.
7. ÖNLEMLER
7.1 Motoru gereğinden fazla ısıtmamak için pompa bir saatte 20 kezden daha fazla çalıştırılmamalıdır.
7.2 Pompayı çok zaman kullanmadıktan sonra çalıştırma işlemi, yukarda belirtilen işlemleri yeniden yapmanızı gerektirir.
7.3 Pompayı pompalanacak sıvıya mümkün olduğu kadar yakın bir yerde yerleştiriniz. (Şekil I – sayfa 74)
8. BAKIM VE TEMİZLİK
Elektrikli pompa sadece eğitim görmüş, yürürlükteki normlara uygun niteliklere sahip olan vasıflı personel tarafından sökülebilir. Her halde pompa üzerinde yapılması gereken herhangi bir tamir ve bakım işi pompanın besleme şebekesiyle bağlantısı kesilerek yapılmalıdır
9. DEĞİŞİKLİK VE YEDEK PARÇALAR
İmalatçı, önceden izin verilmeyen herhangi bir değişiklik yapıldıktan sonra hiçbir şekilde sorumlu değildir.
Bu cihazın besleme kablosunun hasar görmüş olması halinde tamirat, her türlü riski önlemek amacı ile, uzman elemanlar tarafından gerçekleştirilmelidir.
9.1 Besleme kablosunun kaldırılması ve yenisi ile değiştirilmesi
Bu işlemi yapmadan önce elektrikli pompanın elektrik şebekesiyle bağlantısı kesilmiş olduğunu kontrol ediniz.
Presostatsız versiyonda: numaralı kablo bağlantı çubuğu kapağını üzerinde bulunan dört vidasını sökerek kaldırınız. kablo rakorunu gevşettikten sonra L - N - ⊥ toprak bağlantı vidasını sökün ve besleme kablosundan gelen kahverengi teli, mavi renkli teli ve sarı-yeşil renkli teli çekip çıkarınız.
TELEMECANIQUE / SQUARE D – TELEMECANIQUE / ITALTECNICA tipi presostatlı versiyonda:
- presostattan fişli kablo parçası: presostat kapağı vidasını bir tornavida yardımıyla sökün, kapağı kancalardan kurtarak presostat tabanından ayırıp kaldırınız. Sol taraftaki topraklama bağlantısını sökerek sarı-yeşil renkli teli çekip çıkarınız. Aynı tarafta, mavi renkli tel ile
kahverengi teli gevşetilmesi gereken vidaların bulunduğu bağlantılarından çekip çıkarınız. Presostatın sol taraftaki kablo rakoru somununu gevşetin, sonra bağlantısı kesilen kabloyu çekip çıkarınız.
- presostattan kablo bağlantı çubuğuna giden kablo parçası: presostat kapağı vidasını bir tornavida yardımıyla sökün, kapağı kancalardan kurtararak presostat tabanından ayırıp kaldırınız. Sağ taraftaki topraklama bağlantısını sökerek sarı-yeşil renkli teli çekip çıkarınız. Aynı tarafta, mavi renkli tel ile kahverengi teli gevşetilmesi gereken vidaların bulunduğu bağlantılarından çekip çıkarınız. Presostatın sağ taraftaki kablo rakoru somununu gevşetin, sonra bağlantısı kesilen kabloyu çekip çıkarınız. kablo bağlantı çubuğu kapağını üzerinde bulunan dört vidasını
sökerek kaldırınız. kablo rakorunu gevşettikten sonra L - N - ⏻ toprak bağlantı vidasını sökün ve besleme kablosundan gelen kahverengi teli, mavi renkli teli ve sarı-yeşil renkli teli çekip çıkarınız.
Besleme kablosu, aynı özellikleri (tesisata göre, örneğin H05 RN-F veya H07 RN-F tipi) ve aynı ucu olan bir kablo ile değiştirilecektir. Kablonun değiştirilmesi için yapılacak işlemler onun kaldırılması için uygulanacak yöntemden öngörülen işlemlerin tam tersidir.
DİKKAT: pompanın yerleştirilmesi gereken yere göre, pompanın kablo ile donatılmaması durumunda kapalı yerlerde kullanım için H05 RN-F tipi, açık havada kullanım için H07 RN-F tipi fişli besleme kabloları kullanılmalıdır. Fiş ile donatılmamış besleme kabloları için, her kutup için en az 3 mm ayırma kontağı ile (örneğin manyetotermik) besleme şekebesinden bir devreden çıkarma aygıtı öngörülmesi gerekir.
- ARIZA ARAŞTIRMASI
| ARIZA | KONTROL (mümkün sebepler) | ÇÖZÜM |
| 1. Motor hareket etmiyor ve gürültü yapmıyor. | A. Pompanın elektrikle bağlantılarını kontrol ediniz.B. Gerilimin olduğunu kontrol ediniz.C. Sigortaları kontrol ediniz. | C. Sigortalar yanmış ise yenisi ile değiştirilecektir.⇒ Buna rağmen sigortalar hemen yanarsa motor kısa devre durumunda bulunur. |
| 2. Motor hareket etmemesine rağmen gürültü yapıyor. | A. Etiketde yazılı gerilim ile besleme geriliminin birbirlerine uygun olduklarıı kontrol ediniz.B. Bağlantıların doğru şekilde yapılmış olduğunu kontrol ediniz.C. Bağlantı kutusunda tüm (3 ~) fazların bulunduğunu kontrol ediniz.D. Pompanın veya motorun tıkanıklıklarının bulunup bulunmadığını kontrol ediniz.E. Kondansatör durumunu kontrol ediniz. | B. Muhtemel hataları düzeltiniz.C. Gerektiği takdirde eksik olan fazı doğru konumuna getiriniz.D. Sıkışıklığı gideriniz.E. Kondansatörü yenisi ile değiştiriniz. |
| 3. Motor güçlükle dönüyor. | A. Besleme geriliminin yetersiz olmadığını kontrol ediniz.B. Hareketli parçaların sabit parçalara dokunup dokunmadığını kontrol ediniz. | B. Temasın sebeplerini ortadan kaldırınız. |
| 4. Pompa dağıtım yapmıyor. | A. Pompa, doğru biçimde çalışmaya hazır değildir.B. Üç fazlı motorlarda doğru dönme yönünü kontrol ediniz.C. Çapı yetersiz olan bir emme borusu kullanılıyor.D. Dip valfı tıkanıktır. | A. Pompanın kendinden emişli olmaması durumunda emme borusunu su ile doldurarak pompayı çalışmaya hazırlayınız.B. Beslemeye ait iki fazın yerlerini değiştiriniz.C. Emme borusunu daha büyük çapı olan yenisi ile değiştiriniz.D. Dip valfını temizleyiniz. |
| 5. Pompa su ile dolmuyor. | A. Emme borusu veya dip valfı hava emiyor.B. Emme borusunun eğimi hava kabarcık oluşumunu kolaylaştırıyor. | A. Olayı önleyip pompanın içine su döküp pompayı çalışmaya hazırlayınız.B. Emme borusunun eğimini düzeltiniz. |
| 6. Debi indirimlidir. | A. Dip valfı tıkanıktır.B. Pompa dişlisi aşınmış veya tıkanıktır.C. Emme borunun çapı çok küçüktır.D. Üç fazlı motorlarda doğru dönme yönünü kontrol ediniz. | A. Dip valfını temizleyiniz.B. Pompa dişlisini yenisi ile değiştirin veya tıkanıklıklardan temizleyiniz.C. Boruyu daha büyük çapı olan yenisi ile değiştiriniz.D. Beslemeye ait iki fazın yerlerini değiştiriniz. |
| 7. Pompa gürültü yaparak titriyor. | A. Pompa ve boruların iyi bir biçimde tespit edildiğini kontrol ediniz.B. Pompa, kavitasyon olaylarıyla çalışıyor, yani pompalayabildiği su miktarından daha çok su istiyor.C. Pompa etiketde gösterilen değerlere özen gösterilmediği bir durumda çalışıyor. | A. Gevşetilmiş parçaları tespit ediniz.B. Emme yüksekliğini azaltıp yükleme kaçırmalarını kontrol ediniz.C. Basma hattında pompanın dağıtımını azaltma yararlı olabilir. |
