Ürün Tipi	Esyline pompalar için genişletme modülü
Besleme	100-240 VAC, 50-60 Hz, 125 mA (maks)
Dijital Girişler	4 opto-izole giriş (DC veya AC 50-60 Hz)
Röle Çıkışları	4 NO kontak, maks 5 A @ 230 VAC (dirençli), 2.5 A (endüktif)
Basınç Sensörü	HUBA 0-25 bar sensör için 1 giriş
Seri Haberleşme	RS485 Modbus RTU (yarı çift yönlü, 32 cihaza kadar)
Kablosuz Haberleşme	Wifi 802.11 b/g/n 2.4 GHz, Bluetooth V4.2 BR/EDR/BLE, özel DAB (IEEE 802.15.4)
Koruma Sınıfı	IP55
Çalışma Sıcaklığı	0 °C ila +50 °C
Kullanıcı Arayüzü	Durum LED'leri ve dokunmatik düğmeler (Kablosuz, Wifi)
Kontrol Uygulaması	DConnect (Akıllı Çözüm) - yapılandırma ve güncelleme
Firmware Güncelleme	DConnect uygulaması üzerinden (süre ≤ 5 dakika)
Montaj	Çıkarılabilir ön panel ile duvar montajı
Güç Kablosu Kesiti	Bakır min. 0.8 mm² (AWG 18), kılıf çapı 5-10 mm
Giriş Terminalleri	Maks. kablo kesiti 1.5 mm²
Çıkış Terminalleri	Maks. kablo kesiti 2.5 mm²
Yalıtım Sınıfı	Sınıf I
Güvenlik Standartları	CEI 64/2 (İtalya), CEI 364 (teknik personel)
Üretim Yeri	İtalya (DAB markası)

Sık sorulan sorular - ESY I/O DAB

ESY I/O modülü nasıl kurulur?

Kurulum kalifiye personel tarafından yapılmalıdır. Delikler açılıp dübeller takıldıktan sonra arka panel duvara sabitlenmeli, ardından elektrik bağlantıları (100-240 VAC besleme) ve giriş/çıkış bağlantıları şemaya göre yapılmalıdır. Ön panel 4 vidayı sıkarak kapatılır.

ESY I/O cihazı DConnect uygulamasına nasıl bağlanır?

DConnect (Akıllı Çözüm) uygulamasını indirin. Bluetooth veya noktadan noktaya modda Wifi bağlantısı kullanın. Uygulamada Esy I/O ürününü seçin ve doğrudan bağlantı için talimatları izleyin.

Özel kablosuz yapılandırma nasıl sıfırlanır?

'Kablosuz' dokunmatik düğmesine 5 saniye basılı tutun, mavi LED yanıp sönene ve ardından sönene kadar bekleyin. Ağ yapılandırması silinecektir.

Arayüzdeki farklı LED'ler ne anlama geliyor?

Güç LED'i beyaz; hata LED'i kırmızı yanıp söner; basınç LED'i yeşil; Modbus LED'i yeşil/kırmızı; İnternet LED'i mavi (RFU); Bluetooth LED'i mavi; 4 giriş LED'i yeşil; 4 çıkış LED'i sarı; DAB kablosuz LED'i mavi; Wifi LED'i mavi. Detaylar için kılavuzdaki Tablo 1'e bakın.

Güç LED'i yanmazsa ne yapmalıyım?

Güç kablosunu (100-240 VAC, min. 0.8 mm² kesit) ve kısa devre olmadığını kontrol edin. Sorun devam ederse, gücü kesin ve bağlantıları inceleyin.

HUBA 0-25 bar modeli dışında bir basınç sensörü kullanabilir miyim?

Şu anda yalnızca HUBA 0-25 bar basınç sensörü desteklenmektedir. Seçim DConnect uygulaması üzerinden yapılır. Diğer sensörlerin kullanımı garanti edilmez.

Modbus haberleşmesi nasıl yapılandırılır?

DConnect uygulaması üzerinden Modbus modunu etkinleştirin ve baud hızı (2400 ile 115200 arası), eşlik (Yok, Çift, Tek), durdurma biti sayısı (1 veya 2), yanıt gecikmesi (0-1000 ms) ve slave ID (1-247) ayarlarını yapın. RS485 kablolaması doğru olmalıdır (A, B, GND terminalleri).

Modbus veriyolundaki maksimum cihaz sayısı nedir?

RS485 veriyolunda 32 cihazı aşmamak önerilir. İlk ve son cihazda bir sonlandırma direnci (120 ohm) gerekebilir.

Modülün firmware'i nasıl güncellenir?

Güncellemeleri kontrol etmek ve yüklemek için DConnect uygulamasını kullanın. Güncelleme 5 dakika kadar sürebilir ve cihaz otomatik olarak yeniden başlatılır. İşlem sırasında güç kaynağının stabil olduğundan emin olun.

'Besleme gerilimi yetersiz' hatası durumunda ne yapmalıyım (hata LED'i 1 kez yanıp söner)?

Sensör, giriş ve çıkış kablolamasından kaynaklanan olası aşırı yükleri kontrol edin. Yükü azaltın veya beslemeyi kontrol edin. Sorun devam ederse teknik servisle iletişime geçin.

KULLANIM KILAVUZU ESY I/O DAB

KURMA VE BAKIM BİLGİLERİ (TR)

INSTALLÁCIÓS ÉS KARBANTARTÁSI KÉZIKÖNYV (HU)

1.x.x donanım yazılımı (firmware) sürümleri için geçerli kılavuz (TR)

1.1 Ambalaj içeriği.... 170
1.2 Uygulamalar 170

1. KURULUM....170

2.1 Elektrik bağlantıları 171
2.2 Ürün özellikleri 171
2.3 Kullanıcı arayüzü....172
2.4 APP aracılığıyla yerel bağlantı 173
2.5 Yazılımın güncellenmesi....173
2.6 Dab Müseccel Wireless Bağlantı 173
2.7 Optik izolasyonlu dijital girişler 174
2.8 Çıkış kontakları....175
2.9 Uzak basınç sensörü 176
2.10 RS485 Modbus RTU Bağlantı.... 177
2.11 Anormal durumların yönetimi 179

1. PROBLEMLERİN GİDERİLMESİ....180

AÇIKLAMA

Bu kılavuzda aşağıdaki semboller kullanılmaktadır:

GENEL TEHLİKE DURUMU.

Aşağıdaki talimatlara uyulmaması, kişilere ve eşyalara hasar gelmesine neden olabilir..

ELEKTRİK ŞOKU TEHLİKESİ DURUMU.

Aşağıdaki talimatlara uyulmaması, kişi güvenliği açısından ciddi risk durumuna neden olabilir.

Notlar ve genel bilgiler.

UYARILAR

İşbu incelemenin konusu ürünler, profesyonel ekipmanlar tipolojisine girer ve izolasyon sınıfı 1 kapsamına dahildir.

Pompayı kurmaya başlamadan önce lütfen bu kılavuzu dikkatle okuyun. Ürünün kurulumu ve çalışması cihazın kurulduğu ülkede geçerli güvenlik kurallarına uygun olmalıdır. Bu işlem titizlikle ve ustalıkla yapılmalıdır.

Güvenlik kurallarına uyulmaması, kişilerin can güvenliği açısından tehlike yaratmak ve cihazları zarara uğratmak ile birlikte, garanti çerçevesinde yapılacak her türlü müdahale hakkının kaybedilmesine sebep olacaktır.

Uzman personel

Kurma işlemi, konuya ilişkin spesifik standartlar bağlamında öngörülen teknik niteliklere sahip olan uzman ve ehliyet sahibi personel tarafından gerçekleştirilmelidir. Vasıflı personel olarak formasyon, tecrübe ve eğitimlerinden, kazalardan korunma ve çalışma şartları ile ilgili normlar, yönerge ve tedbirleri bildiklerinden dolayı tesisat güvenliğinden sorumlu teknisyen tarafından yapılması gereken herhangi işlem yapmaya izin verilen, bu işlemlerde herhangi tehlike önleyebilen kişiler adlandırılır. (Teknik personel tanımı IEC 364).

Bu cihaz; 8 yaşından küçük olmayan çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri tam gelişmemiş kişiler veya cihazı hiç kullanmamış veya cihaz hakkında gerekli bilgiye sahip olmayan kişiler tarafından, sadece denetim altında tutuldukları sürece veya cihazın güvenlik içinde kullanımına dair ve bundan kaynaklanabilecek tehlikeleri anlayabilecek şekilde bilgilendirildikten sonra kullanılabilir.

TÜRKÇE

Güvenlik

Cihazın kullanımına sadece elektrik tesisatının, ürünün kurulması gereken ülkede geçerli yönergelerden öngörülen güvenlik önlemlerine uygun özelliklere sahip olduğu takdirde izin verilir (İtalya için CEI 64/2).

Güç besleme kablosu, asla cihazı taşımak veya cihazın yerini değiştirmek için kullanılmamalıdır

Fişi prizden çıkarmak için asla kabloyu çekmeyin.

Uyarılara uymama sonucunda kişilerin hayatını ve sağlığını ve nesnelerin sağlamlığını ağır şekilde tehlikeye sokan bir durum ortaya çıkabilir, ayrıca garanti süresi boyunca ücretsiz olan herhangi bir tamir hakkı düşer

Özel uyarılar

Tesisin elektrik veya mekanik kısımları üzerinde müdahalede bulunmadan önce daima şebeke gerilimini kesin. Aparatın besleme gerilimini kestikten sonra ve aparatın kendisini açmadan önce en az beş dakika bekleyin. Sadece sağlam şekilde kablajlanmış şebeke bağlantılarına izin verilir.

1. GENEL

ESY I/O, Esyline serisi ürünlerine: optik izolasyonlu giriş ve çıkış, Rs485 MODBUS RTU yoluyla BMS sistemleri aracılığıyla erişim, uzak basınç sensörü sağlamak için tasarlanmıştır.

ESY I/O, Dconnect APP aracılığıyla konfügüre edilir ve güncellenir.

1.1 Ambalaj içeriği

• ESY I/O
• Hızlı Kılavuz

1.2 Uygulamalar

Esy I/O aşağıdaki uygulamaları mümkün kılar :

• RS485 MODBUS RTU arayüz ile donatılmış BMS (Build Management System- Bina Yönetim Sistemi) sistemlerine bağlantı
• Temiz kontaklı giriş ile bağlantı (Örneğin Şamandıralar)
• Çıkış bağlantısı, (örneğin sirenler)
• Yük kayıplarını telafi edecek şekilde, uzak basınç sensörü bağlantısı

2. KURULUM

İlk defa kurulum için, duvara montaj gerekli ise, işlemleri aşağıda tanımlandığı gibi gerçekleştirin:

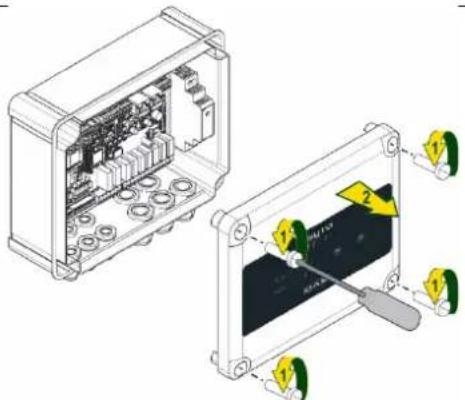

1. Düz uçlu bir tornavida ile 4 sabitleme vidasını çözerek ön paneli çıkarın.

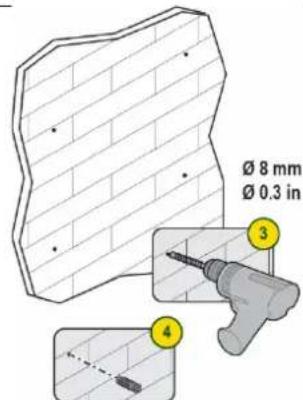

1. Duvarı delin ve pano kolonları hizasında dübelleri uygulayın

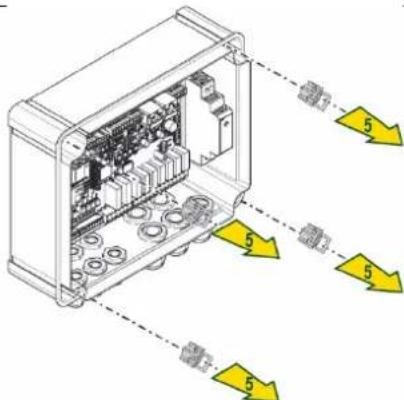

1. Panonun plastik vidalarını vidalamak için klipsleri çıkarın

TÜRKÇE

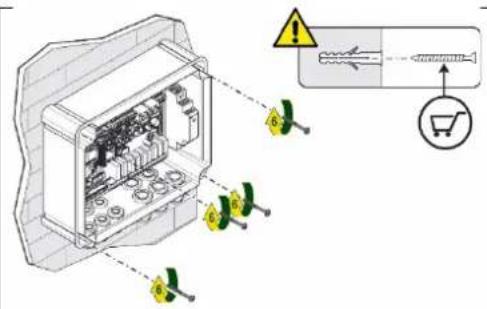

1. Panoyu duvara vidalayın

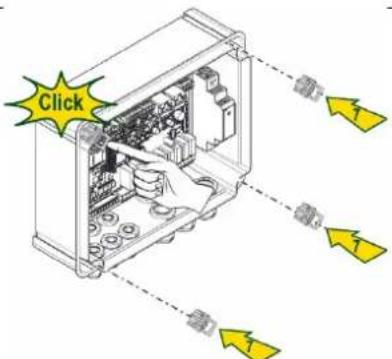

1. Panoya plastik vidaları vidalamak için klipsleri yeniden takın

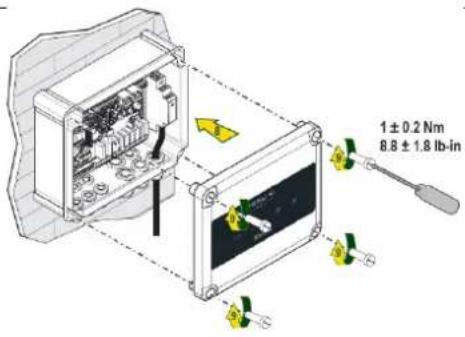

1. Paneli yeniden vidalayın

Paneli yeniden vidalamadan önce, iki kart arasındaki kablonun doğru bağlanmış olduğunu kontrol ederek emin olun!

2.1 Elektrik bağlantıları

ESY I/O, özellikleri aşağıdaki gibi olması gereken bir L-N monofaze güç besleme kablosunun bağlanması gerektirir:

• Tek kablo bakır kesit minimum 0.8mm ^2 (AWG 18)
• Kılıf maksimum çapı 10mm

• Kılıf minimum çapı 5mm

• Kabloyu, Şekil 1 bağlamında belirtilen, turuncu ile işaretlenmiş (Kablo rakoru 3) kablo rakoruna takın

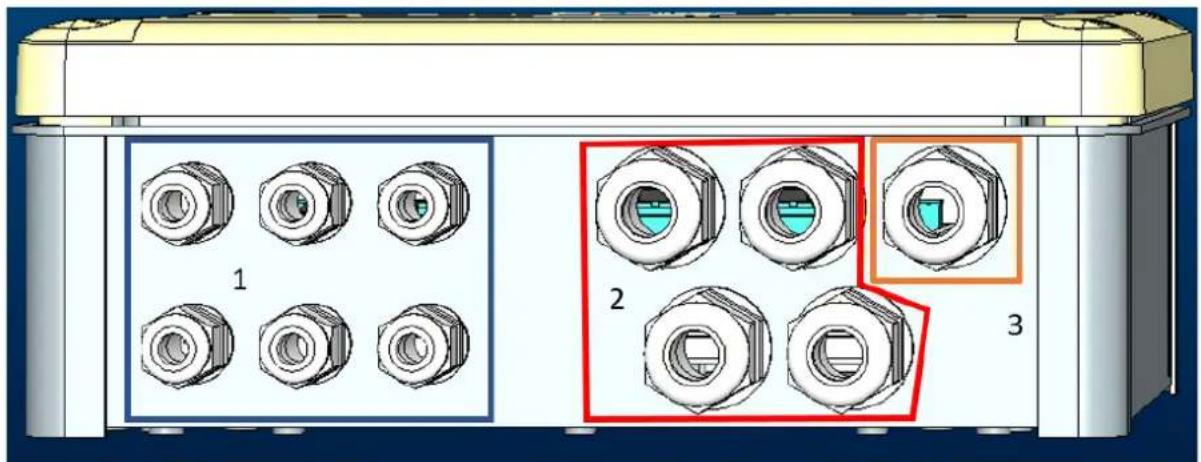

Şekil 1: Kablo rakoru Önden Görünüş

1. Ön paneli kapatmadan önce, aşağıdaki resimde belirtildiği şekilde güç besleme kablosunu bağlayın:
2. Panonun IP derecesini muhafaza etmek için kablo rakorunu sıkın

Uygulamaya göre, kullanıcı diğer elektrik bağlantılarını gerçekleştirebilir, bkz. Şekil 1.

1. bölümdeki kablo rakorları ile Girişlerin (bkz. Paragraf 2.7), basınç sensörünün (bkz. Paragraf 2.9) ve Rs485 Modbus (bkz. Paragraf 2.10) kablajları gerçekleştirilir.
2. bölümdeki kablo rakorları ile Çıkışların (bkz. Paragraf 2.8) kablajları gerçekleştirilir.

2.2 Ürün özellikleri

Aşağıda ürünün özellikleri belirtilmektedir:

• Besleme Gerilimi: 100-240 VAC
• Frekans: 50-60Hz
• Anma akımı (rms) @ 230 VAC: 125 mA
• Optik izolasyonlu dijital giriş: 4

TÜRKÇE

• Çıkış: 4 NO (Normalde açık), max 5A @230VAC
• 1 RS485 (Modbus RTU)
• Çalışma sıcaklığı: 0 -50 °C
• Koruma sınıfı: IP55
• Radyo Modülleri:

o DAB Müseccel Wireless (IEEE 802.15.4), FFC ID: OA3MRF24J40MA
○ Wifi (802.11 b/g/n 2.4 GHz)
- Bluetooth V4.2 BR/EDR, Bluetooth LE

2.3 Kullanıcı arayüzü

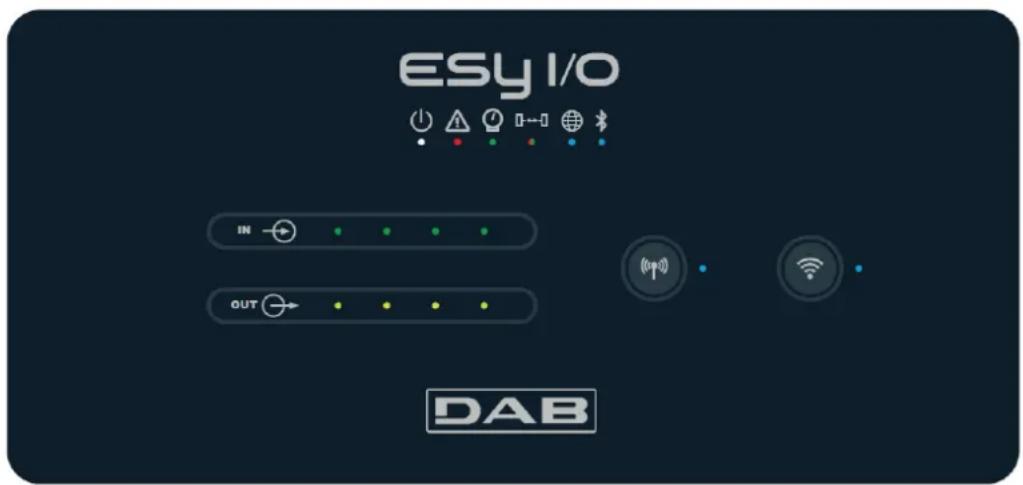

Şekil 2: Etiket Esy I/O

Esy I/O üzerinde, sistemin işleme durumunu göstermek için led'ler mevcuttur.

LED Özellikleri
Led		Renk	Tanımlama
	Güç	Beyaz	Yanık: Esy I/O besleniyorSönük: Esy I/O beslenmiyor
	Hata	Kırmızı	Yanıp sönen Yanık: Hata mevcut (bkz. paragraf 2.10)Sönük: Hata Yok
	Basınç	Yeşil	Yanık: Basınç sensörü bağlanmışSönük: Basınç sensörü bağlanmamış
	Modbus	Yeşil/Kırmızı	Sabit yeşil: Modbus Ağ Geçidi aktifDüzenli yanıp sönen yeşil: Modbus Ağ Geçidi hizalama aşamasındaGeçici yanıp sönen yeşil: mesajların aktarımı devam ediyorHata varsa sabit kırmızı (Hata mesajı, zaman aşımı hatası)Yanıp sönen kırmızı: Modbus Ağ Geçidi hizalama hatasıSönük: Modbus Ağ Geçidi aktif değil
	İnternet	Mavi RFU
	Bluetooth	Mavi	Yanık: Bluetooth Bağlantısı aktifSönük: Bluetooth Bağlantısı aktif değil
	Giriş (4 led)	Yeşil	Yanık: Karşılık gelen giriş enerjili (örneğin kapalı kontak)Sönük: Karşılık gelen giriş enerjili değil (örneğin açık kontak)
	Çıkış (4 led)	Sarı	Yanık: Karşılık gelen röle kapalıSönük: Karşılık gelen röle açık
	DAB MüseccelWireless	Mavi	Sabit olarak yanık: wireless bağlantı aktifYanıp sönen yanık: Şebeke konfigürasyonu mevcut, ancak bağlantı aktif değil veya komple değilSönük: Wireless şebeke konfigürasyonu mevcut değil
	Wifi	Mavi	Yanık: Wifi bağlantısı mevcutYanıp sönen: AP YöntemiSönük: Wifi bağlantısı mevcut değil

Tablo 1: Led Tanimlama

Esy I/O arayüzü iki dokunmatik buton ile donatılmıştır (Wireless ve wifi). Dokunmatik tuşa basılması sırasında, karşılık gelen led hızlı şekilde yanıp sönecektir. Aşağıda tanımlanan kumandaların uygulanması, sesli bir bip sesiyle onaylanır.

2.4 APP aracılığıyla yerel bağlantı

"Smart Solution" DConnect APP, Esy I/O cihazının yerel kontrolü için arayüzü temsil eder. DConnect APP aracılığıyla; kullanımı kolay ve her zaman elinizin altında olan bir APP tarafından sağlanan rahatlık ile ürünü güncellemek ve cihazın başlıca parametrelerini konfügre etmek mümkündür. APP aracılığıyla, doğrudan APP'nin ana sayfasından erişilebilen özel "Doğrudan Bağlantı" menüsü aracılığıyla ürünle yerel olarak etkileşim kurmak mümkündür.

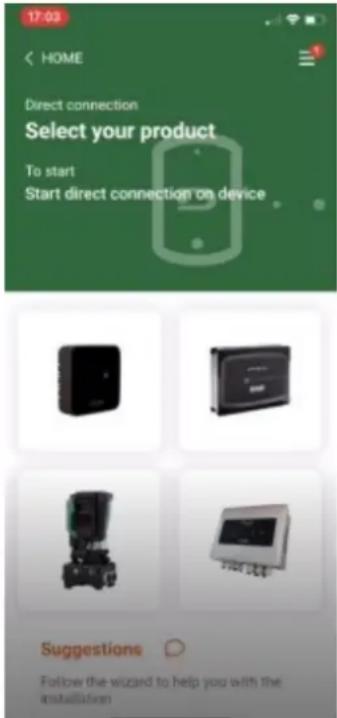

Şekil 3: Dconnect APP ana ekran sayfası

Esy I/O ürününe ilişkin görüntü yü seçin ve prosedür sırasında verilen talimatları izleyin.

2.5 Yazılımin güncellenmesi

Güncellemeler, ürünün kendisi tarafından sunulan hizmetlerden daha iyi yararlanmayı sağlar. Ürünü kullanmaya başlamadan önce ürünün mevcut en son yazılım sürümüne güncellenmiş olduğunu kontrol ederek emin olun. Yazılım güncelleme sırasında, güncelleme konusu ürünler kendilerine ait işlevlerini gerçekleştiremeyeceklerdir. Bu nedenden dolayı, güncellemenin insan mevcudiyetiyle yapılması tavsiye edilir.

NOT 1: Güncelleme, ürün başına 5 dakikaya kadar sürebilir ve güncelleme sonunda cihaz yeniden çalışmaya başlayacaktır.

2.6 Dab Müseccel Wireless Bağlantı

Esy I/O ürününün temel işlevselliği, desteklenen bir veya birden çok e.syline ürünlerine, müseccel DAB protokolü ile donatılmış 802.15.4 wireless bir arayüz aracılığı ile bağlanabilmesidir.

Müseccel wireless bağlantı, Esy I/O ürününü Modbus Ağ Geçidi olarak kullanmak için faydalı olan hizalama için de gereklidir (bkz. Paragraf 2.10)

Müseccel wireless bağlantı prosedürü

Esy I/O ürününün, aşağıda yer alan prosedür izlenerek bir veya birden çok cihaza bağlanması mümkündür:

- Bağlanacak cihazı eşleştirme durumuna getirin ( eşleştirilecek ürünün Kılavuzuna bakın)

- Esy I/O üzerinde tuşuna en az 5 saniye basın, ardından mavi led'in (bkz. Tablo 1) sabit şekilde yanmasını bekleyin.

Prosedürü yarıda kesmek için Esy I/O üzerinde sol tuşa basılması mümkündür.

Eşleştirilen cihazın geçici olarak devreden çıkması durumunda, cihazın bağlı olmadığını ancak bağlantıyı yeniden kurmaya çalıştığını bildirmek için mavi led yanıp sönecektir.

Wireless şebeke konfigürasyonu, güç beslemesinin geçici olarak kesilmesi veya cihazın kapatılması halinde de korunur.

Devreden çıkarma ve wireless konfigürasyonu sıfırlama prosedürü

5 saniye boyunca

tuşuna basın. İşlem başarılı şekilde tamamlanmış olduğunda mavi led'in sönük olduğu görülecektir.

2.7 Optik izolasyonlu dijital girişler

ESY I/O, en fazla 4 optik izolasyonlu girişin bağlanmasına olanak tanır.

4 dijital giriş optik izolasyonlu olup, gerek negatif ve pozitif doğru gerilimler ile gerekse 50-60 Hz alternatif akımla tahrik edilebilirler. Tablo 2 bağlamında dijital girişlerin özellikleri ve sınırları tanımlanmıştır:

Girişlerin özellikleri
	DA Girişler [V]	AA Girişler 50-60 Hz [Vrms]
Minimum açma gerilimi [V]	6.2	4.5
Maksimum kapama gerilimi [V]	2	1.5
Kabul edilebilir maksimum gerilim [V]	40	40
12V'ta çekilen akım [mA]	1.4	1.4
Kablonun kabul edilen max kesiti [mm ^2 ]	1.5

Tablo 2: girişlerin özellikleri

Optik izolasyonlu terminallerin bağlantıları, terminallere bir gerilim uygulayarak veya GND'ye ortak sinyali köprü şeklinde bağlayarak ve I_n sinyalini bir kontağa (örneğin Şamandıra, basınç anahtarı, vb.) bağlayarak gerçekleştirilir

Girişlerin Kablajı
	Temiz kontağa bağlı giriş		Gerilim altında giriş
Giriş	Pinler arasında temiz kontak	Köprü	Bağlantı
I1	I1-V+	C1/2 - CM	I1 – C1/2
I2	I2-V+	C1/2 - CM	I2 - C1/2
I3	I3-V+	C3/4 - CM	I3 – C3/4
I4	I4-V+	C3/4 - CM	I4 – C3/4

Tablo 3: Girişlerin kablajı

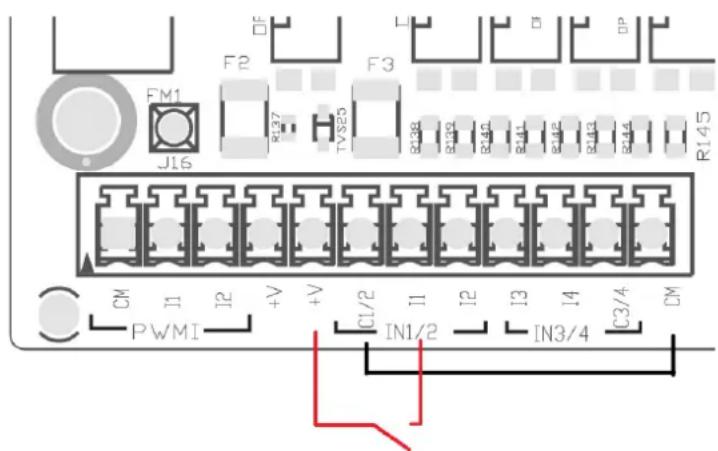

Aşağıda, Şekil 4: Temiz kontak bağlama örneği Şekil 4, 11 üzerinde bir temiz kontak kablaj örneği gösterilmektedir.

Şekil 4: Temiz kontak bağlama örneği

Girişlerin konfigürasyonu için (örneğin Şamandıra, Basınç anahtarı, Devre dışı, vb.) ESY I/O ürününe bağlı olan cihazın kılavuzunu referans olarak alın.

Girişlerin durumu, gerek Giriş led'leri tarafından (bkz. Tablo 1) gerekse APP Durum sayfasında (bkz. Şekil 5) görüntülenir.

TÜRKÇE

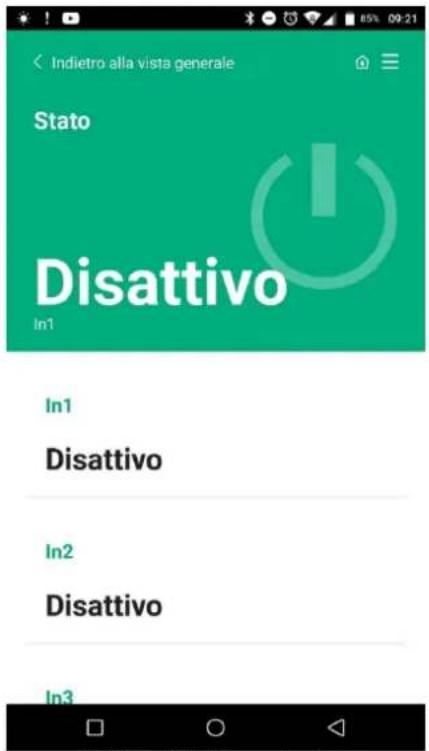

Şekil 5: Giriş Durum Sayfası

2.8 Çıkış kontakları

Aşağıda sıralanan çıkışların bağlantıları, O1, O2 ve CA serigraflarıyla gösterilen terminal kutusuna göndermede bulunmaktadır.

1. Tablo, çıkış kontaklarının özelliklerini ve sınırlarını tanımlar.

Çıkış kontaklarının özellikleri
Kontak tipi	NO (Normalde açık)
Karşılanabilir max gerilim [V]	230 VAC
Karşılanabilir max akım [A]	5 -> rezistif yük2,5 -> endüktif yük
Kablonun kabul edilen max kesiti [mm ^2 ]	2.5

Tablo 4: Çıkış kontaklarının özellikleri

Burada aşağıda, röleler ile çıkışlar arasındaki karşılıklar tanımlanmıştır:

Etiket	Karşılık gelen Çıkış
RL6	O1
RL7	O2
RL8	O3
RL9	O4

Tablo 5: Röle Çıkış karşılıkları

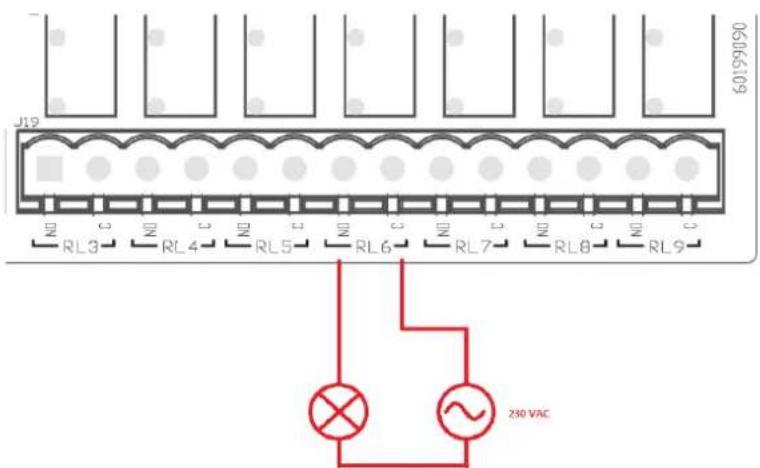

Burada aşağıda, 230 V yük ile 01 çıkış üzerinde bir bağlantı örneği gösterilmektedir

TÜRKÇE

Şekil 6: 230V yük ile O1 bağlantı örneği

Açma ve kapatma, cihaz/cihaz grubu üzerinde yapılan ayarlara bağlı olacaktır (ilgili ürün kılavuzuna bakın). Çıkışların durumu, gerek Çıkış led'leri tarafından (bkz. Tablo 1) gerekse APP Durum sayfasında (bkz. Şekil 7) görüntülenir.

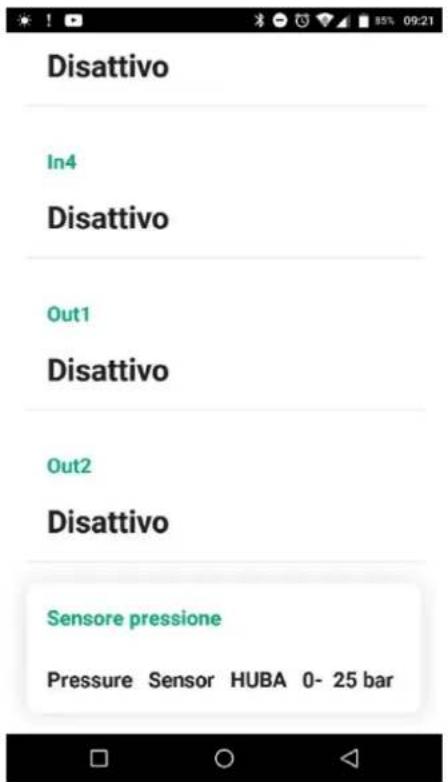

Şekil 7: Çıkış Durum Görüntülenmesi

2.9 Uzak basınç sensörü

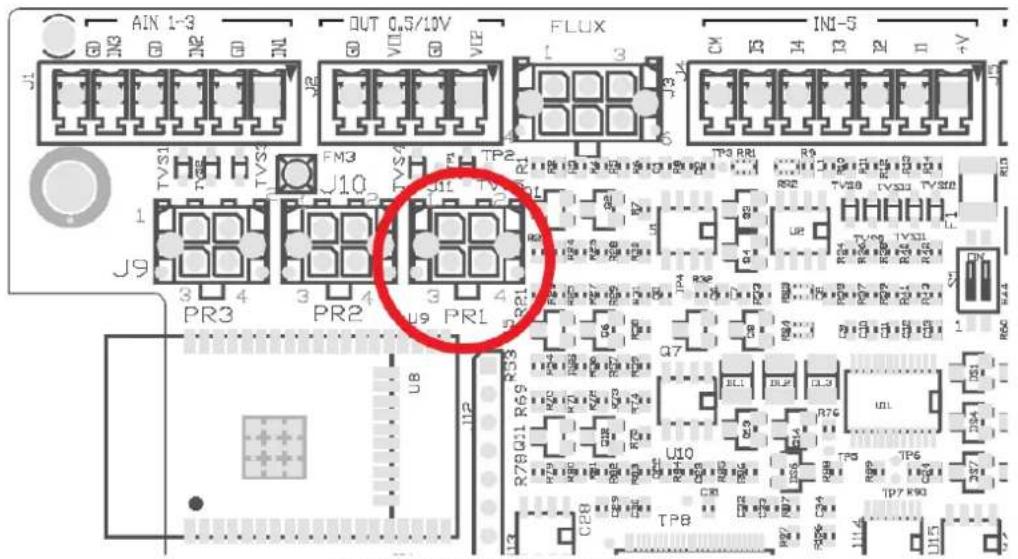

Esy I/O, 1 adet uzak basınç sensörünün doğrudan PR1 4 kutuplu konnektör üzerinde (bkz. Şekil 8) kullanılmasını sağlar.

TÜRKÇE

Şekil 8: Basınç sensörü bağlantısı

Kullanım yöntemi, cihaz/cihaz grubu üzerinde yapılan ayarlara bağlı olacaktır (ilgili ürün kılavuzuna bakın).

Dconnect APP aracılığıyla, kullanılan sensörün seçilmesi mümkündür.

Şekil 9: Basınç Sensörü Ayarlama Sayfası

Halihazırda desteklenen sensörler aşağıda belirtilenlerdir:

1) HUBA basınç sensörü 0-25 bar

2.10 RS485 Modbus RTU Bağlantı

Esy I/O, verileri izleyebilmek ve Esy I/O tarafından desteklenen cihazlar üzerinde kontrol gerçekleştirmek için MODBUS RTU protokolü ile RS485 ağ geçidi olarak kullanılabilir.

TÜRKÇE

Kablaj

RS485- 2 tel aracılığıyla Modbus haberleşme, 3 kablonun (A, B ve GND) kullanılmasını öngörür. 3 kabloyu doğru şekilde bağlayın. Sonlandırma dirençlerinin kullanılmasının gerekmesi halinde, 120 ohm'a uyarlanmış, çift yükümlü, 2 kutuplu ekranlanmış bir kablo kullanılması tavsiye edilir.

Şekil 10: Rs485 Modbus kablajı

MODBUS Terminalleri	Tanımlama
A	Terminal -
B	Terminal +
GND (TOPRAK)	Referans

Tablo 6: Rs485 Terminallerini tanımlama

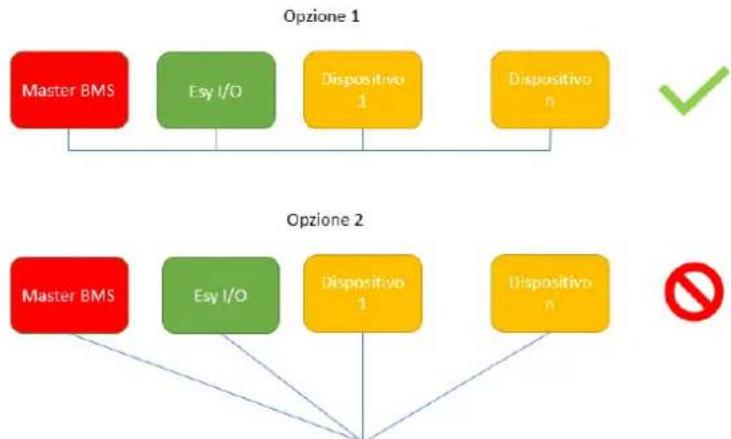

Burada aşağıda, RS485 tipi bir VERİ YOLU ile tipik bir bağlantı gösterilmektedir.

Tavsiye edilen bağlantı, her zaman Daisy chain - Papatya zinciri tipidir (opsiyon 1). Yıldız tipi (opsiyon 2) veya halka tipi bağlantıları gerçekleştirmeyin. Sonlandırma dirençleri, gerekli olmaları halinde, veri yolu içinde mevcut olan birinci ve sonuncu cihaza yerleştirilmelidir (örneğin Şekil 11: Sonlandırma dirençleri, Master BMS ve n Cihazına yerleştirilmelidir) Şekil 11: Veri Yolu kablaj örnekleri.

Tavsiye edilen maksimum bağlı cihaz sayısı, ağda mevcut olan diğer cihazlarla uyumlu olacak şekilde, 32'dir. Kabloların uzunluğu seçilen baud oranına bağlıdır, yani baud oranı ne kadar yüksekse, kabloların uzunluğu o kadar kısa olmalıdır.
Şekil 11: Veri Yolu kablaj örnekleri

Parametrelerin konfigüre edilmesi

Esy I/O parametrelerinin konfigürasyonu, smartphone aracılığıyla noktadan noktaya bağlanarak, Dconnect APP aracılığıyla yapılır.

TÜRKÇE

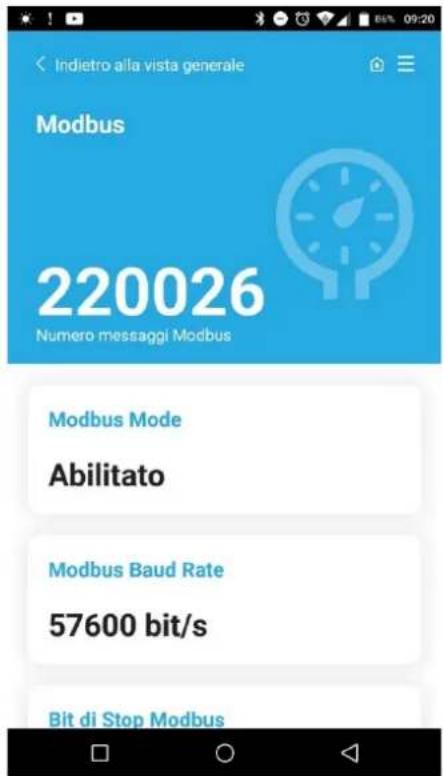

Şekil 12: Modbus parametreleri ayarlama APP sayfası

Modbus bağlantısının özellikleri aşağıda belirtilenlerdir (ilk çalıştırmada mevcut seçenekler koyu siyah renkler gösterilmiştir):

Parametre	Tanımlama	Ayarlanabilir değerler
Baud oranı (bps)	İletim hızı	2400, 4800, 9600,19200, 38400, 57600, 115200
Eşlik	Eşlik kontrolü	Yok, Çift, Tek
Durdurma Biti	Durdurma bitlerinin sayısı	1, 2
Minimum cevap gecikmesi (ms)	Minimum cevap süresi (örneğin 100 ise, Esy I/O mesaja en az 100ms sonra cevap verir)	0 – 1000
Id	Bağımlı birim tanımlama (Modbus ağındaki her bir bağımlı cihazın diğerinden farklı bir ID numarasına sahip olması gerekir)	1-247

Tablo 7: Modbus özellikleri

Danışılabilir ve/veya değiştirilebilir Modbus yazmaçları ile ilgili olarak, Esy I/O ürününe bağlı cihazın kılavuzunu referans olarak alın.

ÖNEMLİ! Modbus çevre birimini kullanabilmek için, Modbus Mode parametresini konfügre ederek APP aracılığıyla bunu seçilebilir kılın.

2.11 Anormal durumların yönetimi

Tablo 8 bağlamında, Esy I/O tarafından karşılaşılan olası anormal durumlar tanımlanmıştır.

Anormal durum	LED HATASI
Genel	Sabit yanık
Güç besleme gerilimi yetersiz	1 yanıp sönme
Basınç sensörü hatası (sensör kullanılması ayarlanmış ise)	2 yanıp sönme
Dahili hata	3... 7 yanıp sönme
Wireless	8 yanıp sönme
Wifi	9 yanıp sönme

Tablo 8: Anormal durumların listesi

3. PROBLEMLERİN GİDERİLMESİ

Kablajdan kaynaklanan arızaları aramaya başlamadan önce, pompanın elektrik bağlantısının kesilmesi gerekir (fişi prizden çıkarın).

Aşağıda olası problemlerin listesi yer almaktadır:

Problem	Problem tanımlama	Mümkün çare
Güç led'i sönük	Güç beslemesi mevcut değil	Güç besleme kablajını kontrol edin
		Hatalı kablajdan kaynaklanan olası kısa devreleri kontrol edin
Yetersiz güç besleme gerilimi hatası	Kart güç besleme gerilimi yetersiz	Sensörlerin, giriş ve çıkışların kablajından kaynaklanan olası aşırı yükleri kontrol edin
Basınç sensörü hatası	Basınç sensörü menzil dışı değer veriyor	Basınç sensörü bağlantısının doğru olduğunu kontrol edin (PR1 konnektörü)
Basınç sensörü yeşil led aktif değil	Basınç sensörü bağlı olmasına rağmen, led işlemiyor	Basınç sensörünün seçilebilir kılınmış olduğunu kontrol ederek emin olun (APP aracılığıyla işlem görün)
Modbus haberleşme işler durumda değil	Modbus haberleşme işlemiyor	Modbus LED'İ YEŞİL ise:1) Modbus'un, APP aracılığıyla seçilebilir kılınmış olduğunu kontrol edin (Modbus Mode Parametresi = seçilebilir kılınmış)2) APP aracılığıyla Modbus parametrelerinin doğru olduğunu kontrol edin (Baud oranı, eşlik, durdurma bitleri, ID)3) RS485 kablajını kontrol edin.Modbus Led'i KIRMIZI ise:1) Pompa/grup ve ESY I/O arasındaki wireless haberleşmenin aktif olduğunu kontrol ederek emin olun

MAGYAR

TARTALOM

1. ÁLTALÁNOS INFORMÁCIÓK.... 182
