ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ESY I/O DAB

ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΤΗ ΣΥΝΤΗΡΗΣΗ (GR)

Το εγχειρίδιο αυτό ισχύει για τις εκδόσεις firmware 1.x.x (GR)

1. ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 158

1.1 Περιεχόμενο συσκευασίας 158
1.2 Εφαρμογές 158

1. ΕΓΚΑΤΑΣΤΑΣΗ....158

2.1 Ηλεκτρική συνδεσμολογία 159
2.2 Характнріστικά προϊόντος 159
2.3 Διεπαφή χρήστη.... 160
2.4 Τοπική σύνδεση διαμέσου της Εφαρμογής (APP)...... 161
2.5 Ενημέρωση του λογισμικού 161
2.6 Ασύρματη σύνδεση DAB Ιδιοκτήτη.... 161
2.7 Ψηφιακές είσοδοι οπτικά απομονωμένες 162
2.8 Επαφές εξόδων 163
2.9 Αισθητήρας πίεσης τηλεχειρισμού.... 164
2.10 Σύνδεση Rs485 Modbus RTU 165
2.11 Διαχείριση ανωμαλιών 167

1. ΑΠΟΚΑΤΑΣΤΑΣΗ ΒΛΑΒΩΝ...... 168

УПОМННМА

Στο κείμενο χρησιμοποιούνται τα εξής σύμβολα:

ΚΑΤΑΣΤΑΣΗ ΓΕΝΙΚΟΥ ΚΙΝΔΥΝΟΥ.

Η μη τήρηση των οδηγιών που ακολουθούν, μπορεί να προξενήσει βλάβη σε πρόσωπα και αντικείμενα.

ΚΑΤΑΣΤΑΣΗ ΚΙΝΔΥΝΟΥ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ.

Η μη τήρηση των οδηγιών που ακολουθούν, μπορεί να προξενήσει σοβαρό κίνδυνο για την προσωπική σας ασφάλεια..

Σημειώσεις και γενικές πληροφορίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Τα προϊόντα που περιγράφονται στο εγχειρίδιο αυτό συγκαταλέγονται στην τυπολογία των επαγγελματικών συσκευών και ανήκουν στην κλάση μόνωσης 1.

Πριν προχωρήσετε στην εγκατάσταση διαβάστε προσεκτικά τα έγγραφα αυτά. Η εγκατάσταση και η λειτουργία θα πρέπει να συμμορφώνονται με τους κανονισμούς ασφαλείας της χώρας εγκατάστασης του προϊόντος. Όλες οι εργασίες θα πρέπει να εκτελούνται σύμφωνα με τις κανόνες της τέχνης.

Η παραβίαση των κανόνων ασφαλείας, εκτός από το να θέτει σε κίνδυνο τα άτομα και να προξενεί βλάβη στις συσκευές, έχει ως συνέπεια την απώλεια του δικαιώματος επισκευής υπό εγγύηση.

Εξειδικευμένο Προσωπικό

Η εγκατάσταση πρέπει να εκτελεστεί από έμπειρο προσωπικό που διαθέτει τα προσόντα τεχνικής κατάρτισης που απαιτούνται από την ισχύουσα σχετική νομοθεσία. Ως εξειδικευμένο προσωπικό, θεωρούνται τα άτομα που λόγω κατάρτισης, πείρας και καθοδήγησης, καθώς επίσης και γνώσης των σχετικών προτύπων, προβλεπόμενων προδιαγραφών για την πρόληψη ατυχημάτων και των συνθηκών λειτουργίας, έχουν εξουσιοδοτηθεί από τον υπεύθυνο ασφαλείας της εγκατάστασης, να εκτελούν οποιαδήποτε απαιτούμενη εργασία στην οποία θα είναι σε θέση να αναγνωρίσουν και να αποφύγουν οποιονδήποτε κίνδυνο. (Ορισμός τεχνικού προσωπικού IEC 364).

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά μικρότερα των 8 ετών και από άτομα με ειδικές ανάγκες, ή από άτομα που δεν διαθέτουν την απαιτούμενη πείρα και κατάρτιση, υπό την προϋπόθεση ότι θα έχουν επιτήρηση ή θα έχουν λάβει τις κατάλληλες οδηγίες για την ασφαλή χρήση της συσκευής και θα έχουν κατανοήσει τους σχετικούς κινδύνους.

ΕΛΛΗΝΙΚΑ

Ασφάλεια

Η χρήση επιτρέπεται μόνο εφόσον η ηλεκτρολογική εγκατάσταση διαθέτει μέτρα ασφαλείας σύμφωνα με τα ισχύοντα πρότυπα της χώρας εγκατάστασης του προϊόντος (για την Ιταλία CEI 64/2).

Το καλώδιο τροφοδοσίας δεν πρέπει ποτέ να χρησιμοποιείται για τη μεταφορά ή τη μετακίνηση της συσκευής

Μην βγάζετε ποτέ το βύσμα από την πρίζα τραβώντας το καλώδιο.

Η μη τήρηση των προφυλάξεων μπορεί να δημιουργήσει καταστάσεις κινδύνου για άτομα και αντικείμενα και να οδηγήσει σε κατάπτωση της εγγύησης του προϊόντος.

Ιδιαίτερες προειδοποιήσεις

Протоú επέμβετε στα ηλεκτρικά ή στα μηχανικά μέρη της εγκατάστασης, πρέπει πάντα να αποσυνδέετε την τάση του δικτύου. Μετά την αποσύνδεση της τάσης, περιμένετε τουλάχιστον πέντε λεπτά, προτού ανοίξετε τη συσκευή. Είναι αποδεκτές μόνο οι γερά καλωδιωμένες συνδέσεις στο δίκτυο.

1. ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

To ESY I/O είναι σχεδιασμένο για να εφοδιάζει τα προϊόντα της γκάμας. Esyline, με οπτικά απομονωμένες εισόδους και εξόδους, πρόσβαση διαμέσου συστημάτων BMS διαμέσου MODBUS RTU Rs485 και Αισθητήρα πίεσης τηλεχειρισμού.

To ESY I/O ρυθμίζεται και ενημερώνεται της εφαρμογής DConnect.

1.1 Περιεχόμενο συσκευασίας

• ESY I/O
• Βιβλιάριο οδηγιών

1.2 Εφαρμογές

To Esy I/O επιτρέπει τις παρακάτω εφαρμογές:

• Συνδεσμολογία σε συστήματα BMS (Build Management System) εφοδιασμένα με διεπαφή RS485 MODBUS RTU
• Συνδεσμολογία με είσοδο ψυχρής επαφής (πχ. Πλωτήρες)
• Συνδεσμολογία εξόδων, (πχ. σειρήνες)
• Συνδεσμολογία αισθητήρα πίεσης τηλεχειρισμού, ώστε να αντισταθμίζει τις απώλειες φορτίου

2. ΕΓΚΑΤΑΣΤΑΣΗ

Για την πρώτη εγκατάσταση, αν χρειάζεται επιτοίχια τοποθέτηση, ακολουθήστε την διαδικασία που περιγράφεται παρακάτω:

1. Αφαιρέστε το καπάκι της πρόσωψης ξεβιδώνοντας με ένα κατσαβίδι εγκοπής τις 4 βίδες συγκράτησης.

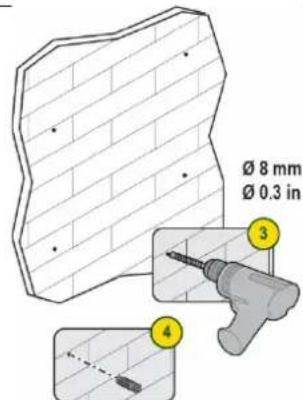

1. Διανοίξτε οπές στον τοίχο και τοποθετήστε τα ούπα σε αντιστοιχία των κολωνών του πίνακα

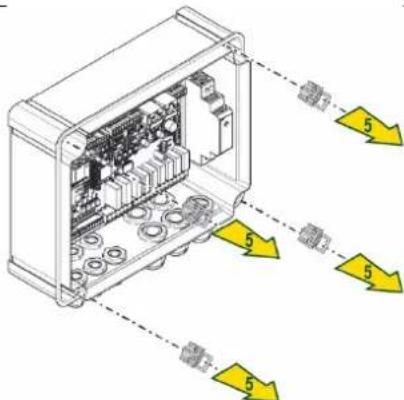

1. Αφαιρέστε τα κλιπς για να βιδώσετε τις πλαστικές βίδες του πίνακα

ΕΛΛΗΝΙΚΑ

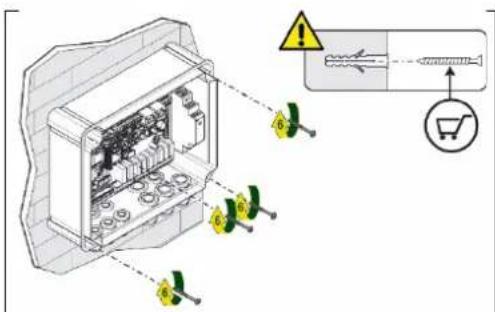

1. Βιδώστε τον πίνακα στον τοίχο

Click

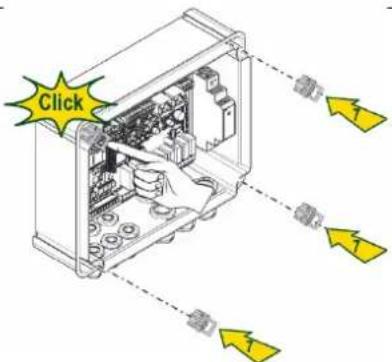

1. Ξαναβάλτε τα κλιπς για να βιδώσετε τις πλαστικές βίδες στον πίνακα

1 ± 0.2 Nm 8.8 ± 1.8 lb-In

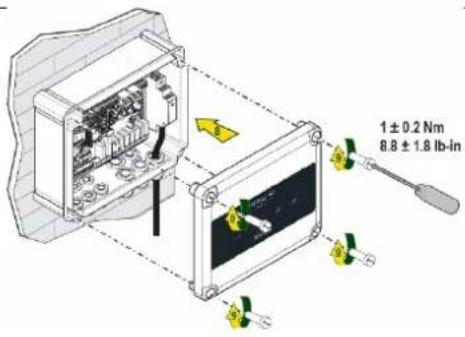

1. Ξαναβιδώστε το καπάκι

Προτού ξαναβιδώσετε το καπάκι, βεβαιωθείτε πως είναι σωστά συνδεδεμένο το καλώδιο ανάμεσα στις δύο πλακέτες!

2.1 Ηλεκτρική συνδεσμολογία

To ESY I/O χρειάζεται τη συνδεσμολογία ενός μονοφασικού καλωδίου τροφοδοσίας L-N, το οποίο πρέπει να έχει τα παρακάτω χαρακτηριστικά:

• Ελάχιστη διατομή χαλκού μονού καλωδίου 0.8mm² (AWG 18)
• Μέγιστη διάμετρο επένδυσης 10mm

• Ελάχιστη διάμετρο επένδυσης 5mm

• Περάστε το καλώδιο στο στυπιοθλίπτη καλωδίων που φαίνεται στην Εικόνα 1, μέσα σε πορτοκαλί κύκλο (Στυπιοθλίπτης καλωδίων 3)

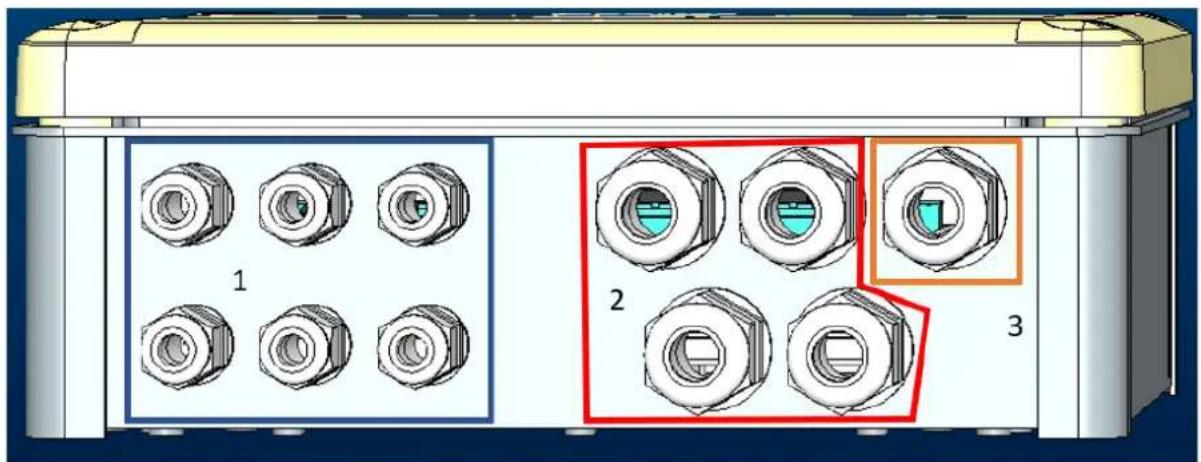

Εικόνα 1: Μετωπική εικόνα στυπιοθλιπτών καλωδίων

1. Συνδέστε το καλώδιο τροφοδοσίας προτού κλείσετε το καπάκι της πρόσοψης όπως φαίνεται στην παρακάτω εικόνα:
2. Συσφίξτε το στυπιοθλίπτη καλωδίων για να διατηρήσετε το βαθμό IP του πίνακα

Ανάλογα με την εφαρμογή, ο χρήστης μπορεί να εκτελέσει και άλλες ηλεκτρολογικές συνδέσεις, όπως φαίνεται στην Εικόνα 1. Με τους στυπιοθλίπτες καλωδίων του τμήματος 1, εκτελούνται οι καλωδιώσεις των Εισόδων (διαβάστε την παράγραφο 2.7), του Αισθητήρα πίεσης (διαβάστε την παράγραφο 2.9) και του Rs485 Modbus (διαβάστε την παράγραφο 2.10). Με τους στυπιοθλίπτες καλωδίων του τμήματος 2, εκτελούνται οι καλωδιώσεις των Εξόδων (διαβάστε την παράγραφο 2.8).

2.2 Χαρακτηριστικά προϊόντος

Στη συνέχεια αναγράφονται τα χαρακτηριστικά του προϊόντος:

ΕΛΛΗΝΙΚΑ

• Τάση τροφοδοσίας: 100-240 VAC
• Συχνότητα: 50-60Hz
• Ονομαστικό ρεύμα (rms) @ 230 VAC: 125 mA
• Ψηφιακές είσοδοι οπτικά μονωμένες: 4
• Έξοδοι: 4 NO (Κανονικά ανοικτές), max 5A @230VAC
• 1 RS485 (Modbus RTU)
• Θερμοκρασία λειτουργίας: 0 -50 °C
• Βαθμός προστασίας: IP55
• Radio Modules:
  ○ Wifi (802.11 b/g/n 2.4 GHz)
• Bluetooth V4.2 BR/EDR, Bluetooth LE

○ Ασύρματο Ιδιοκτήτη DAB (IEEE 802.15.4), FFC ID: OA3MRF24J40MA

2.3 Διεπαφή χρήστη

ESY I/O IN OUT DAB

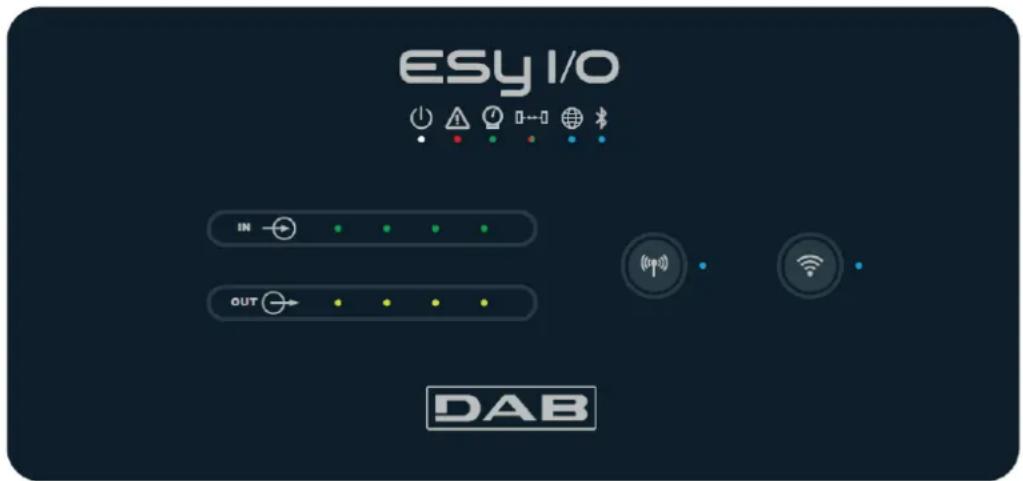

Εικόνα 2: Ετικέτα Esy I/O

Στο Esy I/O υπάρχουν led που δείχνουν την κατάσταση λειτουργίας του συστήματος.

Xapaktηριστικά των LED
Led		Χρώμα	Περιγραφή
	Ισχύς	Λευκό	Αναμμένο: Esy I/O τροφοδοτείταιΣβηστό: Esy I/O δεν τροφοδοτείται
	Σφάλμα	Κόκκινο	Αναβοσβήνει: Παρουσία σφάλματος (διαβάστε την παράγραφο 2.10)Σβηστό: Δεν υπάρχει σφάλμα
	Πίεση	Πράσινο	Αναμμένο: Αισθητήρας πίεσης συνδεδεμένοςΣβηστό: Αισθητήρας πίεσης μη συνδεδεμένος
	Modbus	Πράσινο/Κόκκινο	Πράσινο αναμμένο: Gateway modbus ενεργόΠράσινο αναβοσβήνει κανονικά: Gateway Modbus σε φάση ευθυγράμμισηςΠράσινο αναβοσβήνει προσωρινά: γίνεται μετάδοση μηνυμάτωνΚόκκινο αναμμένο συνέχεια όταν παρουσιάζεται σφάλμα (Μήνυμα σφάλματος, σφάλμα λήξης χρόνου)Κόκκινο αναβοσβήνει: σφάλμα ευθυγράμμισης Gateway ModbusΣβηστό: Gateway modbus μη ενεργό
	Διαδίκτυο	Μπλε RFU
	Bluetooth	Μπλε	Αναμμένο: Σύνδεση Bluetooth ενεργήΣβηστό: Σύνδεση Bluetooth μη ενεργή
	Είσοδοι (4 led)	Πράσινο	Αναμμένο: Αντίστοιχη είσοδος ενεργοποιημένη (π.χ. επαφή κλειστη)Σβηστό: Αντίστοιχη είσοδος μη ενεργοποιημένη (π.χ. επαφή ανοικτή)
	Έξοδοι (4 led)	Κίτρινο	Αναμμένο: Αντίστοιχο ρελέ κλειστόΣβηστό: Αντίστοιχο ρελέ ανοικτό
		Μπλε	Αναμμένο συνέχεια: Υπάρχει ασύρματη σύνδεσηΑναμμένο Αναβοσβήνει: Υπάρχει ρύθμιση του δικτύου, αλλά η σύνδεση δεν είναι ενεργή ή δεν είναι πλήρηςΣβηστό: Δεν υπάρχει ασύρματη ρύθμιση του δικτύου
	Wifi	Μπλε	Αναμμένο: Υπάρχει σύνδεση wifiΑναβοσβήνει: Modalità AP

ΕΛΛΗΝΙΚΑ

Σβηστό: Δεν υπάρχει σύνδεση wifi

Πίνακας 1: Περιγραφή Led

To Esy I/O παρουσιάζει στην διεπαφή δύο πλήκτρα αφής (Ασύρματο και wifi). Κατά την πίεση του πλήκτρου επαφής το αντίστοιχο led θα αναβοσβήσει γρήγορα. Η εκτέλεση των εντολών που περιγράφονται παρακάτω επιβεβαιώνεται από ένα ηχητικό σήμα (μπιπ).

2.4 Τοπική σύνδεση διαμέσου της Εφαρμογής (APP)

Η “Ευφυής Λύση” APP DConnect αντιπροσωπεύει την διεπαφή για τον τοπικό έλεγχο της συσκευής Esy I/O. Διαμέσου της Εφαρμογής DConnect είναι δυνατόν να ενημερώσετε τη συσκευή και να ρυθμίσετε τις βασικότερες παραμέτρους της με την άνεση μιας Εφαρμογής (APP) που είναι εύκολη στη χρήση και πάντα διαθέσιμη. Με την Εφαρμογή (APP) είναι δυνατόν να διαδράσετε τοπικά με τη συσκευή διαμέσου του ειδικού μενού “Απευθείας Σύνδεση” που είναι άμεσα προσπελάσιμο από την αρχική σελίδα της APP.

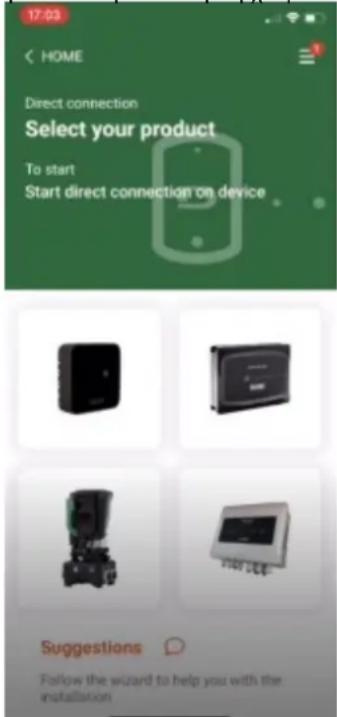

Εικόνα 3: Αρχική σελίδα Εφαρμογής APP Dconnect

Επιλέξτε την εικόνα που αφορά το προϊόν Esy I/O, και ακολουθήστε τις οδηγίες κατά την διάρκεια της διαδικασίας.

2.5 Ενημέρωση του λογισμικού

Οι ενημερώσεις εξασφαλίζουν καλύτερη αξιοποίηση των υπηρεσιών που προσφέρει το προϊόν. Προτού ξεκινήσετε να χρησιμοποιείτε το προϊόν βεβαιωθείτε πως είναι ενημερωμένο με την τελευταία διαθέσιμη έκδοση λογισμικού. Κατά την διάρκεια της φάσης ενημέρωσης του λογισμικού τα συσχετισμένα προϊόντα δεν θα μπορούν να εκτελέσουν τις λειτουργίες τους. Για αυτό το λόγο συνιστάται προκαταρκτική ενημέρωση.

ΣΗΜΕΙΩΣΗ 1: Η ενημέρωση μπορεί να διαρκέσει μέχρι 5 λεπτά ανά προϊόν και όταν ολοκληρωθεί, η διάταξη θα ξανατεθεί σε λειτουργία.

2.6 Ασύρματη σύνδεση DAB Ιδιοκτήτη

Η βασική λειτουργία του ΕςΥ Ι/Ο είναι η ικανότητα σύνδεσης με ένα ή περισσότερα υποστηριζόμενα προϊόντα ε. syline, διαμέσου μιας ασύρματης διεπαφής 802.15.4, εφοδιασμένης με πρωτόκολλο Ιδιοκτήτη DAB.

Η ασύρματη σύνδεση ιδιοκτήτη είναι απαραίτητη για την ευθυγράμμιση που απαιτείται για τη χρήση του Esy I/O σαν πύλη Modbus (διαβάστε την παράγραφο 2.10)

Διαδικασία ασύρματης σύνδεσης Ιδιοκτήτη

Μπορείτε να συνδέσετε το Εςγ Ι/Ο σε μια ή περισσότερες διατάξεις, ακολουθώντας την παρακάτω διαδικασία:

• Βάλτε τη διάταξη που πρόκειται να συνδέσετε σε κατάσταση συσχετισμού (συμβουλευθείτε το Εγχειρίδιο του προϊόντος που πρόκειται να συσχετίσετε)

- Πατήστε για τουλάχιστον 5 δευτερόλεπτα το πλήκτρο Πίνακα 1).

στο Esy I/O, και περιμένετε μέχρι να ανάψει μόνιμα το μπλε led (βλέπε τον

ΕΛΛΗΝΙΚΑ

Για να διακόψετε τη διαδικασία, πατήστε το αριστερό πλήκτρο στο Esy I/O.

Σε περίπτωση προσωρινής αποσύνδεσης της συσχετισμένης διάταξη, θα αναβοσβήσει το μπλε led, για να επισημάνει πως η διάταξη δεν είναι συνδεδεμένη, αλλά επιχειρεί να αποκαταστήσει τη σύνδεση.

Η ρύθμιση του ασύρματου δικτύου διατηρείται και στην περίπτωση προσωρινής διακοπής της τροφοδοσίας ή σβησίματος της διάταξης.

Διαδικασία αποσύνδεσης και μηδενισμού της ρύθμισης της ασύρματης σύνδεσης

Πατήστε για 5 δευτερόλεπτα το πλήκτρο

Αν ολοκληρώθηκε σωστά η διαδικασία, το μπλε led θα είναι σβηστό.

2.7 Ψηφιακές είσοδοι οπτικά απομονωμένες

To ESY I/O παρέχει την δυνατότητα να συνδέσετε μέχρι και 4 οπτικά απομονωμένες εισόδους.

Οι 4 ψηφιακές είσοδοι είναι οπτικά απομονωμένες και μπορούν να διεγείρονται τόσον με αρνητικές και θετικές τάσεις συνεχούς ρεύματος, όσον και με εναλλασσόμενο ρεύμα 50-60 Hz. Ο Πίνακας 2 περιγράφει τα χαρακτηριστικά και τα όρια των ψηφιακών εισόδων:

Χαρακτηριστικά των Εισόδων
	Είσοδοι DC [V]	Είσοδοι AC 50-60 Hz [Vrms]
Ελάχιστη τάση εκκίνησης [V]	6.2	4.5
Μέγιστη τάση σβησίματος [V]	2	1.5
Μέγιστη αποδεκτή τάση [V]	40	40
Καταναλισκόμενο ρεύμα στα 12V [mA]	1.4	1.4
Μέγιστη αποδεκτή διατομή καλωδίου [mm2]	1.5

Πίνακας 2: χαρακτηριστικά εισόδων

Οι συνδέσεις των οπτικά απομονωμένων τερματικών εκτελούνται εφαρμόζοντας μια τάση στα τερματικά ή συνδέοντας με γεφύρωση το κοινό σήμα στο GND και συνδέοντας το σήμα Ι _n σε μια επαφή (π.χ. Πλωτήρα, πιεζοστάτη, κ.λπ.)

Καλωδίωση εισόδων
	Είσοδος με σύνδεση ψυχρής επαφής		Είσοδος σε τάση
Είσοδος	Ψυχρή επαφή μεταξύ των ακίδων	Γεφύρωση	Συνδεσμολογία
I1	I1-V+	C1/2 - CM	I1 – C1/2
I2	I2-V+	C1/2 - CM	I2 - C1/2
I3	I3-V+	C3/4 - CM	I3 – C3/4
I4	I4-V+	C3/4 - CM	I4 – C3/4

Πίνακας 3: Καλωδίωση Εισόδων

Κάτω, Εικόνα 4: Παράδειγμα σύνδεσης ψυχρής επαφής - Εικόνα 4, ένα παράδειγμα καλωδίωσης ψυχρής επαφής στην 11.

FM1 J16 F2 R137 TV253 F3 R138 R140 R141 R142 R143 R144 R145 CM I1 I2 +V +V C1/2 I1 I2 I3 I4 C3/4 CM PWM1 IN1/2 IN3/4

Εικόνα 4: Παράδειγμα σύνδεσης ψυχρής επαφής

Για τη ρύθμιση των εισόδων (π.χ. Πλωτήρας, Πιεζοστάτης, Αποζεύκτης, κ.λπ.) συμβουλευθείτε το εγχειρίδιο της διάταξης που είναι συνδεδεμένη στο ESY I/O.

Η κατάσταση της εισόδου απεικονίζεται από τα led εισόδων(βλέπε τον Πίνακα 1), και στη σελίδα κατάστασης της εφαρμογής (APP) (βλέπε την Εικόνα 5).

ΕΛΛΗΝΙΚΑ

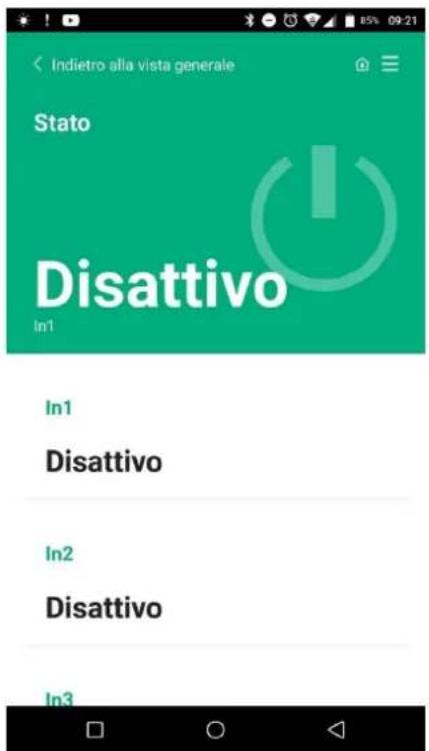

Εικόνα 5: Σελίδα Κατάστασης Εισόδου

2.8 Επαφές εξόδων

Οι συνδέσεις των εξόδων που αναγράφονται παρακάτω σχετίζονται με τις κλέμες που φέρουν την επιγραφή Ο1, Ο2 και ΒΑ. Ο Πίνακας 3 περιγράφει τα χαρακτηριστικά και τα όρια των επαφών εξόδου.

Χαρακτηριστικά των επαφών εξόδου
Τύπος επαφής	NO (Κανονικά ανοικτή)
Μέγιστη αποδεκτή τάση [V]	230 VAC
Μέγιστο αποδεκτή ένταση ρεύματος [A]	5 -> ωμικό φορτίο2,5 -> επαγωγικό φορτίο
Μέγιστη αποδεκτή διατομή του καλωδίου[mm2]	2,5

Πίνακας 4: Χαρακτηριστικά επαφών εξόδου

Στη συνέχεια περιγράφονται οι αντιστοιχίες ανάμεσα στα ρελέ και τις εξόδους:

Ετικέτα	Αντίστοιχη έξοδος
RL6	O1
RL7	O2
RL8	O3
RL9	O4

Πίνακας 5: αντιστοιχία Ρελέ Εξόδων

Στη συνέχεια απεικονίζεται ένα παράδειγμα σύνδεσης, στην έξοδο Ο1 με φορτίο στα 230V

ΕΛΛΗΝΙΚΑ

J19 RL3 RL4 RL5 RL6 RL7 RL8 RL9 280 VAC

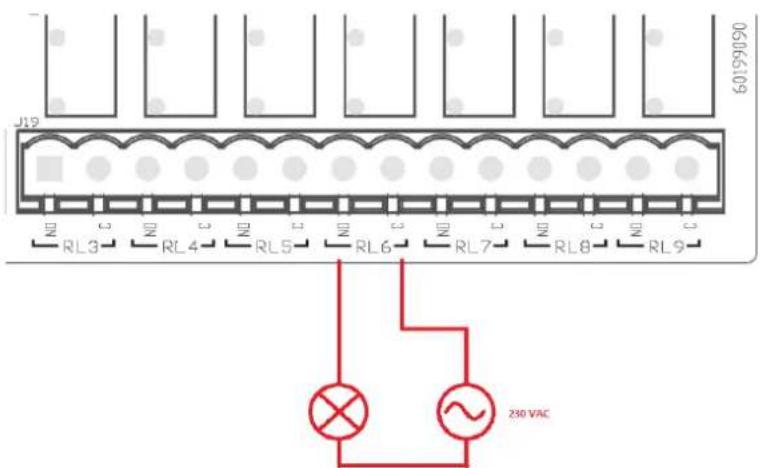

Εικόνα 6: Παράδειγμα σύνδεσης Ο1 με φορτίο στα 230V

Το άναμμα και το σβήσιμο θα εξαρτώνται από τις ρυθμίσεις που έγιναν στη διάταξη/συγκρότημα διατάξεων (συμβουλευθείτε το εγχειρίδιο του σχετικού προϊόντος). Η κατάσταση των εξόδων απεικονίζεται από τα led εξόδων (βλέπε τον Πίνακα 1), και στη σελίδα Κατάστασης της Εφαρμογής (ΑΡΡ) (βλέπε την Εικόνα 7).

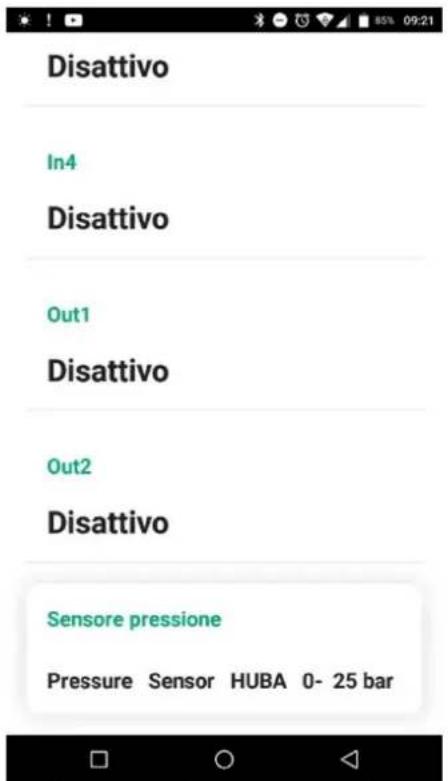

Εικόνα 7: Απεικόνιση κατάστασης Εξόδων

2.9 Αισθητήρας πίεσης τηλεχειρισμού

To Esy I/O δίνει τη δυνατότητα χρήσης ενός αισθητήρα πίεσης τηλεχειρισμού, απευθείας πάνω στον 4-πολικό ακροδέκτη PR1 (βλέπε την Εικόνα 8).

ΕΛΛΗΝΙΚΑ

AIN 1-3 OUT 0.5/10V FLUX IN1-5 CM D H D R N A J1 TVS1 FM3 TP2 J10 TP3 RR1 R9 J9 PR3 PR2 U9 PR1 Q7 R78Q11 R69 R76 U10 TPB TP6 C28 TP8 TP7 K90 U8 I12 I14 I15

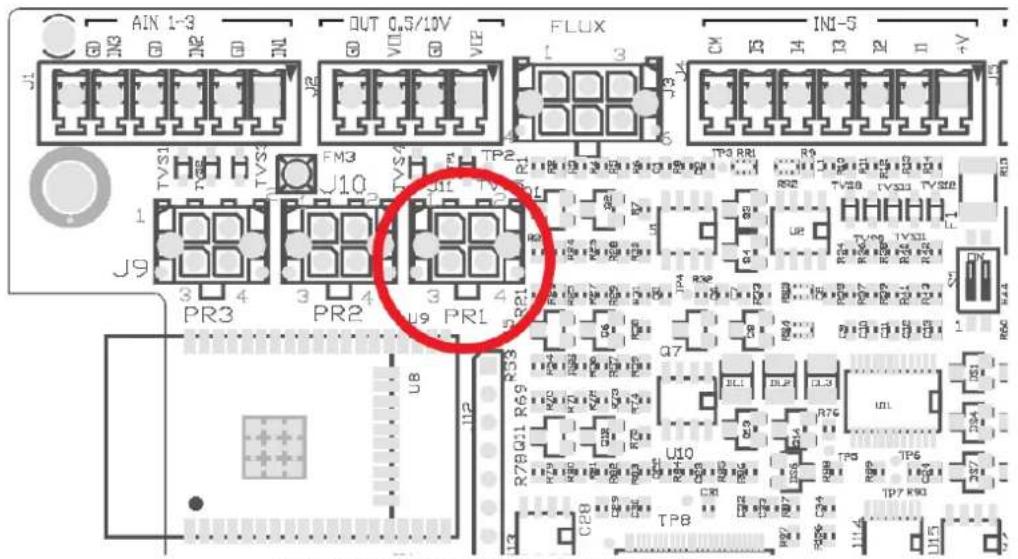

Εικόνα 8: Συνδεσμολογία αισθητήρα πίεσης

Ο τρόπος χρήσης εξαρτάται από τις ρυθμίσεις που έγιναν στη διάταξη/συγκρότημα διατάξεων (συμβουλευθείτε το εγχειρίδιο του σχετικού προϊόντος).

Διαμέσου της Εφαρμογής Dconnect, είναι δυνατόν να επιλέξετε τον χρησιμοποιούμενο αισθητήρα.

Ai parametri Sensore pressione Pressure Sensor HUBA 0- 25 bar Not selected Pressure Sensor HUBA 0-

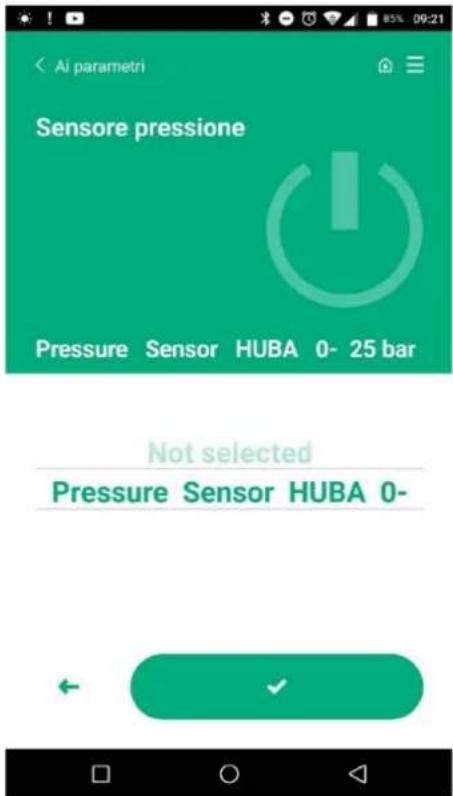

Εικόνα 9: Σελίδα Ρύθμισης αισθητήρα πίεσης

Οι υποστηριζόμενοι αισθητήρες είναι οι εξής:

1) Αισθητήρας πίεσης HUBA 0-25 bar

2.10 Σύνδεση Rs485 Modbus RTU

To Esy I/O μπορεί να χρησιμποιηθεί σαν πύλη RS485, με πρωτόκολλο MODBUS RTU, έτσι ώστε να μπορείτε να παρακολουθείτε τα δεδομένα και να τα ελέγχετε στις διατάξεις που υποστηρίζονται από το Esy I/O.

ΕΛΛΗΝΙΚΑ

Καλωδίωση

Η επικοινωνία Modbus διαμέσου RS485- 2 wire προβλέπει τη χρήση 3 καλωδίων (Α, Β και GND). Συνδέστε σωστά τα 3 καλώδια. Στην περίπτωση που πρέπει να χρησιμοποιηθούν αντιστάτες τερματισμού, συνιστάται η χρήση ενός 2-πολικού καλωδίου, με ένα ζεύγος πλεξούδων, κατάλληλου για 120 ohm.

GND B A 5 I2 I1 +V MODBUS GD B A J7 U4 C3 S8 TVS10 TVS12 R11 R12 R13 R14 TVS9 TVS11 D D D D DN C16 R5009

Εικόνα 10: Καλωδίωση Rs485 Modbus

Τερματικά MODBUS	Περιγραφή
A	Τερματικό -
B	Τερματικό +
GND	Αναφορά

Πίνακας 6: Περιγραφή Τερματικών Rs485

Στη συνέχεια απεικονίζεται η τυπική σύνδεση με μια BUS túπου RS485.

Η συνιστώμενη σύνδεση είναι πάντα αλυσιδωτού τύπου - Daisy chain (επιλογή 1). Μην κάνετε συνδέσεις τύπου αστέρα (επιλογή 2), ή τύπου δακτυλίου. Οι αντιστάτες τερματισμού, αν απαιτούνται, πρέπει να συνδεθούν στην πρώτη και στην τελευταία διάταξη που υπάρχουν στη bus (π.χ.. Εικόνα 11: Οι αντιστάτες τερματισμού πρέπει να συνδεθούν στη Master BMS και τη Διάταξη n) Εικόνα 11: Παραδείγματα καλωδίωσης bus.

Το μέγιστο συνιστώμενο πλήθος συνδεδεμένων διατάξεων είναι 32, σε σχέση και με τις άλλες διατάξεις που υπάρχουν στο δίκτυο. το μήκος των καλωδίων εξαρτάται από τον επιλεγμένο ρυθμό μετάδοσης (baudrate), και συγκεκριμένα όσο μεγαλύτερος είναι ο επιλεγμένος ρυθμός μετάδοσης, τόσο μικρότερο πρέπει να είναι το μήκος των καλωδίων.
    end

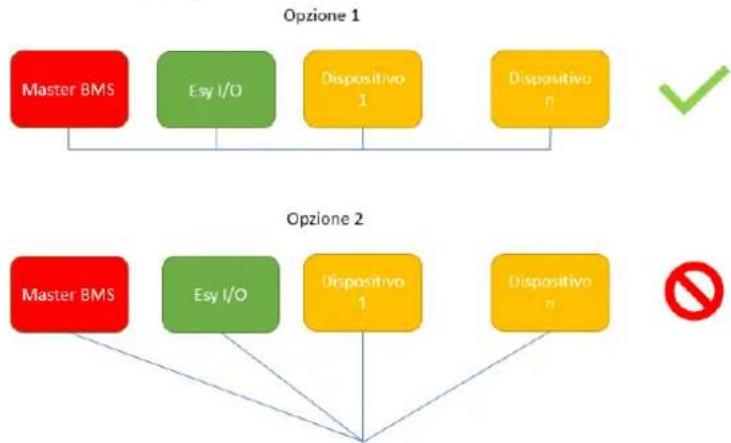

Εικόνα 11: Παραδείγματα καλωδίωσης bus

Ρύθμιση παραμέτρων

Η ρύθμιση των παραμέτρων Εςγ Ι/Ο γίνεται διαμέσου της εφαρμογής Dconnect, με σύνδεση σημείο προς σημείο διαμέσου ενός smartphone.

ΕΛΛΗΝΙΚΑ

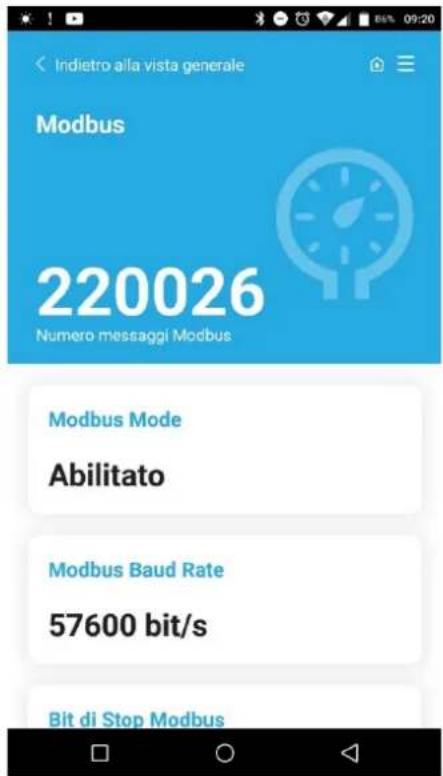

Εικόνα 12: Σελίδα APP ρύθμισης παραμέτρων Modbus

Τα χαρακτηριστικά της σύνδεσης Modbus είναι τα ακόλουθα (με έντονα γράμματα οι επιλογές κατά το πρώτο άναμμα):

Παράμετρος	Περιγραφή	Ρυθμιζόμενες τιμές
Ρυθμός μετάδοσης (bps)	Ταχύτητα μετάδοσης	2400, 4800, 9600,19200, 38400, 57600, 115200
Ισοτιμία	Έλεγχος ισοτιμίας	Όχι, Άρτιο, Περιπτό
Δυφία τερματισμού	Πλήθος δυφίων τερματισμού	1,2
Καθυστέρηση ελάχιστου χρόνου απόκρισης (ms)	Ελάχιστος χρόνος απόκρισης (π.χ. αν είναι 100, το Esy I/O αποκρίνεται στο μήνυμα μετά από τουλάχιστον 100ms)	0 – 1000
Id	Εντοπισμός slave (καθεμία διάταξη slave στο δίκτυο Modbus πρέπει να έχει το ένα Id διαφορετικό από το άλλο)	1-247

Πίνακας 7: Χαρακτηριστικά Modbus

Για περισσότερες πληροφορίες σχετικά με τα καταγραφικά της Modbus που είναι αναγνώσιμα ή/και τροποποιήσιμα, συμβουλευθείτε το εγχειρίδιο της διάταξης που είναι συνδεδεμένη στο Esy I/O.

ΣΗΜΑΝΤΙΚΟ! Για να μπορέσετε να χρησιμοποιήσετε το περιφερειακό Modbus, ενεργοποιήστε το διαμέσου της εφαρμογής (APP), ρυθμίζοντας την παράμετρο Modbus Mode.

2.11 Διαχείριση ανωμαλιών

Ο Πίνακας 8 περιγράφει τις πιθανές ανωμαλίες που μπορεί να παρουσιάσει το Esy I/O.

Ανωμαλία	LED ΣΦΑΛΜΑΤΟΣ
Γενική	Αναμμένο σταθερά
Τάση τροφοδοσίας ανεπαρκής	1 αναλαμπή
Σφάλμα αισθητήρα πίεσης (αν έχει ορισθεί χρήση αισθητήρα)	2 αναλαμπές
Σφάλμα εσωτερικό	3... 7 αναλαμπές
Ασύρματο	8 αναλαμπές
Wifi	9 αναλαμπές

Πίνακας 8: Κατάλογος ανωμαλιών

3. ΑΠΟΚΑΤΑΣΤΑΣΗ ΒΛΑΒΩΝ

Προτού ξεκινήσετε την αναζήτηση βλαβών που οφείλονται στην καλωδίωση, πρέπει να διακόψετε την ηλεκτρική σύνδεση της αντλίας (βγάλτε το φις από την πρίζα).

Ακολουθεί ένας κατάλογος των πιθανών λειτουργικών ανωμαλιών:

Πρόβλημα	Περιγραφή προβλήματος	Δυνατή διορθωτική επέμβαση
Led τροφοδοσίας σβηστό	Δεν υπάχει τροφοδοσία	Ελέγξτε την καλωδίωση τροφοδοσίας
		Ελέγξτε για τυχόν βραχυκυκλώματα που οφείλονται σε λανθασμένη καλωδίωση
Σφάλμα ανεπαρκούς τάσης τροφοδοσίας	Ανεπαρκής τάση τροφοδοσίας πλακέτας	Ελέγξτε για τυχόν υπερφορτία που οφείλονται στην καλωδίωση των αισθητήρων, εισόδων και εξόδων
Σφάλμα αισθητήρα πίεσης	Ο αισθητήρας πίεσης δίνει τιμή εκτός κλίμακας	Βεβαιωθείτε πως είναι σωστή η συνδεσμολογία του αισθητήρα πίεσης (ακροδέκτης PR1)
Led Πράσινο αισθητήρα πίεσης μη ενεργό	Μολονότι ο αισθητήρας πίεσης είναι συνδεδεμένος, το led δεν λειτουργεί	Βεβαιωθείτε πως ο αισθητήρας πίεσης είναι ενεργοποιημένος (χρησιμοποιήστε την APP)
Επικοινωνία modbus δεν λειτουργεί	Η επικοινωνία Modbus δεν λειτουργεί	Αν το Led Modbus είναι ΠΡΑΣΙΝΟ:1) Βεβαιωθείτε πως το modbus είναι ενεργοποιημένο, διαμέσου της APP (Παράμετρος Modbus Mode = ενεργοποιημένη)2) Βεβαιωθείτε πως είναι σωστές οι παράμετροι Modbus (Ρυθμός μετάδοσης, ισοτιμία, δυφία τερματισμού, ID), διαμέσου της APP3) Ελέγξτε την καλωδίωση RS485Αν το Led Modbus είναι ΚΟΚΚΙΝΟ:1) Βεβαιωθείτε πως είναι ενεργή η ασύρματη επικοινωνία ανάμεσα στην αντλία/συγκρότημα και το ESY I/O

TÜRKÇE

iÇİNDEKİLER

1. GENEL 170
