Termék típusa	Esyline szivattyúk bővítőmodulja
Tápfeszültség	100-240 VAC, 50-60 Hz, 125 mA (max.)
Digitális bemenetek	4 optoelektromosan leválasztott bemenet (DC vagy AC 50-60 Hz)
Relé kimenetek	4 NO érintkező, max 5 A @ 230 VAC (rezisztív), 2.5 A (induktív)
Nyomásérzékelő	1 bemenet HUBA 0-25 bar nyomásérzékelőhöz
Soros kommunikáció	RS485 Modbus RTU (fél-duplex, akár 32 eszköz)
Vezeték nélküli kommunikáció	Wifi 802.11 b/g/n 2.4 GHz, Bluetooth V4.2 BR/EDR/BLE, DAB saját (IEEE 802.15.4)
Védettségi fokozat	IP55
Üzemi hőmérséklet	0 °C és +50 °C között
Felhasználói felület	Státusz LED-ek és érintőgombok (Vezeték nélküli, Wifi)
Vezérlő alkalmazás	DConnect (Smart Solution) - beállítás és frissítés
Firmware frissítés	DConnect alkalmazáson keresztül (időtartam ≤ 5 perc)
Szerelés	Fali szerelés eltávolítható előlappal
Tápkábel keresztmetszet	Réz min. 0.8 mm² (AWG 18), köpeny átmérő 5-10 mm
Bemeneti kapcsok	Kábel keresztmetszet max. 1.5 mm²
Kimeneti kapcsok	Kábel keresztmetszet max. 2.5 mm²
Szigetelési osztály	I. osztály
Biztonsági szabványok	CEI 64/2 (Olaszország), CEI 364 (műszaki személyzet)
Gyártási ország	Olaszország (DAB márka)

Gyakran ismételt kérdések - ESY I/O DAB

Hogyan kell telepíteni az ESY I/O modult?

A telepítést szakképzett személyzetnek kell végeznie. A hátlapot a falra kell rögzíteni a lyukak fúrása és a tiplik behelyezése után, majd el kell végezni az elektromos csatlakoztatásokat (tápfeszültség 100-240 VAC) és a be-/kimeneti csatlakozásokat a séma szerint. Zárja vissza az előlapot a 4 csavar meghúzásával.

Hogyan csatlakoztassam az ESY I/O-t a DConnect alkalmazáshoz?

Töltse le a DConnect (Smart Solution) alkalmazást. Használja a Bluetooth vagy Wifi kapcsolatot pont-pont üzemmódban. Az alkalmazásban válassza ki az Esy I/O terméket, és kövesse az utasításokat a közvetlen csatlakozáshoz.

Hogyan állítható vissza a saját vezeték nélküli konfiguráció?

Nyomja meg a 'Vezeték nélküli' érintőgombot 5 másodpercig, amíg a kék LED villogni kezd, majd kialszik. A hálózati konfiguráció ekkor törlődik.

Mit jelentenek a különböző LED-ek a kezelőfelületen?

A tápellátás LED fehér; a hiba LED pirosan villog; a nyomás LED zöld; a Modbus LED zöld/piros; az Internet LED kék (RFU); a Bluetooth LED kék; a 4 bemeneti LED zöld; a 4 kimeneti LED sárga; a DAB vezeték nélküli LED kék; a Wifi LED kék. A részletekért lásd a használati utasítás 1. táblázatát.

Mit tegyek, ha a tápellátás LED nem világít?

Ellenőrizze a tápkábelezést (100-240 VAC, min. 0.8 mm² keresztmetszet) és a rövidzárlatok hiányát. Ha a probléma továbbra is fennáll, kapcsolja ki a tápfeszültséget és ellenőrizze a csatlakozásokat.

Használhatok más nyomásérzékelőt, mint a HUBA 0-25 bar modell?

Jelenleg csak a HUBA 0-25 bar nyomásérzékelő támogatott. A kiválasztás a DConnect alkalmazáson keresztül történik. Más érzékelők használata nem garantált.

Hogyan konfigurálható a Modbus kommunikáció?

A DConnect alkalmazáson keresztül aktiválja a Modbus módot, és állítsa be a baudrátát (2400-115200), a paritást (Nincs, Páros, Páratlan), a stop bitek számát (1 vagy 2), a válaszidőt (0-1000 ms) és az eszköz azonosítót (1-247). Az RS485 kábelezésnek helyesnek kell lennie (A, B, GND kapcsok).

Hány eszköz lehet maximum a Modbus buszon?

Ajánlott legfeljebb 32 eszköz az RS485 buszon. Az első és az utolsó eszközön szükség lehet lezáró ellenállásra (120 ohm).

Hogyan frissíthető a modul firmware-e?

Használja a DConnect alkalmazást a frissítések ellenőrzéséhez és telepítéséhez. A frissítés akár 5 percig is eltarthat, és a készülék automatikusan újraindul. Ügyeljen arra, hogy a tápfeszültség stabil legyen a művelet során.

Mit tegyek 'elégtelen tápfeszültség' hiba esetén (hiba LED 1-szer villog)?

Ellenőrizze az érzékelők, bemenetek és kimenetek kábelezéséből adódó esetleges túlterheléseket. Csökkentse a terhelést vagy ellenőrizze a tápfeszültséget. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a műszaki szolgálattal.

HASZNÁLATI ÚTMUTATÓ ESY I/O DAB

1.x.x Firmware verziókra érvényes kézikönyv (HU)

1.1 A kiszerelés tartalma.... 182
1.2 Felhasznási célok.... 182

1. BEÀLLITÀS....182

2.1 Elektromos csatlakozások 183
2.2 A termék jellemzői....183
2.3 Felhasználói interfész.... 184
2.4 Helyi csatlakozás az APP-on keresztül 185
2.5 A szoftver frissítése 185
2.6 DAB tulajdonú wireless csatlakozás 185
2.7 Optoizolált digitális bemenet 186
2.8 Kimeneti kapcsolódások 187
2.9 Távolsági nyomásérzékelő....188
2.10 Rs485 Modbus RTU kapcsolódás.... 189
2.11 Hibajelek 191

1. MEGHIBÁSODÁSOK MEGOLDÁSA 192

JELMAGYARÁZAT

A leírásban a következő szimbólumokat használjuk:

ÁLTALÁNOS VÉSZHELYZETEK.

Az alábbi útmutató előírásainak figyelmen kívül hagyása súlyos személyi és tárgyi sérüléseket okozhat.

ÁRAMÜTÉST OKOZÓ HELYZETEK.

Az alábbi útmutató előírásainak figyelmen kívül hagyása személyekre veszélyes helyzetet teremthet..

Általános megjegyzések és információk.

FIGYELEMFELHÍVÁSOK

A fennemlített termékek a professzionális felszerelések kategóriájába, valamint az 1. szigetelési osztályba tartoznak.

Mielőtt elvégzi az installációt, figyelmesen olvassa el ezt a kézikönyvet. Az installációnak és a működésnek a termék installációjának országában érvényes biztonsági rendszabályok betartásával kell történnie. Minden műveletet a jó szakmai szabályok alkalmazásával végezzen el.

A biztonsági előírások be nem tartása veszélyezteti az emberek biztonságát és a berendezés károsodását, valamint érvényteleníti a garanciális beavatkozás jogát..

Speciálisan képzet szakemberek

A műszer installációját kizárólag megfelelően képzett szakember végezheti el, aki rendelkezik a tárgyköri normatívák által előírt technikai ismeretekkel. Képzett szakembernek az számít, akit a tanulmányai, tapasztalatai, a szakmabeli előírások, balesetmegelőzési szabályok, szervizelési feltételek ismerete alapján a bendezés biztonságáért felelős személy felhatalmaz arra, hogy bármilyen szükséges tevékenységet elvégezzen és aki ismeretében van valamennyi veszélylehetőségnek, illetve képes megelőzni valamennyi veszélylehetőséget, illetve képes elhárítani azokat (IEC 364 szabvány szerinti "Képzett műszaki személyzet" meghatározása).

A jelen berendezést felhasználhatják nyolcadik életévüket betöltött gyermekek, csökkent fizikai, értelmi képeségekkel vagy érzékelési zavarral rendelkező felnőttek, illetve tapasztalattal vagy megfelelő képzettséggel nem rendelkező személyek, de minden esetben felügyelet mellett, valamint a berendezés biztonságos használatára és a használattal kapcsolatos veszélyekre vonatkozó útmutató megismerését követően.

MAGYAR

Biztonság

A használat csak akkor megengedett, ha a kiépített elektromos berendezés a termék installációjának országában érvényes biztonsági előírásoknak megfelel (Olaszországban a CEI 64/2 érvényes).

A tápellátási vezetéket tilos a készülék hordozásához vagy mozgatásához használni

TILOS az elektromos dugaszt a tápkábel húzásával kihúzni az aljzatból.

A figyelemfelhívások figyelmen kívül hagyása személyi és tárgyi károk lehetőségét jelenti és a garancia megszűnésével jár.

Különleges vészhelyzetek

Mielött a rendszer elektromos vagy mechanikus részén dolgozna, mindig csatlakoztassa le azt a hálózati feszültségről. A készülék áramtalanítását követően várjon legalább öt percet, mielött kinyitja a készüléket. Csak stabilan kábelezett hálózati kapcsolatok megengedettek.

1. ÁLTALÁNOS INFORMÁCIÓK

Az ESY I/O-t arra fejlesztették ki, hogy optoizolált be- és kimeneteket biztosítson az Esyline termékcsaládnak, illetve MODBUS RTU Rs485 segítségével belépést biztosítson a BMS rendszerekhez és a távolsági nyomásérzékelőhöz.

ESY I/O-t a DConnect applikación keresztül lehet beállítani és frissíteni.

1.1 A kiszerelés tartalma

• ESY I/O
• Quick Guide

1.2 Felhasznási célok

Esy I/O az alábbi célokat teszi lehetővé:

• csatlakozás az RS485 MODBUS RTU interfésszel renelkező BMS (Build Management System) rendszerrel
- Csatlakozás a tiszta kontakt bemeneti adatokkal (pl. úszók)
- Kimeneti csatlakozás (pl. szirénák)
- Távérzékelési érzékelő csatlakozás a terhelési veszteség kompenzálására

2. BEÁLLÍTÁS

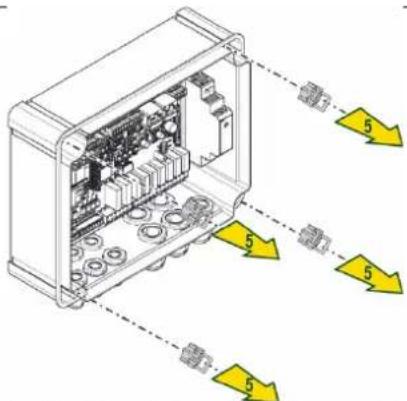

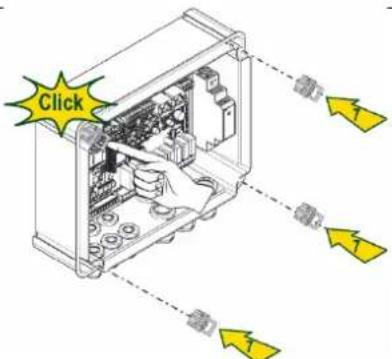

Az első beállítás alkalmával, ha falra történő erősítés szükséges, az alábbi módon járjunk el:

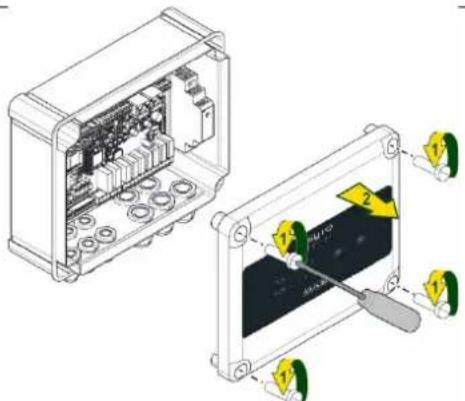

1. Távolítsa el az előlapot a 4 rögzítőcsavar lapos csavarhúzóval történő kicsavarásával.

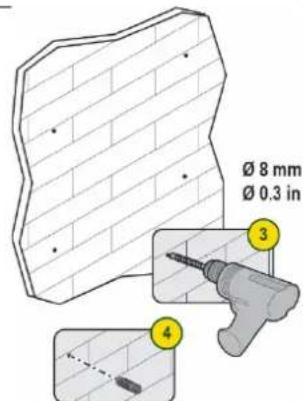

1. Fúrja a lyukakat és a tipliket a falba, a panel járatainak megfelelően

1. Távolítsa el a kupakokat, és csavarja be a panel műanyag csavarjait

MAGYAR

1. Csavarozza fel a panelt a falra

1. Helyezze vissza a kupakokat, így a panelhez tudja csavarozni a műanyag csavarokat

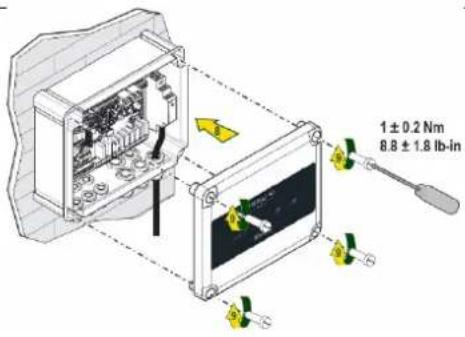

1. Csavarozza vissza az elölapot

Mielött visszacsavarja a panelt, ellenőrizze, hogy a két kártya közötti kábel megfelelően csatlakozik-e!

2.1 Elektromos csatlakozások

Az ESY I/O egyfázisú LN tápellátási kábel csatlakoztatását igényli, amely az alábbi jellemzőknek kell megfelelniük:

• Egykábeles rézszakasz minimum 0.8mm ^2 (AWG 18)
• Maximális kábelhüvely átmérő 10mm

• Minimális kábelhüvely átmérő 5mm

• Helyezze a kábelt az 1. ábrán látható kábeltömítésbe, amit narancssárga színnel jelöltek meg (3. kábeltömítés)

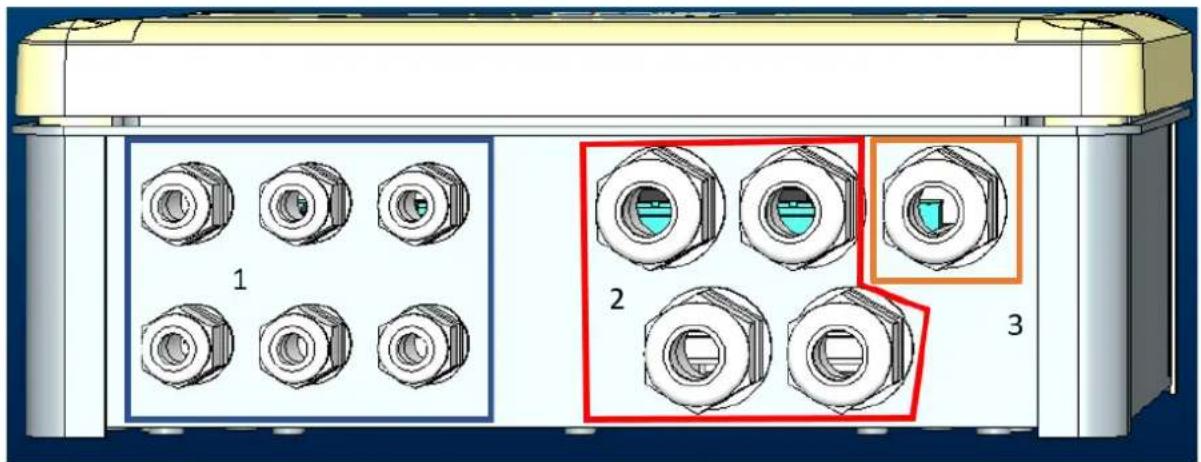

1. ábra: Kábeltömítés frontális nézete

2. Csatlakoztassa a tápkábelt az elülső panel bezárása előtt, az alábbiak szerint:

3. A szekrény IP besorolásának felerősítéséhez, húzza meg a kábel tömszelencéjét

Az alkalmazástól függően a felhasználó más elektromos csatlakozásokat is létrehozhat, lásd az 1. ábrát.

Az 1. szakasz kábeltömszelencéivel a bemeneteket (lásd 2.7. bekezdés), a nyomásérzékelőt (lásd a 2.9. bekezdést) és az Rs485 Modbus-t (lásd a 2.10. bekezdést) tudjuk bekötni.
A 2. szakasz kábeltömszelencéivel a kimenetek bekötéseit végezhetjük el (lásd 2.8 bekezdést).

2.2 A termék jellemzői

Alább, a termékre vonatkozó jellemzők kerülnek felsorolásra:

• Tápellátási feszültség: 100-240 VAC
• Fekvencia: 50-60Hz
• Névleges áramerősség (rms) @ 230 VAC: 125 mA

MAGYAR

• Optoizolált digitális bemenet: 4
• Kimenet: 4 NO (Általában nyitva), max 5A @230VAC
• 1 RS485 (Modbus RTU)
• Működési hömérséklet: 0-50 °C
• Védelmi fokozat: IP55

• Rádiós modulok:

• Wireless DAB tulajdon (IEEE 802.15.4), FFC ID: OA3MRF24J40MA
  ○ Wifi (802.11 b/g/n 2.4 GHz)

• Bluetooth V4.2 BR/EDR, Bluetooth LE

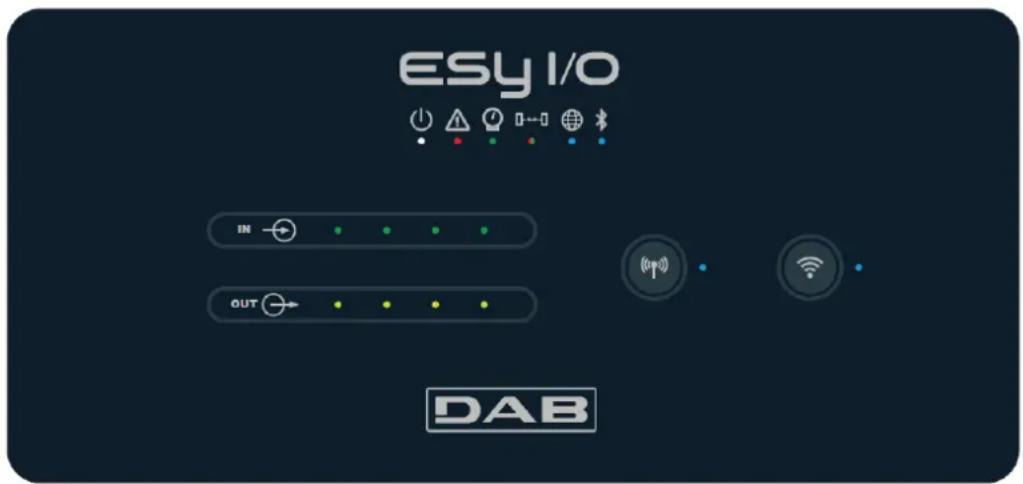

2.3 Felhasználói interfész

Az Esy I / O-n kijelző ledek a rendszer működési állapotát jelzik.

LED kijelzők jellemzői
Led		Szín	Leírás
	Power	Fehér	Ég: Esy I/O áramellátás alattKikapcsolt: Esy I/O nincs áramellátás
	Fault	Piros	Villogóan ég: Hibajel (lásd 2.10 bekezdés)Kikapcsolt: Nincs hibajel
	Nyomás	Zöld	Ég: Nyomásérzékelő csatlakoztatvaKikapcsolt: Nyomásérzékelő nincs csatlakoztatva
	Modbus	Zöld/Piros	Folyamatos zöld: Gateway modbus aktívSzabályosan villogó zöld: Gateway Modbus csatlakozási fázisbanIdönként villogó zöld: üzenet leadás folyamatbanFolyamatos piros, ha meghibásodás van (hibaüzenet, timeout error)Villogó piros: hiba a Gateway Modbus csatlakozása soránKikapcsolt: Gateway modbus nem aktív
	Internet	Kék RFU
	Bluetooth	Kék	Ég: Bluetooth csatlakozás aktívKikapcsolt: Bluetooth csatlakozás nem aktív
	Bement (4 led)	Zöld	Ég: A vonatkozó bemenet feszültség alatt áll (pl. zárt csatlakozás)Kikapcsolt: A vonatkozó bemenet nincs feszültség alatt (pl. nyílt csatlakozás)
	Kimenet (4 led)	Sárga	Ég: Vonatkozó Relé zárvaKikapcsolt: Vonatkozó Relé nyitva
	Wireless DAB tulajdon	Kék	Folyamatosan ég: van wireless csatlakozásVillogóan ég: Hálózati csatlakozás megtörtént, de a csatlakozás nem aktív vagy nem teljesKikapcsolt: Wireless hálózati csatlakozás nincs
	Wifi	Kék	Ég: Van wifi csatlakozásVillogó: AP üzemmódKikapcsolt: Wifi csatlakozás nincs

1. táblázat: Led kijelzők leírása

Az Esy I/O két érintögombbal rendelkezik az interfészen (Wireless és wifi). Az érintögomb lenyomása közben a megfelelő LED gyorsan villog. Az alábbiakban leírt parancsok végrehajtását, jól hallható beep erősíti meg.

2.4 Helyi csatlakozás az APP-on keresztül

A „Smart Solution” APP DConnect az interfészt jelenti az Esy I/O eszköz helyi vezérléséhez. A DConnect APP segítségével frissítheti a terméket és konfigurálhatja a készülék fő paramétereit, egy könnyen használható és mindig kéznél lévő APP kényelmével. Az APP segítségével lehetősége nyílik a termékkel való helyi kapcsolattartásra, a speciális menü használatán keresztül, ami közvetlenül az APP főoldaláról érhető el.

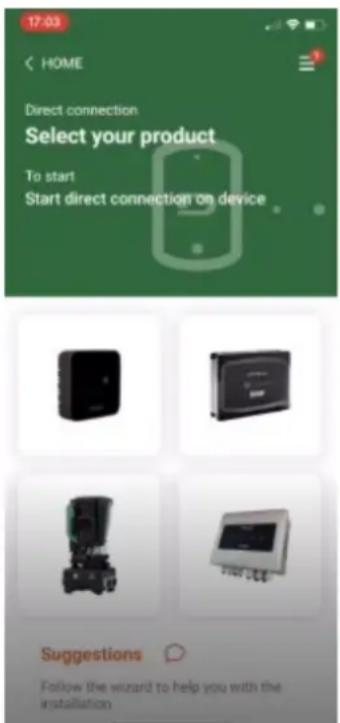

1. ábra: A Dconnect APP föoldalának ábrája

Válassza ki az Esy I/O termékhez kapcsolódó képet, és kövesse az eljárásra vonatkozó utasításokat.

2.5 A szoftver frissítése

A frissítések biztosítják a termék által nyújtott szolgáltatások jobb felhasználhatóságát. A termék használatának megkezdése előtt győződjön meg arról, hogy az a legújabb szoftver verzióra frissült legyen. A szoftverfrissítés szakaszában az érintett termékek nem lesznek képesek ellátni funkcióikat. Emiatt javasoljuk, hogy dolgozó felügyelje a frissítést.

MEGJEGYZÉS1: A frissítés termékenként 5 percig is eltarthat, ezt követően az eszköz újraindítja magát.

2.6 DAB tulajdonú wireless csatlakozás

Az Esy I/O alapvető funkciója az, hogy képes legyen csatlakozni egy 802.15.4 vezeték nélküli interfészen keresztül, saját DAB protokollal ellátva, egy vagy több támogatott e.syline termékkel. A szabadalmaztatott vezeték nélküli kapcsolat szükséges az Esy I/O Modbus átjáróként történő használatához és a szükséges igazításhoz is (lásd: 2.10. bekezdés).

Tulajdonban lévő wireless csatlakozási folyamat

Az Esy I/O egy vagy több eszközhöz csatlakoztatható, az alábbi eljárás szerint:

- Helyezze a csatlakoztatandó eszközt kapcsolódási állapotba (lásd: A csatlakoztatandó termék kézikönyve)

- Nyomja le a gombot az Esy I/O-n legalább 5 másodpercen keresztül, egészen addig amíg a kijelző folyamatosan égő kékre vált (lásd 1. táblázat).

Az eljárás megszakításához nyomjuk le az Esy I/O baloldali bomgját.

A társított eszköz pillanatnyi szétkapcsolása esetén a kék led fog villogni, jelezve, hogy az eszköz nincs csatlakoztatva, de megpróbálja helyreállítani a kapcsolatot.

A vezeték nélküli hálózat konfigurációja ideiglenes áramkimaradás vagy az eszköz leállása esetén is megmarad.

Szétkapcsolás és wireless konfiguráció törlési eljárás

Nyomjuk le 5 másodpercen keresztül a

gombot. Ha az eljárás sikeres volt, akkor a kék led kijelző kikapcsolt állapotra vált.

2.7 Optoizolált digitális bemenet

Az ESY I/O legfeljebb 4 optoizolált bemenet csatlakoztatását teszi lehetővé.

A 4 digitális bemenet optikailag szigetelt, mind negatív, mind pozitív közvetlen feszültséggel, illetve 50-60 Hz váltakozó árammal gerjeszthetők.

A 2. táblázat ismerteti a digitális bemenetek jellemzőit és értékhatárait:

A bemenetek jellemzői
	DC bemenetek [V]	AC bemenetek 50-60 Hz [Vrms]
Minimális bekapcsolási feszültség [V]	6.2	4.5
Minimális kikapcsolási feszültség [V]	2	1.5
Maximális megengedett feszültség [V]	40	40
12V-on felvett áram [mA]	1.4	1.4
Max elfogadott kábelátmérő [mm2]	1.5

1. táblázat: A bemenetek jellemzői

Az optikailag leválasztott sorkapcsok csatlakozása úgy történik, hogy azok feszültséget adnak a sorkapcsokra, vagypedig a közös jelet egy jumperrel összekötik a GND-vel, majd az In jelet a másik csatlkaozáshoz kötik (pl. úszó, nyomáskapcsoló, stb.).

Bemeneti kábelek
	A bemenet csatlakozása tiszta érintkezőhöz		Feszültség alatti bemenet
Bemenet	A pinek közötti tiszta kapcsolat	Jumper	Kapcsolat
I1	I1-V+	C1/2 - CM	I1 – C1/2
I2	I2-V+	C1/2 - CM	I2 - C1/2
I3	I3-V+	C3/4 - CM	I3 – C3/4
I4	I4-V+	C3/4 - CM	I4 – C3/4

1. táblázat: Bemeneti kábelek

Alább, 4. ábra: Tiszta érintkezős kapcsolódási példa, 4. ábra a tiszta érintkezős csatlakozási I4 kábel példája.

1. ábra: Tiszta csatlakozási példa

A bemenetek konfigurálására vonatkozóan (pl. úszó nyomáskapcsoló, letiltás stb.) lásd az ESY I/O-hoz csatlakoztatott eszköz kézikönyvében leírtakat.

A bemenetek állapotát mind a bemeneti LED-ek (lásd 1. táblázat), mind az APP Status oldal (lásd az 5. ábrát) jelzik.

MAGYAR

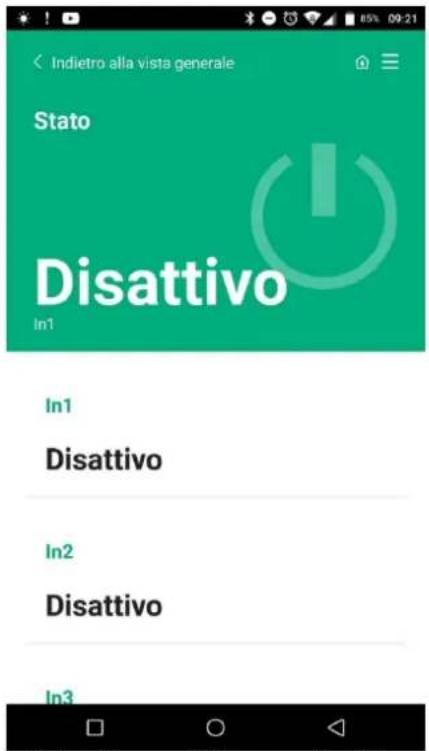

1. ábra: Bemeneti állapot megjelenítése

2.8 Kimeneti kapcsolódások

Az alább felsorolt kimenetek csatlakozásai az O1, O2 és CA szerigrafiával jelölt sorkapocsra vonatkoznak.

A 3. táblázat a kimeneti érintkezők jellemzőit és határértékeit tartalmazza.

A kimeneti kapcsolódások jellemzői
Kapcsolódási típus	NO (Általában nyitott)
Elviselhető max feszültség [V]	230 VAC
Elviselhető max áramerősség [A]	5 -> rezisztív terhelés2,5 -> induktív terhelés
Max elfogadott kábel szekció [mm2]	2,5

1. táblázat: Kimeneti kapcsolódások jellemzői

A relék és a kimenetek közötti vonatkozási kapcsolatot az alábbiakban írjuk le:

Címke	Vonatkozó kimenet
RL6	O1
RL7	O2
RL8	O3
RL9	O4

1. táblázat: Relék és kimenetek vonatkozó kapcsolatai

Az alábbiakban az O1 kimeneten, 230 V terheléssel elvégzett csatlakozási példa látható,

MAGYAR

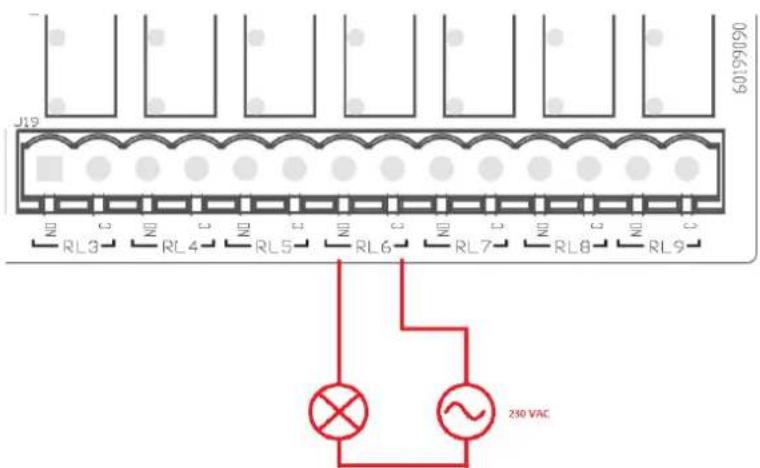

1. ábra: O1 kimeneten, 230 V terheléssel elvégzett csatlakozási példa

A be- és kikapcsolás az eszköz/eszközcsoport beállításaitól függ (lásd az ehhez kapcsolódó termék kézikönyvét). A kimenetek állapotát a kimeneti LED-ek (lásd 1. táblázat) és az APP Status oldala (lásd 7. ábra) jelzik.

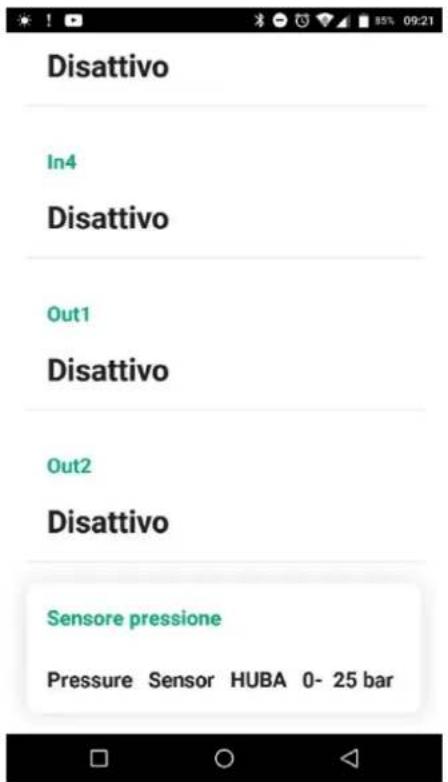

1. ábra: Kimeneti állapot megjelenítése

2.9 Távolsági nyomásérzékelő

Az Esy I/O 1 db távolsági nyomásérzékelő használatát teszi lehetővé, közvetlenül a 4 pólusú PR1 csatlakozón (lásd 8. ábra).

MAGYAR

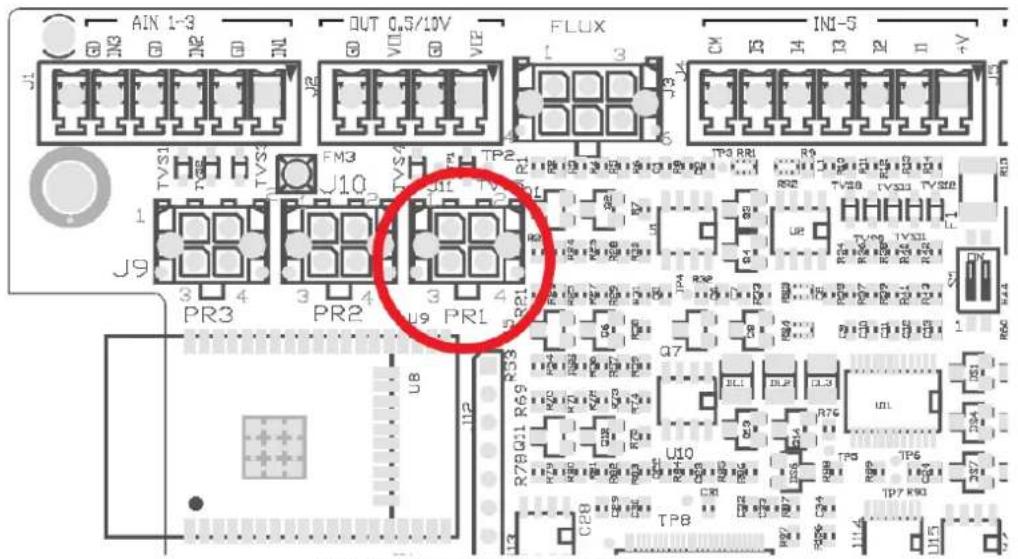

1. ábra: Nyomásérzékelő bekötése

A felhasználás módja az eszközön/eszközcsoporton elvégzett beállításoktól függ (lásd az ehhez kapcsolódó termék kézikönyvét). Az APP segítségével kiválasztható a használt érzékelő.

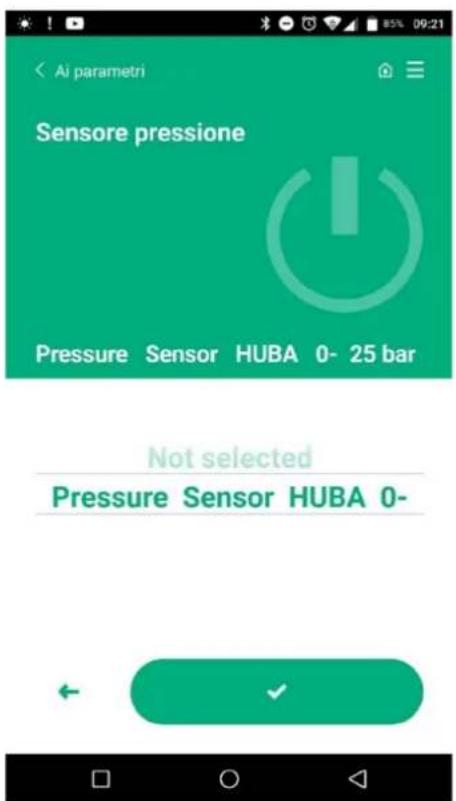

1. ábra: Nyomásérzékelő beállítása oldal

Jelenleg elfogadott érzékelők az alábbiak:

1) HUBA 0-25 bar nyomásérzékelő

2.10 Rs485 Modbus RTU kapcsolódás

Az Esy I/O RS485 átjáróként is használható, MODBUS RTU protokollal, ennek segítségével figyelemmel tudja kísérni az adatokat és vezérelni tudja az Esy I/O által támogatott eszközöket.

Kábelezés

Az RS485-2 vezetéken keresztül történő modbus kommunikációhoz 3 kábel (A, B és GND) használatára van szükség. Csatlakoztassuk a 3 kábelt az előírtaknak megflelően. Javasoljuk, hogy 2 pólusú árnyékolt kábelt használjon, sodrott párral, 120 ohmra igazítva abban az esetben, ha lezársokat kívánnak használni.

1. ábra: Rs485 Modbus kábelezés

MODBUS végződések	Leírás
A	- végződés
B	+ végződés
GND	Vonatkozó

1. táblázat: Rs485 lezárások leírása

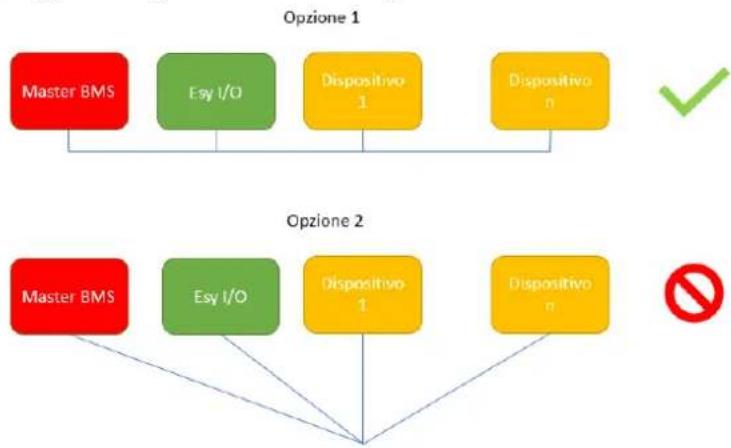

Alábbiakban az RS485 típusú BUS-val történő jellegzetes kapcsolódások kerülnek bemutatásra.

Az ajánlott csatlakozás mindig Daisy chain (1. opció). Mellőzzük a csillag típusú (2. opció) vagy gyűrű típusú csatlakozásokat.

Ha szükséges, a végződéseket be kell illeszteni a BUS első és utolsó eszközébe (pl. 11. ábra: A végződéseket be kell illeszteni a Master BMS-be és az n Eszközbe) 11. ábra: BUS kábelezési példák.

A csatlakoztatott eszközök maximális ajánlott száma 32, a hálózat többi eszközével összhangban. A kábelek hossza a választott átviteli sebességtől függ, ami azt jelenti, hogy minél nagyobb az átviteli sebesség, annál rövidebbnek kell lennie a kábel hosszának.
1. ábra: BUS kábelezési példák

Paraméterek beállítása

Az Esy I/O paraméterek konfigurálását a Dconnect APP segítségével végezheti el, pontról pontra történő összeköttetéssel, okostelefonon keresztül.

MAGYAR

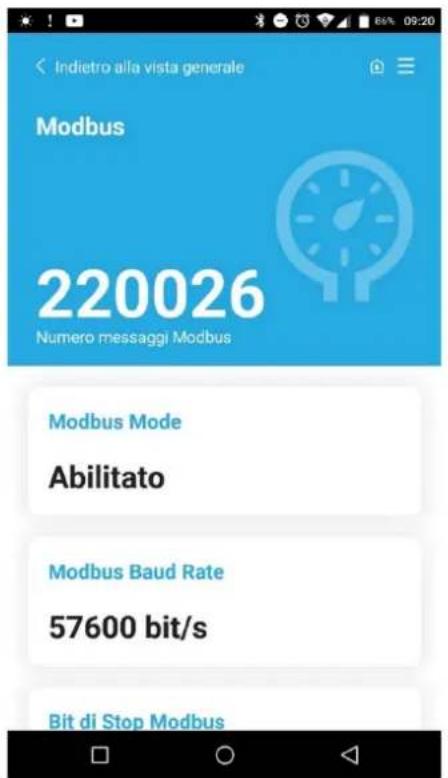

1. ábra: APP oldal, a Modbus paraméterek beállításához

A Modbus csatlakozás jellemzői az alábbiak (az első csatlakozásra a félkövér betűvel jelölt opciók vonatkoznak):

Paraméter	Leírás	Beállítható értékek
Baudrate (bps)	Átviteli sebesség	2400, 4800, 9600,19200, 38400, 57600, 115200
Paritás	Paritás ellenőrzés	Nincs, Páros, Páratlan
Stop bit	Stop esetén a bit-ek száma	1,2
A válasz minimális késedelme (ms)	A válasz minimális késedelmi ideje (pl. ha 100, akkor Esy I/O az üzenetre legalább 100ms elteltével válaszol)	0 – 1000
Id	A slave beazonosítása (a Modbus hálózat minden slave eszköze rendelkezik egy egymástól eltérő ld azonosítóval)	1-247

7. táblázat: Modbus jellemzői

A Modbus regiszterek megtekinthető és/vagy módosítható infomrációival kapcsolatossan, olvassa el az Esy I/O-hoz kapcsolódó eszköz kézikönyvét.

FONTOS! A Modbus periféria használatához, engedélyt kell adni az APP-n keresztül, illetve konfigurálni kell a Modbus Mode paramétert.

2.11 Hibajelek

A 8. táblázatban az Esy I/O működése során előforduló anomáliákat foglaljuk össze.

Meghibásodás	LED FAULT
Általános	Folyamatosan ég
Tápellátási feszültség nem elegendő	1 villogás
Nyomásérzékelő hibajele (ha az érzékelő beállításra került)	2 villogás
Belső hibajel	3...7 villogás
Wireless	8 villogás
Wifi	9 villogás

8. táblázat: Hibajelek felsorolása

3. MEGHIBÁSODÁSOK MEGOLDÁSA

A kábelezésből származó hiba elháritásának megkezdése előtt le kell választani a szivattyú elektromos tápellátását (ehhez húzza ki a csatlakozót az aljzatból).

Alább, az esetlegesen felmerülő meghibásodásokat soroljuk fel:

Probléma	Probléma megoldása	Lehetséges megoldás
Tápellátás kijelzője kikapcsolt	Nincs tápelltásá	Ellenőrizzük le a tápellátási kábeleket
		Ellenőrizze, hogy nincs-e rövidzárlat a helytelen kábelezése miatt
Hiba, a tápfeszültség mértéke nem megfelelő	Adatkértya tápellátási feszültsége nem megfelelő	Ellenőrizze, hogy nincs-e túlterhelés az érzékelő, a bemenet és a kimenet kábelezése miatt
Hiba a nyomásérzékelőnél	A nyomásérzékelő által mutatott érték határértéken túl van	Ellenőrizze le a nyomásérzékelő megfelelő csatlakozását (PR1 csatlakozó)
Nyomásérzékelő zöld kijelzője nem aktív	A nyomásérzékelő be van kötve, de a Led kijelző nem működik	Bizonyosodjon meg arról, hogy a nyomásérzékelő engedélyezve lett-e (ezt az APP-n keresztül teheti meg)
A modbus komunikáció nem működik	A modbus komunikáció nem működik	Ha a Modbus KIJELZŐJE ZOLD:1) Az APP-n keresztül ellenőrizze le, hogy a modbus engedélyezésre került-e (Modbus Mode paraméter = engedélyezett)2) Az APP-n keresztül ellenőrizze le, hogy a Modbus paraméterek megfelelőek-e (Baudrate, paritàs, stop bits, ID)3) Ellenőrizze le a RS485 kábelezéstHa a Modbus KIJELZŐJE PIROS:1) Bizonyosodjon meg arról, hogy a pumpa/pumpa csoport és az ESY I/O közötti komunkáció aktív-e

БЪЛГАРСКИ

СЪДЪРЖАНИЕ
