Termék típusa	Önfelszívó centrifugálszivattyú
Márka	DAB
Modell	Jet 102 M
Alkalmazások	Háztartási vízellátás, mezőgazdaság, kertészet, ipari szolgáltatások
Szivattyúzott folyadékok	Tiszta víz, robbanásveszélyes anyagok, szilárd részecskék vagy szálak nélkül, sűrűség 1000 kg/m³, viszkozitás 1 mm²/s
Maximális áramlási sebesség	4,8 m³/h
Tápellátás feszültsége	220-240V 50Hz / 110V 50Hz / 115V 60Hz / 230V 60Hz / háromfázisú 230V3-400V3 50/60Hz (verziótól függően)
Felvett teljesítmény	Lásd az adattáblát
Motor védettségi foka	IP44 (IP55 kérésre)
Kapocsléc védettségi foka	IP55
Motor szigetelési osztálya	F
Folyadék hőmérséklete	0°C és +40°C között
Maximális üzemi nyomás	0,8 MPa (8 bar)
Felszívás	Önfelszívó akár 9 méterig
Súly	A csomagoláson feltüntetve
Tárolás	Fedett, száraz helyen, rezgésektől védve
Telepítés	Szilárd alapra, jól szellőző helyre, időjárástól védve
Karbantartás	Csak szakképzett személyzet által, beavatkozás előtt áramtalanítsa
Biztonság	Beépített termikus védelem (egyfázisú); szökőkutakhoz 30 mA-es differenciálkapcsoló ajánlott
Tápkábel	H05 RN-F típus (beltéri) vagy H07 RN-F (kültéri)

Gyakran ismételt kérdések - Jet 102 M DAB

Hogyan kell felszívni a Jet 102 M szivattyút?

Távolítsa el a töltődugót, öntsön tiszta vizet a szivattyútestbe, amíg meg nem telik, majd csavarja vissza a dugót. A szárazon futás károsítja a mechanikus tengelytömítést.

Mit tegyek, ha a motor nem indul?

Ellenőrizze az elektromos csatlakozásokat, a tápfeszültséget és a biztosítékokat. Ha a biztosítékok ismét kioldanak, az motor rövidzárlatára utalhat.

A szivattyú forog, de nem szállít vizet, miért?

Lehetséges okok: helytelen felszívás, fordulatszám irányának felcserélése (háromfázisú), elégtelen szívócső átmérő, vagy eltömődött lábszelep.

Az áramlás elégtelen, mit ellenőrizzek?

Ellenőrizze a lábszelepet (tisztaság), a járókerék kopását, a szívócső átmérőjét, és háromfázisú motoroknál a fordulatszám irányát.

A szivattyú rezeg és zajos, hogyan orvosoljam?

Győződjön meg róla, hogy a szivattyú és a csövek jól rögzítve vannak. A zajt kavitáció (túlzott igény) vagy a tartományon kívüli üzemelés okozhatja.

Hogyan kell helyesen telepíteni a Jet 102 M szivattyút?

Telepítse szellős, időjárástól védett helyre, környezeti hőmérséklet <40°C. Rögzítse szilárdan, és kerülje a karimák terhelését. Szökőkutakhoz használjon 30 mA-es differenciálkapcsolót.

Milyen rendszeres karbantartás szükséges?

Nincs külön karbantartási teendő a felhasználó számára. A beavatkozásokat szakképzett személyzet végezze a szivattyú áramtalanítása után.

Használhatom a szivattyút más folyadékokhoz, mint a víz?

Nem, a szivattyú kizárólag tiszta vízhez készült, szilárd anyagok vagy agresszív termékek nélkül. A vegyszerek vagy koptató anyagok károsítanák a szivattyút.

Hogyan kell kicserélni a tápkábelt?

Áramtalanítsa a szivattyút, csavarja le a kapocsléc fedelét, válassza le a vezetékeket (barna, kék, sárga-zöld), lazítsa meg a kábelrögzítőt, és cserélje ki azonos típusú (H05 RN-F vagy H07 RN-F) kábelre.

Mit tegyek hosszú inaktivitás után?

Ismételje meg a teljes felszívási eljárást: töltse fel a szivattyút tiszta vízzel, és ellenőrizze, hogy a tengely forgása szabad-e az újraindítás előtt.

HASZNÁLATI ÚTMUTATÓ Jet 102 M DAB

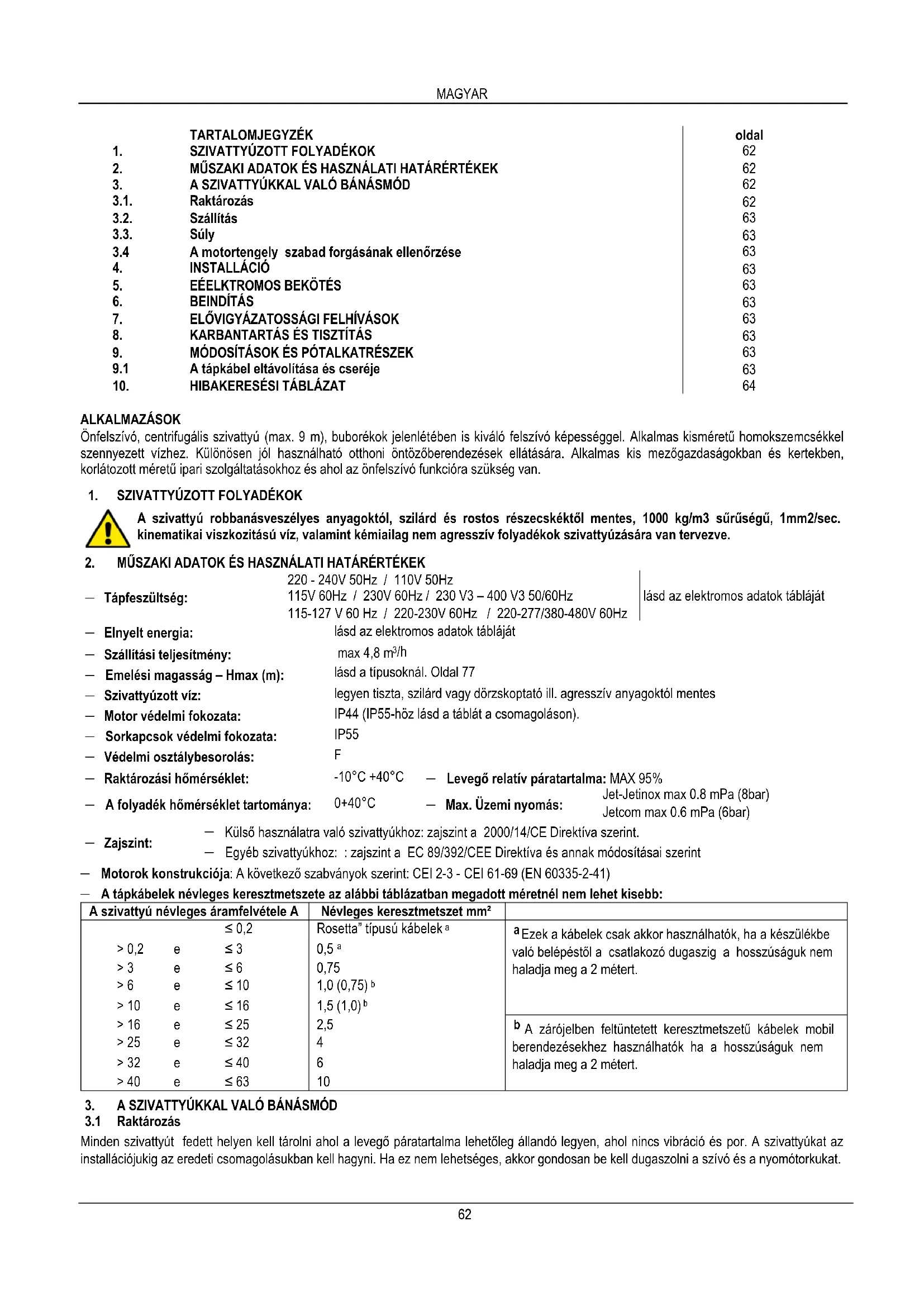

	TARTALOMJEGYZÉK	oldal
1.	SZIVATTYÚZOTT FOLYADÉKOK	62
2.	MŰSZAKI ADATOK ÉS HASZNÁLATI HATÁRÉRTÉKEK	62
3.	A SZIVATTYÚKKAL VALÓ BÁNÁSMÓD	62
3.1.	Raktározás	62
3.2.	Szállítás	63
3.3.	Súly	63
3.4	A motortengely szabad forgásának ellenőrzése	63
4.	INSTALLÁCIÓ	63
5.	EÉELKTROMOS BEKÖTÉS	63
6.	BEINDÍTÁS	63
7.	ELŐVIGYÁZATOSSÁGI FELHÍVÁSOK	63
8.	KARBANTARTÁS ÉS TISZTÍTÁS	63
9.	MÓDOSÍTÁSOK ÉS PÓTALKATRÉSZEK	63
9.1	A tápkábel eltávolítása és cseréje	63
10.	HIBAKERESÉSI TÁBLÁZAT	64

ALKALMAZÁSOK

Önfelszívó, centrifugális szivattyú (max. 9 m), buborékok jelenlétében is kiváló felszívó képességgel. Alkalmas kisméretű homokszemcsékkel szennyezett vízhez. Különösen jól használható otthoni öntözöberendezések ellátására. Alkalmas kis mezőgazdaságokban és kertekben, korlátozott méretű ipari szolgáltatásokhoz és ahol az önfelszívó funkcióra szükség van.

1. SZIVATTYÚZOTT FOLYADÉKOK

A szivattyú robbanásveszélyes anyagoktól, szilárd és rostos részecskéktől mentes, 1000 kg/m3 sürűségű, 1mm2/sec. kinematikai viszkozitású víz, valamint kémiailag nem agresszív folyadékok szivattyúzására van tervezve.

2. MÜSZAKI ADATOK ÉS HASZNÁLATI HATÁRÉRTÉKEK

	220 - 240V 50Hz / 110V 50Hz
— Tápfeszültség:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz		lásd az elektromos adatok tábláját
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
— Elnyelt energia:	lásd az elektromos adatok tábláját
— Szállítási teljesítmény:	max 4,8 m^3/h
— Emelési magasság – Hmax (m):	lásd a típusoknál. Oldal 77
— Szivattyúzott víz:	legyen tiszta, szilárd vagy dörzskoptató ill. agresszív anyagoktól mentes
— Motor védelmi fokozata:	IP44 (IP55-höz lásd a táblát a csomagoláson).
— Sorkapcsok védelmi fokozata:	IP55
— Védelmi osztálybesorolás:	F
— Raktározási hőmérséklet:	-10^ +40^	— Levegő relatív páratartalma: MAX 95%
— A folyadék hőmérséklet tartománya:	0+40^	— Max. Üzemi nyomás: Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— Külső használatra való szivattyúkhoz: zajszint a 2000/14/CE Direktíva szerint.

— Egyéb szivattyúkhoz: : zajszint a EC 89/392/CEE Direktíva és annak módosításai szerint

— Motorok konstrukciója: A következő szabványok szerint: CEI 2-3 - CEI 61-69 (EN 60335-2-41)

— A tápkábelek névleges keresztmetszete az alábbi táblázatban megadott méretnél nem lehet kisebb:

A szivattyú névleges áramfelvétele A			Névleges keresztmetszet mm2
		≤ 0,2	Rosetta" típusú kábelek a	a Ezek a kábelek csak akkor használhatók, ha a készülékbe való belépéstől a csatlakozó dugaszig a hosszúságuk nem haladja meg a 2 métert.
>0,2	e	≤ 3	0,5 a
>3	e	≤ 6	0,75
>6	e	≤ 10	1,0 (0,75) b
>10	e	≤ 16	1,5 (1,0) b
>16	e	≤ 25	2,5	b A zárójelben feltüntetett keresztmetszetű kábelek mobil berendezésekhez használhatók ha a hosszúságuk nem haladja meg a 2 métert.
>25	e	≤ 32	4
>32	e	≤ 40	6
>40	e	≤ 63	10

3. A SZIVATTYÚKKAL VALÓ BÁNÁSMÓD

3.1 Raktározás

Minden szivattyút fedett helyen kell tárolni ahol a levegő páratartalma lehetőleg állandó legyen, ahol nincs vibráció és por. A szivattyúkat az installációjukig az eredeti csomagolásukban kell hagyni. Ha ez nem lehetséges, akkor gondosan be kell dugaszolni a szívó és a nyomótorkukat.

3.2 Szállítás

El kell kerülni, hogy a szivattyúk felesleges lökéseknek vagy ütéseknek legyenek kitéve.

A szivattyú emeléséhez és szállításához megfelelő emelőt illetve a gyári raklapot kell használni (ha raklapon történt az átadás) .

3.3 Súly

A csomagoláson lévő öntapadó tábla tartalmazza az elektromos szivattyú teljes súlyát.

3.4 A motortengely szabad forgásának ellenőrzése

A szivattyú installációja előtt ellenőrizni kell, hogy a forgó részei szabadon forognak-e. Az ellenőrzés érdekében szerelje le a ventilátor burkolatot a motor hátsó részéről és egy csavarhúzóval a motortengelyen kialakított hornyot használva fordítsa el kézzel a tengelyt. Ha a tengely meg van szorulva, egy kalapáccsal finoman megütve a csavarhúzó végét próbálja megmozdítani a tengelyt (lásd “A” ábra)

4. INSTALLÁCIÓ (felszerelés a működés helyén)

A szivattyúk kismennyiségű vizet tartalmazhatnak mely a gyári végellenőrzésből származik.

A végleges installáció előtt javasoljuk, hogy tiszta vízzel mossa át a szivattyút.

4.1 Az elektromos szivattyút jól szellőző, időjárási viszontagságoktól mentes helyen kell installálni ahol a környezeti hőmérséklet nem haladja meg a 40°C-ot. ("B" ábra)

4.2 A szivattyúnak a padozathoz történő stabil rögzítése segít a szivattyú működése által keltett esetleges vibrációk elnyelésében ("C" ábra)

4.3 El kell kerülni, hogy a fém csővezetékek túlzott erőhatást gyakoroljanak a szivattyú torkokra, hogy ne okozzanak repedést vagy törést ("C" ábra)

4.4 Minden olyan szivattyúnál, mely hordozható kivitelben is működhet, az emelésre és szállításra szolgáló fogantyú mindig legyen felszerelt, jól rögzített állapotban!

4.5 A szökőkutaknál külső környezetben, kerti tavakban, vagy hasonló helyeken működő szivattyúk elektromos táplálását olyan áramkörrel kell ellátni melyet egy 30 mA-nál nem nagyobb értékre kalibrált differenciál mágneskapcsoló (életvédelmi relé) véd.

5. EÉELKTROMOS BEKÖTÉS:

Figyelem: tartsa be a biztonsági szabályokat!

Szigorúan szem előtt tartandóak a sorkapocs tábla dobozának belső oldalán lévő elektromos kapcsolási rajzok!

5.1 A fix módon installált szivattyúk esetében a nemzetközi szanványok biztosítéktartóval ellátott leválasztó kapcsolók alkalmazását írják elő.

5.2 Az egyfázisú motorok beépített hővédelmi kapcsolóval rendelkeznek és közvetlenül csatlakoztathatók a hálózathoz. A háromfázisú motorokat a szivattyú adattáblája szerinti adatokra kalibrált utomata mágneskapcsolóval (pl. mágneses hővédelmi kapcsolóval).

5.3 A tápellátási hálózaton belül biztosítani kell egy olyan egységet, amely III. kategóriájú túlterhelés esetén teljes mértékben áramtalanít

6. BEINDÍTÁS

6.1

Ne indítsa be a szivattyút anélkül, hogy teljesen feltöltötte volna vízzel.

A beindítás előtt ellenőrizze, hogy a szivattyú szabályosan telítődött-e, gondoskodva a teljes feltöltésről a feltöltő furaton keresztül tiszta vízzel (előzőleg távolítsa el a feltöltő dugót) (1. ábra). A szárazon történő működtetés visszavonhatatlan károsodást okoz a csúszógyűrűs tömítésnél! A vízzel való feltöltés után a betöltő dugót gondosan vissza kell szerelni.

6.2 Helyezze feszültség alá a szivattyút és a háromfázisú verzióknál ellenőrizze a helyes forgásirányt. A ventilátor felöl nézve a motorra, a helyes forgásirány órajárás szerinti ("F" ábra) Helytelen forgásirány esetén áramtalanítsa a szivattyút és cseréljen fel egymás között két fázisvezetéket.

7. ELŐVIGYÁZATOSSÁGI FELHÍVÁSOK

7.1 Az elektromos szivattyú ne legyen óránként 20-szor több alkalommal indítva annak érdekében, hogy a motor ne legyen túl nagy höterhelésnek kitéve.

7.2 A hosszabb idejű inakív állapotot követő ismételt működésbe helyezés a fenti (9.1 fejezet) müveletek ismétlését igényli.

7.3 Helyes szem előtt tartani azt, hogy a szivattyút a lehető legközelebb kell elhelyezni a szivattyúzandó vízhez. ("I" ábra – Oldal 74)

8. KARBANTARTÁS ÉS TISZTÍTÁS

A szivattyút csak képzett és szakmailag specializált szakember szedheti szét aki rendelkezik az ide vonatkozó szabványok által megkövetelt ismeretekkel! Mindenkor érvényes előírás, hogy a javítási és karbantartási műveletek előtt le kell kötni a szivattyút a tápfeszültségről és meg kell győződni a véletlenszerű ismételt áram alá helyezés lehetetlenségéről.

9. MÓDOSÍTÁSOK ÉS PÓTALKATRÉSZEK

Minden olyan módosítás, melyhez előzetesen nem adta jóváhagyását a gyártó, felmenti őt mindennemű felelősségvállalás alól!.

Ha a szivattyú tápkábele meghibásodik, a javítást a feladat elvégzésére specializált szakembernek kell elvégeznie, hogy minden veszélylehetőséget megelőzzünk.

9.1 A tápkábel eltávolítása és cseréje

A müvelet elvégzése előtt győződjön meg arról, hogy a szivattyú áramtalanítva van!

Presszosztát (nyomáskapcsoló) nélküli verzió: Távolítsa el a sorkapocs tábla fedelét a négy darab rögzítőcsavar kicsavarozásával.. Csavarozza ki az L - N - ⏻ jelű három darab sorkapocs-csavart és húzza ki tápkábel barna, kék valamint a zöld-sárga kábelvezetékét miután kilazította a kábelszorítót.

TELEMECANIQUE / SQUARE D – TELEMECANIQUE / ITALTECNICA típusú presszosztáttal szerelt verzió:

• A presszosztáttól jövő csatlakozó-dugós kábeldarab: Csavarozza ki a presszosztát fedelének rögzítőcsavarjait egy csavarhúzóval és kiakasztva a fedelet a házrészböl, vegye azt le. Csavarozza ki a zöld-sárga huzal baloldali sorkapcsának rögzítőcsavarját és húzza ki a huzalt. Ugyancsak a baloldalon lazítsa ki a kék és a barna huzalok csavarjait és húzza ki öket a sorkapocsból. Lazítsa ki a baloldali kábelszorítót és húzza ki a kábelt.
• Kábeldarab a presszosztáttól a sorkapocs táblág: Csavarozza ki a presszosztát fedelének rögzítőcsavarjait egy csavarhúzóval és kiakasztva a fedelet a házrészből, vegye azt le. Csavarozza ki a zöld-sárga huzal jobboldali sorkapcsának rögzítőcsavarját és húzza ki a huzalt. Ugyancsak a jobboldalon lazítsa ki a kék és a barna huzalok csavarjait és húzza ki öket. Lazítsa ki a jobboldali kábelszorítót és húzza ki a kábelt. Távolítsa el a sorkapocs tábla fedelét a négy darab rögzítő csavar kilazításával. A kábelszorító meglazítása után lazítsa ki az L - N - ⊕ sorkapcsokat és húzza ki a presszosztáttól jövő barna, kék és zöld-sárga huzalt.

A tápkábel cseréje ugyanolyan típusú kábellel történjen mint az eredeti kábel (pl. H05 RN-F vagy H07 RN-F az installációról függően) ugyanolyan végződésekkel, a beszerelést pedig a szétszereléssel ellentétes sorrendben kell végezni.

FIGYELEM: Az installáció függvényében, a kábel nélküli szivattyúknál belső térben való használatra H05 RN-F típusú kábelt kell használni, míg külső használatra H07 RN-F típusú kábelt, csatlakozó dugasszal kompletten (EN 60335-2-41). A csatlakozó dugasz nélküli kábelek esetén ki kell építeni egy tápfeszültség megszakító berendezést (p. mágneses hővédelmit) melynél a pólustávolság legalább 3 mm-es.

1. HIBAKERESÉSI TÁBLÁZAT

RENDELLENESSÉG	ELLENŐRZÉSEK ( LEHETSÉGES OKOK)	TEENDŐK
1. A motor nem indul és nincs motorhang.	A. Ellenőrizze az elektromos csatlakozásokat.B. Elenőrizze, hogy a motor feszültség alatt van-e.C. Ellenőrizze a védőbiztosítékokat.	C. Ha kiégtek, cseréni kell őket.Megj.: Az esetleges azonnali hiba ismétlődés azt jelenti, hogy a motor rövidzárlatos.
2. A motor nem indul és nincs motorhang.	A. Ellenőrizze, hogy a hálózati tápfeszültség megfelel-e az adattáblán feltüntetett értéknek.B. Ellenőrizze, hogy az elektromos bekötés helyesen lett-e elvégezve.C. Ellenőrizze, hogy a sorkapocs táblánál mindhárom fázis jelen van-e (3 ~)D. Ellenőrizze a szivattyú és a motor esetleges megszorulását.E. Ellenőrizze az indítókondenzátor állapotát.	B. Küszöbölje ki az esetleges hibákat.C. Negatív esetben állítsa vissza a hiányzó fázist.D. Szüntesse meg a dugulást.E. Cserélje a kondenzátort.
3. A motor nehezen jár.	A. Ellenőrizze, hogy a tápfeszültség nem kisebb-e a szükségesnél.B. Ellenőrizze a forgó és álló gépelemek közötti súrlódást.	B. Szüntesse meg a káros súrlódás okát.
4. A szivattyú nem szállít vizet.	A. A szivattyú nem lett megfelelően feltöltve vízzel.B. Háromfázisú motoroknál ellenőrizze a helyes forgásirányt.C. Nem elég nagy a szívócső átmérője.D. Eldugult a lábszelep	A. Töltse fel vízzel a szivattyút és a szívócsövet, elvégezve a telítődést.B. Szükséges esetben cseréljen fel egymás között két fázisvezetéket.C. Cserélje a szívócsövet nagyobb átmérőjűre.D. Tisztítsa a lábszelepet.
5. A szivattyú nem telítődik vízzel.	A. A szívócsőnél vagy a lábszelepnél levegő beszívás.B. A szívócső ellenkező dőlésszöge (a szivattyú felé lejt) légzsákok kialakulásának kedvez.	A. Szüntesse meg a hibajelenséget és ismételje a vízzel való feltöltést.B. Javítsa a szívócső dőlésszögét.
6. A szivattyúnak nem elégséges a szállítási teljesítménye.	A. A lábszelep eldugult.B. A járókerék kopott vagy eltömődött.C. Elégtelen átmérőjű szívó csővezeték.D. Háromfázisú szivattyúmotoroknál ellenőrizze a helyes forgásirányt.	A. Tisztítsa a lábszelepet.B. Távolítsa el a dugulást vagy cserélje a kopott alkatrészeket.C. Cserélje a szívócsövet nagyobb átmérőjűvel.D. Szükséges esetben cseréljen fel egymás között két fázisvezetéket.
7. Beremeg a szivattyú miközben zajosan működik.	A. Ellenőrizze, hogy a szivattyú és a csővezetékek megfelelően rögzítettek-e.B. A szivattyú leürül vagyis a vízigény nagyobb, mint amit a szivattyú képes szolgáltatni.C. A szivattyú az adattábláján megadott értékeket maghaladó módon dolgozik.	A. Gondosabban rögzítse a meglazult részeket.B. Csökkentse a szívási magasságot vagy ellenőrizze a töltési veszteséget.C. Hasznos lehet a nyomóoldalon lehatárolni a szállítási teljesítményt.
