Terméktípus	Önfelszívó centrifugálszivattyú
Márka	DAB
Modell	JetInox 112 M
Alkalmazások	Háztartási vízellátás, mezőgazdaság, kertészet, ipari szolgáltatások
Szivattyúzott folyadékok	Tiszta víz, szilárd anyagok és kopást okozó részecskék nélkül, kémiailag nem agresszív
Maximális áramlási sebesség	4,8 m³/h
Maximális szívómagasság	Akár 9 m
Tápfeszültség	Egyfázisú 220-240V 50Hz / 110V 50Hz / 115V 60Hz / 230V 60Hz ; Háromfázisú 230V 3~ 400V 3~ 50/60Hz
Felvett teljesítmény	Lásd az elektromos adatok tábláját
Motor védettségi foka	IP44
Kapocsléc védettségi foka	IP55
Motor szigetelési osztálya	F
Folyadék maximális hőmérséklete	0°C - +40°C
Maximális üzemi nyomás	0,8 MPa (8 bar)
Tömeg	A csomagolás címkéjén feltüntetve
Szárazon futó üzem	Tilos, a mechanikus tömítés helyrehozhatatlan károsodásának veszélye
Maximális óránkénti indítások száma	20
Karbantartás és tisztítás	Öblítse le tiszta vízzel telepítés előtt; karbantartást csak szakképzett személy végezhet áramtalanítás után
Biztonság	Szökőkutakhoz használjon 30 mA-es FI relét; tartsa be az elektromos előírásokat
Pótalkatrészek és javíthatóság	Cserélhető tápkábel (H05 RN-F vagy H07 RN-F típus); gyártó pótalkatrészei

Gyakran ismételt kérdések - JetInox 112 M DAB

Hogyan kell beüzemelni a JetInox 112 M szivattyút?

Távolítsa el a szivattyútesten lévő töltődugót, töltse fel teljesen tiszta vízzel, majd csavarja vissza a dugót. Soha ne működtesse a szivattyút szárazon.

Milyen tápfeszültség kompatibilis?

A szivattyú elérhető egyfázisú (220-240V 50Hz, 110V 50Hz, 115V/230V 60Hz) és háromfázisú (230V 3~ / 400V 3~ 50/60Hz) változatban. Ellenőrizze a típustáblát.

Szivattyúzható homokos víz?

Igen, a szivattyú kis homokszennyeződést tartalmazó vízhez készült, de nem szilárd, kopást okozó részecskékhez vagy szálakhoz.

Hogyan ellenőrizhető a forgásirány háromfázisú modellnél?

Kapcsolja be a feszültséget, és figyelje a motor oldalán lévő ventilátort: az óramutató járásával megegyező irányúnak kell lennie. Ha nem, kapcsolja ki a tápfeszültséget, és cseréljen fel két fázisvezetéket.

Mit tegyek, ha a szivattyú nem szállít?

Ellenőrizze a beüzemelést, a forgásirányt (háromfázisú), a szívócső átmérőjét és a lábszelep állapotát. Távolítsa el a légzsákokat.

Mi a maximális üzemi nyomás?

A maximális üzemi nyomás 0,8 MPa (8 bar) a Jet és Jetinox modelleknél.

Hogyan kell karbantartani a szivattyút?

Telepítés előtt öblítse le tiszta vízzel. Minden karbantartási beavatkozást szakember végezhet áramtalanítás után.

A szivattyú működhet folyamatosan?

Kerülje a 20-nál több indítást óránként a motor túlmelegedésének elkerülése érdekében. A folyamatos üzemeltetés az áramlási sebesség és magasság határain belül lehetséges.

Milyen típusú kábelt használjak a tápkábel cseréjéhez?

Használjon azonos típusú kábelt, például H05 RN-F belső használatra vagy H07 RN-F külső használatra, a névleges áramnak megfelelő keresztmetszettel.

Hová telepítsem a szivattyút?

Telepítse jól szellőző, időjárástól védett helyre, legfeljebb 40°C környezeti hőmérsékleten. Rögzítse szilárdan a rezgések elnyeléséhez.

HASZNÁLATI ÚTMUTATÓ JetInox 112 M DAB

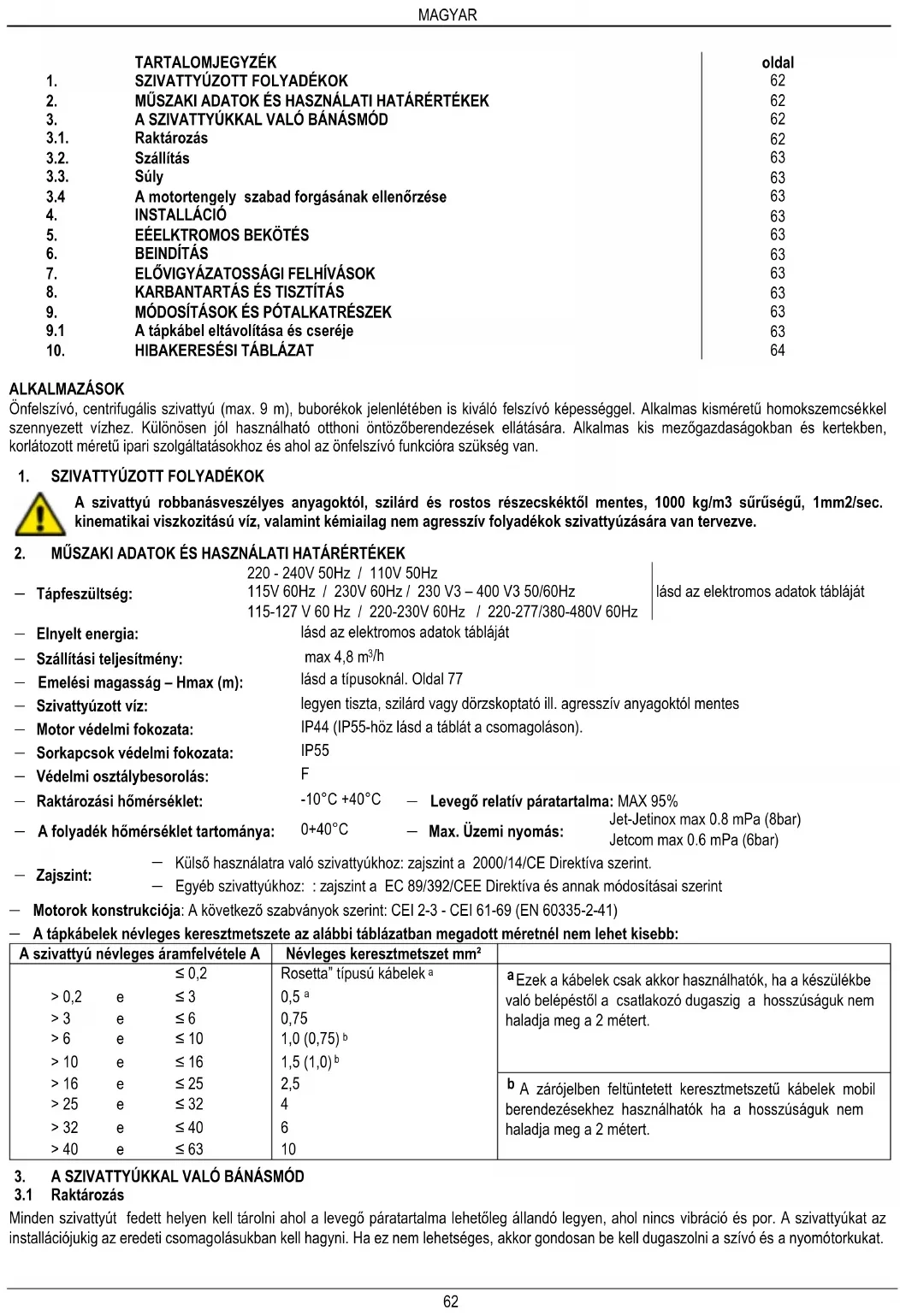

	TARTALOMJEGYZÉK	oldal
1.	SZIVATTYÚZOTT FOLYADÉKOK	62
2.	MŰSZAKI ADATOK ÉS HASZNÁLATI HATÁRÉRTÉKEK	62
3.	A SZIVATTYÚKKAL VALÓ BÁNÁSMÓD	62
3.1.	Raktározás	62
3.2.	Szállítás	63
3.3.	Súly	63
3.4	A motortengely szabad forgásának ellenőrzése	63
4.	INSTALLÁCIÓ	63
5.	EÉELKTROMOS BEKÖTÉS	63
6.	BEINDÍTÁS	63
7.	ELŐVIGYÁZATOSSÁGI FELHÍVÁSOK	63
8.	KARBANTARTÁS ÉS TISZTÍTÁS	63
9.	MÓDOSÍTÁSOK ÉS PÓTALKATRÉSZEK	63
9.1	A tápkábel eltávolítása és cseréje	63
10.	HIBAKERESÉSI TÁBLÁZAT	64

ALKALMAZÁSOK

Önfelszívó, centrifugális szivattyú (max. 9 m), buborékok jelenlétében is kiváló felszívó képességgel. Alkalmas kisméretű homokszemcsékkel szennyezett vízhez. Különösen jól használható otthoni öntözöberendezések ellátására. Alkalmas kis mezőgazdaságokban és kertekben, korlátozott méretű ipari szolgáltatásokhoz és ahol az önfelszívó funkcióra szükség van.

1. SZIVATTYÚZOTT FOLYADÉKOK

A szivattyú robbanásveszélyes anyagoktól, szilárd és rostos részecskéktől mentes, 1000 kg/m3 sürűségű, 1mm2/sec. kinematikai viszkozitású víz, valamint kémiailag nem agresszív folyadékok szivattyúzására van tervezve.

2. MÜSZAKI ADATOK ÉS HASZNÁLATI HATÁRÉRTÉKEK

	220 - 240V 50Hz / 110V 50Hz
— Tápfeszültség:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz		lásd az elektromos adatok tábláját
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
— Elnyelt energia:	lásd az elektromos adatok tábláját
— Szállítási teljesítmény:	max 4,8 m^3/h
— Emelési magasság – Hmax (m):	lásd a típusoknál. Oldal 77
— Szivattyúzott víz:	legyen tiszta, szilárd vagy dörzskoptató ill. agresszív anyagoktól mentes
— Motor védelmi fokozata:	IP44 (IP55-höz lásd a táblát a csomagoláson).
— Sorkapcsok védelmi fokozata:	IP55
— Védelmi osztálybesorolás:	F
— Raktározási hőmérséklet:	-10^ +40^	— Levegő relatív páratartalma: MAX 95%
— A folyadék hőmérséklet tartománya:	0+40^	— Max. Üzemi nyomás: Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— Külső használatra való szivattyúkhoz: zajszint a 2000/14/CE Direktíva szerint.
— Zajszint. — Egyéb szivattyúkhoz: : zajszint a EC 89/392/CEE Direktíva és annak módosításai szerint
— Motorok konstrukciója: A következő szabványok szerint: CEI 2-3 - CEI 61-69 (EN 60335-2-41)
— A tápkábelek névleges keresztmetszete az alábbi táblázatban megadott méretnél nem lehet kisebb:

A szivattyú névleges áramfelvétele A			Névleges keresztmetszet mm2
		≤ 0,2	Rosetta" típusú kábelek a	a Ezek a kábelek csak akkor használhatók, ha a készülékbe való belépéstől a csatlakozó dugaszig a hosszúságuk nem haladja meg a 2 métert.
>0,2	e	≤ 3	0,5 a
>3	e	≤ 6	0,75
>6	e	≤ 10	1,0 (0,75) b
>10	e	≤ 16	1,5 (1,0) b
>16	e	≤ 25	2,5	b A zárójelben feltüntetett keresztmetszetű kábelek mobil berendezésekhez használhatók ha a hosszúságuk nem haladja meg a 2 métert.
>25	e	≤ 32	4
>32	e	≤ 40	6
>40	e	≤ 63	10

3. A SZIVATTYÚKKAL VALÓ BÁNÁSMÓD

3.1 Raktározás

Minden szivattyút fedett helyen kell tárolni ahol a levegő páratartalma lehetőleg állandó legyen, ahol nincs vibráció és por. A szivattyúkat az installációjukig az eredeti csomagolásukban kell hagyni. Ha ez nem lehetséges, akkor gondosan be kell dugaszolni a szívó és a nyomótorkukat.

3.2 Szállítás

El kell kerülni, hogy a szivattyúk felesleges lökéseknek vagy ütéseknek legyenek kitéve.

A szivattyú emeléséhez és szállításához megfelelő emelőt illetve a gyári raklapot kell használni (ha raklapon történt az átadás) .

3.3 Súly

A csomagoláson lévő öntapadó tábla tartalmazza az elektromos szivattyú teljes súlyát.

3.4 A motortengely szabad forgásának ellenőrzése

A szivattyú installációja előtt ellenőrizni kell, hogy a forgó részei szabadon forognak-e. Az ellenőrzés érdekében szerelje le a ventilátor burkolatot a motor hátsó részéről és egy csavarhúzóval a motortengelyen kialakított hornyot használva fordítsa el kézzel a tengelyt. Ha a tengely meg van szorulva, egy kalapáccsal finoman megütve a csavarhúzó végét próbálja megmozdítani a tengelyt (lásd “A” ábra)

4. INSTALLÁCIÓ (felszerelés a működés helyén)

A szivattyúk kismennyiségű vizet tartalmazhatnak mely a gyári végellenőrzésből származik.

A végleges installáció előtt javasoljuk, hogy tiszta vízzel mossa át a szivattyút.

4.1 Az elektromos szivattyút jól szellőző, időjárási viszontagságoktól mentes helyen kell installálni ahol a környezeti hőmérséklet nem haladja meg a 40°C-ot. ("B" ábra)

4.2 A szivattyúnak a padozathoz történő stabil rögzítése segít a szivattyú működése által keltett esetleges vibrációk elnyelésében ("C" ábra)

4.3 El kell kerülni, hogy a fém csővezetékek túlzott erőhatást gyakoroljanak a szivattyú torkokra, hogy ne okozzanak repedést vagy törést ("C" ábra)

4.4 Minden olyan szivattyúnál, mely hordozható kivitelben is működhet, az emelésre és szállításra szolgáló fogantyú mindig legyen felszerelt, jól rögzített állapotban!

4.5 A szökókutaknál külső környezetben, kerti tavakban, vagy hasonló helyeken működő szivattyúk elektromos táplálását olyan áramkörrel kell ellátni melyet egy 30 mA-nál nem nagyobb értékre kalibrált differenciál mágneskapcsoló (életvédelmi relé) véd.

5. EÉELKTROMOS BEKÖTÉS:

Figyelem: tartsa be a biztonsági szabályokat!

Szigorúan szem előtt tartandóak a sorkapocs tábla dobozának belső oldalán lévő elektromos kapcsolási rajzok!

5.1 A fix módon installált szivattyúk esetében a nemzetközi szanványok biztosítéktartóval ellátott leválasztó kapcsolók alkalmazását írják elő.

5.2 Az egyfázisú motorok beépített hővédelmi kapcsolóval rendelkeznek és közvetlenül csatlakoztathatók a hálózathoz. A háromfázisú motorokat a szivattyú adattáblája szerinti adatokra kalibrált utomata mágneskapcsolóval (pl. mágneses hővédelmi kapcsolóval).

5.3 A tápellátási hálózaton belül biztosítani kell egy olyan egységet, amely III. kategóriájú túlterhelés esetén teljes mértékben áramtalanít

6. BEINDÍTÁS

6.1

Ne indítsa be a szivattyút anélkül, hogy teljesen feltöltötte volna vízzel.

A beindítás előtt ellenőrizze, hogy a szivattyú szabályosan telítődött-e, gondoskodva a teljes feltöltésről a feltöltő furaton keresztül tiszta vízzel (előzőleg távolítsa el a feltöltő dugót) (1. ábra). A szárazon történő működtetés visszavonhatatlan károsodást okoz a csúszógyűrűs tömítésnél! A vízzel való feltöltés után a betöltő dugót gondosan vissza kell szerelni.

6.2 Helyezze feszültség alá a szivattyút és a háromfázisú verzióknál ellenőrizze a helyes forgásirányt. A ventilátor felöl nézve a motorra, a helyes forgásirány órajárás szerinti ("F" ábra) Helytelen forgásirány esetén áramtalanítsa a szivattyút és cseréljen fel egymás között két fázisvezetéket.

7. ELŐVIGYÁZATOSSÁGI FELHÍVÁSOK

7.1 Az elektromos szivattyú ne legyen óránként 20-szor több alkalommal indítva annak érdekében, hogy a motor ne legyen túl nagy höterhelésnek kitéve.

7.2 A hosszabb idejű inakív állapotot követő ismételt működésbe helyezés a fenti (9.1 fejezet) műveletek ismétlését igényli.

7.3 Helyes szem előtt tartani azt, hogy a szivattyút a lehető legközelebb kell elhelyezni a szivattyúzandó vízhez. ("I" ábra – Oldal 74)

8. KARBANTARTÁS ÉS TISZTÍTÁS

A szivattyút csak képzett és szakmailag specializált szakember szedheti szét aki rendelkezik az ide vonatkozó szabványok által megkövetelt ismeretekkel! Mindenkor érvényes előírás, hogy a javítási és karbantartási műveletek előtt le kell kötni a szivattyút a tápfeszültségről és meg kell győződni a véletlenszerű ismételt áram alá helyezés lehetetlenségéről.

9. MÓDOSÍTÁSOK ÉS PÓTALKATRÉSZEK

Minden olyan módosítás, melyhez előzetesen nem adta jóváhagyását a gyártó, felmenti öt mindennemű felelősségvállalás alól!.

Ha a szivattyú tápkábele meghibásodik, a javítást a feladat elvégzésére specializált szakembernek kell elvégeznie, hogy minden veszélylehetőséget megelőzzünk.

9.1 A tápkábel eltávolítása és cseréje

A müvelet elvégzése előtt győződjön meg arról, hogy a szivattyú áramtalanítva van!

Presszosztát (nyomáskapcsoló) nélküli verzió: Távolítsa el a sorkapocs tábla fedelét a négy darab rögzítőcsavar kicsavarozásával.. Csavarozza ki az L - N - ⏻ jelű három darab sorkapocs-csavart és húzza ki tápkábel barna, kék valamint a zöld-sárga kábelvezetékét miután kilazította a kábelszorítót.

TELEMECANIQUE / SQUARE D – TELEMECANIQUE / ITALTECNICA típusú presszosztáttal szerelt verzió:

• A presszosztáttól jövő csatlakozó-dugós kábeldarab: Csavarozza ki a presszosztát fedelének rögzítőcsavarjait egy csavarhúzóval és kiakasztva a fedelet a házrészböl, vegye azt le. Csavarozza ki a zöld-sárga huzal baloldali sorkapcsának rögzítőcsavarját és húzza ki a huzalt. Ugyancsak a baloldalon lazítsa ki a kék és a barna huzalok csavarjait és húzza ki öket a sorkapocsból. Lazítsa ki a baloldali kábelszorítót és húzza ki a kábelt.
• Kábeldarab a presszosztáttól a sorkapocs tábláig: Csavarozza ki a presszosztát fedelének rögzítőcsavarjait egy csavarhúzóval és kiakasztva a fedelet a házrészből, vegye azt le. Csavarozza ki a zöld-sárga huzal jobboldali sorkapcsának rögzítőcsavarját és húzza ki a huzalt. Ugyancsak a jobboldalon lazítsa ki a kék és a barna huzalok csavarjait és húzza ki őket. Lazítsa ki a jobboldali kábelszorítót és húzza ki a kábelt. Távolítsa el a sorkapocs tábla fedelét a négy darab rögzítő csavar kilazításával. A kábelszorító meglazítása után lazítsa ki az L - N - ⊕ sorkapcsokat és húzza ki a presszosztáttól jövő barna, kék és zöld-sárga huzalt.

A tápkábel cseréje ugyanolyan típusú kábellel történjen mint az eredeti kábel (pl. H05 RN-F vagy H07 RN-F az installációról függően) ugyanolyan végződésekkel, a beszerelést pedig a szétszereléssel ellentétes sorrendben kell végezni.

FIGYELEM: Az installáció függvényében, a kábel nélküli szivattyúknál belső térben való használatra H05 RN-F típusú kábelt kell használni, míg külső használatra H07 RN-F típusú kábelt, csatlakozó dugasszal kompletten (EN 60335-2-41). A csatlakozó dugasz nélküli kábelek esetén ki kell építeni egy tápfeszültség megszakító berendezést (p. mágneses hővédelmit) melynél a pólustávolság legalább 3 mm-es.

1. HIBAKERESÉSI TÁBLÁZAT

RENDELLENESSÉG	ELLENŐRZÉSEK ( LEHETSÉGES OKOK)	TEENDŐK
1. A motor nem indul és nincs motorhang.	A. Ellenőrizze az elektromos csatlakozásokat.B. Elenőrizze, hogy a motor feszültség alatt van-e.C. Ellenőrizze a védőbiztosítékokat.	C. Ha kiégtek, cseréni kell őket.Megj.: Az esetleges azonnali hiba ismétlődés azt jelenti, hogy a motor rövidzárlatos.
2. A motor nem indul és nincs motorhang.	A. Ellenőrizze, hogy a hálózati tápfeszültség megfelel-e az adattáblán feltüntetett értéknek.B. Ellenőrizze, hogy az elektromos bekötés helyesen lett-e elvégezve.C. Ellenőrizze, hogy a sorkapocs táblánál mindhárom fázis jelen van-e (3 ~)D. Ellenőrizze a szivattyú és a motor esetleges megszorulását.E. Ellenőrizze az indítókondenzátor állapotát.	B. Küszöbölje ki az esetleges hibákat.C. Negatív esetben állítsa vissza a hiányzó fázist.D. Szüntesse meg a dugulást.E. Cserélje a kondenzátort.
3. A motor nehezen jár.	A. Ellenőrizze, hogy a tápfeszültség nem kisebb-e a szükségesnél.B. Ellenőrizze a forgó és álló gépelemek közötti súrlódást.	B. Szüntesse meg a káros súrlódás okát.
4. A szivattyú nem szállít vizet.	A. A szivattyú nem lett megfelelően feltöltve vízzel.B. Háromfázisú motoroknál ellenőrizze a helyes forgásirányt.C. Nem elég nagy a szívócső átmérője.D. Eldugult a lábszelep	A. Töltse fel vízzel a szivattyút és a szívócsövet, elvégezve a telítődést.B. Szükséges esetben cseréljen fel egymás között két fázisvezetéket.C. Cserélje a szívócsövet nagyobb átmérőjűre.D. Tisztítsa a lábszelepet.
5. A szivattyú nem telítődik vízzel.	A. A szívócsőnél vagy a lábszelepnél levegő beszívás.B. A szívócső ellenkező dőlésszöge (a szivattyú felé lejt) légzsákok kialakulásának kedvez.	A. Szüntesse meg a hibajelenséget és ismételje a vízzel való feltöltést.B. Javítsa a szívócső dőlésszögét.
6. A szivattyúnak nem elégséges a szállítási teljesítménye.	A. A lábszelep eldupult.B. A járókerék kopott vagy eltömődött.C. Elégtelen átmérőjű szívó csővezeték.D. Háromfázisú szivattyúmotoroknál ellenőrizze a helyes forgásirányt.	A. Tisztítsa a lábszelepet.B. Távolítsa el a dugulást vagy cserélje a kopott alkatrészeket.C. Cserélje a szívócsövet nagyobb átmérőjűvel.D. Szükséges esetben cseréljen fel egymás között két fázisvezetéket.
7. Beremeg a szivattyú miközben zajosan működik.	A. Ellenőrizze, hogy a szivattyú és a csővezetékek megfelelően rögzítettek-e.B. A szivattyú leürül vagyis a vízigény nagyobb, mint amit a szivattyú képes szolgáltatni.C. A szivattyú az adattábláján megadott értékeket maghaladó módon dolgozik.	A. Gondosabban rögzítse a meglazult részeket.B. Csökkentse a szívási magasságot vagy ellenőrizze a töltési veszteséget.C. Hasznos lehet a nyomóoldalon lehatárolni a szállítási teljesítményt.

	KAZALO	str.
1.	ČRPANE TEKOČINE	65
2.	TEHNIČNI PODATKI IN OMEJITEV UPORABE	65
3.	UPRAVLJANJE	65
3.1.	Skladiščenje	65
3.2.	Prevoz	66
3.3.	Teža	66
3.4	Kontrola vrtenja motorne gredi	66
4.	INŠTALACIJA	66
5.	ELEKTRIČNI PRIKLJUČEK	66
6.	ZAGON	66
7.	PREVIDNOSTNI UKREPI	66
8.	VZDRŽEVANJE IN ČIŠČENJE	66
9.	SPREMEMBE IN NADOMESTNI DELI	66
9.1	Odstranitev in zamenjava napajalnega kabla	66
10.	REŠEVANJE TEŽAV	67
