JetInox 112 M - Водна помпа DAB - Безплатно ръководство за потребителя

Тип на продукта	Самозасмукваща центробежна помпа
Марка	DAB
Модел	JetInox 112 M
Приложения	Домашно водоснабдяване, селско стопанство, градинарство, промишлени услуги
Изпомпвани течности	Чиста вода без твърди частици или абразиви, химически неагресивна
Максимален дебит	4,8 m³/h
Максимална височина на засмукване	До 9 m
Захранващо напрежение	Еднофазно 220-240V 50Hz / 110V 50Hz / 115V 60Hz / 230V 60Hz ; Трифазно 230V 3~ 400V 3~ 50/60Hz
Консумирана мощност	Вижте табелката с електрически данни
Степен на защита на двигателя	IP44
Степен на защита на клемната кутия	IP55
Клас на изолация на двигателя	F
Максимална температура на течността	0°C до +40°C
Максимално работно налягане	0,8 MPa (8 bar)
Тегло	Посочено на етикета на опаковката
Работа на сухо	Забранено, риск от непоправими повреди на механичното уплътнение
Максимален брой стартове на час	20
Поддръжка и почистване	Изплакнете с чиста вода преди монтаж; поддръжка от квалифициран персонал след изключване от електрическата мрежа
Безопасност	Използвайте диференциален прекъсвач 30 mA за фонтани; спазвайте електрическите норми
Резервни части и ремонтопригодност	Сменяем захранващ кабел (тип H05 RN-F или H07 RN-F); резервни части от производителя

Често задавани въпроси - JetInox 112 M DAB

Как да засмуча помпата JetInox 112 M?

Отстранете капачката за пълнене на корпуса на помпата, напълнете напълно с чиста вода, след това завийте обратно капачката. Никога не работете с помпата на сухо.

Какво е съвместимото захранващо напрежение?

Помпата се предлага в еднофазен вариант (220-240V 50Hz, 110V 50Hz, 115V/230V 60Hz) и трифазен вариант (230V 3~ / 400V 3~ 50/60Hz). Проверете табелката с данни.

Може ли да се изпомпва вода, съдържаща пясък?

Да, помпата е проектирана за вода, съдържаща малки пясъчни примеси, но не твърди абразивни частици или влакна.

Как да проверя посоката на въртене на трифазен модел?

Поставете под напрежение и наблюдавайте вентилатора от страната на двигателя: посоката трябва да е по часовниковата стрелка. Ако не е, изключете захранването и разменете два фазови проводника.

Какво да правя, ако помпата не изпомпва?

Проверете засмукването, посоката на въртене (за трифазни), диаметъра на засмукващия маркуч и състоянието на дънния клапан. Отстранете евентуалните въздушни мехури.

Какво е максималното работно налягане?

Максималното работно налягане е 0,8 MPa (8 bar) за моделите Jet и Jetinox.

Как да поддържам помпата?

Преди монтаж, изплакнете с чиста вода. Всяка поддръжка трябва да се извършва от професионалист след изключване от електрическата мрежа.

Може ли помпата да работи непрекъснато?

Избягвайте повече от 20 старта на час, за да не прегрее двигателят. Непрекъснатата работа е възможна в границите на дебита и височината.

Какъв тип кабел да използвам за смяна на захранващия кабел?

Използвайте кабел от същия тип, например H05 RN-F за вътрешна употреба или H07 RN-F за външна употреба, с подходящо сечение според номиналния ток.

Къде да инсталирам помпата?

Инсталирайте я на добре проветриво място, защитено от атмосферни влияния, при температура на околната среда ≤40°C. Закрепете я здраво, за да абсорбира вибрациите.

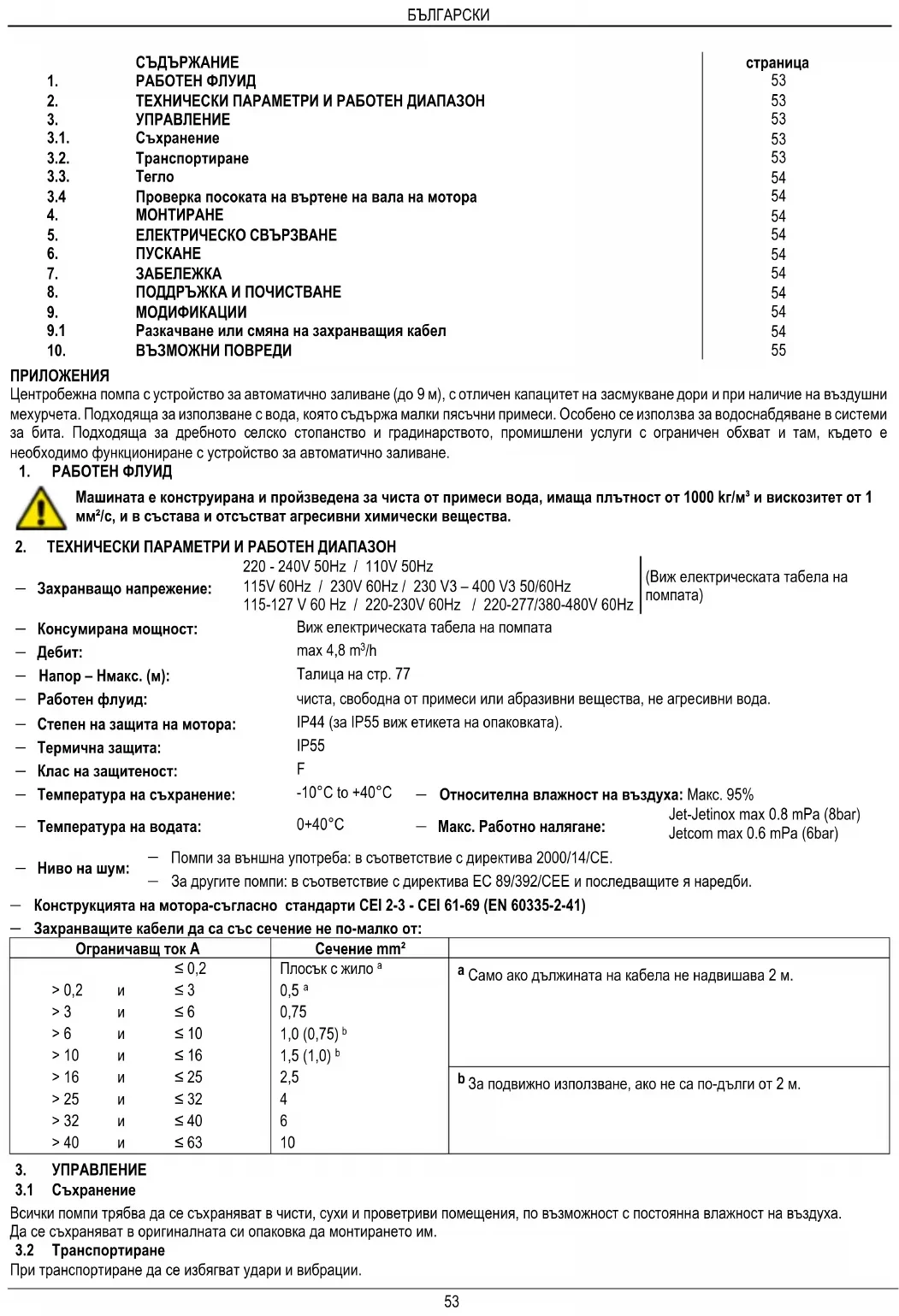

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ JetInox 112 M DAB

Центробежна помпа с устройство за автоматично заливане (до 9 м), с отличен капацитет на засмукване дори и при наличие на въздушни мехурчета. Подходяща за използване с вода, която съдържа малки пясъчни примеси. Особено се използва за водоснабдяване в системи за бита. Подходяща за дребното селско стопанство и градинарството, промишлени услуги с ограничен обхват и там, където е необходимо функциониране с устройство за автоматично заливане.

1. РАБОТЕН ФЛУИД

Машината е конструирана и произведена за чиста от примеси вода, имаща плътност от 1000 кг/м³ и вискозитет от 1 мм²/с, и в състава и отсъстват агресивни химически вещества.

	220 - 240V 50Hz / 110V 50Hz		(Bиж електрическата табела на помпата)
— Захранващо напрежение:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
— Консумирана мощност:	Виж електрическата табела на помпата
— Дебит:	max 4,8 m^3/h
— Напор – Нмакс. (м):	Талица на стр. 77
— Работен флуид:	чиста, свободна от примеси или абразивни вещества, не агресивни вода.
— Степен на защита на мотора:	IP44 (за IP55 виж етикета на опаковката).
— Термична защита:	IP55
— Клас на защитеност:	F
— Температура на съхранение:	-10^ to +40^	— Относителна влажност на въздуха:	Макс. 95%
— Температура на водата:	0+40^	— Макс. Работно налягане:	Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— Помпи за външна употреба: в съответствие с директива 2000/14/CE.
— За другите помпи: в съответствие с директива ЕС 89/392/CEE и последващите я наредби.

— Конструкцията на мотора-съгласно стандарти CEI 2-3 - CEI 61-69 (EN 60335-2-41)
— Захранващите кабели да са със сечение не по-малко от:

Ограничавщ ток А			Сечение mm^2
		≤ 0,2	Плосък с жилоa	a Само ако дължината на кабела не надвишава 2 м.
>0,2	и	≤ 3	0,5a
>3	и	≤ 6	0,75
>6	и	≤ 10	1,0 (0,75)b
>10	и	≤ 16	1,5 (1,0)b
>16	и	≤ 25	2,5	bЗа подвижно използване, ако не са по-дълги от 2 м.
>25	и	≤ 32	4
>32	и	≤ 40	6
>40	и	≤ 63	10

3. УПРАВЛЕНИЕ

3.1 Съхранение

Всички помпи трябва да се съхраняват в чисти, сухи и проветриви помещения, по възможност с постоянна влажност на въздуха. Да се съхраняват в оригиналната си опаковка да монтирането им.

3.2 Транспортиране

При транспортиране да се избягват удари и вибрации.

При пренасянето им да се изпозва стандартна повдигаща техника и палетите да са обезопасени.

3.3 Тегло

Общото тегло на електропомпата е обозначено на етикет на опаковката.

3.4 Проверка посоката на въртене на вала на мотора

Преди монирането на помпата да се провери свободното въртене на въртящите се елементи. За целта да се свали капака покриващ вентилатора. Фиг. А

4. МОНТИРАНЕ

Помпата може да съдържа известно количество вода, останало от пробите. Препоръчва се да се подсуши преди монтирането.

4.1 Помпата да се инсталира в добре вентилирано помещение, защитена от неблагоприятно влияние на околни фактори и околна температура не надвишаваща 40°C. Фиг.В

4.2 Да се усигури демпфер за поемане на вибрациите от работата на помпата. Фиг. С

4.3 Металните тръби да не натежават от едната или другата страна на помпата. Фиг. С

4.4 При преносимите помпи, ръкохватката винаги да от видимата страна и добре закрепена.

4.5 Помпите използвани за фонтани градини или други открыти места, трябва да имат диференциатор на тока с най-голяма стойност 30 мА.

5. ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ:

Педупреждение! Винаги да се следват нормите и правилата за безопасност!

Точно да се следват схемите показани в кутията на входните клеми.

5.1 При фиксиран монтаж, международните стандарти налагат използването на външни изключватели (предпазители).

5.2 Монофазните мотори имат вградена защита от претоварване и тя може да се свърже към главната. 3-фазните трябва да са снабдени с автоматични изключватели, настроени на стойност показана на табелата на помпата.

5.3 В мрежата за електрическото захранване трябва да бъде предвидено устройство, което да обезпечава пълното изключване при условията на пренапрежение от категорията III.

6. ПУСКАНЕ

6.1

Не пускай помпата докато не е напълнена изцяло с вода.

Преди пускане на помпата провери правилното и захващане и напълването и с вода (Фиг. F). Работа в сух режим води до непоправима повреда на механичното уплътнение. Отвора за пълнене трябва да е внимателно затворен.

6.2 Да се включи захранването и се провери правилността на посоката на въртене за 3-фазните мотори - тя трябва да е по посоката на часовниковата стрелка, гледано от страната на работното колело Фиг. G . Ако посоката е неправилна, да се сменчт клемите на кои да е две фази, след като помпата е изключена от захранването.

7. ЗАБЕЛЕЖКА

7.1 Помпата не трябва да се пуска повече от 20 пъти за 1 час, поради опасност от прегряване на мотора.

7.2 При пускането на помпата след дълго време, процедурата по пускането и се повтаря.

7.3 Винаги е по-добре помпата да се монтира близо до захранването с вода. (Фиг.1 – стр.74)

Когато се налага, обслужването на помпата, да се извършва само от квалифициран персонал. Дейностите по помпата да стават само при изключено захранване.

9. МОДИФИКАЦИИ

Всяка неуторизирана намеса и опит за модифициране, снемат отговорностите от производителя.

Всички ремонтни дейности да се извършват от квалифициран персонал.

9.1 Разкачване или смяна на захранващия кабел

Преди началото се убеди че помпата е изключена от захранването.

Без изключвател за налягане: Свали капака над кондензатора, и развии 4-те винта. Освободи 3-те клеми L - N - ⏻ и откачи кафевия, синия, и жълто-зеления кабели, идващи със захранващия кабел.

Варианта с изключвател за налягане TELEMECANIQUE / SQUARE D – TELEMECANIQUE / ITALTECNICA:

— Частта от кабела до изключвателя: свали капака над изключвателя, освобождавайки го от основата на изключвателя. Издърпай жълто-зеления и развии заземката от ляво. От същата страна свали синия и кафевия от съответните клеми. Освободи болта от ляво на изключвателя и свали кабела, който е вече освободен.

- Частта от изключвателя до кутията на клемите: свали капака над изключвателя, освобождавайки го от основата на изключвателя. Издърпай жълто-зеления и развии заземката от дясно. От същата страна свали синия и кафевия от съответните клеми. Освободи болта от дясно на изключвателя и свали кабела, който е вече освободен. Свали капака на куричта на клемите. Развии 3-те клеми L - N - ⏻ и освободи кафевия, синия и жълто-зеления, the идващи от захранването на изключвателя.

Когато се сменя захранващия кабел, новия трябва да е от същия тип. (напр. H05 RN-F или H07 RN-F в зависимост от инсталацията.

ВНИМАНИЕ: в зависимост от мястото на монтаж: за вътрешен монтаж кабел тип H05 RN-F, а за външен монаж кабел тип H07 RN-F (EN 60335-2-41).

1. ВЪЗМОЖНИ ПОВРЕДИ

ПОВРЕДА	ПРОВЕРКА (възможна причина)	ДЕЙСТВИЯ
1. Мотора не тръгва и не издава звук.	A. Провери ел. връзки.B. Провери изправността на мотора.C. Провери предпазителите.	C. Ако са изгорели-смени ги.N.B.: Ако повредата се повтори пак – мотора е с късо съединение.
2. Мотора не тръгва, но издава звук.	A. Провери захранващото напрежение.B. Провери ел. връзки.C. Провери наличието на трите фази. (3~)D. Провери за блокаж на помпата или мотора.E. Провери кондензатора.	B. Провери грешките.C. Възстанови липсващата фаза.D. Свали блокирането.E. Смени кондензатора.
3. Мотора работи с трудности.	A. Провери захранващото напрежение.B. Провери въртящите се части.	B. Отстрани причината.
4. Помпата не подава вода.	A. Помпата не е захранена правилно.B. Провери посоката на въртене на 3-фазен мотор.C. Диаметъра на тръбата на входа е недостатьчен.D. Блокиран обратен клапан.	B. Смени две от фазите.C. Смени тръбата с друга, с по-голям диаметър.D. Почисти обратния клапан.
5. Помпата не засмуква.	A. Има въздух в смукателната част.B. Обърнат наклон на входящата тръба, наличие на въздух.	A. Обезвъздуши и опитай пак.B. Поправи наклона на входящата тръба.
6. Недостатьчен дебит на изхода.	A. Блокиран обратен клапан.B. Блокирано или повредено работно колело.C. Недостатьчен диаметър на входната тръба.D. Провери посоката на въртене на 3-фазен мотор.	A. Почисти обратния клапан.B. Отстрани причините.C. Смени тръбата с друга, с по-голям диаметър.D. Смени две от фазите.
7. Помпата вибрира и работи шумно.	A. Провери връзките на тръбите към помпата.B. Кавитация.C. Помпата работи над възможностите си.	A. Притетни разхлабените връзки.B. Провери за загуби по входното трасе.C. Ограничи дебита.
