Jet 82 M - помпа DAB - Безплатно ръководство за потребителя

Марка	DAB
Модел	Jet 82 M
Тип продукт	Само-засмукваща центробежна помпа
Приложения	Домашно водоснабдяване, малко земеделие, градинарство, ограничени промишлени услуги
Изпомпвани течности	Чиста вода без твърди частици и абразиви, химически неагресивна
Захранващо напрежение	220-240 V 50 Hz (други напрежения според табелката)
Максимален дебит	4,8 m³/h
Максимална височина на засмукване	9 m (само-засмукваща)
Максимално работно налягане	0,8 MPa (8 bar)
Степен на защита на двигателя	IP44 (IP55 според табелката)
Клас на двигателя	F
Максимална температура на течността	40 °C
Засмукване	Напълнете с вода преди стартиране; само-засмукваща до 9 m
Термична защита	Вградена (еднофазен двигател)
Максимален брой пускания на час	20
Съхранение	Покрито, сухо място, постоянна влажност, в оригиналната опаковка
Инсталация	Добре проветриво място, защитено от атмосферни влияния, околна температура ≤ 40 °C
Поддръжка	За специализиран персонал; винаги изключвайте помпата преди каквато и да е намеса
Захранващ кабел	Тип H05 RN-F (вътрешен) или H07 RN-F (външен)

Често задавани въпроси - Jet 82 M DAB

Как да засмуча помпа Jet 82 M?

Преди стартиране отстранете тапата за пълнене на корпуса на помпата и я напълнете с чиста вода. Завийте внимателно тапата. Помпата е само-засмукваща до 9 метра височина на засмукване. Работа на сухо може да повреди механичното уплътнение.

Какво да направя, ако двигателят не стартира и не издава звук?

Проверете електрическите връзки, захранващото напрежение и предпазителите. Ако предпазителите отново изгорят, това може да означава късо съединение в двигателя.

Какво да направя, ако помпата не подава вода?

Проверете дали помпата е правилно засмукана. За трифазни двигатели проверете посоката на въртене (трябва да е по часовниковата стрелка, гледано от вентилатора). Уверете се, че засмукващият маркуч има достатъчен диаметър и че дънният клапан не е запушен.

Защо дебитът е недостатъчен?

Възможни причини: запушен дънен клапан, износено или запушено работно колело, твърде малък засмукващ маркуч или грешна посока на въртене (трифазен двигател). Почистете или сменете дефектните части и разменете две фази ако е необходимо.

Какво да направя, ако помпата вибрира или издава необичаен шум?

Проверете дали помпата и маркучите са здраво закрепени. Вибрациите може да се дължат на кавитация (твърде голямо търсене на вода) или работа извън посочените граници. Намалете височината на засмукване или ограничете дебита на нагнетяване.

Какви са възможните захранващи напрежения?

Помпата се предлага в няколко напрежения според версията: 220-240 V 50 Hz, 110 V 50 Hz, 115 V 60 Hz, 230 V 60 Hz, 230 V3 – 400 V3 50/60 Hz и др. Консултирайте табелката на вашия уред за точното напрежение.

Какъв тип течност може да се изпомпва с Jet 82 M?

Помпата е предназначена за изпомпване на чиста вода, без взривоопасни вещества, твърди частици или влакна. Течностите не трябва да са химически агресивни. Максималната плътност е 1000 kg/m³, а кинематичният вискозитет – 1 mm²/s.

Как да сменя захранващия кабел?

Изключете помпата. Отворете капака на клемната кутия, развийте клеми L, N и земя, след това разхлабете кабелния скоба. Извадете стария кабел и инсталирайте кабел от същия тип (H05 RN-F или H07 RN-F), следвайки обратния ред. За версиите с пресостат следвайте специфичната процедура, описана в ръководството.

Какво е максималното работно налягане на помпата?

За моделите Jet и Jetinox максималното налягане е 0,8 MPa (8 bar). За моделите Jetcom е 0,6 MPa (6 bar). Не превишавайте тези граници, за да избегнете риск от повреда.

Как да съхранявам помпата, когато не се използва?

Съхранявайте помпата в нейната оригинална опаковка, на покрито, сухо място, защитено от вибрации и прах. Относителната влажност трябва да е под 95 %, а температурата между -10 °C и +40 °C. Ако е извън опаковката, затворете отворите за засмукване и нагнетяване.

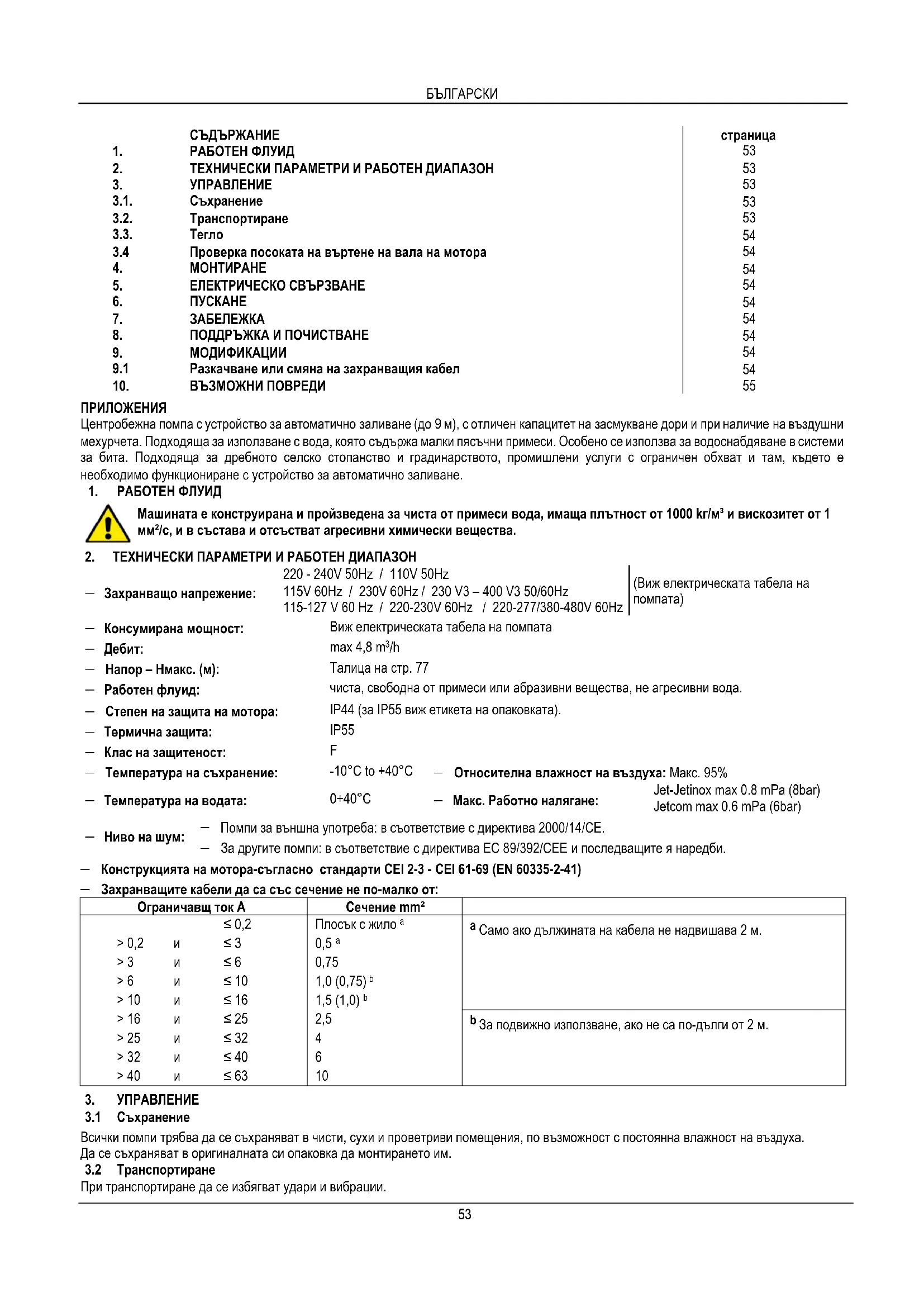

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Jet 82 M DAB

Центробежна помпа с устройство за автоматично заливане (до 9 м), с отличен капацитет на засмукване дори и при наличие на въздушни мехурчета. Подходяща за използване с вода, която съдържа малки пясъчни примеси. Особено се използва за водоснабдяване в системи за бита. Подходяща за дребното селско стопанство и градинарството, промишлени услуги с ограничен обхват и там, където е необходимо функциониране с устройство за автоматично заливане.

1. РАБОТЕН ФЛУИД

Машината е конструирана и произведена за чиста от примеси вода, имаща плътност от 1000 кг/м³ и вискозитет от 1 мм²/с, и в състава и отсъстват агресивни химически вещества.

	220 - 240V 50Hz / 110V 50Hz		(Bиж електрическата табела на помпата)
— Захранващо напрежение:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
— Консумирана мощност:	Виж електрическата табела на помпата
— Дебит:	max 4,8 m3/h
— Напор – Нмакс. (м):	Талица на стр. 77
— Работен флуид:	чиста, свободна от примеси или абразивни вещества, не агресивни вода.
— Степен на защита на мотора:	IP44 (за IP55 виж етикета на опаковката).
— Термична защита:	IP55
— Клас на защитеност:	F
— Температура на съхранение:	-10°C to +40°C	— Относителна влажност на въздуха:	Макс. 95%
— Температура на водата:	0+40°C	— Макс. Работно налягане:	Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— Помпи за външна употреба: в съответствие с директива 2000/14/CE.
— За другите помпи: в съответствие с директива ЕС 89/392/CEE и последващите я наредби.

— Конструкцията на мотора-съгласно стандарти CEI 2-3 - CEI 61-69 (EN 60335-2-41)
— Захранващите кабели да са със сечение не по-малко от:

Ограничавщ ток А			Сечение mm2
		≤ 0,2	Плосък с жилоa	a Само ако дължината на кабела не надвишава 2 м.
>0,2	и	≤ 3	0,5a
>3	и	≤ 6	0,75
>6	и	≤ 10	1,0 (0,75)b
>10	и	≤ 16	1,5 (1,0)b
>16	и	≤ 25	2,5	bЗа подвижно използване, ако не са по-дълги от 2 м.
>25	и	≤ 32	4
>32	и	≤ 40	6
>40	и	≤ 63	10

3. УПРАВЛЕНИЕ

3.1 Съхранение

Всички помпи трябва да се съхраняват в чисти, сухи и проветриви помещения, по възможност с постоянна влажност на въздуха. Да се съхраняват в оригиналната си опаковка да монтирането им.

3.2 Транспортиране

При транспортиране да се избягват удари и вибрации.

При пренасянето им да се изпозва стандартна повдигаща техника и палетите да са обезопасени.

3.3 Тегло

Общото тегло на електропомпата е обозначено на етикет на опаковката.

3.4 Проверка посоката на въртене на вала на мотора

Преди монирането на помпата да се провери свободното въртене на въртящите се елементи. За целта да се свали капака покриващ вентилатора. Фиг. А

4. МОНТИРАНЕ

Помпата може да съдържа известно количество вода, останало от пробите. Препоръчва се да се подсуши преди монтирането.

4.1 Помпата да се инсталира в добре вентилирано помещение, защитена от неблагоприятно влияние на околни фактори и околна температура не надвишаваща 40°C. Фиг.В

4.2 Да се усигури демпфер за поемане на вибрациите от работата на помпата. Фиг. С

4.3 Металните тръби да не натежават от едната или другата страна на помпата. Фиг. С

4.4 При преносимите помпи, ръкохватката винаги да от видимата страна и добре закрепена.

4.5 Помпите използвани за фонтани градини или други открыти места, трябва да имат диференциатор на тока с най-голяма стойност 30 мА.

5. ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ:

Педупреждение! Винаги да се следват нормите и правилата за безопасност!

Точно да се следват схемите показани в кутията на входните клеми.

5.1 При фиксиран монтаж, международните стандарти налагат използването на външни изключватели (предпазители).

5.2 Монофазните мотори имат вградена защита от претоварване и тя може да се свърже към главната. 3-фазните трябва да са снабдени с автоматични изключватели, настроени на стойност показана на табелата на помпата.

5.3 В мрежата за електрическото захранване трябва да бъде предвидено устройство, което да обезпечава пълното изключване при условията на пренапрежение от категорията III.

6. ПУСКАНЕ

6.1

Не пускай помпата докато не е напълнена изцяло с вода.

Преди пускане на помпата провери правилното и захващане и напълването и с вода (Фиг. F). Работа в сух режим води до непоправима повреда на механичното уплътнение. Отвора за пълнене трябва да е внимателно затворен.

6.2 Да се включи захранването и се провери правилността на посоката на въртене за 3-фазните мотори - тя трябва да е по посоката на часовниковата стрелка, гледано от страната на работното колело Фиг. G . Ако посоката е неправилна, да се сменчт клемите на кои да е две фази, след като помпата е изключена от захранването.

7. ЗАБЕЛЕЖКА

7.1 Помпата не трябва да се пуска повече от 20 пъти за 1 час, поради опасност от прегряване на мотора.

7.2 При пускането на помпата след дълго време, процедурата по пускането и се повтаря.

7.3 Винаги е по-добре помпата да се монтира близо до захранването с вода. (Фиг.1 – стр.74)

Когато се налага, обслужването на помпата, да се извършва само от квалифициран персонал. Дейностите по помпата да стават само при изключено захранване.

9. МОДИФИКАЦИИ

Всяка неуторизирана намеса и опит за модифициране, снемат отговорностите от производителя.

Всички ремонтни дейности да се извършват от квалифициран персонал.

9.1 Разкачване или смяна на захранващия кабел

Преди началото се убеди че помпата е изключена от захранването.

Без изключвател за налягане: Свали капака над кондензатора, и развии 4-те винта. Освободи 3-те клеми L - N - ⏻ и откачи кафевия, синия, и жълто-зеления кабели, идващи със захранващия кабел.

Варианта с изключвател за налягане TELEMECANIQUE / SQUARE D – TELEMECANIQUE / ITALTECNICA:

— Частта от кабела до изключвателя: свали капака над изключвателя, освобождавайки го от основата на изключвателя. Издърпай жълто-зеления и развии заземката от ляво. От същата страна свали синия и кафевия от съответните клеми. Освободи болта от ляво на изключвателя и свали кабела, който е вече освободен.

- Частта от изключвателя до кутията на клемите: свали капака над изключвателя, освобождавайки го от основата на изключвателя. Издърпай жълто-зеления и развии заземката от дясно. От същата страна свали синия и кафевия от съответните клеми. Освободи болта от дясно на изключвателя и свали кабела, който е вече освободен. Свали капака на куричта на клемите. Развии 3-те клеми L - N - ⏻ и освободи кафевия, синия и жълто-зеления, the идващи от захранването на изключвателя.

Когато се сменя захранващия кабел, новия трябва да е от същия тип. (напр. H05 RN-F или H07 RN-F в зависимост от инсталацията.

ВНИМАНИЕ: в зависимост от мястото на монтаж: за вътрешен монтаж кабел тип H05 RN-F, а за външен монаж кабел тип H07 RN-F (EN 60335-2-41).

1. ВЪЗМОЖНИ ПОВРЕДИ

ПОВРЕДА	ПРОВЕРКА (възможна причина)	ДЕЙСТВИЯ
1. Мотора не тръгва и не издава звук.	A. Провери ел. връзки.B. Провери изправността на мотора.C. Провери предпазителите.	C. Ако са изгорели-смени ги.N.B.: Ако повредата се повтори пак – мотора е с късо съединение.
2. Мотора не тръгва, но издава звук.	A. Провери захранващото напрежение.B. Провери ел. връзки.C. Провери наличието на трите фази. (3~)D. Провери за блокаж на помпата или мотора.E. Провери кондензатора.	B. Провери грешките.C. Възстанови липсвращата фаза.D. Свали блокирането.E. Смени кондензатора.
3. Мотора работи с трудности.	A. Провери захранващото напрежение.B. Провери въртящите се части.	B. Отстрани причината.
4. Помпата не подава вода.	A. Помпата не е захранена правилно.B. Провери посоката на въртене на 3-фазен мотор.C. Диаметъра на тръбата на входа е недостатьчен.D. Блокиран обратен клапан.	B. Смени две от фазите.C. Смени тръбата с друга, с по-голям диаметър.D. Почисти обратния клапан.
5. Помпата не засмуква.	A. Има въздух в смукателната част.B. Обърнат наклон на входящата тръба, наличие на въздух.	A. Обезвъздуши и опитай пак.B. Поправи наклона на входящата тръба.
6. Недостатьчен дебит на изхода.	A. Блокиран обратен клапан.B. Блокирано или повредено работно колело.C. Недостатьчен диаметър на входната тръба.D. Провери посоката на въртене на 3-фазен мотор.	A. Почисти обратния клапан.B. Отстрани причините.C. Смени тръбата с друга, с по-голям диаметър.D. Смени две от фазите.
7. Помпата вибрира и работи шумно.	A. Провери връзките на тръбите към помпата.B. Кавитация.C. Помпата работи над възможностите си.	A. Притетни разхлабените връзки.B. Провери за загуби по входното трасе.C. Ограничи дебита.
