Značka	DAB
Model	Jet 82 M
Typ produktu	Samonasávacie odstredivé čerpadlo
Použitie	Domáce zásobovanie vodou, malé poľnohospodárstvo, záhradníctvo, obmedzené priemyselné služby
Čerpané kvapaliny	Čistá voda bez pevných častíc a abrazív, chemicky neagresívna
Napájacie napätie	220-240 V 50 Hz (iné napätia podľa typového štítku)
Maximálny prietok	4,8 m³/h
Maximálna sacia výška	9 m (samonasávacia)
Maximálny prevádzkový tlak	0,8 MPa (8 bar)
Stupeň krytia motora	IP44 (IP55 podľa štítku)
Trieda motora	F
Maximálna teplota kvapaliny	40 °C
Nasávanie	Naplniť vodou pred spustením; samonasávacia do 9 m
Tepelná ochrana	Zabudovaná (jednofázový motor)
Maximálny počet štartov za hodinu	20
Skladovanie	Kryté miesto, suché, konštantná vlhkosť, v pôvodnom obale
Inštalácia	Dobre vetrané miesto, chránené pred poveternostnými vplyvmi, teplota okolia ≤ 40 °C
Údržba	Vyhradená pre špecializovaný personál; pred akýmkoľvek zásahom vždy odpojte čerpadlo
Napájací kábel	Typ H05 RN-F (interiér) alebo H07 RN-F (exteriér)

Často kladené otázky - Jet 82 M DAB

Ako naplniť čerpadlo Jet 82 M?

Pred spustením odstráňte plniacu zátku na tele čerpadla a naplňte ho čistou vodou. Zátku dôkladne zaskrutkujte. Čerpadlo je samonasávacie do 9 metrov sacieho výšky. Chod nasucho môže poškodiť mechanickú upchávku.

Čo robiť, ak motor neštartuje a nevydáva žiadny zvuk?

Skontrolujte elektrické pripojenia, napájacie napätie a ochranné poistky. Ak poistky znova vypadnú, môže to signalizovať skrat v motore.

Čo robiť, ak čerpadlo nečerpá vodu?

Skontrolujte, či bolo čerpadlo správne naplnené. Pre trojfázové motory skontrolujte smer otáčania (musí byť v smere hodinových ručičiek pri pohľade z ventilátora). Uistite sa, že sacia hadica má dostatočný priemer a že spätná klapka nie je upchatá.

Prečo je prietok nedostatočný?

Možné príčiny sú: upchatá spätná klapka, opotrebované alebo upchaté obežné koleso, príliš malá sacia hadica alebo nesprávny smer otáčania (trojfázový motor). Vyčistite alebo vymeňte chybné diely a v prípade potreby prehoďte dve fázy.

Čo robiť, ak čerpadlo vibruje alebo vydáva neobvyklý hluk?

Skontrolujte, či je čerpadlo a hadice pevne uchytené. Vibrácie môžu byť spôsobené kavitáciou (príliš vysoký dopyt po vode) alebo prevádzkou mimo špecifikovaných limitov. Znížte saciu výšku alebo obmedzte prietok na výtlaku.

Aké sú možné napájacie napätia?

Čerpadlo je k dispozícii v niekoľkých napätiach podľa verzie: 220-240 V 50 Hz, 110 V 50 Hz, 115 V 60 Hz, 230 V 60 Hz, 230 V3 – 400 V3 50/60 Hz atď. Skontrolujte typový štítok svojho zariadenia pre presné napätie.

Aký typ kvapaliny možno čerpať pomocou Jet 82 M?

Čerpadlo je určené na čerpanie čistej vody, bez výbušných látok, pevných častíc alebo vlákien. Kvapaliny nesmú byť chemicky agresívne. Maximálna hustota je 1000 kg/m³ a kinematická viskozita 1 mm²/s.

Ako vymeniť napájací kábel?

Odpojte čerpadlo. Otvorte kryt svorkovnice, odskrutkujte svorky L, N a zem, potom uvoľnite káblovú priechodku. Vytiahnite starý kábel a nainštalujte kábel rovnakého typu (H05 RN-F alebo H07 RN-F) v opačnom poradí. Pre verzie s tlakovým spínačom postupujte podľa špecifického postupu uvedeného v návode.

Aký je maximálny prevádzkový tlak čerpadla?

Pre modely Jet a Jetinox je maximálny tlak 0,8 MPa (8 bar). Pre modely Jetcom je to 0,6 MPa (6 bar). Neprekračujte tieto limity, aby ste predišli riziku poškodenia.

Ako skladovať čerpadlo, keď sa nepoužíva?

Skladujte čerpadlo v pôvodnom obale, na krytom, suchom mieste, chránenom pred vibráciami a prachom. Relatívna vlhkosť musí byť nižšia ako 95 % a teplota medzi -10 °C a +40 °C. Ak je mimo obalu, uzavrite sacie a výtlačné otvory.

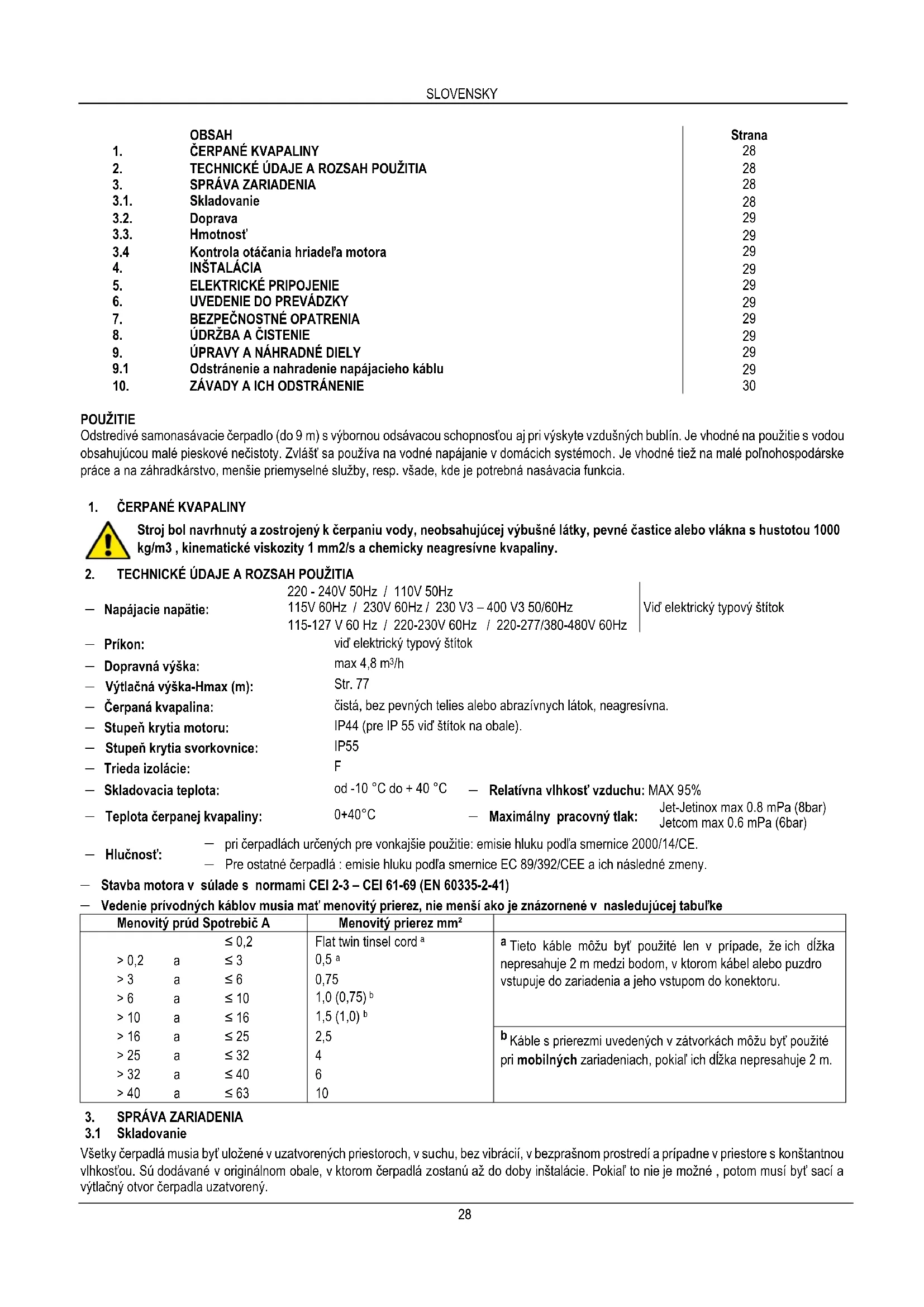

NÁVOD NA OBSLUHU Jet 82 M DAB

Odstredivé samonasávacie čerpadlo (do 9 m) s výbornou odsávacou schopnosťou aj pri výskyte vzdušných bublín. Je vhodné na použitie s vodou obsahujúcou malé pieskové nečistoty. Zvlášť sa používa na vodné napájanie v domácich systémoch. Je vhodné tiež na malé poľnohospodárske práce a na záhradkárstvo, menšie priemyselné služby, resp. všade, kde je potrebná nasávacia funkcia.

1. ČERPANÉ KVAPALINY

Stroj bol navrhnutý a zostrojený k čerpaniu vody, neobsahujúcej výbušné látky, pevné častice alebo vlákna s hustotou 1000 kg/m3 , kinematické viskozity 1 mm2/s a chemicky neagresívne kvapaliny.

2. TECHNICKÉ ÚDAJE A ROZSAH POUŽITIA

	220 - 240V 50Hz / 110V 50Hz
— Napájacie napätie:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz		Vid' elektrický typový štítok
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
— Príkon:	vid' elektrický typový štítok
— Dopravná výška:	max 4,8 m3/h
— Výtlačná výška-Hmax (m):	Str. 77
— Čerpaná kvapalina:	čistá, bez pevných telies alebo abrazívnych látok, neagresívna.
— Stupeň krytia motoru:	IP44 (pre IP 55 vid' štítok na obale).
— Stupeň krytia svorkovnice:	IP55
— Trieda izolácie:	F
— Skladovacia teplota:	od -10 °C do + 40 °C	— Relatívna vlhkost' vzduchu: MAX 95%
— Teplota čerpanej kvapaliny:	0+40°C	— Maximálny pracovný tlak: Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— pri čerpadlách určených pre vonkajšie použitie: emisie hluku podľa smernice 2000/14/CE.

— Hluchost. — Pre ostatné čerpadlá : emisie hluku podľa smernice EC 89/392/CEE a ich následné zmeny.

— Stavba motora v súlade s normami CEI 2-3 – CEI 61-69 (EN 60335-2-41)

— Vedenie prívodných káblov musia mat' menovitý prierez, nie menší ako je znázornené v nasledujúcej tabul'ke

Menovitý prúd Spotrebič A			Menovitý prierez mm2
		≤0,2	Flat twin tinsel corda	a Tieto káble môžu byt' použité len v prípade, že ich dížka nepresahuje 2 m medzi bodom, v ktorom kábel alebo puzdro vstupuje do zariadenia a jeho vstupom do konektoru.
>0,2	a	≤3	0,5a
>3	a	≤6	0,75
>6	a	≤10	1,0 (0,75)b
>10	a	≤16	1,5 (1,0)b
>16	a	≤25	2,5	b Káble s prierezmi uvedených v zátvorkách môžu byt' použité pri mobilných zariadeniach, pokial' ich dížka nepresahuje 2 m.
>25	a	≤32	4
>32	a	≤40	6
>40	a	≤63	10

3. SPRÁVA ZARIADENIA

3.1 Skladovanie

Všetky čerpadlá musia byť uložené v uzatvorených priestoroch, v suchu, bez vibrácií, v bezprašnom prostredí a prípadne v priestore s konštantnou vlhkostou. Sú dodávané v originálnom obale, v ktorom čerpadlá zostanú až do doby inštalácie. Pokial' to nie je možné , potom musí byť sací a výtlačný otvor čerpadla uzatvorený.

3.2 Doprava

Nevystavujte výrobky zbytočným nárazom či kolíziám.

Na zdvíhanie a prepravu jednotky používajte zdvíhacie zariadenie a priložené štandardné palety (ak sú k dispozícii).

3.3 Hmotnost'

Nálepka na obale udáva celkovú hmotnosť čerpadla.

3.4 Kontrola otáčania hriadel'a motora

Pred inštaláciou zariadenia je potrebné skontrolovať, či sa rotujúce časti volne otáčajú. Po tomto účele odstráňte kryt ventilátora. Vložte šraubovák do drážky na hriadel' motora pri vetracej strane. Pokial' je zablokovaná, otočte šraubovákom a poklepkajte na ßu jemne kladivom. Obr. A

4. INŠTALÁCIA

Čerpadlá môžu obsahovat' malé množstvo zostatkovej vody po testovaní.

Doporučujeme krátke prepláchnutie čistou vodou pred konečnou inštaláciou zariadenia.

4.1 Čerpadlo musí byt namontované na dobre vetranom mieste, chránené pred nepriaznivými poveternostnými podmienkami a teplota okolia nesmie presahovat 40 °C. Obr. B

4.2 Pevné ukotvenie čerpadla k opere podporuje vstrebávanie akýchkol'vek vibrácii spôsobených čerpadlom. Obr. C

4.3 Uistite sa, že kovové trubky nevyvíjajú neprimeraný tlak na otvory, čím sa zabráni deformácii alebo rozbitiu. Obr. C

4.4 Pri prenosných verziách musí byt' vždy súčasťou čerpadiel i držiak pre prípadné zdvíhanie a prenášanie.

4.5 Čerpadlá, ktoré sa používajú pri fontánach, záhradných jazierkach a podobných aplikáciách, musia byť vždy napájané pomocou obvodu vybaveného rozdielovým prúdovým zaťažením, menovitým diferenciálnym prúdom, ktorý nie je vyšší ako 30 mA.

5. ELEKTRICKÉ PRIPOJENIE:

Pozor ! Striktne dodržujte súvisiace bezpečnostné predpisy a normy!

5.1 Pri pevných inštaláciách vyžadujú medzinárodné bezpečnostné normy použitie odpojovača s poistkami.

5.2 Jednofázové motory sú vybavené vstavanou tepelnou ochranou proti prepätiu a môžu byt' pripojené priamo na sieť. Trojfázové motory musia byt' chránené automatickým spínačom (napr. ochranou proti prepätiu ) nastavujúce hodnoty podľa štítku umiestneným na motore čerpadla.

5.3 Elektrická napájacia siet' musí byt' vybavená zariadením, ktoré garantuje kompletné vypnutie za podmienok prepätia kategórie III.

6. UVEDENIE DO PREVÁDZKY

6.1

Nespúšt'ajte čerpadlo pokial' nie je úplne naplnené kvapalinou.

6.2 Zapnite napájanie a skontrolujte pri trojfázovom vyhotovení motora či sa motor otáča správnym smerom, čo je v smere hodinových ručičiek z pohl'adu na motor od strany obežného kolesa Obr. G. Pokiaľ a otáča zlým smerom, po odpojení čerpadla od elektrickej siete otočte pripojenie dvoch vodičov na svorkovnici.

7.1 Čerpadlo sa nesmie spúšťať viac ako 20 x za hodinu, inak hrozí nebezpečie prehriatia motora.

7.2 Po dlhodobej nečinnosti čerpadla, pri opätovnom uvedení do prevádzky, sa musia vyššie uvedené činnosti opakovať.

7.3 Je vhodné umiestnit' čerpadlo čo najviac do čerpanej kvapaliny. (Obr Fig.I – str.74)

8. ÚDRŽBA A ČISTENIE

Čerpadlo nesmie byt' demontované, pokial' nejde o kvalifikovaného pracovníka podl'a platných predpisov. V každom prípade sa musia všetky prípadné opravy alebo údržba vykonávat' len po odpojení čerpadla od elektrickej siete.

9. ÚPRAVY A NÁHRADNÉ DIELY

Každá zmena alebo úprava na zariadení zbavuje výrobcu úplnej zodpovednosti.

V prípade poškodenia napájacieho kábla zariadenia, musí opravu vykonat' odborný pracovník, aby sa predišlo možným rizikám.

9.1 Odstránenie a nahradenie napájacieho káblu

Na začiatok sa uistite, že zariadenie nie je pripojené do elektrickej siete.

Pri výmene napájacieho kábla sa musí použit' kábel rovnakého typu ( napr. H05 RN-F alebo H07 RN-F – záleží na type inštalácie) a s rovnakými svorkami. Pri výmene postupujte rovnako ako pri demontáži, ale v opačnom poradí.

UPOZORNENIE: v závislosti na inštalácii alebo ked' čerpadlo nemá kábel, je vhodný typ pre vnútorné použitie kábel H05 RN-F a pre vonkajšie použitie kábel typu H07 RN-F, ktoré sú kompletné s konektorom ( EN 60335-2-41). pri silových kábloch bez konektoru, (napr. teplotný spínač) s oddelenými kontaktmi pre každý pól aspoň 3 mm.

1. ZÁVADY A ICH ODSTRÁNENIE

ZÁVADA	KONTROLA (možné príčiny)	RIEŠENIE
1. Motor sa po zapnutí neotáča a nevydáva žiadny zvuk.	A. Skontrolujte elektrické zapojenie.B. Skontrolujte, či je motor pod napátím.C. Skontrolujte istenie.	B. Skontrolujte prívod.C. Opät' zapnite istiace prístroje.
2. Motor sa po zapnutí neotáča, ale vydáva zvuk.	A. Skontrolujte napájacie napätie.B. Skontrolujte zapojenie.C. Skontrolujte, či sú na svorkovnici prítomné všetky fázy. (3 ~).D. Skontrolujte, či sa hriadel' čerpadla voľne otáča.E. Skontrolujte stav kondenzátora.	B. Odstráňte chyby.C. Pokial' nie sú, skontrolujte istenie a prívod.D. Odstráňte mechanické odpory.E. Vymeňte kondenzátor.
3. Motor beží s problémami.	A. Skontrolujte napájacie napätie.B. Skontrolujte, či sa hriadel' čerpadla voľne otáča.	B. Odstráňte mechanické odpory.
4. Čerpadlo nedáva žiadnu vodu.	A. Čerpadlo nie je správne zapojené.B. Pri trojfázových motoroch skontrolujte zmysel otáčania motora.C. Zablokovaný sací kôš.	B. Zameňte pripojenie dvoch pracovných vodičov.C. Vyčistite sací kôš.
5. Čerpadlo nenasáva vodu.	A. Sacie potrubie s čerpadlom sú zavzdušnené.B. Sacie potrubie prisáva vzduch.	A. Zalejte čerpadlo i sacie potrubie vodou a odvzdušnite.B. Pretesnite sacie potrubie.
6. Čerpadlo čerpá nedostatočné množstvo vody.	A. Zablokovaná spätná klapka.B. Čerpadlo je zanesené.C. Priemer sacieho potrubia je nedostatočný.D. Pri trojfázových motoroch skontrolujte zmysel otáčania motora.	A. Vyčistite spätnú klapku.B. Nechajte vyčistiť čerpadlo.C. Vymeňte za potrubie väčšieho priemeru.D. Zameňte pripojenie dvoch vodičov.
7. Čerpadlo vibruje a jeho chod je hlučný.	A. Skontrolujte, či je čerpadlo a potrubie pevne upevnené.B. Vznik kavitácie v čerpadle.C. Čerpadlo je preťažené.	A. Upevnite voľné časti.B. Zmenšite saciu výšku alebo straty.Zväčšite priemer sacieho potrubia.C. Čerpadlo je možné prevádzkovat' len v povolenom rozsahu charakteristiky.
