Merkki	DAB
Malli	Jet 82 M
Tuotetyyppi	Itsestään imevä keskipakopumppu
Sovellukset	Kotitalouden vesihuolto, pienimuotoinen maatalous, puutarhanhoito, rajoitettu teollisuuskäyttö
Pumpattavat nesteet	Puhdas vesi ilman kiinteitä hiukkasia tai hankausaineita, kemiallisesti ei-aggressiivinen
Syöttöjännite	220-240 V 50 Hz (muut jännitteet arvokilven mukaan)
Maksimivirtaama	4,8 m³/h
Maksimi imukorkeus	9 m (itsestään imevä)
Maksimikäyttöpaine	0,8 MPa (8 bar)
Moottorin suojausluokka	IP44 (IP55 arvokilven mukaan)
Moottoriluokka	F
Nesteen maksimilämpötila	40 °C
Amorçage -> Täyttö	Täytä vedellä ennen käynnistystä; itsestään imevä jopa 9 metriin
Lämpösuojaus	Sisäänrakennettu (yksivaihemoottori)
Maksimi käynnistykset tunnissa	20
Varastointi	Katettu, kuiva, tasainen kosteus, alkuperäispakkauksessa
Asennus	Hyvin tuuletettu paikka, suojattu säältä, ympäristön lämpötila ≤ 40 °C
Huolto	Ammattitaitoiselle henkilöstölle; irrota pumppu aina verkosta ennen toimenpiteitä
Syöttökaapeli	Tyyppi H05 RN-F (sisäkäyttö) tai H07 RN-F (ulkokäyttö)

Usein kysytyt kysymykset - Jet 82 M DAB

Miten Jet 82 M -pumppu täytetään?

Ennen käynnistystä poista täyttöaukko pumpun rungosta ja täytä se puhtaalla vedellä. Kierrä tulppa huolellisesti takaisin. Pumppu on itsestään imevä jopa 9 metrin imukorkeudelle. Kuivakäynti voi vaurioittaa mekaanista tiivistettä.

Mitä tehdä, jos moottori ei käynnisty eikä ääntä kuulu?

Tarkista sähköliitännät, syöttöjännite ja suojavarokkeet. Jos varokkeet palavat uudelleen, se voi viitata oikosulkuun moottorissa.

Mitä tehdä, jos pumppu ei tuota vettä?

Varmista, että pumppu on täytetty oikein. Kolmivaihemoottoreilla tarkista pyörimissuunta (tulee olla myötäpäivään tuulettimen puolelta katsottuna). Varmista, että imuletku on riittävän halkaisijaltaan eikä pohjaventtiili ole tukossa.

Miksi virtaama on riittämätön?

Mahdollisia syitä: tukkeutunut pohjaventtiili, kulunut tai tukkeutunut juoksupyörä, liian pieni imuletku tai väärä pyörimissuunta (kolmivaihemoottori). Puhdista tai vaihda vialliset osat ja vaihda kaksi vaihetta tarvittaessa.

Mitä tehdä, jos pumppu tärisee tai pitää epänormaalia ääntä?

Varmista, että pumppu ja letkut on kiinnitetty tukevasti. Tärinä voi johtua kavitaatiosta (liian suuri vedentarve) tai käytöstä määritellyn rajojen ulkopuolella. Pienennä imukorkeutta tai rajoita virtaamaa painepuolella.

Mitkä ovat mahdolliset syöttöjännitteet?

Pumppu on saatavana useilla jännitteillä versiosta riippuen: 220-240 V 50 Hz, 110 V 50 Hz, 115 V 60 Hz, 230 V 60 Hz, 230 V3 – 400 V3 50/60 Hz jne. Tarkista laitteesi arvokilpi tarkan jännitteen selvittämiseksi.

Millaista nestettä Jet 82 M -pumpulla voidaan pumpata?

Pumppu on suunniteltu pumppaamaan puhdasta vettä, ilman räjähdysvaarallisia aineita, kiinteitä hiukkasia tai kuituja. Nesteet eivät saa olla kemiallisesti aggressiivisia. Maksimitiheys on 1000 kg/m³ ja kinemaattinen viskositeetti 1 mm²/s.

Miten syöttökaapeli vaihdetaan?

Irrota pumppu verkosta. Avaa liitinlaatikon kansi, ruuvaa irti liittimet L, N ja maa, löysää kaapeliläpivienti. Poista vanha kaapeli ja asenna samantyyppinen kaapeli (H05 RN-F tai H07 RN-F) käänteisessä järjestyksessä. Painekytkimellä varustetuissa versioissa noudata ohjeen erityismenettelyä.

Mikä on pumpun maksimikäyttöpaine?

Jet- ja Jetinox-malleilla maksimipaine on 0,8 MPa (8 bar). Jetcom-malleilla se on 0,6 MPa (6 bar). Älä ylitä näitä rajoja vaurioiden välttämiseksi.

Miten pumppu varastoidaan, kun sitä ei käytetä?

Varastoi pumppu alkuperäispakkauksessaan, katetussa, kuivassa paikassa, suojassa tärinältä ja pölyltä. Suhteellinen kosteus alle 95 % ja lämpötila -10 °C - +40 °C. Jos se on poissa pakkauksesta, tulppaa imu- ja paineaukot.

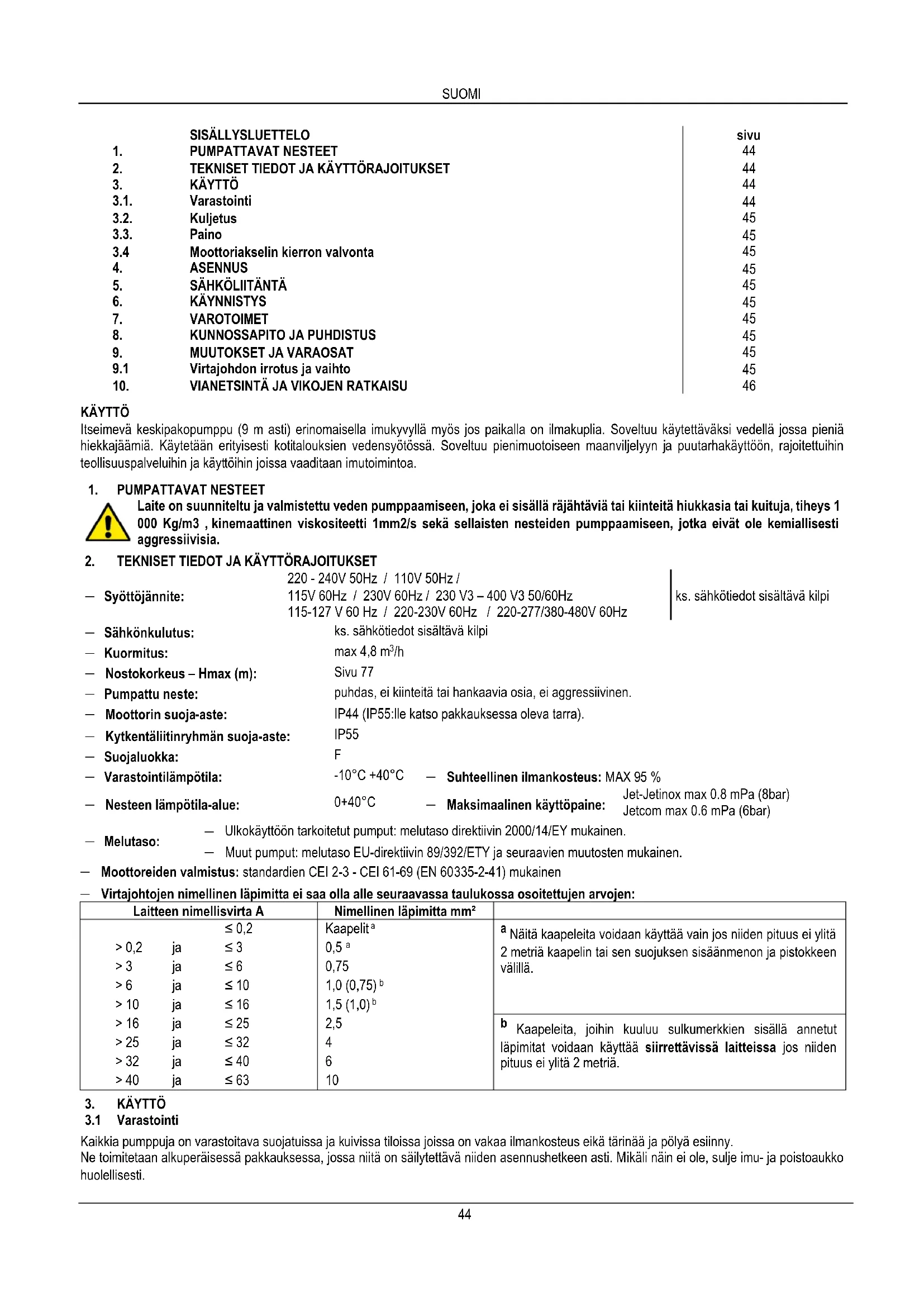

KÄYTTÖOHJE Jet 82 M DAB

Itseimevä keskipakopumppu (9 m asti) erinomaisella imukyvyllä myös jos paikalla on ilmakuplia. Soveltuu käytettäväksi vedellä jossa pieniä hiekkajäämiä. Käytetään erityisesti kotitalouksien vedensyötössä. Soveltuu pienimuotoiseen maanviljelyyn ja puutarhakäyttöön, rajoitettuihin teollisuuspalveluihin ja käyttöihin joissa vaaditaan imutoimintoa.

1. PUMPATTAVAT NESTEET

Laite on suunniteltu ja valmistettu veden pumppaamiseen, joka ei sisällä räjähtäviä tai kiinteitä hiukkasia tai kuituja, tiheys 1000 Kg/m3 , kinemaattinen viskositeetti 1mm2/s sekä sellaisten nesteiden pumppaamiseen, jotka eivät ole kemiallisesti aggressiivisia.

2. TEKNISET TIEDOT JA KÄYTTÖRAJOITUKSET

	220 - 240V 50Hz / 110V 50Hz /
— Syöttöjännite:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz		ks. sähkötiedot sisältävä kilpi
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
— Sähkönkulutus:	ks. sähkötiedot sisältävä kilpi
— Kuormitus:	max 4,8 m^3/h
— Nostokorkeus – Hmax (m):	Sivu 77
— Pumpattu neste:	puhdas, ei kiinteitä tai hankaavia osia, ei aggressiivinen.
— Moottorin suoja-aste:	IP44 (IP55:lle katso pakkauksessa oleva tarra).
— Kytkentäliitinryhmän suoja-aste:	IP55
— Suojaluokka:	F
— Varastointilämpötila:	-10^ +40^	— Suhteellinen ilmankosteus: MAX 95 %
— Nesteen lämpötila-alue:	0+40^	— Maksimaalinen käyttöpaine: Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— Ulkokäyttöön tarkoitetut pumput: melutaso direktiivin 2000/14/EY mukainen.
Melutaso: — Muut pumput: melutaso EU-direktiivin 89/392/ETY ja seuraavien muutosten mukainen.
— Moottoreiden valmistus: standardien CEI 2-3 - CEI 61-69 (EN 60335-2-41) mukainen
— Virtajohtojen nimellinen läpimitta ei saa olla alle seuraavassa taulukossa osoitettujen arvojen:

Laitteen nimellisvirta A			Nimellinen läpimitta mm2
		≤0,2	Kaapelita	aNäitä kaapeleita voidaan käyttää vain jos niiden pituus ei ylitä 2 metriä kaapelin tai sen suojuksen sisäänmenon ja pistokkeen välillä.
>0,2	ja	≤3	0,5a
>3	ja	≤6	0,75
>6	ja	≤10	1,0 (0,75)b
>10	ja	≤16	1,5 (1,0)b
>16	ja	≤25	2,5	b Kaapeleita, joihin kuuluu sulkumerkkien sisällä annetut läpimitat voidaan käyttää siirrettävissä laitteissa jos niiden pituus ei ylitä 2 metriä.
>25	ja	≤32	4
>32	ja	≤40	6
>40	ja	≤63	10

3. KÄYTTÖ

3.1 Varastointi

Kaikkia pumppuja on varastoitava suojatuissa ja kuivissa tiloissa joissa on vakaa ilmankosteus eikä tärinää ja pölyä esiinny.

Ne toimitetaan alkuperäisessä pakkauksessa, jossa niitä on säilytettävä niiden asennushetkeen asti. Mikäli näin ei ole, sulje imu- ja poistoaukko huolellisesti.

3.2 Kuljetus

Vältä tuotteiden altistamista turhille iskuille ja törmäyksille.

Yksikön nostamista ja kuljettamista varten, käytä nostolaitteita ja sarjana toimitettua kuormalavaa (jos kuuluu varustukseen).

3.3 Paino

Pakkaukseen kiinnitetyssä tarrakyltissä osoitetaan sähköpumpun kokonaispaino.

3.4 Moottoriakselin kierron valvonta

Ennen pumpun asentamista on tarpeen tarkistaa, että liikkuvat osat pyörivät vapaasti. Kyseistä tarkastusta varten irrota puhaltimen suojus moottorin takana olevasta kannesta ja aseta ruuvimeisseli moottoriakselissa olevaan aukkoon puhaltimen puolella. Lukitusta varten käännä ruuvimeisseliä lyömällä sitä kevyesti vasaralla. Kuva A

4. ASENNUS

Pumput voivat sisältää pienen määrän testauksista jäänyttä jäännösvettä.

On suositeltavaa suorittaa pikapuhdistus puhtaalla vedellä ennen niiden lopullista asentamista.

4.1 Sähköpumppu on asennettava kunnolla tuuletettuun tilaan, säältä suojattuun paikaan jonka lämpötila ei ylitä 40 °C. Kuva B

4.2 Pumpun vankka ankkurointi tukialustaan auttaa pumpun toiminnassa syntyvien mahdollisten tärinöiden absorboitumista. Kuva C

4.3 Vältä, etteivät metalliputkistot siirrä liikaa rasitusta pumpun aukkoihin estääksesi muodonmuutoksia tai rikkoutumisia. Kuva C

4.4 Kaikissa kannettavissa pumpuissa nosto- ja kuljetuskahvan on aina oltava paikoillaan ja kiinnitetty kunnolla tukeen.

4.5 Ulkokäyttöön asennettavissa pumpuissa kuten suihkulähteissä, puutarhoissa tai samankaltaisissa paikoissa olevissa altaissa pumppuun on syötettävä virtaa vikavirtakatkaisimella varustetulla laitteella, jonka nimellisen toiminnan jäännösvirta ei ylitä 30 mA.

5. SÄHKÖLIITÄNTÄ:

Huomio: Noudata aina turvamääräyksiä!

Noudata ehdottomasti riviliitinlaatikon sisällä annettuja sähkökaavioita.

5.1 Kiinteissä asennuksissa kansainvälisten standardien mukaisesti on asennettava kuormaerotin sulakkeenpitimen alustalla.

5.2 Yksivaihemoottorit on varustettu lämpö-amperometrisellä suojauksella ja ne voidaan liittää suoraan verkkoon. Kolmivaihemoottoreita on suojattava automaattisella katkaisimella (esim. magneettinen lämpösuoja), joka on säädetty sähköpumpun kivessä annettujen tietojen mukaan tai sulakkeilla.

5.3 Sähköverkkoon tulee asentaa laite, joka katkaisee sähkön täydellisesti ylijänniteluokan III olosuhteissa.

6. KÄYNNISTYS

6.1

Älä käynnistä pumppua, ellet olet täyttänyt sitä kokonaan nesteellä.

Ennen käynnistämistä tarkista, että pumppu on säännöllisesti esikäynnistetty täyttämällä se kokonaan puhtaalla vedellä tarkoituksenmukaisen aukon kautta, kun pumpun runkoon asennettu täyttökorkki on irrotettu (Kuva F). Kuivakäynti saa aikaan korjaamattomia vikoja mekaaniselle tiivistelle. Täyttökorkki on sitten kierrettävä huolellisesti kiinni.

6.2 Käynnistä virta ja tarkista kolmivaiheisessa versiossa oikea kiertosuunta ja, tarkkailemalla moottoria puhaltimen puolelta, sen on pyörittävä myötäpäivään Kuva G. Päinvastaisessa tapauksessa käännä vastakkain kaksi vaihejohdinta kun pumppu on kytketty irti syöttöverkosta.

7. VAROTOIMET

7.1 Sähköpumppua ei saa käynnistää yli 20 kertaa tunnissa, jotta moottori ei altistuisi liialliselle lämpörasitukselle.

7.2 Laitteen käyttöönotto pitkän käytöstä poissaolon jälkeen vaatii edellä lueteltujen käynnistystoimenpiteiden suorittamista.

7.3 Pumppu on aina hyvä asemoida mahdollisimman lähelle pumpattavaa nestettä. (Kuva.I – sivu 74)

8. KUNNOSSAPITO JA PUHDISTUS

Sähköpumppua ei saa purkaa ellei sitä suorita ammattitaitoinen ja pätevä henkilöstö, jolla on asiaan liittyvien määräysten asettamat vaatimukset. Kaikki korjaus- ja huoltotoimenpiteet on suoritettava joka tapauksessa vasta sitten kun sähköpumppu on kytketty irti verkkovirrasta

9. MUUTOKSET JA VARAOSAT

Mikä tahansa valtuuttamaton muutos saa valmistajalle kuuluvan vastuun raukeamaan.

Jos tämän laitteen virtakaapeli vahingoittuu, sen korjaus on suoritettava ammattitaitoisen henkilöstön toimesta kaikkien riskitekijöiden syntymisen ennaltaehkäisemiseksi.

9.1 Virtajohdon irrotus ja vaihto

Ennen toimenpiteiden suorittamista varmista, että sähköpumppu on kytketty irti verkkovirrasta..

Ilman painekytkintä varustettu versio: Irrota riviliitinlaatikon suojus ruuvaamalla auki siinä olevat neljä ruuvia. Ruuvaa auki kolme liitintä

L - N - ⏻ ja vedä ulos ruskea, sininen ja keltavihreä johto, jotka tulevat virtajohdosta kun kaapelinpidintä on löysennetty.

Painekytkimellä varustettu versio tyyppi TELEMECANIQUE / SQUARE D – TELEMECANIQUE / ITALTECNICA:

- kaapelijohto pistokkeella painekytkimestä: ruuva auki painekytkimen kannen ruuvi ruuvimeissellä ja irrota kansi kytkemällä se irti painekytkimen jalustasta. Vedä ulos keltavihreä johto ruuvaamalla auki vasemmalla puolella oleva maadoitusliitin. Vedä ulos samalta puolelta sininen ja ruskea johto vastaavista liittimistä ruuvaamalla auki ruuvit, jotka on asetettu niiden päälle. Löysää kaapelikytkimen kaapelinpitimen mutteri vasemmalla puolella ja vedä irti kytketty johto ulos.

- kaapelijohto painekytkimestä riviliittimeen: ruuvaa auki painekytkimen kannen ruuvi ruuvimeisselillä ja irrota kansi kytkemällä se irti painekytkimen jalustasta. Vedä ulos keltavihreä johto ruuvaamalla auki oikealla puolella oleva maadoitusliitin. Vedä ulos samalta puolelta sininen ja ruskea johto vastaavista liittimistä ruuvaamalla auki ruuvit, jotka on asetettu niiden päälle. Löysää kaapelikytkimen kaapelinpitimen mutteri oikealla puolella ja vedä ulos irti kytketty johto. Irrota riviliitinlaatikon suojus ruuvaamalla auki siinä olevat neljä ruuvia.

Ruuvaa auki kolme liitintä L - N - ⏻ ja vedä ulos kolme johtoa ruskea, sininen ja keltavihreä, jotka tulevat painekytkimestä kun kaapelinpidintä on löysennetty.

Virtajohto on vaihdettava käyttämällä samantyyppistä johtoa (esim. H05 RN-F tai H07 RN-F asennuksesta riippuen) jossa on sama pääte noudattamalla purkamiseen nähden päinvastaista järjestystä.

VAROITUS: asennuksesta riippuen ja jos pumpuissa ei ole johtoa, varustaudu sisäkäyttöön tarkoitetulla virtajohdolla H05 RN-F ja ulkokäyttöön tarkoitetuilla tyypillä H07 RN-F , jotka on varustettu pistokkeella (EN 60335-2-41). Jos kyseessä on virtajohdot ilman pistoketta, varustaudu verkkovirrasta irti kytkevällä laitteella (esim. magneettinen lämpösuoja) vähintään 3 mm:n erotinkoskettimilla jokaista napaa kohti.

1. VIANETSINTÄ JA VIKOJEN RATKAISU

VIKA	TARKASTUKSET (mahdolliset syyt)	KORJAUSTOIMENPITEET
1. Moottori ei käynnisty eikä saa aikaan melua	A. Tarkista sähköliitännät.B. Tarkista, että moottorissa on virta.C. Tarkista suojaavat sulakkeet.	C. Vaihda ne uusiin jos ne ovat palaneet.HUOM:jos vika uusiutuu välittömästi se tarkoittaa, että moottorissa on syntynyt oikosulku.
2. Moottori ei käynnisty mutta saa aikaan melua	A. Varmista, että verkkojännite vastaa kilvessä osoitettua jännitettä.B. Tarkista, että liitännät on suoritettu oikein.C. Tarkista, että riviliittimessä on paikalla kaikki vaiheet. (3 ~)D. Etsi mahdolliset pumpussa tai moottorissa esiintyvät tukkeumat.E. Tarkista lauhduttimen tila.	B. Korjaa mahdolliset viat.C. Jos tulos on negatiivinen, palauta puuttuva vaihe.D. Poista tukkeumat.E. Vaihda lauhdutin.
3. Moottorin pyörinnässä ongelmia.	A. Varmista, että syöttöjännite on riittävä.B. Tarkista liikkuvien ja kiinteiden osien välissä syntyvät hankaumat.	B. Poista hankautumista aiheuttavat syyt.
4. Pumppu ei pumppaa.	A. Pumppua ei ole esitäytetty oikein.B. Tarkista kolmivaihemootoreiden oikea kiertosuunta.C. Imuputken läpimitta on riittämätön.D. Sulkuventtiili on tukossa.	A. Täytä pumppu ja imuputki jos se ei ole automaattisesti imevä ja täytä se.B. Käännä päinvastoin kaksi virtajohtoa.C. Vaihda putki läpimaltaan suurempaan putkeen.D. Puhdista sulkuventtiili.
5. Pumppu ei ime.	A. Imuputki tai sulkuventtiili imee ilmaa.B. Imuputken negatiivinen kaltevuus saa aikaan imutaskujen syntymisen.	A. Poista ilmiö ja toista imutoimenpide.B. Korjaa imuputken kaltevuus.
6. Pumppu ei annostele riittävää virtausta.	A. Sulkuventtiili on tukossa.B. Roottori on kulunut tai tukossa.C. Imuputkiston läpimitta on riittämätön.D. Tarkista kolmivaihemootoreiden oikea kiertosuunta.	A. Puhdista sulkuventtiili.B. Poista tukkeumat tai vaihda kuluneet osat.C. Vaihda putkisto läpimaltaan suurempaan putkistoon.D. Käännä päinvastoin kaksi virtajohtoa.
7. Pumppu tärisee ja käynti on meluisaa.	A. Tarkista, että pumppu ja putkistot on kiinnitetty kunnolla.B. Pumppu kavitoi eli pyytää suurempaa määrää vettä pumpattavaan määrään nähden.C. Pumppu työskentelee yli kyltissä osoitettujen arvojen.	A. Kiinnitä huolellisesti löystyneet osat.B. Vähennä imukorkeus tai tarkista kuormituksessa esiintyvät vuodot.C. Voi olla hyödyllistä rajoittaa painepuolen kuormitus.
