Jet 82 M - Siurblys DAB - Nemokama naudojimo instrukcija

Prekės ženklas	DAB
Modelis	Jet 82 M
Produkto tipas	Savaime užsipildantis išcentrinis siurblys
Paskirtis	Namų vandens tiekimas, smulkusis žemės ūkis, sodininkystė, ribotos pramoninės paslaugos
Pumpuojami skysčiai	Švarus vanduo be kietųjų dalelių ir abrazyvų, chemiškai neagresyvus
Maitinimo įtampa	220-240 V 50 Hz (kitos įtampos pagal vardinę lentelę)
Maksimalus srautas	4,8 m³/h
Maksimalus siurbimo aukštis	9 m (savaime užsipildantis)
Maksimalus darbinis slėgis	0,8 MPa (8 bar)
Variklio apsaugos laipsnis	IP44 (IP55 pagal lentelę)
Variklio klasė	F
Maksimali skysčio temperatūra	40 °C
Užpildymas	Prieš paleidžiant pripilti vandens; savaime užsipildantis iki 9 m
Terminė apsauga	Integruota (vienfazis variklis)
Maksimalus paleidimų skaičius per valandą	20
Laikymas	Sausa, uždengta vieta, pastovi drėgmė, originalioje pakuotėje
Montavimas	Gerai vėdinama vieta, apsaugota nuo oro sąlygų, aplinkos temperatūra ≤ 40 °C
Priežiūra	Specialiai apmokytam personalui; prieš bet kokius veiksmus visada atjunkite siurblį
Maitinimo kabelis	Tipas H05 RN-F (vidaus) arba H07 RN-F (lauko)

Dažnai užduodami klausimai - Jet 82 M DAB

Kaip užpildyti siurblį Jet 82 M?

Prieš paleidžiant, išimkite užpildymo dangtelį ant siurblio korpuso ir pripilkite švaraus vandens. Atsargiai užsukite dangtelį. Siurblys savaime užsipildo iki 9 metrų siurbimo aukščio. Darbas be vandens gali pažeisti mechaninį sandariklį.

Ką daryti, jei variklis neužsiveda ir neskleidžia jokio garso?

Patikrinkite elektros jungtis, maitinimo įtampą ir apsauginius saugiklius. Jei saugikliai vėl išsijungia, tai gali reikšti trumpąjį jungimą variklyje.

Ką daryti, jei siurblys netiekia vandens?

Patikrinkite, ar siurblys tinkamai užpildytas. Trifaziams varikliams patikrinkite sukimosi kryptį (iš ventiliatoriaus pusės turi būti pagal laikrodžio rodyklę). Įsitikinkite, kad įsiurbimo žarna yra pakankamo skersmens ir kad kojinis vožtuvas nėra užkimštas.

Kodėl nepakankamas srautas?

Galimos priežastys: užkimštas kojinis vožtuvas, susidėvėjęs arba užsikimšęs sparnuotė, per maža įsiurbimo žarna arba neteisinga sukimosi kryptis (trifazis variklis). Išvalykite arba pakeiskite sugedusias dalis ir, jei reikia, sukeiskite dvi fazes.

Ką daryti, jei siurblys vibruoja arba skleidžia neįprastą garsą?

Patikrinkite, ar siurblys ir žarnos yra tvirtai pritvirtinti. Vibracijas gali sukelti kavitacija (per didelis vandens poreikis) arba darbas už nurodytų ribų. Sumažinkite siurbimo aukštį arba apribokite srautą išleidimo pusėje.

Kokios galimos maitinimo įtampos?

Siurblys tiekiamas su keliomis įtampomis, priklausomai nuo versijos: 220-240 V 50 Hz, 110 V 50 Hz, 115 V 60 Hz, 230 V 60 Hz, 230 V3 – 400 V3 50/60 Hz ir kt. Tikslią įtampą rasite ant prietaiso vardinės lentelės.

Kokį skystį galima siurbti naudojant Jet 82 M?

Siurblys skirtas siurbti švarų vandenį, be sprogiųjų medžiagų, kietųjų dalelių ar pluoštų. Skysčiai neturi būti chemiškai agresyvūs. Didžiausias tankis yra 1000 kg/m³, o kinematinė klampumas – 1 mm²/s.

Kaip pakeisti maitinimo kabelį?

Atjunkite siurblį. Atidarykite gnybtų dėžutės dangtelį, atsukite gnybtus L, N ir įžeminimo, tada atlaisvinkite kabelio užspaudimą. Ištraukite seną kabelį ir sumontuokite naują to paties tipo (H05 RN-F arba H07 RN-F) atvirkštine tvarka. Versijose su slėgio jungikliu laikykitės instrukcijoje nurodytos konkrečios procedūros.

Koks maksimalus siurblio darbinis slėgis?

Jet ir Jetinox modeliams maksimalus slėgis yra 0,8 MPa (8 bar). Jetcom modeliams – 0,6 MPa (6 bar). Neviršykite šių ribų, kad išvengtumėte pažeidimų.

Kaip laikyti siurblį, kai jis nenaudojamas?

Laikykite siurblį originalioje pakuotėje uždengtoje, sausoje vietoje, apsaugotoje nuo vibracijų ir dulkių. Santykinė drėgmė turi būti mažesnė nei 95 %, o temperatūra nuo -10 °C iki +40 °C. Jei jis nėra pakuotėje, užkimškite įsiurbimo ir išleidimo angas.

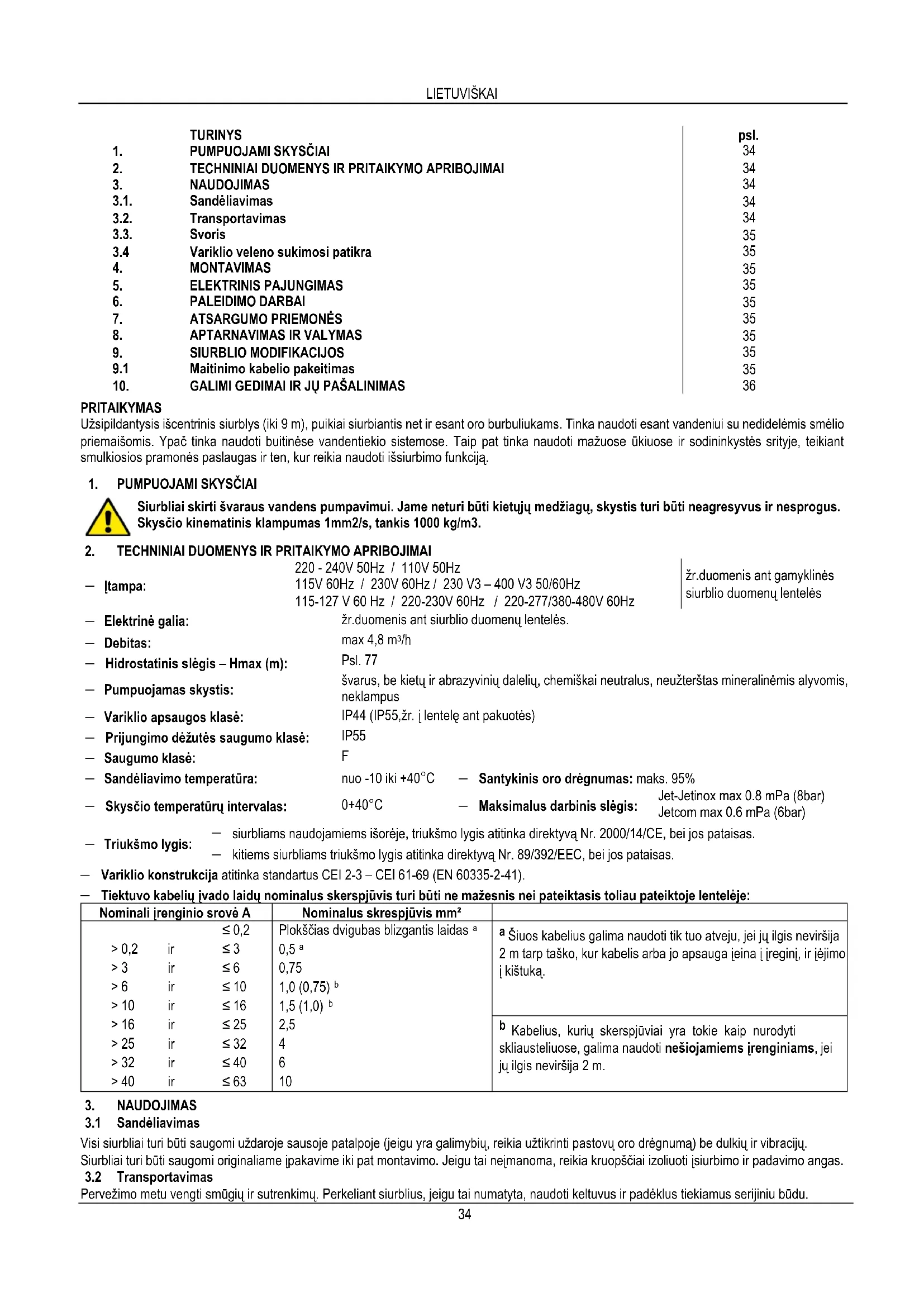

NAUDOJIMO INSTRUKCIJA Jet 82 M DAB

Užsipildantysis išcentrinis siurblys (iki 9 m), puikiai siurbiantis net ir esant oro burbuliukams. Tinka naudoti esant vandeniui su nedidelėmis smėlio priemaišomis. Ypač tinka naudoti buitinėse vandentiekio sistemose. Taip pat tinka naudoti mažuose ūkiuose ir sodininkystės srityje, teikiant smulkiosios pramonės paslaugas ir ten, kur reikia naudoti išsiurbimo funkcija.

1. PUMPUOJAMI SKYSČIAI

Siurbliai skirti švaraus vandens pumpavimui. Jame neturi būti kietuju medžiagų, skystis turi būti neagresyvus ir nesprogus. Skysčio kinematinis klampumas 1mm2/s, tankis 1000 kg/m3.

2. TECHNINIAI DUOMENYS IR PRITAIKYMO APRIBOJIMAI

220 - 240V 50Hz / 110V 50Hz

– |tampa:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz		Zr.duomenis ant gamykines siurblio duomenų lentelės
– Elektrinė galia:	žr.duomenis ant siurblio duomenų lentelės.
– Debitas:	max 4,8 m^3/h
– Hidrostatinis slėgis – Hmax (m):	Psl. 77
– Pumpuojamas skystis:	švarus, be kietų ir abrazyvinių dalelių, chemiškai neutralus, neužterštas mineralinėmis alyvomis, neklampus
– Variklio apsaugos klasė:	IP44 (IP55,žr. i lenteļe ant pakuotės)
– Prijungimo dėžutės saugumo klasė:	IP55
– Saugumo klasė:	F
– Sandėliavimo temperatūra:	nuo -10 iki +40°C	– Santykinis oro drėgnumas: maks. 95%
– Skysčio temperatūrų intervalas:	0+40°C	– Maksimalus darbinis slėgis: Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— siurbliams naudojamiems išorėje, triukšmo lygis atitinka direktyvą Nr. 2000/14/CE, bei jos pataisas.
— kitiems siurbliams triukšmo lygis atitinka direktyvą Nr. 89/392/EEC, bei jos pataisas.
— Variklio konstrukcija atitinka standartus CEI 2-3 – CEI 61-69 (EN 60335-2-41).
— Tiektuvo kabelių įvado laidų nominalus skerspjūvis turi būti ne mažesnis nei pateiktasis toliau pateiktoje lentelėje:

Nominali įrenginio srovė A			Nominalus skrespjūvis mm2
		≤0,2	Plokščias dvigubas blizgantis laidas a	a Šiuos kabelius galima naudoti tik tuo atveju, jei jų ilgis neviršija 2 m tarp taško, kur kabelis arba jo apsauga įeina i įreginį, ir įėjimo į kištuką.
>0,2	ir	≤3	0,5a
>3	ir	≤6	0,75
>6	ir	≤10	1,0 (0,75)b
>10	ir	≤16	1,5 (1,0)b
>16	ir	≤25	2,5	b Kabelius, kurių skerspjūviai yra tokie kaip nurodyti skliausteliuose, galima naudoti nešiojamiems įrenginiams, jei jų ilgis neviršija 2 m.
>25	ir	≤32	4
>32	ir	≤40	6
>40	ir	≤63	10

3. NAUDOJIMAS

3.1 Sandèliavimas

Visi siurbliai turi būti saugomi uždaroje sausoje patalpoje (jeigu yra galimybiu, reikia užtikrinti pastovų oro drėgnumą) be dulkių ir vibraciju.

Siurbliai turi būti saugomi originaliame ipakavime iki pat montavimo. Jeigu tai nejmanoma, reikia kruopščiai izoliuoti įsiurbimo ir padavimo angas.

3.2 Transportavimas

Pervežimo metu vengti smūgių ir sutrenkimų. Perkeliant siurblius, jeigu tai numatyta, naudoti keltuvus ir padėklus tiekiamus serijiniu būdu.

3.3 Svoris

Bendras siurblio svoris nurodytas jpakavime.

3.4 Variklio veleno sukimosi patikra

Prieš įrengiant siurbli įsitikinkite, kad besisukančios dalys juda laisvai. Kad tai patikrintumėte, reikia nuimti ventiliatoriaus dangtį, kuris yra variklio gale. Įstatykite atsuktuvą į variklio velene esančią įpjovą ir pasukite darbo ratą. Jei jis užstrigęs, atsargiai pasukite atsuktuvą, ir švelniai pakalkite per jį plaktuku. (kaip parodyta pav. A)

4. MONTAVIMAS

Po bandymo siurblyje gali būti likę šiek tiek vandens.

Prieš galutinį sumontavimą rekomenduojame jį praskalauti švariu vandeniu.

4.1 Siurblj reikia jrengti gerai védinamoje patalpoje, apsaugotoje nuo nepageidaujamų oro sąlygu. Temperatūra joje neturi viršyti 40°C. (žr. Pav. B)

4.2 Variklio ir laikančiojo paviršiaus sujungimas absorbuoja bet kokias, siurblio sukeltas vibracijas. (pav. C).

4.3 Isitikinkite, kad atraminiai vamzdžiai turi atskirus įtvirtinimus, ir jie nesukelia papildomų įtempimų ar įtrūkimų siurblio korpuse (pav.C)

4.4 Kélimo ir nešiojimo rankenėlė turi būti visuomet pritvirtinta prie korpuso visiems nešiojamiems siurbliams.

4.5 Siurbliai, kurie bus naudojami lauko fontanams, vandens telkiniams, sodams ar panašioms vietoms, - tokie siurbliai turi būti maitinami nuo diferencialinės srovės įrenginio, kurio diferencialinė veikimo nominalinė srovė neviršys 30 mA.

5. ELEKTRINIS PAJUNGIMAS :

Dèmesio! Visada laikykitės saugaus darbo taisyklių !

Tiksliai laikykitės laidų sujungimų schemos esančios pajungimo dėžutėje.

5.1 Pagal tarptautinius standartus stacionarūs jrengimai turi būti jungiami per atskyriklius su tirpiais saugikliais.

5.2 Visi vienfaziai varikliai yra komplektuojami su šiluminiais saugikliais ir prie tinklo gali būti jungiami tiesiogiai. Trifazius variklius reikia apsaugoti automatiniu jungikliu (pvz., magnetoterminiu), sukalibruotu pagal elektrinio siurblio duomenų plokšte.

5.3 Maitinimo tinkle turi būti numatytas jungiklis, kuris užtikrins visišką atjungimą nuo tinklo esant per aukštai III kategorijos įtampai.

6. PALEIDIMO DARBAI

6.1

Prieš paleidžiant siurbli, pilnai užpildykite sistemą vandeniu.

Prieš paleidžiant siurblj, įsitikinkite, kad jis yra tinkamai paruoštas darbui. Siurblj žpildykite vandeniu per užpildymo angą, esančią siurblio korpuse (pav. F) Sauso paleidimo atveju yra nepataisomai sugadinami mech. sandarinimai.

6.2 Ijunkite siurblį ir patikrinkite ar variklis sukasi teisinga kryptimi - pagal laikrodžio rodyklę žiūrint

Į variklj iš darbo rato pusės (G pav.). Jeigu trifaziame variklyje sukimosi kryptis yra neteisinga, išjunkite siurblį iš tinklo ir sukeiskite dviejų laidų sujungimus skydelyje.

7. ATSARGUMO PRIEMONÉS

7.1 Siurblio negalima paleisti daugiau negu 20 kartų per valanda, nes perkais variklis.

7.2 Kai siurblys paleidžiamas po ilgo neveikimo periodo, atliekamos visos aukščiau išvardintos operacijos.

7.3 Rekomenduojama siurblį pastatyti kuo arčiau siurbiamo skysčio. (I pav. – psl.74)

8. APTARNAVIMAS IR VALYMAS

Siurblys gali būti ardomas tiktai kvalifikuoto personalo. Visi prie siurblio atliekami darbai atliekami tik atjungus įtampa.

9. SIURBLIO MODIFIKACIJOS

Visos atliktos, iš anksto nesuderintos siurblio modifikacijos atleidžia gamintoją nuo atsakomybės.

Pažeidus šio jrenginio maitinimo kabeli, jī turi pakeisti tik kvalifikuoti darbuotojai, tam, kad išvengti bet kokių pavojų.

9.1 Maitinimo kabelio pakeitimas

Prieš pradedant įsitikinkite, kad variklis atjungtas nuo tinklo.

Siurbliams be slėgio relės: Atsukę keturis varžtus, nuimkite kondensatoriaus dangtį. Atsukę tris įvadus L - N - ⏻, atjunkite rudą, mėlyna, geltonai – žalią laidus, atleiskite įvorę.

TELEMECANIQUE / SQUARE D – TELEMECANIQUE / ITALTECNICA tipo slégio relè:

- Slėgio relė su kištukiniu lizdu: atsuktuvu atsukite varžtus ir nuimkite dangtį. Ištraukite geltonai – žalią laidą,atsukę varžtą iš kairės pusės. Toje pačioje pusėje, ištraukite mėlyną ir rudą laidus, iš atitinkamų įvadų. Išimkite laidus, kurie yra atjungti nuo įtampos.

- Laidas, nuo slėgio relės, į įvadų dėžę: atsuktuvu atsukite varžtus ir nuimkite dangtį. Ištraukite geltonai – žalią, mėlyną, rudą laidus, iš atitinkamu įvadų. Pašalinkite blokavimo įvado laidą, atpalaidavę atitinkamu varžtus. Ištraukite laidą, kuris yra atjungtas nuo įtampos. Atsukę keturis varžtus, nuimkite įvadų dėžės dangtį. Atlaisvinę įvorę, atsukite tris įvadus L - N - ⏻ ir atjunkite rudą, mėlyną ir geltonai – žalią laidus.

Keičiamas maitinimo kabelis turi būti to paties tipo (pvz. H05 RN-F arba H07 RN-F, priklausomai nuo montavimo vietos) pajungiant tais pačiais antgaliais, kaip ir prieš išardant.

DÉMESIO: priklausomai nuo montavimo vietos ir nuo to ar siurblys turi maitinimo kabeli, vidaus naudojimui parinkite H05 RN-F, o išorės naudojimui H07 RN-F tipo kabelius su kištukais. Siurbliams su kabeliais be kištukų, atjungimui nuo tinklo sumontuokite jungiklį (pvz. magnetinį) su nemažiau kaip 3 mm atstumu tarp kontaktų.

1. GALIMI GEDIMAI IR JU PAŠALINIMAS

PROBLEMOS	PATIKRINIMAS (galimos priežastys)	SPRENDIMO BÜDAS
1. Siurblys nepasileidžia ir nesigirdi jokių triukšmų.	A. Patikrinti elektrinius sujungimus.B. Patikrinti ar užmaitintas variklis.C. Patikrinkite saugiklius.	C. Jeigu saugikliai sudegę, pakeiskite juos.Jeigu gedimas pasikartoja nedelsiant, tai reiškia, kad variklyje yra trumpas jungimas.
2. Siurblys nepasileidžia, bet girdisi triukšmai.	A. Patikrinkite ar tinklo įtampa sutampa su nurodyta ant gamyklinės siurblio duomenų lentelės.B. Patikrinkite ar teisingi elektriniai sujungimai.C. Patikrinkite ar prijungimo dėžutėje yra visos 3 fazės.D. Patikrinkite galimus užblokavimus siurblyje arba variklyje.E. Patikrinkite kondensatoriaus būklę.	B. Ištaisykite klaidas.C. Atstatykite trūkstamas fazes.D. Pašalinkite užblokavimus.E. Pakeiskite kondensatorių.
3. Sunkiai sukasi variklis.	A. Patikrinkite įtampa, kuri gali būti nepakankama.B. Patikrinkite ar judančios dalys nesiliečia su nejudančiomis.	B. Pašalinkite lietimosi priežastį.
4. Siurblys nesiurbia.	A. Siurblys neteisingai užpildytas.B. Patikrinkite sukimosi kryptį (trifaziams varikliams).C. Nepakankamas pasiurbimo vamzdžio diametras.D. Užblokuotas atbulinis vožtuvas.	B. Jeigu reikia, sukeiskite dvi fazes.C. Pakeiskite pasiurbimo vamzdį didesnio skersmens vamzdžiu.D. Išvalykite atbulinį vožtuva.
5. Siurblys neužsipildo.	A. Pasiurbimo vamzdis arba atbulinis vožtuvas gaudo orą.B. Žemėjantis pasiurbimo vamzdžio nuolydis sałygoja oro tarpų susidaryma.	A. Pašalinkite priežastis ir iš naujo užpildykite.B. Pataisykite pasiurbimo vamzdžio nuolydį.
6. Nepakankamas srautas.	A. Užblokuotas atbulinis vožtuvas.B. Susidėvėjęs arba užblokuotas darbo ratas.C. Nepakankamas pasiurbimo vamzdžio skersmuo.D. Patikrinkite sukimosi kryptį (trifaziams varikliams).	A. Išvalykite atbulinį vožtuva.B. Pašalinkite užsikimšimus arba pakeiskite susidėvėjusias dalis.C. Pakeiskite pasiurbimo vamzdį didesnio skersmens vamzdžiu.D. Jeigu reikia, sukeiskite dvi fazes.
7. Siurblys dirba triukšmingai ir vibruoja.	A. Patikrinkite ar vamzdžiai ir siurblys stipriai pritvirtinti.B. Jeigu siurblys kavituoja, tai reiškia, kad vandens pareikalavimas yra didesnis, nei galimas siurbti.C. Siurblys dirba virš parametrų nurodytų ant gamyklinės siurblio duomenų lentelės.	A. Stipriai pritvirtinkite laisvas detales.B. Sumažinkite pasiurbimo aukštį arba patikrinkite apkrovimo nuostolius.C. Gali būti naudinga apriboti paduodamą srautą.
