Jet 132 M - Siurblys DAB - Nemokama naudojimo instrukcija

Produkto tipas	Savaime užsipildantis išcentrinis siurblys
Prekės ženklas	DAB
Modelis	Jet 132 M
Maitinimo šaltinis	Vienfazis 220-240 V ~ 50 Hz arba 110 V ~ 50 Hz / 115-127 V ~ 60 Hz / 230 V ~ 60 Hz ; Trifazis 230/400 V 50/60 Hz (žr. vardinę plokštelę)
Sunaudojama galia	Žr. vardinę plokštelę
Maksimalus debitas	4,8 m³/h
Maksimalus manometrinis aukštis	Žr. kreivę 77 puslapyje instrukcijoje
Siurbiamas skystis	Švarus vanduo be kietųjų dalelių ir abrazyvų, chemiškai neagresyvus
Maksimali skysčio temperatūra	0 °C iki +40 °C
Maksimalus darbinis slėgis	Jet/Jetinox: 0,8 MPa (8 bar); Jetcom: 0,6 MPa (6 bar)
Variklio apsauga (IP klasė)	IP44 (IP55 pagal versiją, žr. pakuotę)
Gnybtų dangtelio apsauga	IP55
Variklio izoliacijos klasė	F
Laikymo temperatūra	-10 °C iki +40 °C
Maksimali santykinė drėgmė	95 %
Savaime užsipildymas	Taip, iki 9 metrų
Pritaikymas	Buitinis vandens tiekimas, smulkus ūkininkavimas, sodininkystė, lengvosios pramonės paslaugos
Montavimas	Vėdinama vieta, apsaugota nuo oro sąlygų, aplinkos temperatūra ≤ 40 °C
Elektros prijungimas	Turi atlikti profesionalas, laikytis gnybtų dėžutėje pateiktų elektros schemų
Paleidimas	Prieš paleidimą užpildyti siurblį vandeniu, kad būtų išvengta darbo be skysčio
Priežiūra	Skirta kvalifikuotam personalui; prieš bet kokį įsikišimą atjunkite
Svoris	Nurodyta ant pakuotės etiketės

Dažnai užduodami klausimai - Jet 132 M DAB

Kaip sumontuoti siurblį Jet 132 M?

Sumontuokite siurblį gerai vėdinamoje vietoje, apsaugotoje nuo oro sąlygų, esant aplinkos temperatūrai ne aukštesnei kaip 40 °C. Tvirtai įtvirtinkite siurblį ant atraminio pagrindo, kad sugertų vibracijas. Venkite, kad metaliniai vamzdžiai per daug apkrautu flanšus.

Kaip užpildyti siurblį prieš pirmąjį naudojimą?

Prieš paleidimą užpildykite siurblį švariu vandeniu per siurblio korpuse esančią pripildymo angą, nuėmę dangtelį. Baigę operaciją, atsargiai užsukite dangtelį. Niekada neleiskite siurblio dirbti be skysčio - tai sugadins mechaninį sandariklį.

Ką daryti, jei variklis neužsiveda ir neskleidžia jokio garso?

Pirmiausia patikrinkite elektros jungtis ir įsitikinkite, kad variklis yra įtampa. Taip pat patikrinkite apsauginius saugiklius; jei jie perdegę, pakeiskite juos. Jei problema išlieka, tai gali reikšti variklio trumpąjį jungimą.

Kodėl siurblys sukasi, bet neišstumia vandens?

Tai gali būti dėl neteisingo užpildymo (siurblys nėra pripildytas vandens), neteisingos sukimosi krypties trifazėse versijose (sukeisti dvi fazes), nepakankamo siurbimo vamzdžio skersmens ar užsikimšusio apatinio vožtuvo. Patikrinkite kiekvieną tašką.

Kaip nustatyti tinkamą sukimosi kryptį trifaziame siurblyje?

Po įtampos įjungimo stebėkite ventiliatorių variklio pusėje: sukimosi kryptis turi būti pagal laikrodžio rodyklę (žiūrint iš ventiliatoriaus pusės). Jei taip nėra, atjunkite siurblį ir sukeiskite du fazinius laidus.

Ką daryti, jei siurblys vibruoja arba skleidžia triukšmą?

Patikrinkite, ar siurblys ir vamzdžiai yra tvirtai pritvirtinti. Jei vibracija išlieka, tai gali būti dėl kavitacijos (vandens poreikis viršija siurblio galingumą): sumažinkite siurbimo aukštį arba slėgio nuostolius. Taip pat įsitikinkite, kad siurblys neveikia viršydamas savo ribas.

Kokia rekomenduojama maitinimo įtampa?

Siurblys yra prieinamas keliose versijose: vienfazis 220-240 V ~ 50 Hz arba 110 V ~ 50 Hz / 115-127 V ~ 60 Hz / 230 V ~ 60 Hz; trifazis 230/400 V 50/60 Hz. Norėdami sužinoti tikslią savo modelio įtampą, peržiūrėkite vardinę plokštelę.

Kaip prižiūrėti siurblį Jet 132 M?

Techninę priežiūrą turi atlikti kvalifikuotas personalas ir tik atjungus prietaisą. Neardykite siurblio patys. Jei pažeistas maitinimo kabelis, leiskite jį pakeisti profesionalui naudojant to paties tipo kabelį (H05 RN-F arba H07 RN-F).

Ar galiu naudoti siurblį su kitais skysčiais nei vanduo?

Ne, siurblys skirtas siurbti tik švarų vandenį be kietųjų dalelių ar pluoštų, be sprogstamųjų ar chemiškai agresyvių medžiagų. Maksimalus tankis yra 1000 kg/m³, o kinematinė klampa - 1 mm²/s.

Kokie priedai pateikiami su siurbliu?

Instrukcijoje nėra išvardyti konkretūs priedai. Siurblys paprastai tiekiamas su originalia pakuote ir kartais transportavimo padėklu. Nešiojamoms versijoms pritvirtinta transportavimo rankena. Norėdami sužinoti tikslų turinį, peržiūrėkite pakuotę.

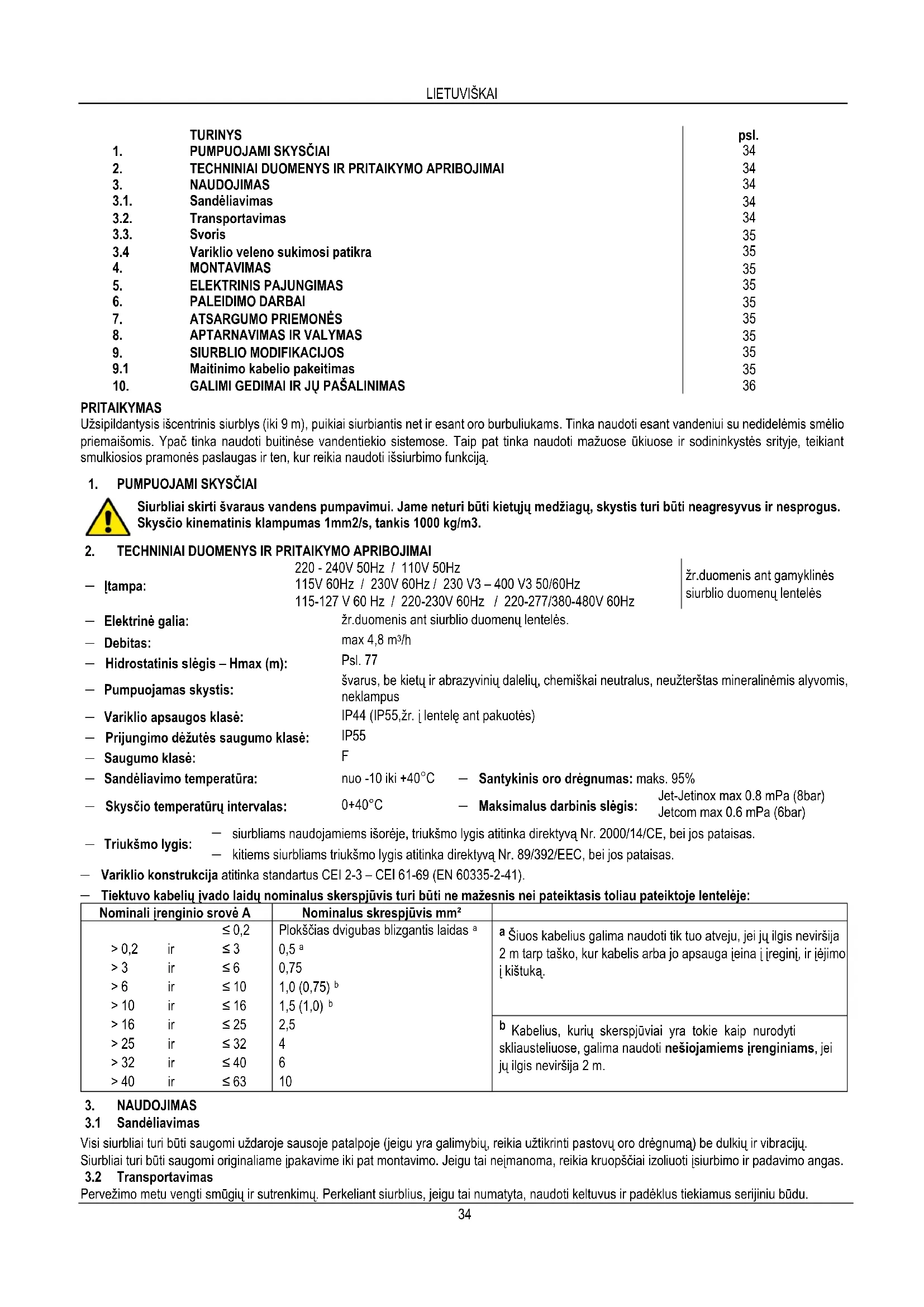

NAUDOJIMO INSTRUKCIJA Jet 132 M DAB

Uzispildantysis iscentrinis siurblys (iki 9 m), puikiai siurbiantis net ir esant oro burbuliukams. Tinka naudoti esant vandenui su nedidelémis smelio priemaisomis. Ypac tinka naudoti buitinese vandentiekio systemose. Taip pat tinka naudoti mazuose ukiuose ir sodininkystes srityje, teikiant smulkiosios pramonés paslaugas ir ten, kur reikia naudoti issurbimo fungcija.

1. PUMPUOJAMI SKYSCIAI

Siurbliai skirti svaraus vandens pumpavimui. Jame neturi buti kietuju medziagu, skystis turi buti neagresyvus ir nesprogus. Skyscio kinematinis klampumas 1mm2/s, tankis 1000 kg/m3.

2. TECHNINIAI DUOMENYS IR PRITAIKYMO APRIBOJIMAI

220-240V50Hz/110V50Hz
- ltampa: 115V 60Hz / 230V 60Hz / 230 V3 - 400 V3 50/60Hz 27.duomo nnt gamy kimo 115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz siurbio duomenu lenteles
— Elektriné galia: Žr.duomenis ant siurblio duomenu lenteles.
Debitas: max 4,8 m³/h
Hidrostatinis slegis-Hmax (m): Psl.77
Pumpuojamas skystis: svarus, be kietu ir abrazyvinq datien, chemiskar neutrals, neuzterstas mineralinermis aryvomis, neklampus
- Variklio apsaugos klase: IP44 (IP55,žr. i lentele ant pakuotës)
- Prijungimo déžutés saugumo klase: IP55
- Saugumo klase: F
- Sandeliavimo temperatura: nuo -10 iki +40°C — Sanykinis oro dregnumas: maks. 95%
- Skyscio temperaturu intervals: 0 + 40^ - Maksimalus darbinis slegis: Jetcom max 0.6 mPa (6bar)
- siurbliams naudojamiemi isoreje, triuksmo lygis atitinka direktyva Nr. 2000/14/CE, bei jos pataisas.
- Trukshmo lygis. - kitiems siurbliams triuksmo lygis atitinka direktyva Nr. 89/392/EEC, bei jos pataisas.
- Variklio konstrukcija atitinka standartus CEI 2-3 - CEI 61-69 (EN 60335-2-41).
Tiektuvo kabeliu ivado laidu nominalus skerspjuvis turi buti ne mažesnis nei pateiktasis toliau pateiktoje lenteleje:

Nominali jrenginio srové A			Nominalus skrespjūvis mm2
		≤ 0,2	Plokšcias dvigubas blizgantis laidas a	a Šiuos kabelius galima naudoti tik tuo atveju, jei ju ilgis neviršija 2 m tarp taško, kur kabelis arba jo apsauga jeina | regini, ir iëjimo | kištuka.
> 0,2	ir	≤ 3	0,5a
> 3	ir	≤ 6	0,75
> 6	ir	≤ 10	1,0 (0,75)b
> 10	ir	≤ 16	1,5 (1,0)b
> 16	ir	≤ 25	2,5	b Kabelius, kuriç skerspjūviai yra tokie kaip nurodyti skliausteliuose, galima naudoti nešiojamiems irenginiams, jei ju ilgis neviršija 2 m.
> 25	ir	≤ 32	4
> 32	ir	≤ 40	6
> 40	ir	≤ 63	10

3. NAUDOJIMAS

3.1 Sandeliavimas

Visi siurblia turi buti saugomi uždaroje sausoje patalpoje (jeigu yra galimbyiu, reikia uztkrinti pastovu oro dregnuma) be dulki ir vibraciju. Siurblia turi buti saugomi originaliame jpakavime iki pat montavimo. Jeigu tai nejmanoma, reikia kruopsciai izoluioti jsurbimo ir padavimo angas.

3.2 Transportavimas

Pervezimo metu vengti smugiu ir sutrenkimu. Perkeliant siurblius, jeigu tai numatya, naudoti keltuvus ir padeklus tiekiamus serijiniu budu.

3.3 Svoris

Bendras siurblio svoris nurodytas jpavime.

3.4 Variklio veleno sukimosi patikra

Pries iengiant siurbljsitikinkite, kad besisukancios dalsy juda laivai. Kad tai patikrintumete, reikia nuimti ventilatoriaus dangti, kuris yra variklio gale. lstatykite atsuktuva j variklio velene esancaipjova ir pasukite darbo rata. Jeijis ustriges,atsargiai pasukite atsuktuva,ir svelniai pakalkite per jj plaktuku. (kaip parodyta pav. A)

4. MONTAVIMAS

Po bandymo siurblyje gali buti like siek tiek vandens.

Pries galutini sumontavima rekomenduojame ji praskalauti svariu vandeniu.

4.1 Siurbl reikia jrengti gerai vedinamoje patalpoje, apsaugotoje nuo nepageidaujamu oro salygu. Temperatura joje neturi virsyti 40^ (zr.Pav.B)

4.2 Variklio ir laikanciojo pavirsiaus sujungimas absorbuoja bet kokias, siurblio sukeltas vibracijas. (pav. C).

4.3 Isitikinkite, kad atraminia vamzdiazai turi atskirus jtvirtinimus, ir jie nesukelia papildomu tempimu ar itrukimi siurblio korpuse (pav.C)

4.4 Kélimo ir nešiojimo rankenélé turi būti visuomet pritvirtinta prie korpuso visiems nešiojamiemi siurbliams.

4.5 Siurbliai, kurie bus naudojami lauko fontanams, vandens telkiniams, sodams ar panasioms vietoms, - tokie siurbliai turi buti maitinami nuo diferencialines sroves irenginio, kurio diferencialine veikimo nominaline srov nevirsys 30mA

5. ELEKTRINIS PAJUNGIMAS:

Démesio! Visada laikykités saugaus darbo taisykliu!

Tikslia laikykités laidu sujungimu schemes esancios pajungimo dezuteje.

5.1 Pagal tarptautinius standartus stacionarus jrengimal turi buti jungiami per atskyriklius su tirpiais saugikliais.

5.2 Visi vienfaziai varikliai yra komplektuojami su siluminiais saugikliais ir prie tinklo gali buti jungiami tiesogiai. Trifazius variklius reikia apsaugoti automatiniu jungikliu (pvz., magnetoterminiu), sukalibruotu pagal elektrinio siurblio duomenu plokste.

5.3 Maitinimo tinkle turi buti numatyas jungiklis, kuris uztikrins visiska atjungim nuo tinklo esant per aukstai lI kategorjos itampai.

6. PALEIDIMO DARBAI

6.1

Pries paleidziant siurbli, pilnai uzpildykitesa vandeniu.

Pries paleidziant siurblj, jsitiknine, kadjis yra tinkamai paruostas darbui. Siurbli zpildyke vandeniu per uxpildymo anga, esanci siurbio korpuse (pav. F) Sauso paleidimo atveju yra nepataisomai sugadinami mech. sandarinimai.

6.2 Ijunkite siurblir patikrinkite ar variklis sukasi teisinga kryptimi - pagal laikrodzio rodykle ziurint

[varikli is darbo rato puses (G pav.). Jeigu trifaziame variklyje sukimosi kryptis yra neteisinga, ijsjunkite siurbl is tinklo ir sukeiskite dviejl laidu sujungimus skydelyje.

7. ATSARGUMO PRIEMONES

7.1 Siurblio negalima paleisti daugiau negu 20 kartu per valanda, nes perkais variklis.

7.2 Kai siurblys paleidziamas po ilgo neveikimo periodo, attiekamos visos auksciau isvardintos operacoes.

7.3 Rekomenduojama siurbli pastatyiki uocarciaiu siurbiamo skyscio.(I pav.-psl.74)

8. APTARNAVIMAS IR VALYMAS

Siurblys gali buti ardomas tiktai kvalifikuoto personalo. Visi prie siurblio atliekami darbai atliekami tik atjungus itampa.

9. SIURBLIO MODIFIKACIJOS

Visos atliktos, iš anksto nasuderintos siurblio modifikacijos atleidžia gamintoja nuo atsakomybès.

Pazeidus sio jrenginio maitinimo kabeli, jj turi pakeisti tik kvalifikuoti darbuotojai, tam, kad isvengti bet kokiu pavoju.

9.1 Maitinimo kabelio pakeitimas

Pries pradedant jsitikinkite, kad variklis atjungtas nuo tinklo.

Siurbliams be slégio relés: Atsuke keturis varžtus, nuimkite kondensatorius dangti. Atsuke tris ivadus L - N - Ⓞ, atjunkite ruda, mélyna, geltonai - zaliq laidus, atleiskite ivore.

TELEMECANIQUE / SQUARE D - TELEMECANIQUE / ITALTECNICA tipo slégio rele:

• Slégio relé su kistukini lizdu: atsuktuvu atsukite varžtus ir nuimkite dangtj. Ištraukite geltonai - zaliqa laida,atsuke varztq is kaires pusés Toje paçioje puseje, ištraukite melyna ir ruda laidus, is atitinkamu ivadu. Isimkite laidus, kurie yra atjungti nuo jtampos.

Laidas, nuo slegio reles, i ivadu deze: atsuktuvu atsukite varztus ir nuimkite dangti. Istraukite geltonai - zalia, melyna, ruda laidus, is atitinkamu ivadu. Pašalinkite blokavimo ivado laida, atpalaidave atitinkamu varztus. Istraukite laida, kuris yra atjungtas nuo itampos. Atsuke keturis varztus, nuimkite ivadu dezés dangti. Atlaisvine Ivore, atsukite tris ivadus L - N - ① ir atjunkite ruda, melyna ir geltonai - zalia laidus.

KeiCiamas maitinimo kabelis turi buti to paties tipo (pvz. H05 RN-F arba H07 RN-F, priklausomai nuo montavimo vietos) pajungiant tais paclais antgaliais, kaip ir prieš isardant.

DÉMESIO: pri Klausomai nuo montavimo vietos ir nuo to ar siurblys turi maitinimo kabeli, vidaus naudojimui parinkite H05 RN-F, o išorès naudojimui H07 RN-F tipo kabelius su kištukais. Siurbliams su kabeliais be kištuku, atjungimui nuo tinklo sumontuokite jungikli (pvz. magnetinji) su nemažiaiu kaip 3 mm atsumu tarp kontaktu.

1. GALIMI GEDIMAI IR JU PASALINIMAS

PROBLEMOS	PATIKRINIMAS (galimos prižastys)	SPRENDIMO BUDAS
1. Siurblys nepasileidžia ir nesigirdi jokių triukšmų.	A. Patikrinti elektrinius sujungimus. B. Patikrinti ar užmaitantas variklis. C. Patikrinkite saugiklius.	C. Jeigu saugikliai sudege, pakeiskite juos. Jeigu gedimas pasikartoja nedelsiant, tai reškia, kad variklyje yra trumpas jungimas.
2. Siurblys nepasileidžia, bet girdisi triukšmai.	A. Patikrinkite ar tinklo Źampa sutampa su nurodyta ant gamykinês siurblio duomenu lenteles. B. Patikrinkite ar teisingi elektriniai sujungimai. C. Patikrinkite ar prijungimo déžutêje yra visos 3 fazões. D. Patikrinkite galimus užblokavimus siurblyje arba variklyje. E. Patikrinkite kondensatoriaus būkle.	B. Istaisykite klaidas. C. Atstatykite trukstamas fazes. D. Pašalinkite užblokavimus. E. Pakeiskite kondensatorių.
3. Sunkiai sukasi variklis.	A. Patikrinkite Źampa, kuri gali būti nepakankama. B. Patikrinkite ar judančios dalys nesiliečia su nejudančiomis.	B. Pašalinkite lietimosi prižastų.
4. Siurblys nesiurbia.	A. Siurblys neteisingai užpildytas. B. Patikrinkite sukimiš kryptj (trifaziams varikliams). C. Nepakankamas pasirbimo vamzdžio diametras. D. Užblokuotas atbulinis vožtuvas.	B. Jeigu reikia, sukeiskite dvi fazes. C. Pakeiskite pasirbimo vamzdj didesnio skersmens vamzdžiu. D. Istvalykite atbulnj vožtuva.
5. Siurblys neužsapildo.	A. Pasirbimo vamzdis arba atbulinis vožtuvas gaudo ora. B. Žemějantis pasirbimo vamzdžio nuolydis salygoja oro tarpu susidaryma.	A. Pašalinkite prižastis ir iš naujo užpildykite. B. Pataiskyte pasirbimo vamzdžio nuolydi.
6. Nepakankamas srautas.	A. Užblokuotas atbulinis vožtuvas. B. Susidévějęs arba užblokuotas darbo ratas. C. Nepakankamas pasirbimo vamzdžio skersmuo. D. Patikrinkite sukimosi kryptj (trifaziams varikliams).	A. Istvalykite atbulnj vožtuva. B. Pašalinkite užsikimšimus arba pakeiskite susidévějusias dalis. C. Pakeiskite pasirbimo vamzdj didesnio skersmens vamzdžiu. D. Jeigu reikia, sukeiskite dvi fazes.
7. Siurblys dirba triukšmingai ir vibruoja.	A. Patikrinkite ar vamzdžiai ir siurblys stipriai pritvirtinti. B. Jeigu siurblys kavituoja, tai reškia, kad vandens pareikalavimas yra didesnis, nei galimas siurbti. C. Siurblys dirba virš parametrų nurodytų ant gamykinês siurblio duomenu lenteles.	A. Stipriai pritvirtinkite laisvas deales. B. Sumažinkite pasirbimo akštj arba patikrinkite apkrovimo nuostolius. C. Gali būti naudinga apriboti paduodama srauta.
