MANUALE UTENTE Jet 132 M DAB
ISTRUZIONI PER L'INSTALLAZIONE E LA MANUTENZIONE (IT)
INSTRUCTIONS FOR INSTALLATION AND MAINTENANCE (GB)
INSTRUCTIONS DE MISE EN SERVICE ET D'ENTRETIEN (FR)
| INDICE | pag. |
| 1. | LIQUIDI POMPATI | 1 |
| 2. | DATI TECNICI E LIMITAZIONI D'USO | 1 |
| 3. | GESTIONE | 1 |
| 3.1. | Immagazzinaggio | 1 |
| 3.2. | Trasporto | 1 |
| 3.3. | Peso | 1 |
| 3.4 | Controllo rotazione albero motore | 2 |
| 4. | INSTALLAZIONE | 2 |
| 5. | ALLACCIAMENTO ELETTRICO | 2 |
| 6. | AVVIAMENTO | 2 |
| 7. | PRECAUZIONI | 2 |
| 8. | MANUTENZIONE E PULIZIA | 2 |
| 9. | MODIFICHE E PARTI DI RICAMBIO | 2 |
| 9.1 | Rimozione e sostituzione del cavo di alimentazione | 2 |
| 10. | RICERCA E SOLUZIONE INCONVENIENTI | 3 |

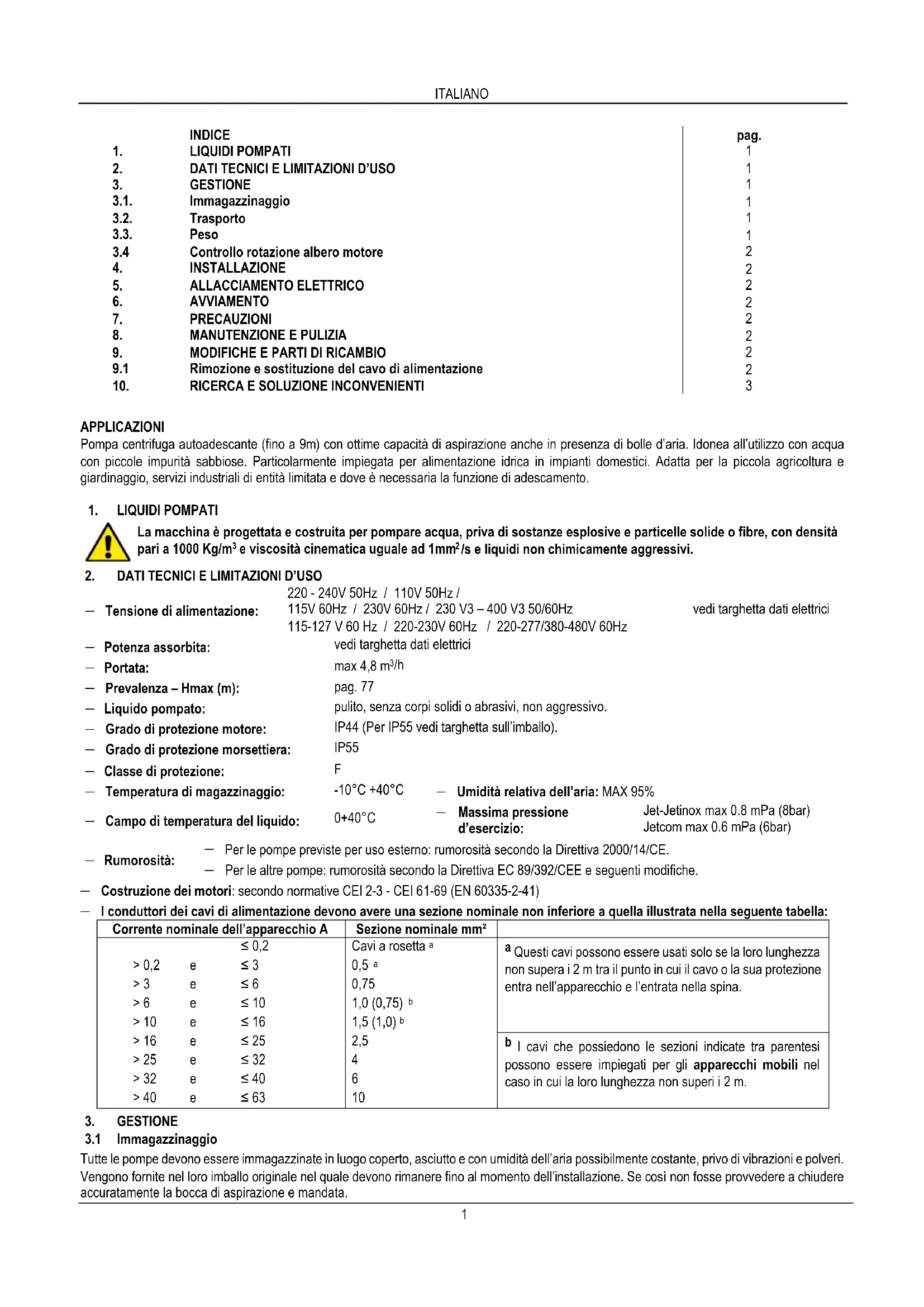

APPLICAZIONI
Pompa centrifuga autoadescante (fino a 9m) con ottime capacità di aspirazioneanche in presenza di bolle d'aria. Idonea all'utilizzo con acqua con piccole impurità sabbiose. Particularmente impiegata per alimentazione idrica in impianti domestici. Adatta per la piccola agricoltura e giardinaggio, servizi industriali di entità limitata e dove è necessaria la funzione di adescamento.
1. LIQUIDI POMPATI
La macchina è progettata e costruita per pompare acqua, priva di sostanze esploise e particelle solide o fibre, con densità parsi a 1000 Kg/m³ e viscità cinematica uguale ad 1mm²/s e liquidi non chimicamente aggressivi.
2. DATI TECNICI E LIMITAZIONI D'USO
| 220 - 240V 50Hz / 110V 50Hz / |
| Tensione di alimentazione: | 115V 60Hz / 230V 60Hz / 230 V3 - 400 V3 50/60Hz |
| 115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz |
| Potenza assorbita: | vedi targhetta dati elettrici |
| Portata: | max 4,8 m3/h |
| Prevalenza - Hmax (m): | pag. 77 |
| Liquido pompato: | pulito, alla corpi solidi o abrasivi, non aggressivo. |
| Grado di protezione motore: | IP44 (Per IP55 vedi targhetta sull'imballo). |
| Grado di protezione morsettiera: | IP55 |
| Classe di protezione: | F |
| Temperatura di magazzinaggio: | -10°C +40°C - Umidità relativa dell'aria: MAX 95% |
| Campo di temperatura del liquido: | 0+40°C - Massima pressione d'esercizio: Jet-Jetinox max 0.8 mPa (8bar) Jetcom max 0.6 mPa (6bar) |
Per le pompe previste per uso esterno: rumorosita secondo la Direttiva 2000/14/CE.
- Per le autres pompes: rumorosità secondo la Direttiva EC 89/392/CEE e seguenti modifiche.
- Costruzione dei motori: secondo normative CEI 2-3 - CEI 61-69 (EN 60335-2-41)
I conduttori dei cavi di alimentazione devono avera una sezione nominale non inferiore a quella illustrata nella seguente tabella:
| Corrente nominale dell'apparecchio A | Sezione nominale mm2 | |
| | ≤ 0,2 | Cavi a rosetta a | a Questi cavi possono essere usati solo se la loro lunghezza non supera i 2 m tra il punto in cui il cavo o la sua protezione entra nell'apparecchio e l'entrata nella spina. |
| > 0,2 | e | ≤ 3 | 0,5 a |
| > 3 | e | ≤ 6 | 0,75 |
| > 6 | e | ≤ 10 | 1,0 (0,75) b |
| > 10 | e | ≤ 16 | 1,5 (1,0) b |
| > 16 | e | ≤ 25 | 2,5 | b I cavi che possiedono lesezioni indicate tra parentesi possono essere impiegati per gli apparecchi mobili nel caso in cui la loro lunghezza non superi i 2 m. |
| > 25 | e | ≤ 32 | 4 |
| > 32 | e | ≤ 40 | 6 |
| > 40 | e | ≤ 63 | 10 |
3. GESTIONE
3.1 Immagazzinaggio
Tutte le pompè devono essere immagazzinate in luogo coperto, asciutto e con umidità dell'aria possibilmente costante, privo di vibrazioni e polveri. Vengono fornite nel loro imballo originale nel quale devono rianere fino al momento dell'installazione. Se sono non fosse provvedere a chiudere accuratamente la bocca di aspirazione e mandata.
3.2 Trasporto
Evitare di sottoporre i prodotti ad inutili urti e collisioni.
Per sollevare e trasportare il gruppo avvalersi di sollevatori utilizzando il pallet fornito di series (se previsto).
3.3 Peso
La targhetto adesiva posta sull'imballo riporta l'indicazione del peso totale dell'elettropompa.
3.4 Controllo rotazione albero motore
Prima di installare la pompa è necessario controllare che le parti in movimento ruotino liberamente. A tale scopo togliere il copriventola alla sede del coperchio posteriori del motore ed agire con un cacciavite sull'intaglio previsto sull'albero motore dal lato ventilazione. In caso di bloccaggio ruotare il cacciavite battendo leggermente su diesso con un martello. Fig. A
4. INSTALLAZIONE
Le pompé possono contentere piccole quantità di acqua residua proveniente dai collaudi.
Consiglio di lavarle brevamente con acqua pulita prima dell'installazione definitiva.
4.1 L'electropompa deve essere installata in un luogo ben aerato, protetto dalle intertemperie e con una temperatura ambiente non superiore a 40^ . Fig.B
4.2 Un solido anoraggio della pompa alla base di appoggio favorisce l'assorbimento di eventuali vibrazioni create dal funzionamento della pompa. Fig.C
4.3 Evitare che le tubazioni metalliche trasmettano sforzi eccessivi alle bocche della pompa, per non creare deformazioni o rotture. Fig.C
4.4 In tutte le pompé previste per la versione portatile la maniglia per il sollevamento ed il trasporto deve essere sempre presente e ben fissata al supporto.
4.5 Per le pompè destinate ad essere utilizzate nelle fontane per uso esterno, nei bacini da giardino ed in luoghi similari, la pompà deve essere alimentata per mezzo di un circuito munito di un dispositivo a corrente differenziale, la cui corrente differenziale di funzionamento nominale non sia superiore a 30 mA.
5. ALLACCIAMENTO ELETTRICO:
Attenzione: osservare sempre le norme di sicurezza!
Rispettare rigorosamente gli schemi elettrici riportati all'interno della scatola morsettiera
5.1 Nelle installazioni fisse le Norme Internazionali prevedono l'utilizzo di interrupttori sezioni con base portafusibili.
5.2 I motori monofase sono muniti di protezione termo-amperometrica incorporata e possono essere collegati direttamente alla rete. I motori trifase devono essere protetti con interrottore automatico (es. magnetotermico) tarato ai dati di targa dell'elettropompa.
Nella rete di alimentazione deve essere previsto un dispositivo che assicuri la disconnessione completa nelle condizioni della categoria di sovratensioni III.
6. AVVIAMENTO
6.1
Non avviare la pompa alla averla totalmente riempita di liquido.
Prima dell'aviamento controllare che la pompa via regolarmente adescata, provvedendo al suo totale riempimento, con acqua pulita, atraverso l'apposto foro,归来 aver rimioso il tappo di carico, posizionato sul corpo pompa (Fig. F). Il funzionamento a secco provoca danni irreparabili alla tenuta meccanica. Il tappo di carico dovrà poi essere riavvitato accuramente.
6.2 Dare tensione e controllare, per la versione trifase, il giusto senso di rotazione, che, osservando il motore dal lato ventola, dovr a venire in senso orario Fig.G. In caso contrario invertire tra di loro due qualiasi conduttori di fase, dopo aver scollegato la pompa alla rete di alimentazione.
7. PRECAUZIONI
7.1 L'electropompa non deve essere sopposta a più di 20 aviamenti per ora in modo da non sopporre il motore a eccessive sollecitationi termiche.
7.2 La messa in funzione dopo lunga inattività richiede il ripetersi delle operazioni di avviamento precedentamente elencate.
7.3 Et sempre buona forma posizionare la pompa il più vicino possibile al liquido da pompare. (Fig.1 - pag.74)
8. MANUTENZIONE E PULIZIA
L'electropompa non può essere smontata se non da personale specializzato e qualificato in possesso dei requisiti richiesti dalle normative specifiche in materia. In agli caso tutti gli interventi di riparazione e manutenzione si devono effettuare solo dopo aver scollegato la pompa alla rete di alimentazione.
9. MODIFICHE E PARTI DI RICAMBIO
Qualsiasi modifica non autorizzatapreventamente, solleva il costrutto da agli tipo di responsabilità.
Nel caso di danneggiamento del cavo di alimentazione di quello apparecchio, la riparazione deve essere effettuata da personale specializzato per prevenir agli rischio.
9.1 Rimozione e sostituzione del cavo di alimentazione
Prima di procedere assicurarsi che l'elettropompa non sua collegata alla rete di alimentazione.
Per versione sansa pressostato: Rimuovere il coprimorsettiera svitando le quattro viti su esso posizionate. Svitare i tre morsetti L - N - e sfilare il filo marrone, il filo blu ed il filo giallo-verde, provenienti dal cavo di alimentazione, dopo aver allentato il pressacavo.
Versione con pressostato tipo TELEMECANIQUE / SQUARE D - TELEMECANIQUE / ITALTECNICA:
spezzone di cavo con spina da pressostato: svitare la vite del coperchio pressostato con l'ausilio di un cacciavite e rimuovere il coperchio sganciandolo alla base del pressostato. Sfilare il filo giallo-verde svitando il morsetto di terra lato sinistro. Sfilare, dalso stesso lato, il filo blu ed il filo marrone dai relativi morsetti, svitando le viti su quest'ultimi posizionate. Allentare il dato pressacavo del pressostato lato sinistro e sfilare il cavoosi scollegato.
spezzone di cav o da pressostato a morsettiera: svitare la vite del coperchio pressostato con l'ausilio di un cacciavite e rimuovere il coperchio sganciandolo alla base del pressostato. Sfilare il filo giallo-verde svitando il morsetto di terra lato destro. Sfilare, sempre dallo stesso lato, il filo blu ed il filo marrone dai relativi morsetti svitando le viti su quest'ultimi posizionate. Allentare il dato pressacavo del pressostato lato destro e sfilare il cavoosi scollegato.Rimuovere il coprimorsettiera svitando le quattro viti su esso posizionate.Svitare i tre morsetti L-N- e sfilare i tre fili, marrone blu e giallo-verde, provenienti dal pressostato, dopo aver allentato il pressacavo.
La sostituzione del cavo di alimentazione deve essere effettuata utilizzando cavo dello stesso tipo (es.H05 RN-F o H07 RN-F a seconda dell'infallazione) e avente la stessa terminazione, segundo l'ordine di lavoro inverso allo smontaggio.
ATTENZIONE: a seconda dell'installazione e in caso di pompe sprovviste di cavo, prevedere cavi di alimentazione tipo H05 RN-F per uso interno e tipo H07 RN-F per uso esterno, completi di spina (EN 60335-2-41). Per cavi di alimentazione除去 spina, prevedere un dispositivo di disinserzione della rete di alimentazione (es. magnetotermico) con contatti di separazione di almeno 3mm per agli polo.
10. RICERCA E SOLUZIONE INCONVENIENTI
| INCONVENIENTI | VERIFICHE (possibili cause) | RIMEDI |
| 1. Il motore non parte e non genera rumori. | A. Verificare le connessioni elettriche.B. Verificare che il motore sia molto tensione.C. Verificare i fusibili di protezione. | C. Se bruciati sostuirli.N.B.: l'eventuale immediato ripetersi del guasto significà che il motore è in corte circuito. |
| 2. Il motore non parte ma genera rumori. | A. Assicurarsi che la tensione di rete corrisponda a quella di targa.B. Controllare che le connessioni siano state eseguite correttamente.C. Verificare in morsettiera la presenza di tutte le fasi. (3 ~)D. Ricercace possibili ostruzioni della pompa o del motore.E. Verificare lo stato del condensatore. | B. Correggere eventuali errori.C. In caso negativo ripristinare la fase mancante.D. Rimuovere le ostruzioni.E. Sostituire il condensatore. |
| 3. Il motore gira con dificoltà. | A. Assicurarsi che la tensione di alimentazione non sia insufficiente.B. Verificare possibili raschiamenti tra parti mobili e fisse. | B. Provedere ad eliminare le cause del raschiamamento. |
| 4. La pompa non eroga. | A. La pompa non è stata adescata correttamente.B. Verificare il correto senso di rotazione nei motori trifase.C. Tubo di aspirazione con diametro insufficiente.D. Valvola di fondo ostruita. | A. Riempire d'acqua la pompa, ed il tubo di aspirazione se non autoadescante, ed effettuire l'adescamento.B. Invertire tra di loro due fili di alimentazione.C. Sostituire il tubo con uno di diametro maggiore.D. Ripulire la valvola di fondo. |
| 5. La pompa non adesca. | A. Il tubo di aspirazione o la valvola di fondo aspirano aria.B. La pendenza negativa del tubo di aspirazione favorisce la formazione di sacche d'aria. | A. Eliminare il fenomeno e ripetere l'opération di adescamento.B. Correggere l'inclinazione del tubo di aspirazione. |
| 6. La pompa eroga una portata insufficiente. | A. La valvola di fondo è ostruita.B. La girante è usurata o ostruita.C. Tubazione di aspirazione con diametro insufficiente.D. Verificare il correto senso di rotazione nei motori trifase. | A. Ripulire la valvola di fondo.B. Rimuoverre le ostruzioni o sostituire i particolari usurati.C. Sostituire la tubazione con una di diametro maggiore.D. Invertire tra di loro due fili di alimentazione. |
| 7. La pompa vibra con funzionamento rumoroso. | A. Verificare che la pompa e le tubazioni siano ben fissate.B. La pompa cavita,cisionha una richiesta di acqua superiore a quella che riesce a pompare.C. La pompa lavora或者其他 i dati di targa. | A. Fissare con maggiore cura le parti allentate.B. Ridurre l'altezza di aspirazione o controlare le perdite di carico.C. Puo essere utile limitare la portata in mandata. |
| CONTENTS | page |
| 1. | PUMPED FLUIDS | 4 |
| 2. | TECHNICAL DATA AND RANGE OF USE | 4 |
| 3. | MANAGEMENT | 4 |
| 3.1 | Storage | 4 |
| 3.2 | Transport | 4 |
| 3.3 | Weights | 5 |
| 3.4 | Checking motor shaft rotation | 5 |
| 4. | INSTALLATION | 5 |
| 5. | ELECTRICAL CONNECTION | 5 |
| 6. | STARTING UP | 5 |
| 7. | PRECAUTIONS | 5 |
| 8. | MAINTENANCE AND CLEANING | 5 |
| 9. | MODIFICATIONS AND SPARE PARTS | 5 |
| 9.1 | Removal and replacement of the supply cable | 5 |
| 10. | TROUBLESHOOTING | 6 |
