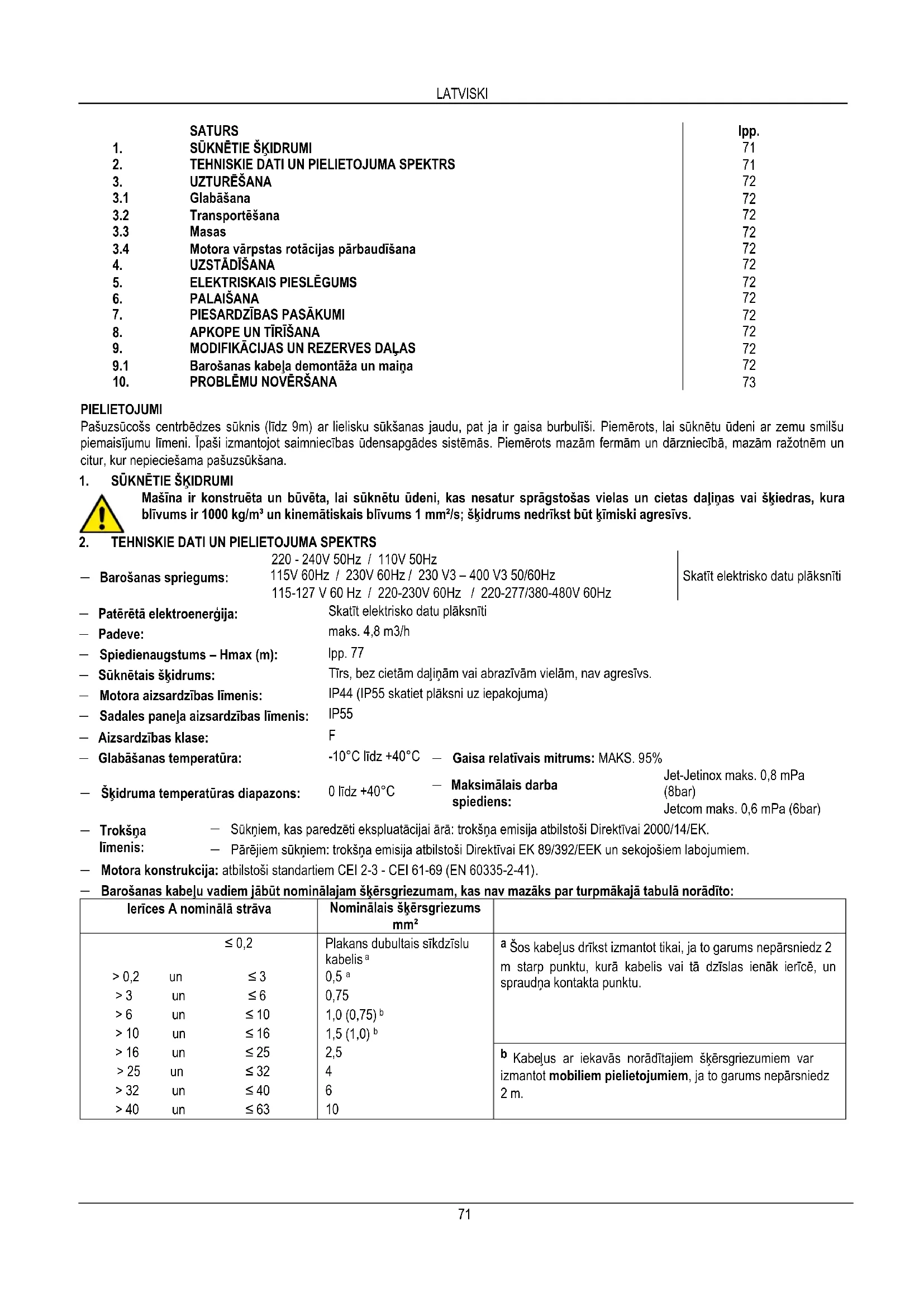

LIETOŠANAS INSTRUKCIJA Jet 132 M DAB

Maśina ir konstrukura un būvēta, lái sūkNETu ādeni, kas nesatur spragstosas vielas un cietas dalīnas vai skiedras, kura blivums ir 1000 kg/m³ un kinemātiskais blivums 1 mm²/s; skidrums nedrikst but kimiski agresivs.

2. TEHNISKIE DATI UN PIELIETOJUMA SPEKTRS

	220 - 240V 50Hz / 110V 50Hz
- Barošanas spriegums:	115V 60Hz / 230V 60Hz / 230 V3 - 400 V3 50/60Hz		Skatīt elektrisko datu pläksnīti
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
- Patērētā elektroenergija:	Spatīt elektrisko datu pläksnīti
- Padeve:	maks. 4,8 m3/h
- Spiedienaugstums - Hmax (m):	Ipp. 77
- Sūknētais škidrums:	Tīrs, bez cietām dalīŋām vai abrazīvām vielām, nav agresīvs.
- Motora aizsardzības limenis:	IP44 (IP55 skatiet pläksni uz iepakojuma)
- Sadales panela aizsardzības limenis:	IP55
- Aizsardzības klase:	F
- Glabāšanas temperatūra:	-10°C līdz +40°C	- Gaisa relativais mitrums: MAKS. 95%
- Škidruma temperatūras diapazons:	0 līdz +40°C	- Maksimālais darba spiediens:	Jet-Jetnox maks. 0,8 mPa (8bar)
			Jetcom maks. 0,6 mPa (6bar)

Troksa -Sukniem, kas paredzeti eksplaatacijai arar troksha emisija atbilsto direktivai 2000/14/EK.
Iimenis: - Parejiem sukniem: troksna emisija atbilstosi Direktivai EK 89/392/EEK un sekojsiem laboumiem.
Motora konstrukcija: atbilstoši standartiem CEI 2-3 - CEI 61-69 (EN 60335-2-41).
Barosanas kabelu vadiem jabut nominalajam skersgriezumam, kas nav mazaks par turpmakaja tabula noradito:

lerices A nominālā strāva			Nominālais škērsgriezums mm2
	≤ 0,2		Plakans dubultais sīkdzīslu kabelis a	a Šos kabelus drīkst izmantot tikai, ja to garums nepārsniedz 2 m starp punktu, kurā kabelis vai tā dzīlas ienāk icerē, un spreudŋakontakta punktu.
> 0,2	un	≤ 3	0,5a
> 3	un	≤ 6	0,75
> 6	un	≤ 10	1,0 (0,75)b
> 10	un	≤ 16	1,5 (1,0)b
> 16	un	≤ 25	2,5	b Kabelus ar iekavās norādītajiem škērsgriezumiem var izmantot mobiliem pielietojumiem, ja to garums nepārsniedz 2 m.
> 25	un	≤ 32	4
> 32	un	≤ 40	6
> 40	un	≤ 63	10

3. UZTUREŠANA

3.1 Glabasana

Visus sukns jaglaba telpas, videj jabut sausai, bez vibracijam un bez putekliem; iespejams, ar konstantu gaisa mitrumu.

Tie tiek piegadati originalajos iepakojumos, kuros tiem arj japaliek lidz uzstadisanas bridim. Ja tas nav iespejams, ir uzmantri janosledz ieejas un izejas atveres.

3.2 Transportesana

Izvairieties no produktu nevajadztgiem satricinajumiem vai tricieniem.

Lai paceltu un transporte ttu iekartu, izmantojiet celsanas aprkojumu un standarta paleti (ja nepiecesams).

3.3 Masas

Uzlimejama etikete uz iepakojuma norada elektrsukna kopejo masu.

3.4 Motora värpstas rotacijas pārbaudisana

Pirms uzstadit sukni, vispirms japarbauda, vai rotejos das kustas brivi. Lai to izdarftu, nonemiet ventilatora parsegu no t fiksacijas vietas motora gala gala parsega. levietojiet skruvgriezi motora varpstas grep no ventilacijs puses. Ja pastav nosprostojums, pagrieziet skruvgriezi, viegli uzsitot pa to ar amuru. ATT. A

4. UZSTADISANA

Sukni var saturet nelielu daudzumu atlikusa udens no testesanas.
Mës iesakam tos isi izskalot ar tiru udeni, pirms galejas uzstadišar

4.1 Elektrisko sukni jauzstada labi ventilētā viētā, kas pasargata no nelabveligiem laikapstakliem un kurā temperatūras nepärsniedz 40°C. Att.B
4.2 Sūkna stingra piestiprināsana pie nesosās virmas absorbē sūkneṣanas radītās vibracijas. Att. C
4.3 Nodrosiniet, lai metala caurules nerada parlieku slodzi uz savienojumu atverem, lai izvairitos no deformacijam un luzumiem. Att. C
4.4 Visiem portativo versiju sukniem vienmér jabut piejamam un piestiprinatam pie statna celsanas un nestanas rokturim.
4.5 Sukniem, kurus paredzets izmantot ara struklakas, darza dikos un lidzigas vietas, janodrosina barosana ar kedi, kas aprikota ar diferencialas aizsardzibas automatu, kura nominala nostrades strava neparsniedz 30mA

5. ELEKTRISKAIS PIESLEGUMS

Bridinajums! Vienmér ieverojiet drośibas noteikumus.

Precizi ieverojiet elektriskas shemas, kas atrodas sadales skapja iekspuse.

5.1 Fiksetas instalacijas starptautiskie droibas standarti pieprasa izmantot atsledzegus ar drosinataju turetaju pamatri.
5.2 Vienfazes motori tiek nodrosinati ar iebuvetu termiskas parslodzes aizsardzibu, un tos var pieslegt elekrtiklam tiesi. Trsfazu motori jaaizsarga ar automatu (piemeram, parslodzes releju), kas iestatis atbilstoisi vertibam elektriska sukna dato plaaksnite.
5.3 Elektrotíkla jābūt iericei, kas nodrosina atslegsanu, ja rodas lll kategorijas pärslodzes apstakli.

6. PALAISANA

Nepalaidiet sukni, ja tas nav pilnibā uzpildits ar udeni.

Pirms palaiisanas pbaraudit, vai suknis ir pareizi uzpildits; pilnbā uzpildiet to ar tiru ādeni pa tam paredzêto atveri, kad ir nonemts ieliesanas vacins, kas atrodas uz sukna korpusa (att. F). Sausa darbinasana izraisa mehaniskas blives neatgriezeniskus bojajumus. Pec tam ieliesanas vacins ir uzmanigi jauzskruve atpakal.

6.2 lesledziet barosanu un parbaudiet (trsfazu versija), vai motors griezas pareizajā virziena; tam jabut pulkstenraditaja virzienam, skatoties no motoru un darbrata puses. Att. G Ja tas griezas nepareizajā virziena, aperversiet jebkuru divu vadu savienojumus uz sadales panela; to drikst veikt tikai pec sukna atvienoanas no elektroikla.

7. PIESARDZIBAS PASAKUMI

7.1 Elektrisko sukni nedrikst palaist vairak neka 20 reizes viena stunda, lai nepaklautu motoru parliekam termiskam šokam.
7.2 Ja palaisana notiek pec ilgakas dikstaves jaatkarto ieprieks noradita palaides procedura.
7.3 Vienmér vélams novietot sukni péc iespéjas tuvak suknejamam skidrumam (I att. - 74. lpp.)

8. APKOPE UN TIRISANA

Elektrisko sukni nedrikk demontet, izemot, ja to veic specialists, kura kvalifikacija atbilst speka esosajiem normativiem. Jebkurus remontdarbus un apkopes darbus drikst veikt tikai, kad suknis ir atvienots no barosanas.

9. MODIFIKACIJAS UN REZERVES DALAS

Jebkuras iepriek's nesaskanotas modifikacijas atbrivo raztaju no jebkadas atbildibas.

Ja tiek bojats sis ierices barosanas kabelis, remontdarbus javeic kvalificetam specialistam, lai izvairitos no jebkadiem riskiem.

9.1 Barosanas kabela demontaza un maina

Pirms palaides parliecinieties, ka elektriskais suknis nav pieslęgts elektrotíklam.

Versijam bez spiediena releja: nonemiet kondensatora vaku, izskruvejot tā ētras skruves. Pec tam, kad fiksators ir palaists valti, noskruvējriet tris pailes L - N - un atvienojet bruno vadu, zilo vadu un dzelteno-zalo vadu, kas pienak no barošanas kabela.

Versija ar TELEMECANIQUE / SQUARE D - TELEMECANIQUE / ITALTECNICA spiediena releju:

Kabela daja ar spreudni no spiedena releja: ar skruvgriezi izskruvejiet skruvi no spiedena releja vaka, atvienojot to no spiedena releja pamatnes. Izbidiet dzelteno-zalo vadu, noskruevjot zemejuma skruvi kreisajpuse. Tajpa sa puse nonemiet zilo un bruno vadu no to spailem, palaizot skruves uz spailem valigi. Palaidiet valigi spiedena releja kontruzgriezni kreisajpuse un nonemiet kabeli, kas tagad ir atvienots.
Kabela dala no spiediena releja lidz sadales panelim: ar noskruvejiet uzgriezni no spiedena releja vaka, atvienojot to no spiedena releja pamatnes. Izbidiet dzelteno-zalo vadu, noskruvejot zemejuma skruvi labaja puse. Taja paša puse nonemiet zilo un bruno vadu no to spailēm, palaižot skruves uz spailēm valigi. Palaidiet valigi spiedena releja kontruzgriezni labajā puse un nonemiet kabeli, kas tagad ir atvienots. Nonemiet sadales panela vaku, izskruvejot tă cetras skruves. Pec tam, kad fiksators ir palaists valigi, noskruvejiet tris spailes L - N - un atvienojet bruno vadu, zilo vadu un dzelteno-zalo vadu, kas pienak no spiedena releja.

Kad tiek mainits barosanas kabelis, jazmanto ta pasa tipa kabelis (piem., H05 RN-F vai H07 RN-F atkaribā no instalacijas) un tasa pasas spailes, izpildot daribas demontazai apversta seciba.

UZMANIBU: atkaribā no instalacijas un tā, vai suknim ir kabelis, uzstadiet H05 RN-F tipa barošanas kabelus ekspuatacijai telpās un H07 RN-F tipa barošanas kabelus ekspuatacijai ārā, papildinot ar kontaktspraudni (EN 60335-2-41). Barošanas kabeliem bez kontaktspraudna nodrosiniet ierici, ar kuru veikt atslēgşanu no elektrotikla (piēmēram, termomagnetisko ierici) ar vismaz 3 mm atdalosajiem kontaktiem katram polam.

10. PROBLEMU NOVERSANA

KŁÜME	PÜRBAUDES (iespējamais cēlonis)	RISINAJUMS
1. Motors nepalaižas un nerada troksni.	A. Pärbaudiet elektriskos savienojumus.B. Pärbaudiet, vai motors darbojas.C. Pärbaudiet drošinātajus.	C. Ja tie ir izdeguši, nomainiet tos.N.B. Ja kŁume uzreiz atkārtojas, tātad motoram rodas iissavienojums.
2. Motors nepalaižas, bet rada troksni.	A. Pärliecinieties, ka barošanas spriegums atbilst datu pläksnītē norādītajam.B. Pärliecinieties, ka savienojumi ir veikti pareizi.C. Pärbaudiet, vai sadales paneli ir pieejamas visas fāzes. (3~)D. Pärbaudiet, vai suknī vai motorā nosprostojumu.E. Pärbaudiet kondensatora stāvokli.	B. Novērsiet kŁūdas, ja tādas ir.C. Ja nav, atjaunojet trukstošo fāzi.D. Novērsiet nosprostojumu.E. Nomainiet kondensatoru.
3. Motors griežas ar grūtībām.	A. Pärbaudiet spriegumu, kas var būn nepietiekams.B. Pärbaudiet, vai kustīgās dalās beržas garnekustīgajām dalām.	B. Novērsiet berzēšanās cēloni.
4. Sūknis nesūknē.	A. Sūknis nav pareizi uzpildīts.B. Trīsfāzu motoriem pärbaudiet, vai griešanās virziens ir pareizs.C. Nepietiekams ieplūdes caurules diamets.D. Nosprostojies iesūkšanas pretvārsts.	A. Piepildīt sūkni un iesūkšanas cauruli ar ùdeni, ja tas nav paśgruntējòs un palaidiet sūkniB. Ja nepiečësams, apversiet abu barošanas vadu savienojumusC. Nomainiet cauruli ar tādu, kurai ir lielåsksdiametsD. Izfriet iesūkšanas pretvārstu.
5. Sūknis neuzpildās.	A. leplūdes caurule vai iesūkšanas pretvārsts laiž iekšā gaisu.B. leplūdes caurules lejupverstaïs slipums vecicina gaisa kabatu veidošanos.	A. Novērsiet šo problēmu un mēginiet vēlreiz.B. Izlabojiet iepūdes caurules slipumu.
6. Sūknis nenodrošina pietiekamu plūsmu.	A. Nosprostojies iesūkšanas pretvārsts.B. Darbrats ir nodilis vai nosprostojies.C. Nepietiekams ieplūdes caurules diamets.D. Trīsfāzu motorium pärbaudiet, vai griešanās virziens ir pareizs.	A. Izfriet iesūkšanas pretvārstu.B. Novērsiet traucēklus vai nomainiet nodilušās daljas.C. Nomainiet cauruli ar tādu, kurai ir lielåsksdiametsD. Ja nepiečësams, apversiet abu barošanas vadu savienojumus.
7. Sūknis vibre un darbojas trokšpaini.	A. Pärbaudiet, vai suknis un caurules ir kārtīgi piestiprinātas.B. Sūknī rodas kavitācija, tātad pieprasījums pēcūdens ir lielåks, kā tas spēj suknēt.C. Sūknis darbojas ar raksturlielumiem, kas pārsniedz datu pläksnītē norādītos.	A. Uzmanīgāk piestipriniet valīgās daljas.B. Samaziniet iepūdes augstumu vai pārbaudiet slodzes zudumus.C. Var bū noderīgi samazināt plūsmu pie padeves.
