MANUAL DE USUARIO Jet 132 M DAB

7. La pompa vibra con

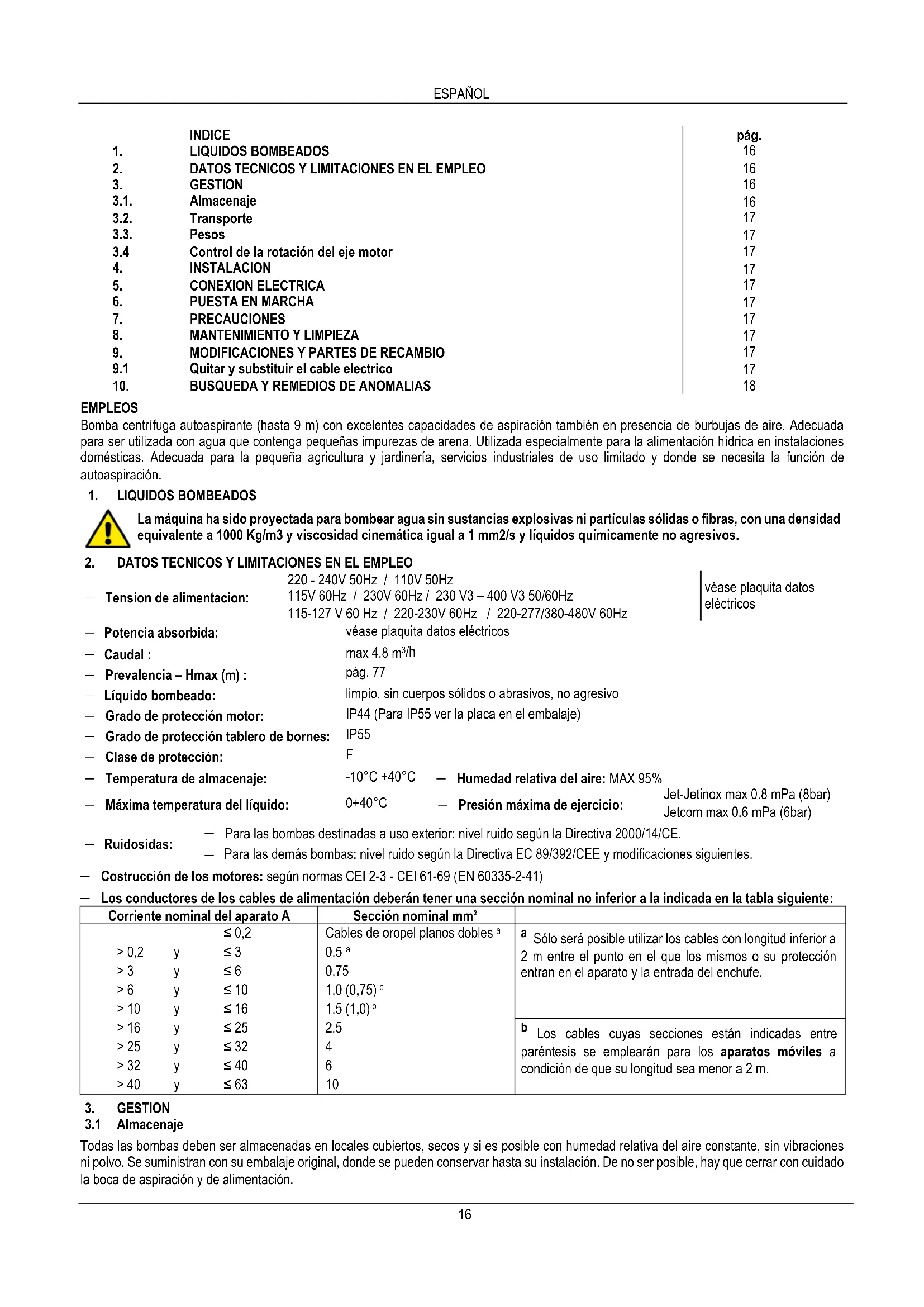

DATOS TECNICOS Y LIMITACIONES EN EL EMPLEO

Control de la rotación del eje motor

MODIFICACIONES Y PARTES DE RECAMBIO

Quitar y substituir el cable electrico

EMPLEOS Bomba centrífuga autoaspirante (hasta 9 m) con excelentes capacidades de aspiración también en presencia de burbujas de aire. Adecuada para ser utilizada con agua que contenga pequeñas impurezas de arena. Utilizada especialmente para la alimentación hídrica en instalaciones domésticas. Adecuada para la pequeña agricultura y jardinería, servicios industriales de uso limitado y donde se necesita la función de autoaspiración.

La máquina ha sido proyectada para bombear agua sin sustancias explosivas ni partículas sólidas o fibras, con una densidad equivalente a 1000 Kg/m3 y viscosidad cinemática igual a 1 mm2/s y líquidos químicamente no agresivos.

− Prevalencia – Hmax (m) : pág. 77 − Líquido bombeado: limpio, sin cuerpos sólidos o abrasivos, no agresivo − Grado de protección motor: IP44 (Para IP55 ver la placa en el embalaje) − Grado de protección tablero de bornes: IP55 − Clase de protección:

− Temperatura de almacenaje: -10°C +40°C − Humedad relativa del aire: MAX 95% − Máxima temperatura del líquido: 0+40°C − Presión máxima de ejercicio: Jet-Jetinox max 0.8 mPa (8bar) Jetcom max 0.6 mPa (6bar) − Ruidosidas: − Para las bombas destinadas a uso exterior: nivel ruido según la Directiva 2000/14/CE.

Para las demás bombas: nivel ruido según la Directiva EC 89/392/CEE y modificaciones siguientes. − Costrucción de los motores: según normas CEI 2-3 - CEI 61-69 (EN 60335-2-41) − Los conductores de los cables de alimentación deberán tener una sección nominal no inferior a la indicada en la tabla siguiente: Corriente nominal del aparato A Sección nominal mm²

Sólo será posible utilizar los cables con longitud inferior a 2 m entre el punto en el que los mismos o su protección entran en el aparato y la entrada del enchufe. > 0,2 y ≤ 3 0,5

Los cables cuyas secciones están indicadas entre paréntesis se emplearán para los aparatos móviles a condición de que su longitud sea menor a 2 m

Almacenaje Todas las bombas deben ser almacenadas en locales cubiertos, secos y si es posible con humedad relativa del aire constante, sin vibraciones ni polvo. Se suministran con su embalaje original, donde se pueden conservar hasta su instalación. De no ser posible, hay que cerrar con cuidado la boca de aspiración y de alimentación.ESPAÑOL

Transporte Evitar que los productos sufran golpes o choques innecesarios. Al izar y transportar el grupo, es necesario utilizar izadores, y usar el pallet suministrado en serie (si está previsto).

Pesos La placa adhesiva colocada en el embalaje, indica el peso total de la electrobomba.

Control de la rotación del eje motor Antes de instalar la bomba hay que comprobar que las partes en movimiento gien libremente. Para ello hacer sacer el cubreventilador del alojamiento de la tapa posterior del motor y meter un destornillador en la ranura prevista en el eje motor del lado de la ventilación. En caso de bloqueo, girar el destornillador, golpeándolo ligeramente con un martillo. Fig. A

Tras las pruebas pueden quedar pequeñas cantidades de agua dentro de las bombas, por lo que se aconseja lavarlas un poco con agua limpia antes de su instalación definitiva.

Hay que instalar la bomba en una lugar bien aireado, protegida contra las inclemencias del tiempo y la temperatura ambiente no debe sobrepasar los 40°C. Fig. B

Si se fija bien la bomba a la base de apoyo, esto podría servir para absorber las vibraciones provocadas al funcionar la bomba. Fig. C

Hay que evitar que los tubos metálicos transmitan esfuerzos excesivos a las bocas de la bomba, a fin de no provocar roturas o deformaciones. Fig. C

Todas las bombas previstas para las versiones portàtiles deben estar equipadas siempre con una asa para izarlas y transportarlas, bien sujeta al soporte.

Las bombas destinadas a fuentes para uso exterior, estanques de jardines y lugares afines, estarán alimentada mediante circuito provisto de dispositivo de corriente diferencial, con corriente diferencial de funcionamiento nominal no superior a 30 mA.

CONEXION ELECTRICA ¡Atención: cumplir siempre las normas de seguridad!

Respetar rigurosamente los esquemas eléctricos indicados dentro de la caja de bornes

Para las instalaciones fijas las Normas Internacionales establecen el uso de interruptores seccionadores con base portafusibles.

Los motores monofásicos están dotados de protección anti-amperométrica incorporada y se pueden conectar directamente a la red. Los motores trifásicos estarán protegidos con interruptor automático (ej. magnetotérmico) calibrado con arreglo a los datos de la placa de características de la electrobomba. Debe estar previsto en la red de alimentación un dispositivo que asegure la desconexión completa en las condiciones establecidas para la categoría de sobretensión III.

No poner en marcha la bomba sin haberla llenado antes totalmente con líquido.

Antes de ponerla en funcionamiento asegurarse que la bomba esté cebada regularmente, llenarla con agua limpia a través del agujero relativo, una vez quitado el tapón de carga que se halla en el cuerpo de la bomba (Fig.F). Esta se estropea irremediablemente si la bomba funciona en seco. A continuación se enrosca bien el tapón de carga.

Dar tensión y controlar, por lo que respecta la versión trifásica, el sentido justo de rotación, es decir, al observar el motor desde el lado del ventilador, la dirección será como la de las agujas del reloj Fig. G. En caso contrario invertir entre sí dos conductores de fase cualesquiera, después de haber desconectado de la corriente la bomba.

No hay que hacer arrancar la bomba más de 20 veces por hora, para no someter el motor a excesivos esfuerzos térmicos.

Al ponerla en marcha tras un largo periodo de inactividad, hay que repetir las operaciones de arranque reseñadas anteriormente.

Se considera una buena norma colocar la bomba lo más cerca posible del líquido a bombear (Fig.I – Pág 74)

Solamente personal especializado y cualificado, que cumpla los requisitos establecidos por las normas específicas podrá desmontar la electrobomba. De todas formas todos los trabajos de reparación y mantenimiento se efectuarán después de haber desconectado la bomba de la corriente eléctrica.

MODIFICACIONES Y PARTES DE RECAMBIO

El fabricante no será responsable en el caso de modificaciones aportadas sin previa autorización.

En el caso de daños al cable de alimentación de este aparato y para prevenir todo tipo de riesgo, la reparación será efectuada por personal especializado.

Quitar y substituir el cable electrico Antes de efectuar esta operación comprobar que la electrobomba no esté conectada a la corriente eléctrica. Para la versión sin presóstato: Quitar el cubreterminal de bornes destornillando para ello sus cuatro tornillos. Destornillar los tres bornes L - N - y sacar el cable marrón, el azul y el amarillo-verde del cable eléctrico, después de haber aflojado el prensacable. Versión con presóstato mod. TELEMECANIQUE / SQUARE D –TELEMECANIQUE / ITALTECNICA:ESPAÑOL

− trozo de cable que procede del presóstato, con enchufe: quitar el tornillo de la tapa del presóstato con un destornillador y luego quitar la tapa. Sacar el cable amarillo verde destornillando para ello el tornillo de tierra del lado izquierdo. Sacar, del mismo lado, el cable azul y el marrón de sus relativos bornes, aflojando sus tornillos. Aflojar la tuerca sujeta cable del presóstato del lado izquierdo y sacar el cable ya desconectado. − trozo de cable desde el presóstato hasta la caja de bornes: quitar el tornillo de la tapa del presóstato con un destornillador y luego quitar la tapa. Sacar el cable amarillo verde destornillando para ello el tornillo de tierra del lado derecho. Sacar siempre del mismo lado el cable azul y el marrón de sus relativos bornes, destornillando para ello los tornillos allí situados. Quitar el borne sujeta cable destornillando los tornillos correspondientes y sacar el cable ya desconectado. Aflojar la tuerca prensacable del presóstato lado derecho y sacar el cable ya desconectado. Quitar el cubreterminal de bornes destornillando los 4 tornillos allí situados. Destornillar los tres bornes L - N - y sacar el cable marrón, el azul y el amarillo-verde que llegan del presóstato, después de haber aflojado el prensacable. Hay que reemplazar el cable eléctrico con cable del mismo tipo (ej. H05 RN-F o H07 RN-F, conforme a la instalación), con la misma terminación, realizando las mismas operaciones del desmontaje, pero en sentido inverso. ATENCION: según la instalación y en el caso de bombas no dotadas de cable, disponer de cables de alimentación tipo H05 RN-F para el uso interno y de tipo H07 RN-F para el exterior, con enchufes (EN 60335-2-41). Para los cables de alimentación sin enchufe, prever un dispositivo de deshabilitación de la red de alimentación ( ej. magnetotérmico) con contactos de separación de por lo menos 3 mm por cada polo.

1. El motor no arranca y no hace

ruidos. A. Verificar las conexiones eléctricas. B. Verificar que el motor esté bajo tensión. C. Verificar los fusibles de protección. C. Cambiarlos si estáN quemados. Nota: Si se estropearan repetidamente, esto quiere que el motor está en cortocircuito.

2. El motor no arranca pero procuce

ruidos. A. Comprobar que la tensión eléctrica corresponda a la de la placa.

Comprobar que se han realizado las conexiones justas. C. Verificar que en la caja de bornes estén todas las fases(3~) D. Buscar posibles obstrucciones de la bomba o del motor. E. Controlar el estado del condensador.

B. Corregir eventuales errores. C. En caso negativo eestablecer la fase que falta. D. Quitar los obstáculos. E. Sustituir el condensador.

3. El motor no gira bien.

A. Asegúrese que la tensión de alimentación sea suficiente. B. Controbar que no rocem las partes móviles con las fijas.

B. Eliminar las causas de esto.

4. La bomba no suministra.

A. La bomba no ha sido cebada bien.

B. Verificar el sentido correcto de giro en los motores trifasicos. C. Tubo de aspiración con diámetro insuficiente. D. Válvula de fondo obstruida. A. Llenar de agua y también tubo de aspiración si no es con autocebado, y efectuer el cebado. B. Invertir entre ellos, dos hilos de alimentación. C. Sustituir el tubo con uno de mayor diámetro. D. Volver a limpiar la válvula a fondo.

5. La bomba no ceba o se enceda.

A. El tubo de aspiración o la válvula de fondo aspiran aire. B. La inclinación negativa del tubo de aspiración favorece la formación de bolsas de aire. A. Eliminar el fenómeno o repetir la operación de cebado. B. Corregir la inclinación del tubo de aspiración.

6. La bomba suministra un caudal

insuficiente. A. La válvula de fondo está obstruida. B. El rodete está desgastado o obstruido. Para las versiones de autocebado puede estar obstruido parte del dispositivo boquilla -venturi.

Tuberías de aspiración con diámetro insuficiente. D. Verificar el sentido correcto de giro en los motores trifasicos. A. Volver a limpiar la válvula a fondo. B. Sacar los obstáculos o sustituir las piezas desgastadas.

Sustituir la tubería con una de mayor diámetro. D. Invertir entre ellos, dos hilos de alimentación.

7. La bomba vibra y funciona

haciendo ruido. A. Verificar que la bomba y las tuberías están bien sujetadas. B. La bomba cavita, es decir, se le require más agua de la que puede bombear. C. La bomba trabaja sobrepasando los datos de la placa. A. Fijar bien las partes flojas.

B. Recucir la altura de aspiración o controlar las pérdidas de carga. C. Pueda ser útil limitar el caudal de impulsión.SVENSKA
