Vrsta izdelka	Samosesalna centrifugalna črpalka
Znamka	DAB
Model	Jet 132 M
Električno napajanje	Enofazno 220-240 V ~ 50 Hz ali 110 V ~ 50 Hz / 115-127 V ~ 60 Hz / 230 V ~ 60 Hz ; Trifazno 230/400 V 50/60 Hz (glejte tipsko ploščico)
Absorbirana moč	Glejte tipsko ploščico
Maks. pretok	4,8 m³/h
Maks. manometrična višina	Glejte krivuljo na strani 77 navodil
Črpana tekočina	Čista voda brez trdnih delcev in abrazivov, kemično neagresivna
Maks. temperatura tekočine	0 °C do +40 °C
Maks. delovni tlak	Jet/Jetinox: 0,8 MPa (8 bar); Jetcom: 0,6 MPa (6 bar)
Zaščita motorja (IP stopnja)	IP44 (IP55 glede na različico, glejte embalažo)
Zaščita priključne omarice	IP55
Razred izolacije motorja	F
Temperatura skladiščenja	-10 °C do +40 °C
Maks. relativna vlažnost	95 %
Samosesanje	Da, do 9 metrov
Uporaba	Domača oskrba z vodo, manjše kmetijstvo, vrtnarstvo, lahke industrijske storitve
Namestitev	Zračen prostor, zaščiten pred vremenskimi vplivi, temperatura okolice ≤ 40 °C
Električni priključek	Mora ga izvesti usposobljena oseba, upoštevajte električne sheme v priključni omarici
Zagon	Pred zagonom napolnite črpalko z vodo, da preprečite suho delovanje
Vzdrževanje	Rezervirano za usposobljeno osebje; pred posegom izključite napajanje
Teža	Navedena na nalepki embalaže

Pogosto zastavljena vprašanja - Jet 132 M DAB

Kako namestiti črpalko Jet 132 M?

Namestite črpalko v dobro prezračevan prostor, zaščiten pred vremenskimi vplivi, s temperaturo okolice do 40 °C. Trdno pritrdite črpalko na podlago, da absorbira tresljaje. Preprečite, da bi kovinske cevi prenašale prekomerni napor na prirobnice.

Kako napolniti črpalko pred prvo uporabo?

Pred zagonom napolnite črpalko z čisto vodo skozi odprtino za polnjenje na telesu črpalke, potem ko odstranite pokrovček. Po končanem postopku skrbno privijte pokrovček. Črpalke nikoli ne uporabljajte na suho, saj bi to poškodovalo mehansko tesnilo.

Kaj storiti, če motor ne zažene in ne oddaja nobenega zvoka?

Najprej preverite električne povezave in se prepričajte, da je motor pod napetostjo. Prav tako preverite zaščitne varovalke; če so pregorele, jih zamenjajte. Če težava vztraja, lahko nakazuje kratek stik v motorju.

Zakaj črpalka deluje, vendar ne črpa vode?

Lahko je posledica nepravilnega polnjenja (črpalka ni napolnjena z vodo), napačne smeri vrtenja pri trifaznih različicah (zamenjajte dve fazi), premajhnega premera sesalne cevi ali zamašenega talnega ventila. Preverite vsako točko.

Kako določiti pravilno smer vrtenja pri trifazni črpalki?

Po vklopu napajanja opazujte ventilator na strani motorja: smer vrtenja mora biti v smeri urinega kazalca (gledano s strani ventilatorja). Če ni tako, izključite črpalko in zamenjajte dva fazna vodnika.

Kaj storiti, če črpalka vibrira ali povzroča hrup?

Preverite, ali so črpalka in cevi dobro pritrjene. Če vibracije vztrajajo, je lahko vzrok kavitacija (potreba po vodi presega zmogljivost črpalke): zmanjšajte sesalno višino ali izgube tlaka. Prav tako se prepričajte, da črpalka ne deluje preko svojih mej.

Kakšna je priporočena napajalna napetost?

Črpalka je na voljo v več različicah: enofazna 220-240 V ~ 50 Hz ali 110 V ~ 50 Hz / 115-127 V ~ 60 Hz / 230 V ~ 60 Hz; trifazna 230/400 V 50/60 Hz. Preverite tipsko ploščico za natančno napetost vašega modela.

Kako vzdrževati črpalko Jet 132 M?

Vzdrževanje mora opraviti usposobljeno osebje in šele po izklopu napajanja. Črpalke ne razstavljajte sami. Če je napajalni kabel poškodovan, ga naj zamenja strokovnjak s kablom istega tipa (H05 RN-F ali H07 RN-F).

Ali lahko črpalko uporabljam s tekočinami, ki niso voda?

Ne, črpalka je namenjena samo za črpanje čiste vode brez trdnih delcev ali vlaken, brez eksplozivnih ali kemično agresivnih snovi. Največja gostota je 1000 kg/m³ in kinematična viskoznost 1 mm²/s.

Kakšna dodatna oprema je priložena črpalki?

Navodila ne navajajo posebne dodatne opreme. Črpalka je običajno dobavljena z originalno embalažo in včasih s transportno paleto. Za prenosne različice je pritrjen ročaj za prenašanje. Preverite embalažo za natančno vsebino.

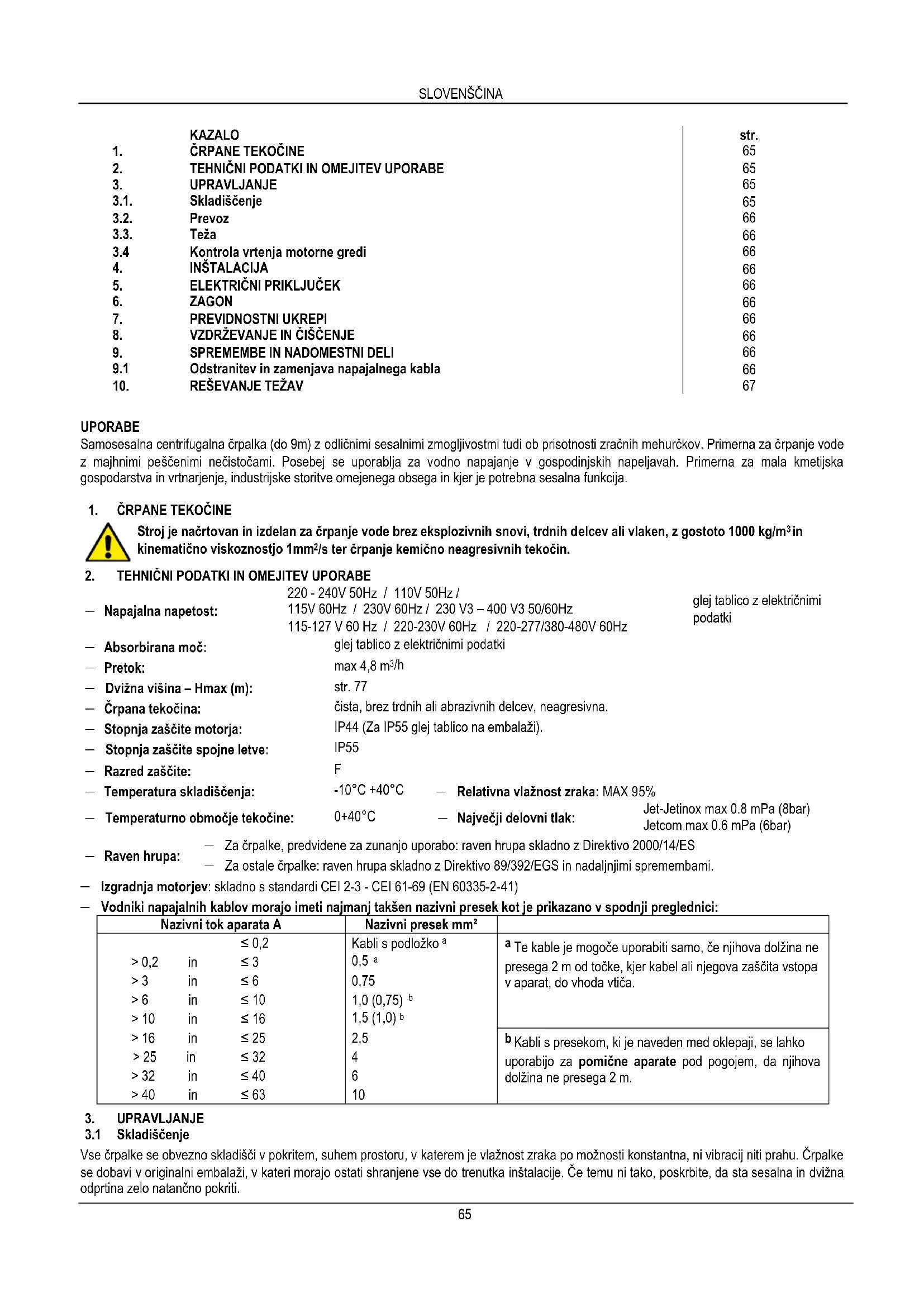

NAVODILA ZA UPORABO Jet 132 M DAB

Kazda zmena nebo uprava na zaizeni zbavije vyrobce veskere odpovednosti.

V priade poskozeni napajeciho kabelu zarizeni musi opravu vykonat odbomym pracovnikem, aby se predešlo moznym rizikum.

Samosesalna centrifugalna crpalka (do 9m) z odlicnimi sesalnimi zmogljivostmi tudi ob prisotnosti zračnih mehurčkov. Primerna za Črpanje vode z majhnimi pešćenimi nečistocami. Posebej se uporablja za vodno napajanve gospodinjskih napeljavah. Primerna za mala kmetjska gospodarstva in vrtnarjenke, industrijske storitve omejenega obsega in kjer je potrebna sesalna funkcjia.

1. CRPANE TEKOCINE

Stroj je načrtovan in izdelan za Črpanje vode brez eksplozivnih snovi, trdnih delcev ali vlaken, z gostoto 1000 kg/m³ in kinematicno viskoznostjo 1mm²/s ter Črpanje kemićno neagresivnih tekocin.

2. TEHNICNI PODATKI IN OMEJITEV UPORABE

	220 - 240V 50Hz / 110V 50Hz /
- Napajalna napetost:	115V 60Hz / 230V 60Hz / 230 V3 - 400 V3 50/60Hz		glej tablico z elektricnimi podatki
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
- Absorbirana moc:	glej tablico z elektricnimi podatki
- Pretok:	max 4,8 m³/h
- Dvižna višina - Hmax (m):	str. 77
- Črpana tekočina:	čista, brez trdnih ali abrazivnih delcev, neagresivna.
- Stopnja zaščite motorja:	IP44 (Za IP55 glej tablico na embalži).
- Stopnja zaščite spoje letve:	IP55
- Razred zaščite:	F
- Temperatura skladišćenja:	-10°C +40°C	- Relativna vlažnost zraka: MAX 95%
- Temperaturno območje tekočine:	0+40°C	- Največji delovni tlak:	Jet-Jetnox max 0.8 mPa (8bar)
			Jetcom max 0.6 mPa (6bar)

• Za Čpalke, predvidene za zunanjo uporabo: raven hrupa skladno z Direktivo 2000/14/ES
  Raven hrupa. Za ostale crpalke: raven hrupa skladno z Direktivo 89/392/EGS in nadalnjimi sprembami.

• Izgradnja motorjev: skladno s standardi CEI 2-3 - CEI 61-69 (EN 60335-2-41)

Vodniki napajalnih kablov morajo imeti majmanj taksen nazivni presek kot je prikazano v spodnj preglednici:

Nazivni tok aparata A		Nazivni presek mm2
	≤ 0,2	Kabli s podložko a	a Te kable je mogoće uporabiti samo, Če njihova dolžina ne presega 2 m od točke, kjer kabel ali njegova zaščita vstopa v aparat, do vhoda vtiča.
> 0,2	in ≤ 3	0,5 a
> 3	in ≤ 6	0,75
> 6	in ≤ 10	1,0 (0,75) b
> 10	in ≤ 16	1,5 (1,0) b
> 16	in ≤ 25	2,5	b Kabli s presekom, ki je naveneden med oklepaji, se lahko uporabijo za pomične aparate pod pogojem, da njihova dolžina ne presega 2 m.
> 25	in ≤ 32	4
> 32	in ≤ 40	6
> 40	in ≤ 63	10

3. UPRAVLJANJE

3.1 Skladišcenje

Vse crpalke se obvezno skladišci vPokritem, suhem prostoru, v katerem je vražnost zraka po možnosti konstantna, ni vibracij niti prahu. Crpalke se dobavi v originalni embalazi, v kateri morajo ostati shranjene vse do trenutka instalacione. Ce temu ni takto, poskrbite, da sta sesalina in dvižna odprtina zelo natančnoPokriti.

3.2 Prevoz

Pazite, da proizvodi niso izpostavljeni udarcem in trkom po malomarnosti.

Za dviganje in prevoz skupine uporabite dvigalo in paalto, ki je serijsko dobavljena (ce je predvideno).

3.3 Teza

Na samolepilni tablici na embalaži je naveneden podatek o skupni tež Čpalke.

3.4 Kontrola vrtenja motorne gredi

Pred instalacjo crpalke morate preveriti, da se premicni deli prosto vrtijo. V ta namen odstranite zašcito ventilatorja s sedeža zadnjegaPokrova motorja, nato izvijač nastavite v predvideno zarezo na motorni gredi na strani ventilacione. V primeru blokade obrnite izvjac in rahlo potolcite po njem s kladivom. SI. A

4. INSTALACIJA

Crpalke lahko vsebujejo majhne koliçine vode, ki ostane še od testiranja.

Priporocamo, da crpalke na katko sperete s cisto vodo pred dokoncno instalacio.

4.1 Crpalka mora biti instalirana v dobro prezračevanem prostoru, ki je zašciten pred vremenskimi vplivi, temperatura okolja ne sme presegati 40^ . sl.B
4.2 Čvstrata pritrditev Čpalke na nosilno podlago pomaga k lažji absorpciji morebitnih vibracij med delovanjem Čpalke. SI. C
4.3 Pazite, da se prek kovinskih cevi ne prenašajo pretirane napetosti na odprtine Čpalke, sicer lahko pride do deformacij ali loma. SI. C
4.4 Pri vseh crpalkah, ki so predvidene za prenosno verzijo, mora biti rocka za dviganje in prevoz vedno prisotna in dobro pritrjena na podlago.
4.5 Crpalke, ki so namenjene uporabi v zunanjih vodnjakhiv, v vrtnih ribnikih in na podobnih mestih, morajo biti napajane pot tokokrogu, ki je opremljen z napravo na diferencni tok, katere nazivni sprozilni diferencni tok ni visji od 30mA

5. ELEKTRICNI PRIKLJUCEK:

5.1 Mednarodni standardi dolocajo, da se pri stalnih instalacijah uporabi loilno stikalo z varovalkami.
5.2 Enofazni motorji so opreIjeni z vgrajeno tolotno in nadtokovno zašcito in se jih lahko priključ neposredno na omreže. Trifazni motorji morajo biti zašciteni z avtomatskim stikalom (npr. magnetotermicno), nestavlenim skladno s podatki na tablici elektriche crpalke.
5.3 V napajalnem omrežju mora biti predvidena naprava, ki zagotovi popoln odklop v pogojih prenapetosti III. kategorije.

6. ZAGON

6.1

Črpalke ne poženite, Če ni popolnoma napoljena s tekocino.

Pred zagonom preverite, da je crpalka pravilno napoljena oziroma jo napolnite do konca s cisto vodo prek ustrezne odprtine, s katere predhodno odstranite polnilni cep, ki je namescen na ogrodju crpalke (sl. F). Suho delovanje crpalke povzroci nepopravljivo skodo na mehanskem tesnilu. Polnilni cep morate natanncno priviti nazaj.

6.2 Vkljucite napajanja in pri trifazni razlicici preverite pravilno smer vrtenja; ce motor opazujete s strani ventilatorja, se mora vrteti v smeri urnega kazalca sl.G. V nasprotnem primeru zamenjaje katerakoli dva fazna vodnika, potem ko ste crpalko odklopili iz napajalnega omrežja.

7. PREVIDNOSTNI UKREPI

7.1 Elektricna crpalka ne smete biti izpostavljena več kot 20 zagonom na uro, sicer je toplotna obremenitev motorja pretirana.
7.2 Vkljucitev crpalke po dolgem obdobju mirovanja zahteva, da veckrat ponovite postopek zagona, ki je predhodno opisan.
7.3 Vedno je dobro crpalko namestiti cim blize crpani tekocini. (sl.l - str.74)

8. VZDRZEVANJE IN CISCENJE

Elektricne Črpalke ni dovoljeno razstaviti, oziroma sme to opraviti le specializirano in usposobljeno osebje, ki izpolnjuje zahtve specificih predispov. Vsekakor se vse postopke popravil in vzdřeivanja izvaja šele potem, ko je Črpalka odklopljena iz napajalnega omrežja.

9. SPREMEMBE IN NADOMESTNI DELI

Kakrsnakoli sprememba, ki ni predhodno odobrena, razreši proizvajalca vseh odgovornosti.

V primeru poskodbe napajalega kabla te naprave mora popravilo opraviti specializirano osebj, da se prepreci vsako tveganje.

9.1 Odstranitev in zamenjava napajalnega kabla

Pred nadaljevamjem se prepričajte, da elektricna Črpalka ni prikljucena na napajalno omrežje.

Za razlicne brez tlacnega stikala: Odvijte stiri vijake naPokrovu spojne letne in odstranitePokrov. Odvijte tri sponke L - N - in izvlecite rjav zoico, modro zoico ter rumeno-zeleno zoico, ki prihajajo iz napajalnegabakla, pred tem zrahlajte kabelsko tesnilko.

Razlica s tlačnim stikalom tipa TELEMECANIQUE / SQUARE D - TELEMECANIQUE / ITALTECNICA:

del kabla z vticem, od tlachnega stikala: z izvijaem odvijte vijak naPokrovu tlachnega stikala in odstranitePokrov tako, da ga odklopite s podstavka tlachnega stikala. Izvolecite rumeno-zeleno zico tako, da odvjete sponko ozemljte na levi strani. Na isti strani izvlecite modro zico in rjavo zico iz ustreznih sponk, pred tem odvijte vijake na sponkah. Zrahlajte kabelsko tesnilno matico na levi strani tlachnega stikala in izvolecite odklopljeni kabel.
del kabla od tlačnega stikala do spojne letve: izvijačem odvjte vijak naPokrovu tlačnega stikala in odstranitePokrov tak, da ga odklopite s podstavka tlačnega stikala. Izvolecite rumeno-zelenožico tak, da odvjete sponko ozemljitve na desni strani. Na isti strani izvlecite modrožico in rjav zo iz ustreznih sponk, pred tem odvjte vijake na sponkah. Zrahlajte kabelsko tesnilno matico na desni strani tlačnega stikala in izvlecite odklopljeni kabel. Odvijte štiri vijake naPokrovu spojne letne in odstranitePokrov. Odvijte tri sponke L - N - in izvlecite triŽice, rjav, modro ter rumeno-zeleno, ki prihajao iz tlačnega stikala. Pred tem zrahlajte kabelsko tesnilko.

Napajalni kabel morate zamenjati z novim kablom istega tipa (npr. H05 RN-F ali H07 RN-F, odvisno od instalacije) in z enakim zakljuckom, montažo kabla opravite v obratnem zaporedju kot demontazo.

POZOR: gledo na instalacio in v primeru crpalk, ki niso opremljene s kablom, morate poskrbeti za napajalne kable tipa H05 RN-F za notranjo uporabo in tipa H07 RN-F za zunanjo uporabo, vklučno z vticem (EN 60335-2-41). V primeru napajalnih kablov brez vtica morate predvideti napravo za odklop iz napajalnegomrežja (npr. magnetotermici odklopnik), pri katerem so kontakti ločeni najmanj 3 mm na vsakem polu.

10. RESEVANJE TEZAV

TEŽAVE	PREVERJANJE (možni vzroki)	REŠITVE
1. Motor se ne zažene in ne oddaja zvokov.	A. Preverite električne prikljucke.B. Preverite, ali je motor pod napetostjo.C. Preverite varovalke.	C. Če so varovalke pregorele, jih zamenjaje. OP.: Če se težava takoj ponovi, to pomeni, da je motor v kratkem stiku.
2. Motor se ne zažene, vendar oddaja zvoke.	A. Prepričajte se, da omrežna napetost ustreza podatku o napetosti na podatkovni tablici.B. Preglejte, ali so prikljucni pravilno izvedeni.C. Na spojni letvi preverite prisotnost vseh faz.(3 ~)D. Raziščite morebitne ovire na Črpalki ali motorju.E. Preverite stanje kondenzatorja.	B. Popravite morebitne napake.C. Če niso prisotne, prikljucite manjkajuće faze.D. Odstranite ovire.E. Zamenjaje kondenzator.
3. Motor se vrti s težavo.	A. Prepričajte se, da je napetost napajanja zadostna.B. Preverite, da se pomični deli ne zatikajo ob pritrijene dele.	B. Odstranite vzroke zatikanja.
4. Črpalka ne dovaja tekovičine.	A. Črpalka ni bila pravilno napolnjena.B. Preverite pravilno smer vrtenja pri trifaznih motorjih.C. Sesalna cev nima zadostnega premera.D. Talni ventil je zamašen.	A. Črpalko napolnite z vodo, prav takto tudi sesalno cev, Če Črpalka ni samosesalna,opravite poljenje Črpalke.B. Zamenjaje položaja napajalnih ŽIC.Zamenjaje cev z drugo cevjo z večjim premerom.D. Očistite talni ventil.
5. Črpalka se ne napolni.	A. Sesalna cev ali talni ventil sesajo zrak.B. Negativni naklon sesalne cevi povzroči nastajanje zračnih Žepov.	A. Odpravite težavo in ponovite postopek poljinanja.B. Popravite naklon sesalne cevi.
6. Črpalka ima nezadosten pretok.	A. Talni ventil je zamašen.B. Impeler je obrabljen ali oviran.C. Sesalna cev nima zadostnega premera.D. Preverite pravilno smer vrtenja pri trifaznih motorjih.	A. Očistite talni ventil.B. Odstranite ovire ali zamenjaje obrabljene dele.C. Zamenjaje cev z drugo cevjo z večjim premerom.D. Zamenjaje položaja napajalnih ŽIC.
7. Črpalka vibrira in je hrupna med delovanjem.	A. Preverite, ali so Črpalka in cevi dobro pritrijene.B. Prihaja do kavitacije, Črpalka vsesava več vode kot je zmore Črpati.C. Pri delovanju Črpalke so preseženi tehnčni podatki na tablici.	A. Zrahljane delie privijte bolj natančno.B. Zmanjsajte sesalno višino ali preglejte padec tlaka.C. Morda bo pomagalo, Če omejite pretok na dvžni strani.
