Jet 132 M - Pomp DAB - Gratis gebruiksaanwijzing en handleiding

Producttype	Zelfaanzuigende centrifugaalpomp
Merk	DAB
Model	Jet 132 M
Voeding	Eenfasig 220-240 V ~ 50 Hz of 110 V ~ 50 Hz / 115-127 V ~ 60 Hz / 230 V ~ 60 Hz ; Driefasig 230/400 V 50/60 Hz (zie typeplaatje)
Opgenomen vermogen	Zie typeplaatje
Max. debiet	4,8 m³/u
Max. opvoerhoogte	Zie curve pagina 77 van de handleiding
Gepompte vloeistof	Schoon water zonder vaste deeltjes of schurende stoffen, chemisch niet agressief
Max. vloeistoftemperatuur	0 °C tot +40 °C
Max. werkdruk	Jet/Jetinox: 0,8 MPa (8 bar); Jetcom: 0,6 MPa (6 bar)
Motorbescherming (IP-classificatie)	IP44 (IP55 afhankelijk van versie, zie verpakking)
Aansluitkastbescherming	IP55
Motorisolatieklasse	F
Opslagtemperatuur	-10 °C tot +40 °C
Max. relatieve luchtvochtigheid	95%
Zelfaanzuigend	Ja, tot 9 meter
Toepassingen	Huishoudelijke watervoorziening, kleine landbouw, tuinieren, lichte industriële diensten
Installatie	Goed geventileerde plaats, beschermd tegen weersinvloeden, omgevingstemperatuur ≤ 40 °C
Elektrische aansluiting	Moet worden uitgevoerd door een professional, volg de elektrische schema's in de aansluitkast
Inbedrijfstelling	Vul de pomp met water voor het starten om droogloop te voorkomen
Onderhoud	Voorbehouden aan gekwalificeerd personeel; voor elke ingreep de stroom uitschakelen
Gewicht	Aangegeven op het etiket van de verpakking

Veelgestelde vragen - Jet 132 M DAB

Hoe installeer ik de Jet 132 M pomp?

Installeer de pomp op een goed geventileerde plaats, beschermd tegen weersinvloeden, met een omgevingstemperatuur van maximaal 40 °C. Veranker de pomp stevig op een steunbasis om trillingen te absorberen. Voorkom dat metalen leidingen overmatige krachten op de flenzen overbrengen.

Hoe de pomp voor het eerste gebruik vullen?

Vul voor het starten de pomp met schoon water via het vulgat op het pomphuis, na het verwijderen van de dop. Draai de dop na de handeling zorgvuldig vast. Laat de pomp nooit drooglopen, dit beschadigt de mechanische afdichting.

Wat te doen als de motor niet start en geen geluid maakt?

Controleer eerst de elektrische aansluitingen en zorg ervoor dat de motor onder spanning staat. Controleer ook de zekeringen; als ze doorgebrand zijn, vervang ze dan. Als het probleem aanhoudt, kan dit wijzen op een kortsluiting in de motor.

Waarom draait de pomp maar pompt geen water?

Dit kan worden veroorzaakt door een onjuiste vulling (de pomp is niet gevuld met water), een verkeerde draairichting bij driefasige versies (twee fasen omwisselen), een onvoldoende diameter van de aanzuigleiding, of een verstopte voetklep. Controleer elk punt.

Hoe bepaal ik de juiste draairichting bij een driefasige pomp?

Na het inschakelen, observeer de ventilator aan de motorzijde: de draairichting moet met de klok mee zijn (gezien vanaf de ventilatorzijde). Als dit niet het geval is, koppel de pomp los en wissel twee fasegeleiders om.

Wat te doen als de pompt trilt of lawaai maakt?

Controleer of de pomp en leidingen goed bevestigd zijn. Als de trilling aanhoudt, kan dit worden veroorzaakt door cavitatie (de waterbehoefte overschrijdt de pompcapaciteit): verminder de aanzuighoogte of de drukverliezen. Zorg er ook voor dat de pomp niet buiten zijn grenzen werkt.

Wat is de aanbevolen voedingsspanning?

De pomp is verkrijgbaar in verschillende versies: eenfasig 220-240 V ~ 50 Hz of 110 V ~ 50 Hz / 115-127 V ~ 60 Hz / 230 V ~ 60 Hz; driefasig 230/400 V 50/60 Hz. Raadpleeg het typeplaatje voor de exacte spanning van uw model.

Hoe onderhoud ik de Jet 132 M pomp?

Het onderhoud moet worden uitgevoerd door gekwalificeerd personeel en alleen na het uitschakelen van de apparatuur. Demonteer de pomp niet zelf. Als de voedingskabel beschadigd is, laat deze dan vervangen door een professional met een kabel van hetzelfde type (H05 RN-F of H07 RN-F).

Kan ik de pomp gebruiken met andere vloeistoffen dan water?

Nee, de pomp is uitsluitend ontworpen voor het pompen van schoon water zonder vaste deeltjes of vezels, noch explosieve of chemisch agressieve stoffen. De maximale dichtheid is 1000 kg/m³ en de kinematische viscositeit 1 mm²/s.

Welke accessoires worden meegeleverd met de pomp?

De handleiding vermeldt geen specifieke accessoires. De pomp wordt meestal geleverd met originele verpakking en soms een transportpallet. Voor draagbare versies is een handgreep bevestigd. Raadpleeg de verpakking voor de exacte inhoud.

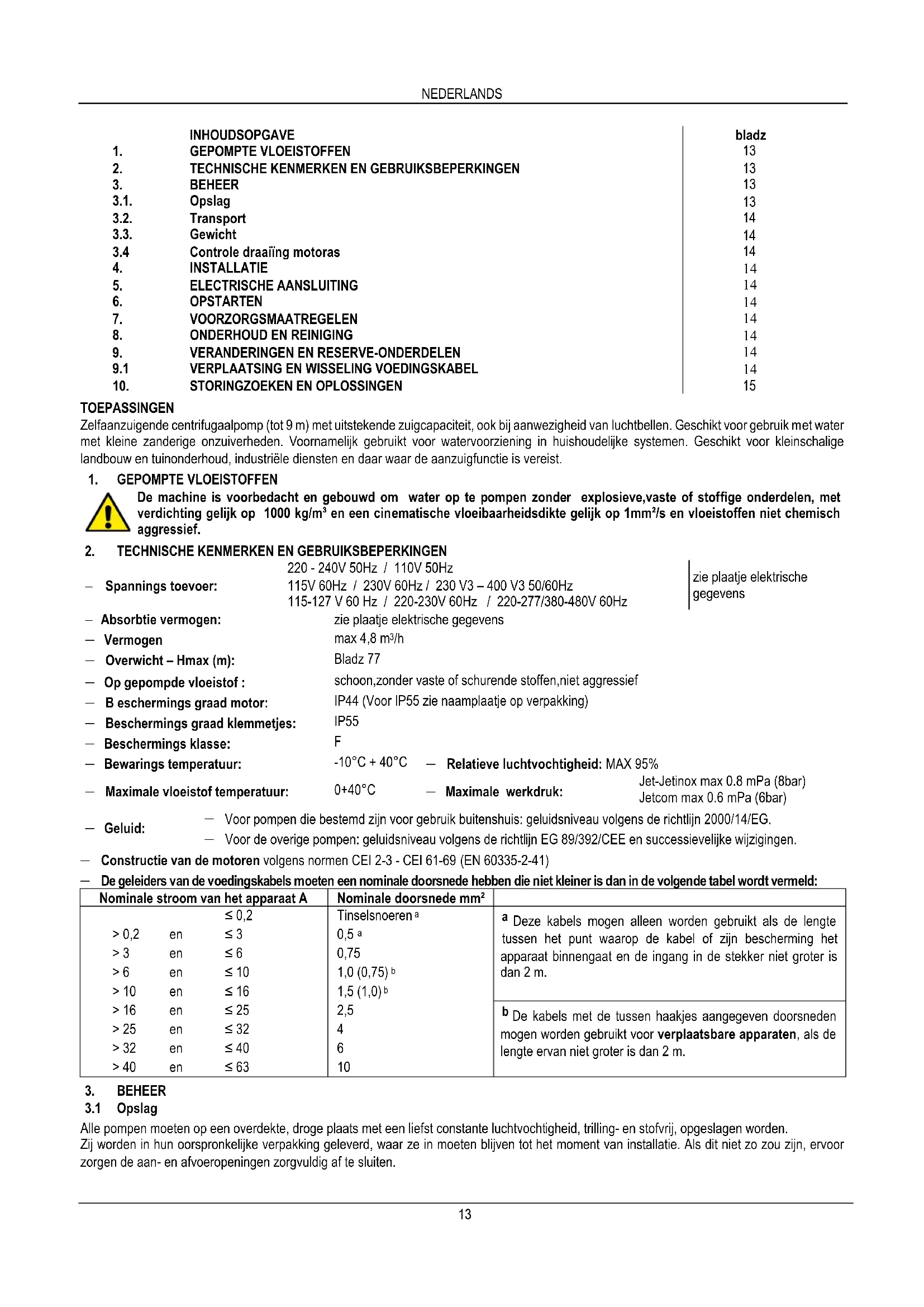

GEBRUIKSAANWIJZING Jet 132 M DAB

Zelfaanzugende centrifugaalpomp (tot 9 m) met uittstkende zuigcapaciteit, ook bij aanwezigheid van luchtbellen. Geschikt voor gebruik met water met keine zanderige onzuiverheden. Voornamelijk gebruikt voor watervoorzieing in huishoudelijkte systemen. Geschict voor kleinschalige landbouw en tuinonderhoud, industrielle Diensten en waar waar de aanzuigfunctie is vereist.

1. GEPOMPTE VLOEISTOFFEN

De machine is voorbedacht en gebouwd om water op te pompen zonder explosieve, vaste of stoffige onderdelen, met verdichting gelijk op 1000kg / m^3 en een cinematatische vloeibaarheidsdikte gelijk op 1mm^2 /s en vloeistoffen nicht chemisch aggressief.

zieplaatje elektrische gegevens

Absorbtie vermogen: sie plaatje elektrische gegevens

Vermogen max 4,8 m³/h

Overwicht-Hmax (m): Bladz 77

Op gesompde vloeistof : schoon, zonder vaste of schurende stoffen, Niet aggressief

B eschermings graad motor: IP44 (Voor IP55 die naamplaatje op verpakking)

— Beschermings graad klemmetjes: IP55

-Bewarings temperatuur: -10^ + 40^ Relatieve luchtvochtigheid: MAX 95%

Maximale vloeistof temperatuur: 0 + 40^ Maximale werkdruk: Jetcom max 0.6 mPa (6bar)

Geluid: - Voor pompen die bestem zich voor gebruik buitenshuis: geluidsniveau volgens de richtlij 2000/14/EG.
Gulal

• Constructie van de motoren volgens normen CEI 2-3-CEI 61-69 (EN 60335-2-41)
• De geleiders van de voedingskabels要去en een nominale doorsnede hebben die nicht kleiner is dan in de volgende tabel worden vermeld:

Nominale stroom van het apparaat A		Nominale doorsnede mm2
	≤0,2	Tinselsnoeren a	a Deze kabels mogen alleen worden gezruikt als de lenghteussen het punt waarop de kabel of zich bescheming hetapparaat binnengaat en de ingang in de stekker nicht groter isdan 2 m.
>0,2	en ≤3	0,5 a
>3	en ≤6	0,75
>6	en ≤10	1,0 (0,75)b
>10	en ≤16	1,5 (1,0)b
>16	en ≤25	2,5	b De kabels met de+tussen haakjes aangegeven doorsnedenmogen worden gezruikt voor verplaatsbare apparaten, als delengte ervan Niet groter is dan 2 m.
>25	en ≤32	4
>32	en ≤40	6
>40	en ≤63	10

3. BEHEER

3.1 Opslag

Alle pompen moeten op een overdekte, droge plaat met een liefst constante luchtvochtigheid, trilling- en stofvrij, opgeslagen worden. Zij worden in hun oorspronkelijke verpakking geleverd, waar ze in moeten blijven tot het moment van installmentie. Als dit Niet zo zou zichen,ervoorn zorgen de aan- en afvoeropingen zorgvuldig af te sluiten.

3.2 Transport

Vermijden de producten aan onnodig stoten en botsen te onderwerpen.

Om de eenheid op te tillen en te transporteren hefmachines en de (indien voorzien) standard bijgeleverde pallet gebruiken.

3.3 Gewicht

De sticker op de verpakking geeft het totaalgewicht van de electropomp aan.

3.4 Controle draaing motoras

Controleer voor het installereren van de pomp of de bewegende delen vrij kunner draaien. De ventilatorkap uit de houder van de achterste motorkap verwijden: met een schroevedraaier inwerken op de inkering in de motoras aan ventilatiezijde. In geval van blokkering lichtjes met een hamer op de schroevedraaier slaan. (AFB.A)

4. INSTALLATIE

De pompen können wat water bevatten dat achtergebleven is na het testen.

Wij adviseren om de pompen kort uit te spoelen met schoon water, alvorens hen definitief te installereren.

4.1 De elektropomp moet op een goed geventileerde en van onweer beschermde plaats geinstalleerd worden en met een ruimte van waar de temperatuur Niet boven de 40^ gaat.Afb.B
4.2 Een stevige bevestiging van de pomp op de fundering vergemakkelijk de absorbie van eventuele trillingen door het functioneren van de pompveroorzaakt.Afb.C
4.3 Voorkomen dat de metallische buizen te veel inpansingen op de pompuitmond doorbrengen, om de mogelijkheden van verwormingen en breuken weg te nemen.Afb.C
4.4 De handgreep voor het heffen en het transport要去 als aanwezig en goed aan de steun bevestigd zijn bij alle pompen van de draagbare versie.
4.5 Bij pompen die bestemd zijn voor gebruik in fonteinen buitenshuis, in tuinvijvers of op soortgelijkeplaatsen,要去 de pomp gevoed worden door middel van een circuit dat voorzien is van een inrichting met differentieelstroom, waarvan de nominale functionele differentieelstroom Niet hoger mag�n dan 30mA

Let op: altijd de veiligheidsnormen in acht nemen!

Het elektrische schema goed navolgen die aan de binnenkant van de klemmendoos is aangegeven.

5.1 In de vaste installaties voorzien de Internationale Normen het gebruik van doorkiesknopen met een zekeringshouser basis.

5.2 De monofase motoren zich van een ingebouwde amperometrische bescherming voorzien aan het net direkt verbonden. De driefasemotoren要去en worden beveiligd met een automatische schakelaar (b.v. magnetothermische schakelaar) die is afgesteld volgens de nominale gegevens van de elektropomp.

5.3 In het voedingsnet要去en inrichting zijn opgenomen dat een volledige afkoppeling verzekert in omstandigheden van overspanningscategorie III.

6. OPSTARTEN

De pomp nicht starten zonder.Deze helemaal met vloeistof gemuld te hebben.

Voor het starten nagaan dat de pomp op de juiste manier is uitergerust, voorzien aan zichn volledige vulling met schone water, bij de bijpassende gaatje, na de vullingdop te hebben verwijderd die op het pompgedeelte geplaatst is. (afb.F) Een droge functionering brengt onherstelbare schade aan de mechanische houding. De oplaaddop za daarna zorgzaam wee aangedraaid moeten worden.

6.2 Spanning toevoeren en, voor de driefase versie, de juiste draairichting, dat, wanner men aan de ventiel kant kijk met richting van de klok mee moet gaan. Afb.G. Anders twee willekeurige fasesgeleiders door elkaar andersom doe,na de elektropomp uit de spanning te hebben gedaan.

7.1 De elektropomp moet nooit met meer dan 20 starten per uwel belast worden om de motor Niet met teveel thermische aansporingen te belasten.

7.2 Het wee in werking stellen na een lange onbruiktijd, vereist het herhalen van de bovengenoemde handelingen.

7.3 Het is altijd goede regel de pomp zo naast mogelijk bij de op te pompen vloeistof te plaatsen (Afb.l - Bladz 74)

8. ONDERHOUD EN REINIGING

De elektrupomp kan alleen door gekwalificeerd personeel uit elkaar gehaald worden die in bezit zich van vereiste eisen door de specifieke normen aangegeven. In ieder geval要去en al de reparaties en onderhouds ingren plaatvinden alleen na dat de pomp uit het voedingsnet is gekoppeld.

9. VERANDERINGEN EN RESERVE-ONDERDELEN

Iedere van tevoren Niet toegestane wijziging, haalt het constructie bedrijf van iedere veraantwoording af.

Als de voedingskabel van dit apparaat beschadigd is, dient de reparatie te worden uitgevoerd door gespecialiseerd personeel, om alle risico's te vermijden.

9.1 VERPLAATSING EN WISSELING VOEDINGSKABEL

Voor het doorgaan moet men zich verzekeren dat de elektropomp Niet met het voedingsnet is aangesloten.

Voor de versie zonder drukker: De klemdekker verplaatsen door zichen vier bouteu los te make. De drie klemmetjes L - N - los draaien en zo ook de bruine draad losrijgen, de blauwe en de gele-groene draad, uit de voedingskabel, na de drukker los te hebben gemaakt.

Versie met drukker soort TELEMECANIQUE / SQUARE D - TELEMECANIQUE / ITALTECNICA:

• kabelstuk met drukkerstekker: de drukker boutdeksel losaken met behulp van een schroevendraaier en de deksen verplaatsen door het loshaken van de drukker basis. De gele-groene draad wegrijgen door de aan de linker zijde geplaatste aard klemmetje los te schroeven. Wegrijgen, aandezelfde kant, de blauwe en bruine draad van hun bijpassende klemmetjes, door de op deze geplaatste bouten, los te make. De drukkerkabel bout op de linker zijde losaken en de zo losverbonden kabel wegrijgen.
• kabelstuk van drukker tot klemmetjes: de bout van de dekseldrukker met behulp van een schroevendraaier losmaken en de deksel loshaken uit de drukkerbasis. De gele-groene draad losrijgen door het aardklemmetje aan de rechter zijde los te makeen. Los rijgen, altijd opdezelfde kant, de blauwe en de bruine draad uit de bijpassende klemmetjes, door het losdraaien van de op deze geplaatste bouten los te makeen. De bout van de drukkerkabel van de drukker losmaken op de rechter zijde en de losverbonden kabel wegrijgen. Verplaatsen de klemmetjesdekker, zichn vier bouten losdraaien. De drie klemmetjes L - N - losdraaien en de drie draden, bruin, blauw en geel-groen, uit de drukker afkomstige, losrijgen, na de kabeldrukker los te hebben gemaakt.

Het verwisselen van de voedingskabel moet door middel van een kabel van hetzelfde type gebeuren (vb.H05 RN-F of H07 RN-F volgens installmente) en met hetzelfde uiteinde, volgens de omgekeerde werkvolgorde voor de demontage.

OPLETTEN: aan de hand van de installmenten in geval van pompen zonder kabel, voedings kabel voorbereiden H05 RN-F type voor binnen gebruik en H07 RN-F type voor buiten gebruik, compleet met stekker (EN 60335-2-41). Voor voedingskabels zonder stekker要去 een afkoppelinrichting van het voedingsnet worden voorzien (bijvoorbeeld een magnetothermische schakelaar) met scheiding tussen de contacten van minstens 3mm per pool.

10. STORINGZOEKEN EN OPLOSSINGEN

ONGEMAKKEN	ONDERZOEKEN (mogelijk oorzaak)	OPLOSSINGEN
1. De motor start nicht en maakt geen lawaai.	A. Elektrische aansluitingen nagaan.B. Nagaan dat de motor onder druk staat.C. De beschermings zekeringen.	C. Indien verbrandt verzangen.N.B.: het heventueel zich direkt herhalen van het mancament kan beteken dat de motor in kortsluiting staat.
2. De motor start nicht maar doet lawaai.	A. Zich verzekeren dat de netspanning overeenkomt met datgene wat er op het naamplaatje staat.B. Nagaan dat de aansluitingen goed+zijn.C. Op de klemmen nagaan de aanwezigheid van alle fases (3 ~).D. Onderzoek waar moglike verstoppen van de motor of van de pomp.E. Nagaan de toestand van de condensator.	B. Eventuele fouten corregeren.C. Anders de afwezige fase herstellen.D. Verstoppingen verwijderen.E. De condensator verrang.
3. De motor draait moeilijk.	A. Zich verzen dat er geen onvoldoende voedings spanning is.B. Nagaan möglich wrifingen:tussen de bewegende en vaste delen.	B. Zorgen om de wrijfinges oorzaken op te sporen.
4. De pomp werkt.	A. De pomp is Niet correct aangesloten.B. De correcte draairichting in deriefase motoren nagaan.C. Onvoldoende diameter van de opzuigingsbuis.D. Verstopte bodemklep.	A. De pomp met water vullen en de opzuigibsuis, indien Niet zelfvissend, dan met de opzuiging doorgaan.B. Onderling twee voedings draden verwisselen.C. Buis verzangen met een van grotere diameter.D. Deze schoonmakers.
5. De pomp vist nicht.	A. De opzuigbinguis of de bodemklep zuigen luht.B. De negatieve helling van de opzuigingsbuis vergemakkelijk de vorming van luchtzakken.	A. Het ongemak verwijderen en de handling herhalen.B. De helling van de buis herstellen.
6. De pomp voert een onvoldoende druk uit.	A. De voetklep is verstopt.B. De draaier is versleten of verstopt.C. Opzuigbinguis met onvoldoende diameter.D. De correcte draairichting nagaan in deriefase motoren.	A. Deze schoonmakers.B. De verstoppingen verwijderen of de versleten delen verrangen.C. De buis verzangen met een van grotere diameter.D. Onderling twee voedingsdraden verwisselen.
7. De pomp trit met een rumoerige geluid.	A. Nagaan dat de pomp en de buizen goedzijn aangesloten.B. De pomp heeft een holte d.w.z. er is meer watwr nodig dan opgepompd kan worden.C. De pomp werkt meer dan wat aangegeven staat.	A. Metmeer zorg de losgekomaken delen vastmaken.B. De opzuiginnings hoogte beperken of drukbelasting controllederen.C. Kan nuttgijken de belasting te beperken.
