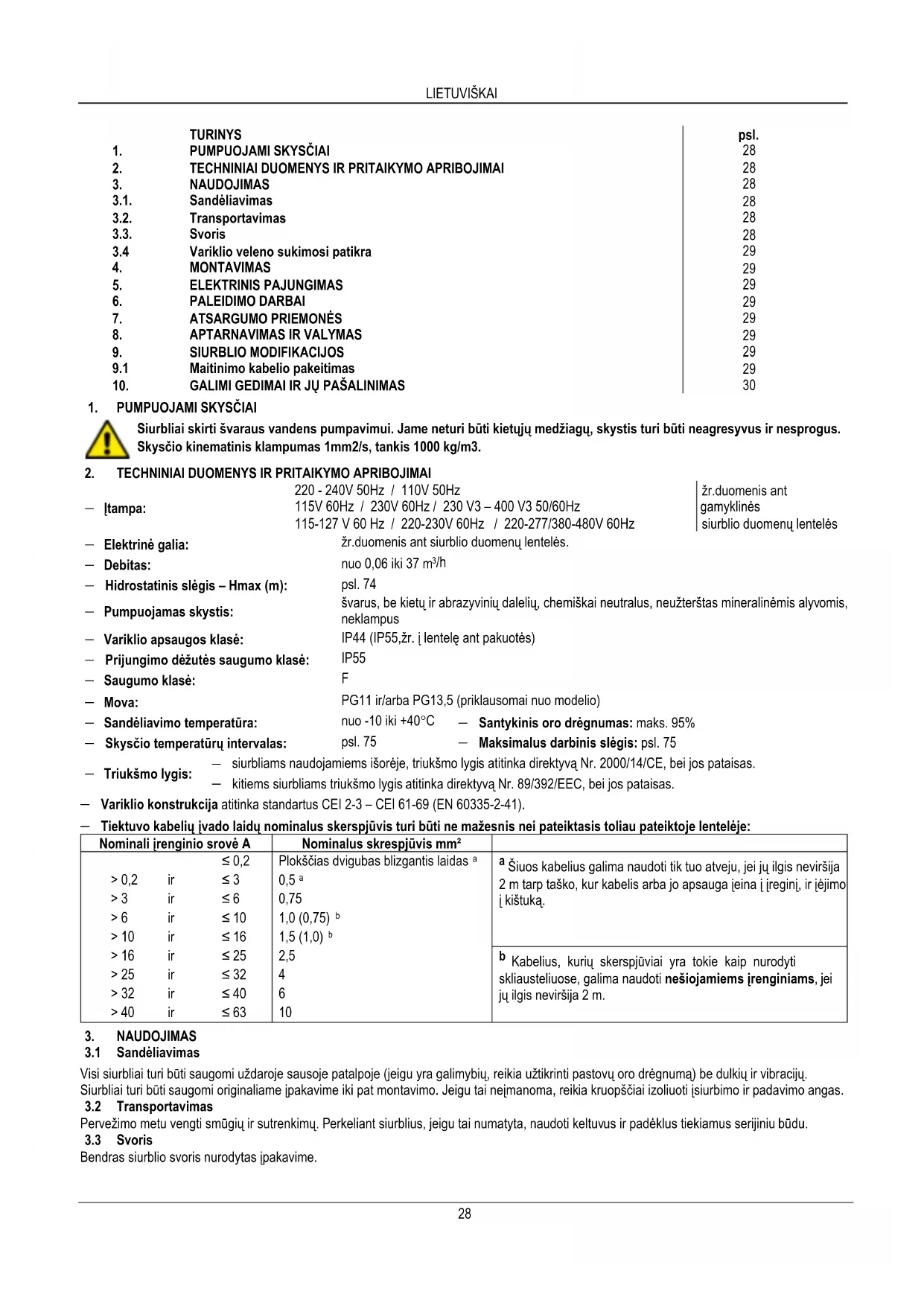

NAUDOJIMO INSTRUKCIJA EuroInox 30/50 M DAB

Siurbliai skirti švaraus vandens pumpavimui. Jame neturi būti kietųjų medžiagų, skystis turi būti neagresyvus ir nesprogus. Skysčio kinematinis klampumas 1mm2/s, tankis 1000 kg/m3.

115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz 115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz žr.duomenis ant gamyklinės siurblio duomenų lentelės − Elektrinė galia: žr.duomenis ant siurblio duomenų lentelės. − Debitas: nuo 0,06 iki 37 m

− Hidrostatinis slėgis – Hmax (m): psl. 74 − Pumpuojamas skystis: švarus, be kietų ir abrazyvinių dalelių, chemiškai neutralus, neužterštas mineralinėmis alyvomis, neklampus − Variklio apsaugos klasė: IP44 (IP55,žr. į lentelę ant pakuotės) − Prijungimo dėžutės saugumo klasė: IP55 − Saugumo klasė:

− Mova: PG11 ir/arba PG13,5 (priklausomai nuo modelio) − Sandėliavimo temperatūra: nuo -10 iki +40°C − Santykinis oro drėgnumas: maks. 95% − Skysčio temperatūrų intervalas: psl. 75 − Maksimalus darbinis slėgis: psl. 75 − Triukšmo lygis:

siurbliams naudojamiems išorėje, triukšmo lygis atitinka direktyvą Nr. 2000/14/CE, bei jos pataisas. − kitiems siurbliams triukšmo lygis atitinka direktyvą Nr. 89/392/EEC, bei jos pataisas. − Variklio konstrukcija atitinka standartus CEI 2-3 – CEI 61-69 (EN 60335-2-41). − Tiektuvo kabelių įvado laidų nominalus skerspjūvis turi būti ne mažesnis nei pateiktasis toliau pateiktoje lentelėje: Nominali įrenginio srovė A Nominalus skrespjūvis mm²

≤ 0,2 Plokščias dvigubas blizgantis laidas

Šiuos kabelius galima naudoti tik tuo atveju, jei jų ilgis neviršija 2 m tarp taško, kur kabelis arba jo apsauga įeina į įreginį, ir įėjimo į kištuką. > 0,2 ir ≤ 3 0,5

Kabelius, kurių skerspjūviai yra tokie kaip nurodyti skliausteliuose, galima naudoti nešiojamiems įrenginiams, jei jų ilgis neviršija 2 m. > 25 ir ≤ 32

Sandėliavimas Visi siurbliai turi būti saugomi uždaroje sausoje patalpoje (jeigu yra galimybių, reikia užtikrinti pastovų oro drėgnumą) be dulkių ir vibracijų. Siurbliai turi būti saugomi originaliame įpakavime iki pat montavimo. Jeigu tai neįmanoma, reikia kruopščiai izoliuoti įsiurbimo ir padavimo angas.

Transportavimas Pervežimo metu vengti smūgių ir sutrenkimų. Perkeliant siurblius, jeigu tai numatyta, naudoti keltuvus ir padėklus tiekiamus serijiniu būdu.

Variklio veleno sukimosi patikra Prieš įrengiant siurblį įsitikinkite, kad besisukančios dalys juda laisvai. Kad tai patikrintumėte, reikia nuimti ventiliatoriaus dangtį, kuris yra variklio gale. Įstatykite atsuktuvą į variklio velene esančią įpjovą ir pasukite darbo ratą. Jei jis užstrigęs, atsargiai pasukite atsuktuvą, ir švelniai pakalkite per jį plaktuku. (kaip parodyta pav. A)

Po bandymo siurblyje gali būti likę šiek tiek vandens. Prieš galutinį sumontavimą rekomenduojame jį praskalauti švariu vandeniu.

Siurblį reikia įrengti gerai vėdinamoje patalpoje, apsaugotoje nuo nepageidaujamų oro sąlygų. Temperatūra joje neturi viršyti 40°C. (žr. Pav. B)

Variklio ir laikančiojo paviršiaus sujungimas absorbuoja bet kokias, siurblio sukeltas vibracijas. (pav. C).

Įsitikinkite, kad atraminiai vamzdžiai turi atskirus įtvirtinimus, ir jie nesukelia papildomų įtempimų ar įtrūkimų siurblio korpuse (pav.C)

Kėlimo ir nešiojimo rankenėlė turi būti visuomet pritvirtinta prie korpuso visiems nešiojamiems siurbliams.

Siurbliai, kurie bus naudojami lauko fontanams, vandens telkiniams, sodams ar panašioms vietoms, - tokie siurbliai turi būti maitinami nuo diferencialinės srovės įrenginio, kurio diferencialinė veikimo nominalinė srovė neviršys 30 mA.

ELEKTRINIS PAJUNGIMAS : Dėmesio! Visada laikykitės saugaus darbo taisyklių !

Tiksliai laikykitės laidų sujungimų schemos esančios pajungimo dėžutėje.

Pagal tarptautinius standartus stacionarūs įrengimai turi būti jungiami per atskyriklius su tirpiais saugikliais.

Visi vienfaziai varikliai yra komplektuojami su šiluminiais saugikliais ir prie tinklo gali būti jungiami tiesiogiai. Trifazius variklius reikia apsaugoti automatiniu jungikliu (pvz., magnetoterminiu), sukalibruotu pagal elektrinio siurblio duomenų plokštę. Maitinimo tinkle turi būti numatytas jungiklis, kuris užtikrins visišką atjungimą nuo tinklo esant per aukštai III kategorijos įtampai.

Prieš paleidžiant siurblį, pilnai užpildykite sistemą vandeniu.

Prieš paleidžiant siurblį, įsitikinkite, kad jis yra tinkamai paruoštas darbui. Siurblį žpildykite vandeniu per užpildymo angą, esančią siurblio korpuse (pav. F) Sauso paleidimo atveju yra nepataisomai sugadinami mech. sandarinimai.

Įjunkite siurblį ir patikrinkite ar variklis sukasi teisinga kryptimi - pagal laikrodžio rodyklę žiūrint į variklį iš darbo rato pusės (G pav.). Jeigu trifaziame variklyje sukimosi kryptis yra neteisinga, išjunkite siurblį iš tinklo ir sukeiskite dviejų laidų sujungimus skydelyje.

Siurblio negalima paleisti daugiau negu 20 kartų per valandą, nes perkais variklis.

Kai siurblys paleidžiamas po ilgo neveikimo periodo, atliekamos visos aukščiau išvardintos operacijos.

Rekomenduojama siurblį pastatyti kuo arčiau siurbiamo skysčio. (I pav. – psl.74)

Siurblys gali būti ardomas tiktai kvalifikuoto personalo. Visi prie siurblio atliekami darbai atliekami tik atjungus įtampą.

Visos atliktos, iš anksto nesuderintos siurblio modifikacijos atleidžia gamintoją nuo atsakomybės.

Pažeidus šio įrenginio maitinimo kabelį, jį turi pakeisti tik kvalifikuoti darbuotojai, tam, kad išvengti bet kokių pavojų.

Maitinimo kabelio pakeitimas Prieš pradedant įsitikinkite, kad variklis atjungtas nuo tinklo. Siurbliams be slėgio relės: Atsukę keturis varžtus, nuimkite kondensatoriaus dangtį . Atsukę tris įvadus L - N - , atjunkite rudą, mėlyną, geltonai – žalią laidus, atleiskite įvorę. TELEMECANIQUE / SQUARE D – TELEMECANIQUE / ITALTECNICA tipo slėgio relė: − Slėgio relė su kištukiniu lizdu: atsuktuvu atsukite varžtus ir nuimkite dangtį. Ištraukite geltonai – žalią laidą,atsukę varžtą iš kairės pusės. Toje pačioje pusėje, ištraukite mėlyną ir rudą laidus, iš atitinkamų įvadų. Išimkite laidus, kurie yra atjungti nuo įtampos. − Laidas, nuo slėgio relės, į įvadų dėžę: atsuktuvu atsukite varžtus ir nuimkite dangtį. Ištraukite geltonai – žalią, mėlyną, rudą laidus, iš atitinkamų įvadų. Pašalinkite blokavimo įvado laidą, atpalaidavę atitinkamu varžtus. Ištraukite laidą, kuris yra atjungtas nuo įtampos. Atsukę keturis varžtus , nuimkite įvadų dėžės dangtį . Atlaisvinę įvorę , atsukite tris įvadus L - N - ir atjunkite rudą, mėlyną ir geltonai – žalią laidus. Keičiamas maitinimo kabelis turi būti to paties tipo (pvz. H05 RN-F arba H07 RN-F, priklausomai nuo montavimo vietos) pajungiant tais pačiais antgaliais, kaip ir prieš išardant.LIETUVIŠKAI

DĖMESIO: priklausomai nuo montavimo vietos ir nuo to ar siurblys turi maitinimo kabelį, vidaus naudojimui parinkite H05 RN-F, o išorės naudojimui H07 RN-F tipo kabelius su kištukais. Siurbliams su kabeliais be kištukų, atjungimui nuo tinklo sumontuokite jungiklį (pvz. magnetinį) su nemažiau kaip 3 mm atstumu tarp kontaktų.

1. Siurblys nepasileidžia ir nesigirdi

jokių triukšmų. A. Patikrinti elektrinius sujungimus. B. Patikrinti ar užmaitintas variklis. C. Patikrinkite saugiklius. C. Jeigu saugikliai sudegę, pakeiskite juos. Jeigu gedimas pasikartoja nedelsiant, tai reiškia, kad variklyje yra trumpas jungimas.

2. Siurblys nepasileidžia, bet girdisi

triukšmai. A. Patikrinkite ar tinklo įtampa sutampa su nurodyta ant gamyklinės siurblio duomenų lentelės. B. Patikrinkite ar teisingi elektriniai sujungimai. C. Patikrinkite ar prijungimo dėžutėje yra visos 3 fazės. D. Patikrinkite galimus užblokavimus siurblyje arba variklyje. E. Patikrinkite kondensatoriaus būklę.

B. Ištaisykite klaidas. C. Atstatykite trūkstamas fazes. D. Pašalinkite užblokavimus. E. Pakeiskite kondensatorių.

3. Sunkiai sukasi variklis.

A. Patikrinkite įtampą, kuri gali būti nepakankama.

Patikrinkite ar judančios dalys nesiliečia su nejudančiomis.

B. Pašalinkite lietimosi priežastį.

4. Siurblys nesiurbia.

A. Siurblys neteisingai užpildytas. B. Patikrinkite sukimosi kryptį (trifaziams varikliams). C. Nepakankamas pasiurbimo vamzdžio diametras. D. Užblokuotas atbulinis vožtuvas.

B. Jeigu reikia, sukeiskite dvi fazes. C. Pakeiskite pasiurbimo vamzdį didesnio skersmens vamzdžiu. D. Išvalykite atbulinį vožtuvą.

5. Siurblys neužsipildo.

A. Pasiurbimo vamzdis arba atbulinis vožtuvas gaudo orą. B. Žemėjantis pasiurbimo vamzdžio nuolydis sąlygoja oro tarpų susidarymą. A. Pašalinkite priežastis ir iš naujo užpildykite.

B. Pataisykite pasiurbimo vamzdžio nuolydį.

6. Nepakankamas srautas.

A. Užblokuotas atbulinis vožtuvas. B. Susidėvėjęs arba užblokuotas darbo ratas. C. Nepakankamas pasiurbimo vamzdžio skersmuo. D. Patikrinkite sukimosi kryptį (trifaziams varikliams). A. Išvalykite atbulinį vožtuvą. B. Pašalinkite užsikimšimus arba pakeiskite susidėvėjusias dalis. C. Pakeiskite pasiurbimo vamzdį didesnio skersmens vamzdžiu. D. Jeigu reikia, sukeiskite dvi fazes.

7. Siurblys dirba triukšmingai ir

vibruoja. A. Patikrinkite ar vamzdžiai ir siurblys stipriai pritvirtinti. B. Jeigu siurblys kavituoja, tai reiškia, kad vandens pareikalavimas yra didesnis, nei galimas siurbti.

Siurblys dirba virš parametrų nurodytų ant gamyklinės siurblio duomenų lentelės. A. Stipriai pritvirtinkite laisvas detales.

B. Sumažinkite pasiurbimo aukštį arba patikrinkite apkrovimo nuostolius.

Gali būti naudinga apriboti paduodamą srautą.ROMANA
