Marque	DAB
Modèle	Jet 82 M
Type de produit	Pompe centrifuge auto-amorçante
Applications	Alimentation hydrique domestique, agriculture à petite échelle, jardinage, services industriels limités
Liquides pompés	Eau propre sans corps solides ni abrasifs, non agressive chimiquement
Tension d'alimentation	220-240 V 50 Hz (autres tensions selon la plaque signalétique)
Débit maximal	4,8 m³/h
Hauteur d'aspiration maximale	9 m (auto-amorçante)
Pression de service maximale	0,8 MPa (8 bar)
Degré de protection du moteur	IP44 (IP55 selon la plaque)
Classe du moteur	F
Température maximale du liquide	40 °C
Amorçage	Remplir d'eau avant la mise en marche ; auto-amorçante jusqu'à 9 m
Protection thermique	Incorporée (moteur monophasé)
Démarrages horaires maximaux	20
Stockage	Endroit couvert, sec, humidité constante, dans l'emballage d'origine
Installation	Lieu bien aéré, protégé des intempéries, température ambiante ≤ 40 °C
Maintenance	Réservée à du personnel spécialisé ; toujours débrancher la pompe avant toute intervention
Câble d'alimentation	Type H05 RN-F (intérieur) ou H07 RN-F (extérieur)

FOIRE AUX QUESTIONS - Jet 82 M DAB

Comment amorcer la pompe Jet 82 M ?

Avant la mise en marche, retirez le bouchon de remplissage sur le corps de pompe et remplissez-la d'eau propre. Revissez soigneusement le bouchon. La pompe est auto-amorçante jusqu'à 9 mètres de hauteur d'aspiration. Un fonctionnement à sec peut endommager le joint d'étanchéité mécanique.

Que faire si le moteur ne démarre pas et ne fait aucun bruit ?

Vérifiez les connexions électriques, la tension d'alimentation et les fusibles de protection. Si les fusibles sautent à nouveau, cela peut indiquer un court-circuit dans le moteur.

Que faire si la pompe ne refoule pas d'eau ?

Vérifiez que la pompe a été correctement amorcée. Pour les moteurs triphasés, contrôlez le sens de rotation (doit être horaire vu du ventilateur). Assurez-vous que le tuyau d'aspiration a un diamètre suffisant et que le clapet de pied n'est pas obstrué.

Pourquoi le débit est-il insuffisant ?

Les causes possibles sont : un clapet de pied bouché, une roue usée ou obstruée, un tuyau d'aspiration trop petit, ou un mauvais sens de rotation (moteur triphasé). Nettoyez ou remplacez les pièces défectueuses et intervertissez deux phases si nécessaire.

Que faire si la pompe vibre ou fait un bruit anormal ?

Vérifiez que la pompe et les tuyaux sont solidement fixés. Les vibrations peuvent être dues à la cavitation (demande d'eau trop élevée) ou à un fonctionnement hors des limites spécifiées. Réduisez la hauteur d'aspiration ou limitez le débit en refoulement.

Quelles sont les tensions d'alimentation possibles ?

La pompe est disponible en plusieurs tensions selon la version : 220-240 V 50 Hz, 110 V 50 Hz, 115 V 60 Hz, 230 V 60 Hz, 230 V3 – 400 V3 50/60 Hz, etc. Consultez la plaque signalétique de votre appareil pour connaître la tension exacte.

Quel type de liquide peut être pompé avec la Jet 82 M ?

La pompe est conçue pour pomper de l'eau propre, sans substances explosives, particules solides ou fibres. Les liquides ne doivent pas être agressifs chimiquement. La densité maximale est de 1000 kg/m³ et la viscosité cinématique de 1 mm²/s.

Comment remplacer le câble d'alimentation ?

Débranchez la pompe. Ouvrez le couvercle de la boîte à bornes, dévissez les bornes L, N et terre, puis desserrez le serre-câble. Extrayez l'ancien câble et installez un câble de même type (H05 RN-F ou H07 RN-F) en suivant l'ordre inverse. Pour les versions avec pressostat, suivez la procédure spécifique décrite dans la notice.

Quelle est la pression de service maximale de la pompe ?

Pour les modèles Jet et Jetinox, la pression maximale est de 0,8 MPa (8 bar). Pour les modèles Jetcom, elle est de 0,6 MPa (6 bar). Ne dépassez pas ces limites pour éviter tout risque de dommage.

Comment stocker la pompe lorsqu'elle n'est pas utilisée ?

Stockez la pompe dans son emballage d'origine, dans un endroit couvert, sec, à l'abri des vibrations et de la poussière. L'humidité relative doit être inférieure à 95 % et la température entre -10 °C et +40 °C. Si elle est hors de l'emballage, bouchez les orifices d'aspiration et de refoulement.

MODE D'EMPLOI Jet 82 M DAB

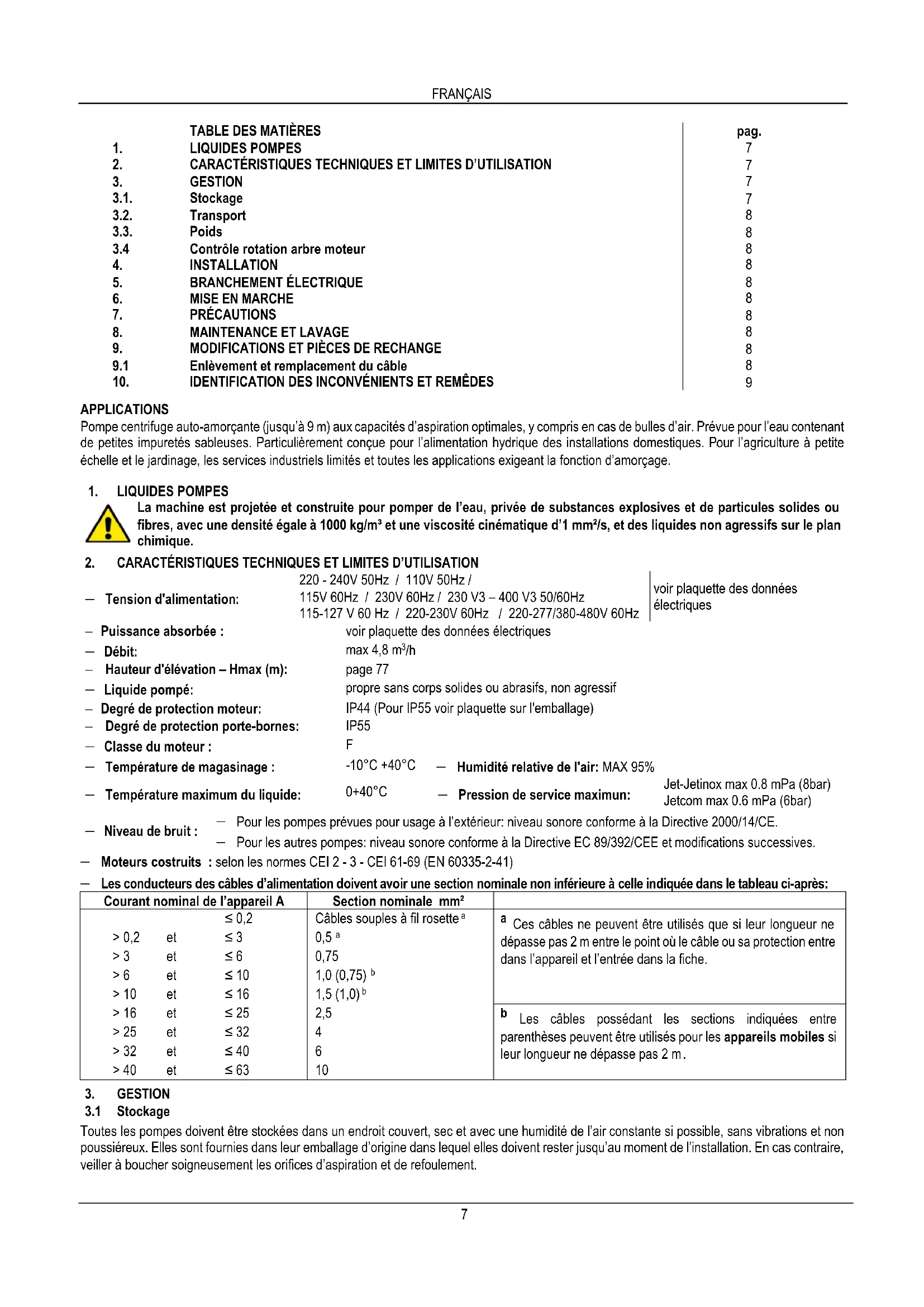

	TABLE DES MATIÈRES	pag.
1.	LIQUIDES POMPES	7
2.	CARACTÉRISTIQUES TECHNIQUES ET LIMITES D'UTILISATION	7
3.	GESTION	7
3.1.	Stockage	7
3.2.	Transport	8
3.3.	Poids	8
3.4	Contrôle rotation arbre moteur	8
4.	INSTALLATION	8
5.	BRANCHEMENT ÉLECTRIQUE	8
6.	MISE EN MARCHE	8
7.	PRÉCAUTIONS	8
8.	MAINTENANCE ET LAVAGE	8
9.	MODIFICATIONS ET PIÈCES DE RECHANGE	8
9.1	Enlèvement et remplacement du câble	8
10.	IDENTIFICATION DES INCONVÉNIENTS ET REMÊDES	9

APPLICATIONS

Pompe centrifuge auto-amorçante (jusqu'à 9 m) aux capacités d'aspiration optimales, y compris en cas de bulles d'air. Prévue pour l'eau contenant de petites impuretés sableuses. Particulièrement conçue pour l'alimentation hydrique des installations domestiques. Pour l'agriculture à petite échelle et le jardinage, les services industriels limités et toutes les applications exigeant la fonction d'amorçage.

1. LIQUIDES POMPES

La machine est projetée et construite pour pomper de l'eau, privée de substances explosives et de particules solides ou fibres, avec une densité égale à 1000 kg/m³ et une viscosité cinématique d'1 mm²/s, et des liquides non agressifs sur le plan chimique.

2. CARACTÉRISTIQUES TECHNIQUES ET LIMITES D'UTILISATION

	220 - 240V 50Hz / 110V 50Hz /		voir plaquette des données électriques
– Tension d'alimentation:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
– Puissance absorbée :	voir plaquette des données électriques
– Débit:	max 4,8 m^3/h
– Hauteur d'élévation – Hmax (m):	page 77
– Liquide pompé:	propre sans corps solides ou abrasifs, non agressif
– Degré de protection moteur:	IP44 (Pour IP55 voir plaquette sur l'emballage)
– Degré de protection porte-bornes:	IP55
– Classe du moteur :	F
– Température de magasinage :	-10^ +40^	– Humidité relative de l'air: MAX 95%
– Température maximum du liquide:	0+40^	– Pression de service maximun:	Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— Pour les pompes prévues pour usage à l'extérieur: niveau sonore conforme à la Directive 2000/14/CE.

— Pour les autres pompes: niveau sonore conforme à la Directive EC 89/392/CEE et modifications successives.

— Moteurs costruits : selon les normes CEI 2 - 3 - CEI 61-69 (EN 60335-2-41)

— Les conducteurs des câbles d'alimentation doivent avoir une section nominale non inférieure à celle indiquée dans le tableau ci-après:

Courant nominal de l'appareil A			Section nominale mm^2
		≤ 0,2	Câbles souples à fil rosette ^a	^a Ces câbles ne peuvent être utilisés que si leur longueur ne dépasse pas 2 m entre le point où le câble ou sa protection entre dans l'appareil et l'entrée dans la fiche.
>0,2	et	≤ 3	0,5 ^a
>3	et	≤ 6	0,75
>6	et	≤ 10	1,0 (0,75) ^b
>10	et	≤ 16	1,5 (1,0) ^b
>16	et	≤ 25	2,5	^b Les câbles possédant les sections indiquées entre parenthèses peuvent être utilisés pour les appareils mobiles si leur longueur ne dépasse pas 2 m.
>25	et	≤ 32	4
>32	et	≤ 40	6
>40	et	≤ 63	10

3. GESTION

3.1 Stockage

Toutes les pompes doivent être stockées dans un endroit couvert, sec et avec une humidité de l'air constante si possible, sans vibrations et non poussiéreux. Elles sont fournies dans leur emballage d'origine dans lequel elles doivent rester jusqu'au moment de l'installation. En cas contraire, veiller à boucher soigneusement les orifices d'aspiration et de refoulement.

3.2 Transport

Eviter de soumettre les produits à des chocs inutiles et à des collisions.

Pour le levage et le transport du groupe, se servir de chariots élévateurs en utilisant la palette fournie de série (si elle est prévue).

3.3 Poids

L'étiquette adhésive située sur l'emballage indique le poids total de l'électropompe.

3.4 Contrôle rotation arbre moteur

Avant d'installer la pompe, il faut contrôler que les parties en mouvement tournent librement. Dans ce but enlever la protection ventilateur de l'emplacement du couvercle arrière du moteur; agir avec un turnevis dans la fente prévue à cet effet sur l'arbre moteur, côté ventilation. En cas de blocage, tourner le tournevis en frappant légèrement sur celui-ci avec un marteau. Fig. A

4. INSTALLATION

Les pompes peuvent contenir des petites quantités d'eau résiduelle provenant des essais de fonctionnement.

Nous conseillons de les laver rapidement avec de l'eau propre avant l'installation définitive.

4.1 L'électropompe doit être installée dans un lieu bien aéré, protégé contre les intempéries et avec une température ambiante ne dépassant pas 40°C. Fig. B

4.2 Un solide ancrage de la pompe à la base d'appui favorise l'absorption d'éventuelles vibrations créées par le fonctionnement de la pompe. Fig. C

4.3 Eviter que les tuyauteries métalliques transmettent des efforts excessifs aux brides de la pompe pour ne pas créer de déformations ou de ruptures. Fig. C

4.4 Dans toutes les pompes prévues pour la version portable la poignée pour le soulèvement et le transport doit toujours être présente et bien fixée au support.

4.5 Pour les installations destinées à être utilisées dans les fontaines pour usage extérieur, dans les bassins de jardin et dans des endroits similaires, la pompe doit être alimentée au moyen d'un circuit muni d'un dispositif de protection différentielle avec courant nominal de déclenchement ne dépassant pas 30 mA.

5. BRANCHEMENT ÉLECTRIQUE:

Attention: respecter toujours les normes de sécurité!

Respecter rigoureusement les schémas électriques se trouvant à l'intérieur du de la boîte à bornes

5.1 Dans les installations fixes, les Normes Internationales prévoient l'emploi d'interrupteurs disjoncteurs avec base porte-fusibles.

5.2 Les moteurs monophasés sont munis de protection thermique ampèremétrique incorporée et peuvent être raccordés directement au secteur. Les moteurs triphasés doivent être protégés à l'aide d'un interrupteur automatique (ex. magnétothermique) étalonné suivant les données de plaque de l'électropompe.

5.3 Le réseau d'alimentation doit prévoir un dispositif assurant la coupure complète dans les conditions de la catégorie de surtensions III.

6. MISE EN MARCHE

6.1

Avant la mise en marche, contrôler que la pompe est régulièrement amorcée en effectuant son remplissage, avec de l'eau propre, à travers le trou prévu à cet effet sur le corps pompe, après avoir enlevé le bouchon de remplissage (Fig. F). Le fonctionnement à sec provoque des dommages irréparables au joint d'étanchéité mécanique. Le bouchon de remplissage devra être revissé soigneusement une fois l'opération terminée.

6.2 Donner la tension et contrôler, pour la version triphasée, le bon sens de rotation correspondant au sens des aiguilles d'une montre avec le moteur vu du côté ventilateur Fig. G. En cas contraire, intervertir deux conducteurs de phase, après avoir débranché électriquement la pompe.

7. PRÉCAUTIONS

7.1 L'électropompe ne doit pas être soumise à plus de 20 démarrages horaires de manière à ne pas exposer le moteur à des sollicitations thermiques excessives.

7.2 Pour mettre en marche la pompe après une longue inactivité, il faut répéter les opérations décrites ci-dessus

7.3 Il est toujours conseillé de positionner la pompe le plus près possible du liquide à pomper (Fig.1 – pag.74)

8. MAINTENANCE ET LAVAGE

L'électropompe ne peut être démontée que par du personnel spécialisé et qualifié en possession des caractéristiques requises par les normes spécifiques en la matière. Dans tous les cas, toutes les interventions de réparation et de maintenance doivent être effectuées seulement après avoir débranché la pompe.

9. MODIFICATIONS ET PIÈCES DE RECHANGE

Le Constructeur décline toute responsabilité en cas de modification non autorisée au préalable.

En cas d'endommagement du câble d'alimentation de cet appareil, la réparation doit être effectuée par du personnel spécialisé pour prévenir tout risque d'accident.

9.1 Enlèvement et remplacement du câble

Avant de procéder, contrôler que l'électropompe n'est pas raccordée au secteur.

Pour version sans pressostat: Enlever le couvercle de la boîte à bornes en dévissant les quatre vis qui s'y trouvent. Dévisser les bornes L - N - ⏻ et extraire le fil marron, le fil bleu et le fil jaune-vert, provenant du câble d'alimentation, après avoir desserré le serre-câble.

Version avec pressostat type TELEMECANIQUE / SQUARE D - TELEMECANIQUE / ITALTECNICA:

• Partie du câble du pressostat à la prise: dévisser la vis du couvercle du pressostat à l'aide d'un tournevis et enlever le couvercle en le décrochant de la base du pressostat. Extraire le fil jaune-vert en dévissant la borne de terre côté gauche et du même côté, le fil bleu et le fil marron des bornes respectives en desserrant les vis. Dévisser les vis du serre-câble du pressostat côté gauche et extraire le câble ainsi libéré.
• Partie du câble du pressostat à la boîte à bornes: dévisser la vis du couvercle pressostat à l'aide d'un tournevis et enlever le couvercle en le décrochant de la base du pressostat. Extraire le fil jaune-vert en dévissant la vis de terre côté droit et, toujours du même côté, le fil bleu et le fil marron des bornes respectives en desserrant les vis. Dévisser la vis serre-câble du pressostat côté droit et extraire le câble ainsi libéré. Enlever le couvercle de la boîte à bornes en dévissant les quatre vis qui s'y trouvent. Dévisser les bornes L - N - ⏻ et extraire le fil marron, le fil bleu et le fil jaune-vert, provenant du pressostat, après avoir desserré le serre-câble.

Le remplacement du câble d'alimentation doit être effectué en utilisant un câble du même type (par ex. H05 RN-F ou H07 RN-F selon l'installation) et ayant la même terminaison suivant l'ordre inverse au démontage.

ATTENTION: selon l'installation et en cas de pompes démunies de câbles, prévoir des câbles d'alimentation type H05 RN-F pour usage interne et type H07 RN-F pour usage externe, avec prise (EN 60335-2-41). Pour les câbles d'alimentation sans fiche, prévoir un dispositif disjoncteur (par ex. interrupteur magnétothermique) avec contacts de séparation d'au moins 3 mm pour chaque pôle.

10. IDENTIFICATION DES INCONVÉNIENTS ET REMÊDES

INCONVENIENTS	VERIFICATION (causes possibles)	REMEDES
1. Le moteur ne démarre pas et ne fait pas de bruit.	A. Vérifier les connexions électriques.B. Vérifier que le moteur est sous tension.C. Vérifier les fusibles de protection.	C. S'ils sont grillés, les remplacer.N.B.: la répétition immédiate éventuelle du problème signifie que le moteur est en court-circuit.
2. Le moteur ne démarre pas mais fait du bruit.	A. S'assurer que la tension du secteur correspond à celle de la plaque.B. Contrôler que les connexions ont été exécutées correctement.C. Vérifier la présence de toutes les phases dans la boîte à bornes (3 ~).D. Rechercher les raisons possibles d'un blocage de la pompe ou du moteur.E. Vérifier l'état du condensateur.	B. Corriger les éventuelles erreurs.C. Si ce n'est pas le cas, rétablir la phase manquante.D. Eliminer les obstructions.E. Remplacer le condensateur.
3. La pompe tourne avec difficulté.	A. S'assurer que la tension d'alimentation est suffisante.B. Vérifier les frottements entre parties mobiles et parties fixes.	B. Eliminer la cause du frottement.
4. La pompe ne refoule pas.	A. La pompe n'a pas été amorcée correctement.B. Vérifier le bon sens de rotation dans les moteurs triphasés.C. Tuyau d'aspiration avec diamètre insuffisant.D. Clapet de pied bouché.	A. Remplir d'eau la pompe et le tuyau d'aspiration si elle n'est pas auto-amorçable et effectuer l'amorçage.B. Intervertir deux conducteurs.C. Remplacer le tuyau avec un autre de diamètre supérieur.D. Nettoyer le clapet de pied.
5. La pompe ne s'amorce pas.	A. Le tuyau d'aspiration ou le clapet de pied aspirent de l'air.B. La pente négative du tuyau d'aspiration favorise la formation de poches d'air.	A. Eliminer le phénomène et répéter l'opération d'amorçage.B. Corriger l'inclinaison du tuyau d'aspiration.
6. La pompe refoule à un débit insuffisant.	A. Le clapet de pied est bouché.B. La roue est usée ou bouchée.C. Tuyau d'aspiration avec diamètre insuffisant.D. Vérifier le bon sens de rotation dans les moteurs triphasés.	A. Nettoyer le clapet de pied.B. Eliminer les obstructions et remplacer les pièces usées.C. Remplacer le tuyau avec un autre de diamètre supérieur.D. Intervertir deux conducteurs.
7. La pompe vibre et a un fonctionnement bruyant.	A. Vérifier que la pompe et les tuyaux sont bien fixés.B. Il y a cavitation dans la pompe, c'est-à-dire que la demande d'eau dépasse ce que la pompe parvient à pomper.C. La pompe fonctionne au-delà des limites indiquées sur la plaque.	A. Fixer avec plus de soin les parties desserrées.B. Réduire la hauteur d'aspiration ou contrôler les pertes de charge.C. Il peut être utile de limiter le débit en refoulement.
