Jet 82 M - насос DAB - Бесплатное руководство пользователя

Бренд	DAB
Модель	Jet 82 M
Тип продукта	Самовсасывающий центробежный насос
Применение	Бытовое водоснабжение, мелкое сельское хозяйство, садоводство, ограниченное промышленное использование
Перекачиваемые жидкости	Чистая вода без твердых частиц и абразивов, химически неагрессивная
Напряжение питания	220-240 В 50 Гц (другие напряжения согласно заводской табличке)
Максимальный расход	4,8 м³/ч
Максимальная высота всасывания	9 м (самовсасывающий)
Максимальное рабочее давление	0,8 МПа (8 бар)
Степень защиты двигателя	IP44 (IP55 согласно табличке)
Класс двигателя	F
Максимальная температура жидкости	40 °C
Заливка	Заполнить водой перед пуском; самовсасывающий до 9 м
Термозащита	Встроенная (однофазный двигатель)
Максимальное количество пусков в час	20
Хранение	Крытое сухое место с постоянной влажностью, в оригинальной упаковке
Установка	Хорошо проветриваемое место, защищенное от непогоды, температура окружающей среды ≤ 40 °C
Техническое обслуживание	Выполняется квалифицированным персоналом; всегда отключать насос перед любыми работами
Кабель питания	Тип H05 RN-F (внутренний) или H07 RN-F (наружный)

Часто задаваемые вопросы - Jet 82 M DAB

Как залить насос Jet 82 M?

Перед пуском снимите заливную пробку на корпусе насоса и залейте его чистой водой. Тщательно закрутите пробку. Насос является самовсасывающим до высоты всасывания 9 метров. Работа всухую может повредить механическое уплотнение.

Что делать, если двигатель не запускается и не издает никаких звуков?

Проверьте электрические соединения, напряжение питания и предохранители. Если предохранители снова перегорают, это может указывать на короткое замыкание в двигателе.

Что делать, если насос не подает воду?

Убедитесь, что насос правильно заполнен водой. Для трехфазных двигателей проверьте направление вращения (по часовой стрелке, если смотреть со стороны вентилятора). Убедитесь, что всасывающий шланг имеет достаточный диаметр и что обратный клапан на всасывании не засорен.

Почему недостаточный расход?

Возможные причины: засоренный обратный клапан, изношенное или засоренное рабочее колесо, слишком маленький всасывающий шланг или неправильное направление вращения (трехфазный двигатель). Очистите или замените неисправные детали и при необходимости поменяйте местами две фазы.

Что делать, если насос вибрирует или издает посторонний шум?

Проверьте, что насос и шланги надежно закреплены. Вибрация может быть вызвана кавитацией (слишком высокий расход воды) или работой вне заданных пределов. Уменьшите высоту всасывания или ограничьте расход на подаче.

Какие возможные напряжения питания?

Насос выпускается в нескольких напряжениях в зависимости от версии: 220-240 В 50 Гц, 110 В 50 Гц, 115 В 60 Гц, 230 В 60 Гц, 230 В3 – 400 В3 50/60 Гц и т. д. Обратитесь к заводской табличке вашего устройства для точного напряжения.

Какую жидкость можно перекачивать насосом Jet 82 M?

Насос предназначен для перекачки чистой воды, без взрывоопасных веществ, твердых частиц или волокон. Жидкости не должны быть химически агрессивными. Максимальная плотность 1000 кг/м³, кинематическая вязкость 1 мм²/с.

Как заменить кабель питания?

Отключите насос. Откройте крышку клеммной коробки, отвинтите клеммы L, N и заземления, затем ослабьте кабельный зажим. Извлеките старый кабель и установите новый кабель того же типа (H05 RN-F или H07 RN-F) в обратном порядке. Для версий с реле давления следуйте специальной процедуре, описанной в инструкции.

Какое максимальное рабочее давление насоса?

Для моделей Jet и Jetinox максимальное давление составляет 0,8 МПа (8 бар). Для моделей Jetcom оно составляет 0,6 МПа (6 бар). Не превышайте эти пределы, чтобы избежать повреждений.

Как хранить насос, когда он не используется?

Храните насос в оригинальной упаковке в крытом сухом месте, защищенном от вибрации и пыли. Относительная влажность должна быть менее 95%, а температура от -10 °C до +40 °C. Если насос без упаковки, заглушите всасывающее и напорное отверстия.

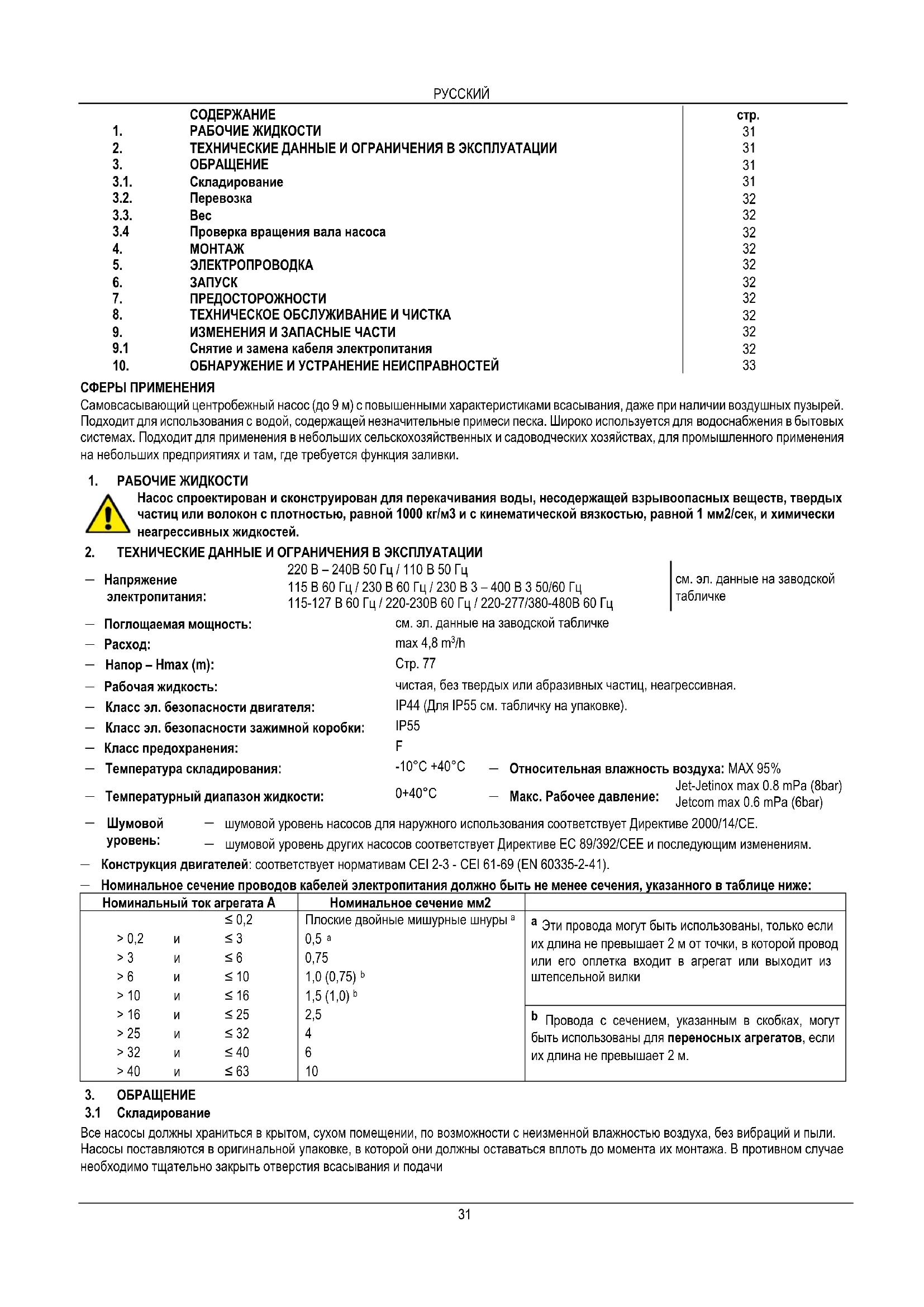

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Jet 82 M DAB

	СОДЕРЖАНИЕ	стр.
1.	РАБОЧИЕ ЖИДКОСТИ	31
2.	ТЕХНИЧЕСКИЕ ДАННЫЕ И ОГРАНИЧЕНИЯ В ЭКСПЛУАТАЦИИ	31
3.	ОБРАЩЕНИЕ	31
3.1.	Складирование	31
3.2.	Перевозка	32
3.3.	Вес	32
3.4	Проверка вращения вала насоса	32
4.	МОНТАЖ	32
5.	ЭЛЕКТРОПРОВОДКА	32
6.	ЗАПУСК	32
7.	ПРЕДОСТОРОЖНОСТИ	32
8.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЧИСТКА	32
9.	ИЗМЕНЕНИЯ И ЗАПАСНЫЕ ЧАСТИ	32
9.1	Снятие и замена кабеля электропитания	32
10.	ОБНАРУЖЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ	33

СФЕРЫ ПРИМЕНЕНИЯ

Самовсасывающий центробежный насос (до 9 м) с повышенными характеристиками всасывания, даже при наличии воздушных пузырей. Подходит для использования с водой, содержащей незначительные примеси песка. Широко используется для водоснабжения в бытовых системах. Подходит для применения в небольших сельскохозяйственных и садоводческих хозяйствах, для промышленного применения на небольших предприятиях и там, где требуется функция заливки.

1. РАБОЧИЕ ЖИДКОСТИ

Насос спроектирован и сконструирован для перекачивания воды, несодержащей взрывоопасных веществ, твердых частиц или волокон с плотностью, равной 1000 кг/м3 и с кинематической вязкостью, равной 1 мм2/сек, и химически неагрессивных жидкостей.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ И ОГРАНИЧЕНИЯ В ЭКСПЛУАТАЦИИ

— Напряжение электропитания:	220 В – 240В 50 Гц / 110 В 50 Гц115 В 60 Гц / 230 В 60 Гц / 230 В 3 – 400 В 3 50/60 Гц115-127 В 60 Гц / 220-230В 60 Гц / 220-277/380-480В 60 Гц		см. эл. данные на заводской табличке
— Поглощаемая мощность:	см. эл. данные на заводской табличке
— Расход:	max 4,8 m^3/h
— Напор – Нmax (m):	Стр. 77
— Рабочая жидкость:	чистая, без твердых или абразивных частиц, неагрессивная.
— Класс эл. безопасности двигателя:	IP44 (Для IP55 см. табличку на упаковке).
— Класс эл. безопасности зажимной коробки:	IP55
— Класс предохранения:	F
— Температура складирования:	-10^ +40^	— Относительная влажность воздуха: MAX 95%
— Температурный диапазон жидкости:	0+40^	— Макс. Рабочее давление: Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— Шумовойуровень:	— шумовой уровень насосов для наружного использования соответствует Директиве 2000/14/СЕ.
	— шумовой уровень других насосов соответствует Директиве ЕС 89/392/СЕЕ и последующим изменениям.

— Конструкция двигателей: соответствует нормативам CEI 2-3 - CEI 61-69 (EN 60335-2-41).

— Номинальное сечение проводов кабелей электропитания должно быть не менее сечения, указанного в таблице ниже:

Номинальный ток агрегата А			Номинальное сечение мм2
		≤ 0,2	Плоские двойные мишурные шнурыa	a Эти провода могут быть использованы, только если их длина не превышает 2 м от точки, в которой провод или его оплетка входит в агрегат или выходит из штепсельной вилки
>0,2	и	≤ 3	0,5a
>3	и	≤ 6	0,75
>6	и	≤ 10	1,0 (0,75)b
>10	и	≤ 16	1,5 (1,0)b
>16	и	≤ 25	2,5	b Провода с сечением, указанным в скобках, могут быть использованы дляпереносных агрегатов, если их длина не превышает 2 м.
>25	и	≤ 32	4
>32	и	≤ 40	6
>40	и	≤ 63	10

3. ОБРАЩЕНИЕ

3.1 Складирование

Все насосы должны храниться в крытом, сухом помещении, по возможности с неизменной влажностью воздуха, без вибраций и пыли. Насосы поставляются в оригинальной упаковке, в которой они должны оставаться вплоть до момента их монтажа. В противном случае необходимо тщательно закрыть отверстия всасывания и подачи

3.2 Перевозка

Избегать лишних ударов и столкновений изделий.

Для подъема и перемещения узлов использовать автопогрузчики с прилагающимся стандартным поддоном (если он предусмотрен).

3.3 Bec

На табличке, наклеенной на упаковке, указан общий вес электронасоса.

3.4 Проверка вращения вала насоса

Перед монтажом насоса необходимо проверить, чтобы подвижные части вращались свободно. С этой целью снять картер крыльчатки с гнезда задней крышки двигателя и повернуть отвертку в шлице на вале двигателя со стороны вентиляции. Если вал заблокирован, повернуть отвертку, слегка постукивая по ней молотком. Рис. А

4. МОНТАЖ

После испытаний в насосах может остаться немного воды.

Рекомендуем произвести короткую промывку чистой водой перед окончательным монтажом.

4.1 Электронасос должен быть установлен в хорошо проветриваемом месте, должен быть защищен от влияния погодных условий, с температурой окружающей среды, не превышающей 40°C. Рис. В

4.2 Прочно прикрепить насос к опорному основанию для поглощения возможных вибраций, возникающих в процессе функционирования насоса. Рис. С

4.3 Следует избегать, чтобы металлические трубопроводы сообщали чрезмерную нагрузку на отверстия насоса во избежание деформаций или разрывов. Рис. С

4.4 Во всех насосах, для которых предусмотрена переносная версия, ручка для подъема и перемещения должна всегда иметься и должна быть прочно прикреплена.

4.5 В инструкциях по монтажу насосов для садовых фонтанов и прудов, а также для других подобных назначений должно быть указано, что на линии электропитания насоса должен быть установлен дифференциальный разъединитель, рабочий номинальный дифференциальный ток которого не превышает 30 мА.

1. ЭЛЕКТРОПРОВОДКА: Внимание: всегда соблюдать правила по безопасности!

Строго следовать указаниям, приведенным на электрических схемах внутри зажимной коробки.

5.1 В фиксированных версиях Международные Нормативы предусматривают использование выключателей-разъединителей с плавкой вставкой предохранителей.

5.2 Монофазные двигатели оснащены термоамперметрическим встроенным предохранением и могут быть подсоединены к сети напрямую. Трехфазные двигатели должны предохраняться автоматическим выключателем (например., магнитно-тепловым), настроенным на данные на шильдике электронасоса.

5.3 В на электросети должно быть установлено устройство, обеспечивающее полное отключение в условиях категории перенапряжения III.

6. ЗАПУСК

6.1

Не запускать насос, если он полностью не залит жидкостью.

Перед запуском проверить, чтобы насос был залит жидкостью надлежащим образом, выполнив его полное наполнение чистой водой через специальное отверстие, вынув пробку залива, расположенную на корпусе насоса. Данная операция является чрезвычайно важной для хорошего функционирования насоса (Рис. F). Функционирование всухую ведет к непоправимым повреждениям механического уплотнения. По завершении операции плотно закрутить пробку залива.

6.2 Подключить напряжение и проверить для трехфазных двигателей правильность направления вращения, которое, если смотреть на двигатель со стороны крыльчатки, должно осуществляться по часовой стрелке Рис. G. В противном случае поменять местами любые два провода фазы, отсоединив насос от сети электропитания.

7. ПРЕДОСТОРОЖНОСТИ

7.1 Никогда не запускать насос чаще 20 раз в час во избежание чрезмерного перегрева двигателя.

7.2 При запуске насоса после длительного периода простоя необходимо заново выполнить вышеописанные операции по запуску.

7.3 Неизменно хорошим правилом является устанавливать насос как можно ближе к перекачиваемой жидкости. (Рис.1 – стр.74)

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЧИСТКА

Электронасос может быть разобран только специализированным и квалифицированным персоналом, отвечающим требованиям специфических нормативов в данной области. В любом случае все операции по ремонту и техническому обслуживанию должны осуществляться после того, как насос будет отсоединен от сети электропитания.

9. ИЗМЕНЕНИЯ И ЗАПАСНЫЕ ЧАСТИ

Любое заранее неуполномоченное изменение насоса снимает с производителя всякую ответственность.

В случае повреждения кабеля электропитания данного устройства его починка должна осуществляться специализированным персоналом во избежание какого-либо риска.

9.1 Снятие и замена кабеля электропитания

Перед осуществлением этих операций необходимо убедиться, чтобы электронасос не был подсоединен к сети электропитания.

Для моделей без реле давления: Снять крышку зажимной коробки, отвинтив расположенные на ней четыре винта. Отвинтить три зажима L - N - ⏻ и вынуть коричневый, синий и желто-зеленый провода, выходящие из кабеля электропитания, отвинтив перед этим кабельный сальник.

Модели с реле давления типа TELEMECANIQUE / SQUARE D – TELEMECANIQUE / ITALTECNICA:

– Отрезок кабеля с вилкой, идущий от реле давления: отвинтить отверткой винт крышки реле давления и снять крышку, отсоединяя ее от основания реле давления. Вынуть желто-зеленый провод, отвинтив винт заземления с левой стороны. Вынуть с той же стороны синий и коричневый провода с соответствующих зажимов, отвинтив соответствующие винты. Ослабить гайку кабельного сальника реле давления с левой стороны и таким образом вынуть отсоединенный кабель.
— Отрезок кабеля, идущий от реле давления к зажимной коробке: отвинтить отверткой винт крышки реле давления и снять крышку, отсоединяя ее от основания реле давления. Вынуть желто-зеленый провод, отвинтив винт заземления с правой стороны. Вынуть с той же стороны синий и коричневый провода с соответствующих зажимов, отвинтив соответствующие винты. Ослабить гайку кабельного сальника реле давления с правой стороны и таким образом вынуть отсоединенный кабель. Снять крышку зажимной коробки, отвинтив расположенные на ней четыре винта. Отвинтить три зажима L - N - ⏻ и вынуть коричневый, синий и желто-зеленый провода, выходящие из реле давления, отвинтив перед этим кабельный сальник.

Замена кабеля электропитания должна осуществляться, используя кабель того же типа (например, H05 RN-F или H07 RN-F в зависимости от типа монтажа) и имеющий такой же разъем, выполняя операции в обратном порядке.

ВНИМАНИЕ: в зависимости от типа монтажа и в случае электронасосов, не имеющих кабель, установить кабель электропитания типа H05 RN-F для внутреннего использования и типа H07 RN-F для наружного использования, оснащенные вилкой (EN 60335-2-41). Для кабелей электропитания без вилки необходимо предусмотреть устройство отсоединения от сети электропитания (например, термомагнитный выключатель) с контактами разъединения не менее 3 мм на каждый полюс.

10. ОБНАРУЖЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

НЕИСПРАВНОСТИ	ПРОВЕРКИ (возможные причины)	МЕТОДЫ УСТРАНЕНИЯ
1. Двигатель не запускается и не издает звуков.	A. Проверить электрические соединения.B. Проверить, чтобы двигатель был под напряжением.C. Проверить плавкие предохранители.	C. Если они сгорели, заменить их.Примечание: если неисправность сразу же повторяется, это означает короткое замыкание двигателя.
2. Двигатель не запускается, но издает звуки.	A. Проверить, чтобы напряжение в сети соответствовало значению на заводской табличке.B. Проверить, чтобы соединения были выполнены правильно.C. Проверить наличие всех фаз в зажимной коробке. (3 ~)D. Произвести поиск возможных засоров насоса или двигателя.E. Проверить состояние конденсатора.	B. Исправить в случае ошибки.C. При необходимости восстановить отсутствующую фазу.D. Удалить засоры.E. Заменить конденсатор.
3. Затруднительное вращение двигателя.	A. Проверить, чтобы напряжение электропитания было достаточным.B. Проверить возможные трения между подвижными и фиксированными деталями.	B. Устранить причины трения.
4. Насос не производит подачу.	Насос был залит неправильно.A. Проверить правильное направление вращения трехфазных двигателей.B. Недостаточный диаметр всасывающей трубы.C. Засорен донный клапан.	A. Залить водой насос и всасывающую трубу, если она не является самозаливающейся, и произвести наполение.B. Поменять местами два провода электропитания.C. Заменить трубу на другую с большим диаметром.D. Прочистить донный клапан.
5. Насос не заливается.	A. Всасывающая труба или донный клапан засасывают воздух.B. Отрицательный уклон всасывающей трубы способствует образованию воздушных мешков.	A. Устранить это явление и повторить заливку .B. Исправить наклон всасывающей трубы.
6. Насос не обеспечивает необходимый расход.	A. Засорен донный клапан.B. Крыльчатка износилась или засорена.C. Недостаточный диаметр всасывающей трубы.D. Проверить правильное направление вращения трехвазных двигателей.	A. Прочистить донный клапан.B. Удалить засоры или заменить изношенные детали.C. Заменить трубу на другую с большим диаметром.D. Поменять местами два провода электропитания.
7. Насос вибрирует и издает сильный шум.	A. Проверить, чтобы насос и трубы были прочно закреплены.B. Кавитация насоса, т.е. потребность в воде превышает возможности насоса.C. Насос функционирует с превышением значений заводской таблички.	A. Более тщательно закрепить ослабленные части.B. Сократить высоту всасывания или проверить потерю нагрузки.C. Может потребоваться ограничить расход на подаче.
