JetInox 112 M - Vodné čerpadlo DAB - Bezplatný návod na obsluhu

Typ produktu	Samonasávacie odstredivé čerpadlo
Značka	DAB
Model	JetInox 112 M
Aplikácie	Domáce zásobovanie vodou, poľnohospodárstvo, záhradníctvo, priemyselné služby
Čerpané kvapaliny	Čistá voda bez pevných častíc a abrazívnych látok, chemicky neagresívna
Maximálny prietok	4,8 m³/h
Maximálna sacia výška	Až 9 m
Napájacie napätie	Jednofázové 220-240V 50Hz / 110V 50Hz / 115V 60Hz / 230V 60Hz ; Trojfázové 230V 3~ 400V 3~ 50/60Hz
Príkon	Pozri štítok s elektrickými údajmi
Stupeň krytia motora	IP44
Stupeň krytia svorkovnice	IP55
Trieda izolácie motora	F
Maximálna teplota kvapaliny	0°C až +40°C
Maximálny prevádzkový tlak	0,8 MPa (8 bar)
Hmotnosť	Uvedené na štítku obalu
Chod nasucho	Zakázané, riziko neopraviteľného poškodenia mechanickej upchávky
Maximálny počet štartov za hodinu	20
Údržba a čistenie	Pred inštaláciou opláchnite čistou vodou; údržbu vykonáva kvalifikovaný personál po odpojení od elektrickej siete
Bezpečnosť	Pre fontány použite prúdový chránič 30 mA; dodržiavajte elektrické normy
Náhradné diely a opraviteľnosť	Vymeniteľný napájací kábel (typ H05 RN-F alebo H07 RN-F); náhradné diely od výrobcu

Často kladené otázky - JetInox 112 M DAB

Ako naplniť čerpadlo JetInox 112 M?

Odstráňte plniaci uzáver na tele čerpadla, úplne naplňte čistou vodou a potom uzáver znova priskrutkujte. Nikdy nepúšťajte čerpadlo nasucho.

Aké je kompatibilné napájacie napätie?

Čerpadlo je k dispozícii v jednofázovom (220-240V 50Hz, 110V 50Hz, 115V/230V 60Hz) a trojfázovom (230V 3~ / 400V 3~ 50/60Hz) prevedení. Skontrolujte výrobný štítok.

Môžeme čerpať vodu obsahujúcu piesok?

Áno, čerpadlo je navrhnuté na vodu s malými pieskovými nečistotami, ale nie na abrazívne pevné častice alebo vlákna.

Ako skontrolovať smer otáčania pri trojfázovom modeli?

Zapnite napájanie a sledujte ventilátor na strane motora: smer otáčania musí byť v smere hodinových ručičiek. V opačnom prípade vypnite napájanie a prehoďte dva fázové vodiče.

Čo robiť, ak čerpadlo nečerpá?

Skontrolujte naplnenie, smer otáčania (trojfázové), priemer sacieho potrubia a stav spodného ventilu. Odvzdušnite prípadné vzduchové vrecká.

Aký je maximálny prevádzkový tlak?

Maximálny prevádzkový tlak je 0,8 MPa (8 bar) pre modely Jet a Jetinox.

Ako udržiavať čerpadlo?

Pred inštaláciou opláchnite čistou vodou. Akýkoľvek zásah údržby musí vykonať odborník po odpojení od elektrickej siete.

Môže čerpadlo pracovať nepretržite?

Vyhnite sa viac ako 20 štartom za hodinu, aby nedošlo k prehriatiu motora. Nepretržitá prevádzka je možná v medziach prietoku a výšky.

Aký typ kábla použiť na výmenu napájacieho kábla?

Použite kábel rovnakého typu, napríklad H05 RN-F pre vnútorné použitie alebo H07 RN-F pre vonkajšie použitie, s prierezom zodpovedajúcim menovitému prúdu.

Kam nainštalovať čerpadlo?

Nainštalujte ho na dobre vetranom mieste, chránenom pred poveternostnými vplyvmi, pri teplote okolia ≤40°C. Pevne ho ukotvite, aby ste absorbovali vibrácie.

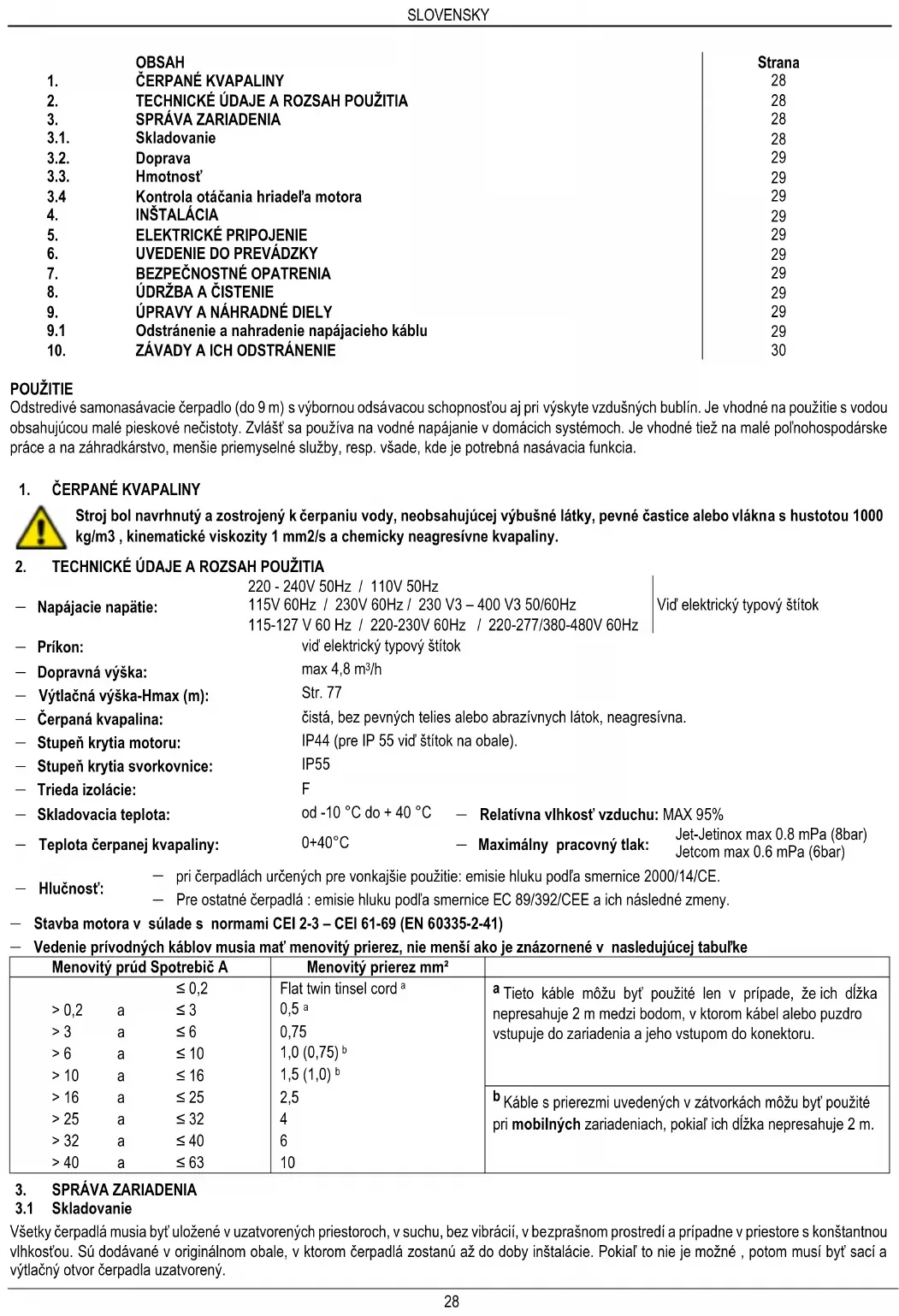

NÁVOD NA OBSLUHU JetInox 112 M DAB

Odstredivé samonasávacie čerpadlo (do 9 m) s výbornou odsávacou schopnosťou aj pri výskyte vzdušných bublín. Je vhodné na použitie s vodou obsahujúcou malé pieskové nečistoty. Zvlášť sa používa na vodné napájanie v domácich systémoch. Je vhodné tiež na malé poľnohospodárske práce a na záhradkárstvo, menšie priemyselné služby, resp. všade, kde je potrebná nasávacia funkcia.

1. ČERPANÉ KVAPALINY

Stroj bol navrhnutý a zostrojený k čerpaniu vody, neobsahujúcej výbušné látky, pevné častice alebo vlákna s hustotou 1000 kg/m3 , kinematické viskozity 1 mm2/s a chemicky neagresívne kvapaliny.

2. TECHNICKÉ ÚDAJE A ROZSAH POUŽITIA

	220 - 240V 50Hz / 110V 50Hz
— Napájacie napätie:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz		Vid' elektrický typový štítok
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
— Príkon:	vid' elektrický typový štítok
— Dopravná výška:	max 4,8 m^3/h
— Výtlačná výška-Hmax (m):	Str. 77
— Čerpaná kvapalina:	čistá, bez pevných telies alebo abrazívnych látok, neagresívna.
— Stupeň krytia motoru:	IP44 (pre IP 55 vid' štítok na obale).
— Stupeň krytia svorkovnice:	IP55
— Trieda izolácie:	F
— Skladovacia teplota:	od -10 °C do + 40 °C	— Relatívna vlhkost' vzduchu: MAX 95%
— Teplota čerpanej kvapaliny:	0+40°C	— Maximálny pracovný tlak: Jet-Jetinox max 0.8 mPa (8bar)Jetcom max 0.6 mPa (6bar)

— pri čerpadlách určených pre vonkajšie použitie: emisie hluku podľa smernice 2000/14/CE.

— Hluchost. — Pre ostatné čerpadlá : emisie hluku podľa smernice EC 89/392/CEE a ich následné zmeny.

— Stavba motora v súlade s normami CEI 2-3 – CEI 61-69 (EN 60335-2-41)

— Vedenie prívodných káblov musia mat' menovitý prierez, nie menší ako je znázornené v nasledujúcej tabul'ke

Menovitý prúd Spotrebič A			Menovitý prierez mm2
		≤ 0,2	Flat twin tinsel corda	a Tieto káble môžu byť použité len v prípade, že ich dĺžka nepresahuje 2 m medzi bodom, v ktorom kábel alebo puzdro vstupuje do zariadenia a jeho vstupom do konektoru.
>0,2	a	≤ 3	0,5a
>3	a	≤ 6	0,75
>6	a	≤ 10	1,0 (0,75)b
>10	a	≤ 16	1,5 (1,0)b
>16	a	≤ 25	2,5	b Káble s prierezmi uvedených v zátvorkách môžu byť použité pri mobilných zariadeniach, pokial' ich dĺžka nepresahuje 2 m.
>25	a	≤ 32	4
>32	a	≤ 40	6
>40	a	≤ 63	10

3. SPRÁVA ZARIADENIA

3.1 Skladovanie

Všetky čerpadlá musia byť uložené v uzatvorených priestoroch, v suchu, bez vibrácií, v bezprašnom prostredí a prípadne v priestore s konštantnou vlhkostou. Sú dodávané v originálnom obale, v ktorom čerpadlá zostanú až do doby inštalácie. Pokial' to nie je možné , potom musí byť sací a výtlačný otvor čerpadla uzatvorený.

3.2 Doprava

Nevystavujte výrobky zbytočným nárazom či kolíziám.

Na zdvíhanie a prepravu jednotky používajte zdvíhacie zariadenie a priložené štandardné palety (ak sú k dispozícii).

3.3 Hmotnost'

Nálepka na obale udáva celkovú hmotnosť čerpadla.

3.4 Kontrola otáčania hriadel'a motora

Pred inštaláciou zariadenia je potrebné skontrolovať, či sa rotujúce časti volne otáčajú. Po tomto účele odstráňte kryt ventilátora. Vložte šraubovák do drážky na hriadel' motora pri vetracej strane. Pokial' je zablokovaná, otočte šraubovákom a poklepkajte na ñu jemne kladivom. Obr. A

4. INŠTALÁCIA

Čerpadlá môžu obsahovat' malé množstvo zostatkovej vody po testovaní.

Doporučujeme krátke prepláchnutie čistou vodou pred konečnou inštaláciou zariadenia.

4.1 Čerpadlo musí byť namontované na dobre vetranom mieste, chránené pred nepriaznivými poveternostnými podmienkami a teplota okolia nesmie presahovat 40 °C. Obr. B

4.2 Pevné ukotvenie čerpadla k opere podporuje vstrebávanie akýchkol'vek vibrácií spôsobených čerpadlom. Obr. C

4.3 Uistite sa, že kovové trubky nevyvíjajú neprimeraný tlak na otvory, čím sa zabráni deformácii alebo rozbitiu. Obr. C

4.4 Pri prenosných verziách musí byt' vždy súčasťou čerpadiel i držiak pre prípadné zdvíhanie a prenášanie.

4.5 Čerpadlá, ktoré sa používajú pri fontánach, záhradných jazierkach a podobných aplikáciách, musia byť vždy napájané pomocou obvodu vybaveného rozdielovým prúdovým zaťažením, menovitým diferenciálnym prúdom, ktorý nie je vyšší ako 30 mA.

5. ELEKTRICKÉ PRIPOJENIE:

Pozor ! Striktne dodržujte súvisiace bezpečnostné predpisy a normy!

5.1 Pri pevných inštaláciách vyžadujú medzinárodné bezpečnostné normy použitie odpojovača s poistkami.

5.2 Jednofázové motory sú vybavené vstavanou tepelnou ochranou proti prepätiu a môžu byt' pripojené priamo na sieť. Trojfázové motory musia byt' chránené automatickým spínačom (napr. ochranou proti prepätiu ) nastavujúce hodnoty podľa štítku umiestneným na motore čerpadla.

5.3 Elektrická napájacia sieť musí byť vybavená zariadením, ktoré garantuje kompletné vypnutie za podmienok prepätia kategórie III.

6. UVEDENIE DO PREVÁDZKY

6.1

Nespúšt'ajte čerpadlo pokial' nie je úplne naplnené kvapalinou.

Pred uvedením čerpadla do prevádzky, skontrolujte či je čerpadlo riadne naplnené. Vyšraubujte zátku plniaceho otvoru a naplňte čerpadlo i sacie potrubie čistou vodou. Pri plnení umožnite unikaniu vytláčaného vzduchu (Obr. F). Suchá prevádzka čerpadla spôsobuje na mechanickom tesnení nenapraviteľné škody.

6.2 Zapnite napájanie a skontrolujte pri trojfázovom vyhotovení motora či sa motor otáča správnym smerom, čo je v smere hodinových ručičiek z pohl'adu na motor od strany obežného kolesa Obr. G. Pokiaľ a otáča zlým smerom, po odpojení čerpadla od elektrickej siete otočte pripojenie dvoch vodičov na svorkovnici.

7.1 Čerpadlo sa nesmie spúšťať viac ako 20 x za hodinu, inak hrozí nebezpečie prehriatia motora.

7.2 Po dlhodobej nečinnosti čerpadla, pri opätovnom uvedení do prevádzky, sa musia vyššie uvedené činnosti opakovať.

7.3 Je vhodné umiestnit' čerpadlo čo najviac do čerpanej kvapaliny. (Obr Fig.I – str.74)

8. ÚDRŽBA A ČISTENIE

Čerpadlo nesmie byt' demontované, pokial' nejde o kvalifikovaného pracovníka podľa platných predpisov. V každom prípade sa musia všetky prípadné opravy alebo údržba vykonávať len po odpojení čerpadla od elektrickej siete.

9. ÚPRAVY A NÁHRADNÉ DIELY

Každá zmena alebo úprava na zariadení zbavuje výrobcu úplnej zodpovednosti.

V prípade poškodenia napájacieho kábla zariadenia, musí opravu vykonat' odborný pracovník, aby sa predišlo možným rizikám.

9.1 Odstránenie a nahradenie napájacieho káblu

Na začiatok sa uistite, že zariadenie nie je pripojené do elektrickej siete.

Pri výmene napájacieho kábla sa musí použit' kábel rovnakého typu ( napr. H05 RN-F alebo H07 RN-F – záleží na type inštalácie) a s rovnakými svorkami. Pri výmene postupujte rovnako ako pri demontáži, ale v opačnom poradí.

UPOZORNENIE: v závislosti na inštalácii alebo ked' čerpadlo nemá kábel, je vhodný typ pre vnútorné použitie kábel H05 RN-F a pre vonkajšie použitie kábel typu H07 RN-F, ktoré sú kompletné s konektorom ( EN 60335-2-41). pri silových kábloch bez konektoru, (napr. teplotný spínač) s oddelenými kontaktmi pre každý pól aspoň 3 mm.

1. ZÁVADY A ICH ODSTRÁNENIE

ZÁVADA	KONTROLA (možné príčiny)	RIEŠENIE
1. Motor sa po zapnutí neotáča a nevydáva žiadny zvuk.	A. Skontrolujte elektrické zapojenie.B. Skontrolujte, či je motor pod napätím.C. Skontrolujte istenie.	B. Skontrolujte prívod.C. Opät' zapnite istiace prístroje.
2. Motor sa po zapnutí neotáča, ale vydáva zvuk.	A. Skontrolujte napájacie napätie.B. Skontrolujte zapojenie.C. Skontrolujte, či sú na svorkovnici prítomné všetky fázy. (3 ~).D. Skontrolujte, či sa hriadel' čerpadla voľne otáča.E. Skontrolujte stav kondenzátora.	B. Odstráňte chyby.C. Pokial' nie sú, skontrolujte istenie a prívod.D. Odstráňte mechanické odpory.E. Vymeňte kondenzátor.
3. Motor beží s problémami.	A. Skontrolujte napájacie napätie.B. Skontrolujte, či sa hriadel' čerpadla voľne otáča.	B. Odstráňte mechanické odpory.
4. Čerpadlo nedáva žiadnu vodu.	A. Čerpadlo nie je správne zapojené.B. Pri trojfázových motoroch skontrolujte zmysel otáčania motora.C. Zablokovaný sací kôš.	B. Zameňte pripojenie dvoch pracovných vodičov.C. Vyčistite sací kôš.
5. Čerpadlo nenasáva vodu.	A. Sacie potrubie s čerpadlom sú zavzdušnené.B. Sacie potrubie prisáva vzduch.	A. Zalejte čerpadlo i sacie potrubie vodou a odvzdušnite.B. Pretesnite sacie potrubie.
6. Čerpadlo čerpá nedostatočné množstvo vody.	A. Zablokovaná spätná klapka.B. Čerpadlo je zanesené.C. Priemer sacieho potrubia je nedostatočný.D. Pri trojfázových motoroch skontrolujte zmysel otáčania motora.	A. Vyčistite spätnú klapku.B. Nechajte vyčistiť čerpadlo.C. Vymeňte za potrubie väčšieho priemeru.D. Zameňte pripojenie dvoch vodičov.
7. Čerpadlo vibruje a jeho chod je hlučný.	A. Skontrolujte, či je čerpadlo a potrubie pevne upevnené.B. Vznik kavitácie v čerpadle.C. Čerpadlo je preťažené.СОДЕРЖАНИЕ	A. Upevnite voľné časti.B. Zmenšite saciu výšku alebo straty.Zväčšite priemer sacieho potrubia.C. Čerpadlo je možné prevádzkovat' len v povolenom rozsahu charakteristiky.стр.
