Type de produit	Pompe centrifuge auto-amorçante
Marque	DAB
Modèle	JetInox 112 M
Applications	Alimentation hydrique domestique, agriculture, jardinage, services industriels
Liquides pompés	Eau propre sans corps solides ni abrasifs, non agressive chimiquement
Débit maximal	4,8 m³/h
Hauteur d'aspiration maximale	Jusqu'à 9 m
Tension d'alimentation	Monophasé 220-240V 50Hz / 110V 50Hz / 115V 60Hz / 230V 60Hz ; Triphasé 230V 3~ 400V 3~ 50/60Hz
Puissance absorbée	Voir plaquette des données électriques
Degré de protection moteur	IP44
Degré de protection porte-bornes	IP55
Classe d'isolation moteur	F
Température maximale du liquide	0°C à +40°C
Pression de service maximale	0,8 MPa (8 bar)
Poids	Indiqué sur l'étiquette de l'emballage
Fonctionnement à sec	Interdit, risque de dommages irréparables au joint mécanique
Nombre de démarrages horaires max.	20
Entretien et nettoyage	Rincer à l'eau propre avant installation ; maintenance par personnel qualifié après débranchement
Sécurité	Utiliser un disjoncteur différentiel 30 mA pour fontaines ; respecter les normes électriques
Pièces détachées et réparabilité	Câble d'alimentation remplaçable (type H05 RN-F ou H07 RN-F) ; pièces de rechange constructeur

FOIRE AUX QUESTIONS - JetInox 112 M DAB

Comment amorcer la pompe JetInox 112 M ?

Retirez le bouchon de remplissage sur le corps de pompe, remplissez complètement d'eau propre, puis revissez le bouchon. Ne jamais faire fonctionner la pompe à sec.

Quelle est la tension d'alimentation compatible ?

La pompe est disponible en versions monophasée (220-240V 50Hz, 110V 50Hz, 115V/230V 60Hz) et triphasée (230V 3~ / 400V 3~ 50/60Hz). Vérifiez la plaquette signalétique.

Peut-on pomper de l'eau contenant du sable ?

Oui, la pompe est conçue pour l'eau contenant de petites impuretés sableuses, mais pas de corps solides abrasifs ou de fibres.

Comment vérifier le sens de rotation sur un modèle triphasé ?

Mettez sous tension et observez le ventilateur côté moteur : le sens doit être horaire. Sinon, coupez l'alimentation et inversez deux conducteurs de phase.

Que faire si la pompe ne refoule pas ?

Vérifiez l'amorçage, le sens de rotation (triphasé), le diamètre du tuyau d'aspiration et l'état du clapet de pied. Purgez les éventuelles poches d'air.

Quelle est la pression maximale de service ?

La pression de service maximale est de 0,8 MPa (8 bar) pour les modèles Jet et Jetinox.

Comment entretenir la pompe ?

Avant installation, rincez à l'eau propre. Toute intervention de maintenance doit être effectuée par un professionnel après débranchement électrique.

La pompe peut-elle fonctionner en continu ?

Évitez plus de 20 démarrages par heure pour ne pas surchauffer le moteur. Le fonctionnement continu est possible dans les limites de débit et de hauteur.

Quel type de câble utiliser pour remplacer le câble d'alimentation ?

Utilisez un câble du même type, par exemple H05 RN-F pour usage intérieur ou H07 RN-F pour usage extérieur, avec une section adaptée au courant nominal.

Où installer la pompe ?

Installez-la dans un endroit bien aéré, à l'abri des intempéries, à température ambiante ≤40°C. Ancrez-la solidement pour absorber les vibrations.

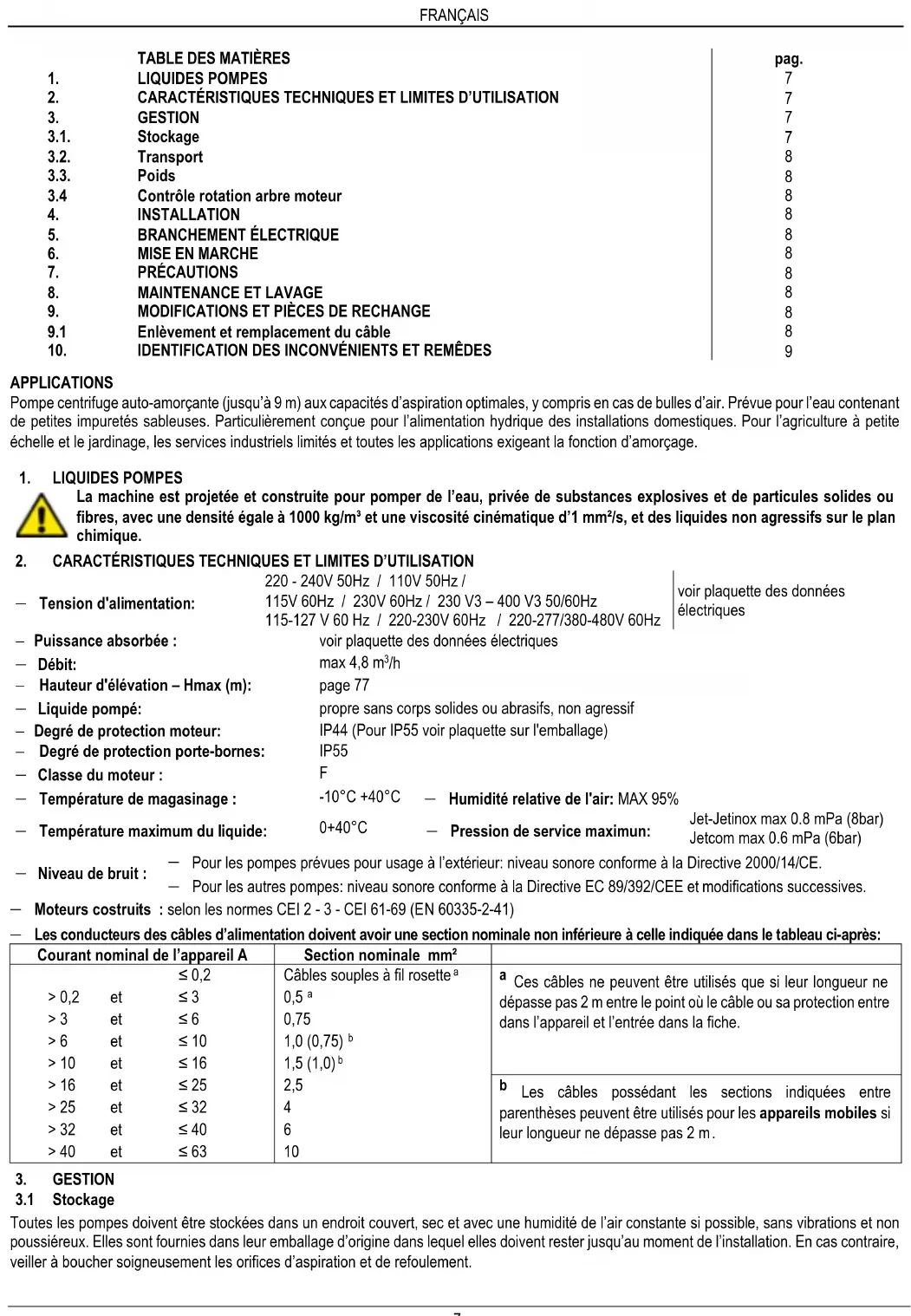

MODE D'EMPLOI JetInox 112 M DAB

	TABLE DES MATIÈRES	pag.
1.	LIQUIDES POMPES	7
2.	CARACTÉRISTIQUES TECHNIQUES ET LIMITES D'UTILISATION	7
3.	GESTION	7
3.1.	Stockage	7
3.2.	Transport	8
3.3.	Poids	8
3.4	Contrôle rotation arbre moteur	8
4.	INSTALLATION	8
5.	BRANCHEMENT ÉLECTRIQUE	8
6.	MISE EN MARCHE	8
7.	PRÉCAUTIONS	8
8.	MAINTENANCE ET LAVAGE	8
9.	MODIFICATIONS ET PIÈCES DE RECHANGE	8
9.1	Enlèvement et remplacement du câble	8
10.	IDENTIFICATION DES INCONVÉNIENTS ET REMÊDES	9

APPLICATIONS

Pompe centrifuge auto-amorçante (jusqu'à 9 m) aux capacités d'aspiration optimales, y compris en cas de bulles d'air. Prévue pour l'eau contenant de petites impuretés sableuses. Particulièrement conçue pour l'alimentation hydrique des installations domestiques. Pour l'agriculture à petite échelle et le jardinage, les services industriels limités et toutes les applications exigeant la fonction d'amorçage.

1. LIQUIDES POMPES

La machine est projetée et construite pour pomper de l'eau, privée de substances explosives et de particules solides ou fibres, avec une densité égale à 1000 kg/m³ et une viscosité cinématique d'1 mm²/s, et des liquides non agressifs sur le plan chimique.

2. CARACTÉRISTIQUES TECHNIQUES ET LIMITES D'UTILISATION

	220 - 240V 50Hz / 110V 50Hz /		voir plaquette des données électriques
— Tension d'alimentation:	115V 60Hz / 230V 60Hz / 230 V3 – 400 V3 50/60Hz
	115-127 V 60 Hz / 220-230V 60Hz / 220-277/380-480V 60Hz
— Puissance absorbée :	voir plaquette des données électriques
— Débit:	max 4,8 m^3/h
— Hauteur d'élévation – Hmax (m):	page 77
— Liquide pompé:	propre sans corps solides ou abrasifs, non agressif
— Degré de protection moteur:	IP44 (Pour IP55 voir plaquette sur l'emballage)
— Degré de protection porte-bornes:	IP55
— Classe du moteur :	F
— Température de magasinage :	-10^ +40^	— Humidité relative de l'air: MAX 95%
— Température maximum du liquide:	0+40^	— Pression de service maximun:	Jet-Jetinox max 0.8 mPa (8bar) Jetcom max 0.6 mPa (6bar)

— Pour les pompes prévues pour usage à l'extérieur: niveau sonore conforme à la Directive 2000/14/CE.

— Pour les autres pompes: niveau sonore conforme à la Directive EC 89/392/CEE et modifications successives.

— Moteurs costruits : selon les normes CEI 2 - 3 - CEI 61-69 (EN 60335-2-41)

— Les conducteurs des câbles d'alimentation doivent avoir une section nominale non inférieure à celle indiquée dans le tableau ci-après:

Courant nominal de l'appareil A			Section nominale mm^2
		≤ 0,2	Câbles souples à fil rosettea	a Ces câbles ne peuvent être utilisés que si leur longueur ne dépasse pas 2 m entre le point où le câble ou sa protection entre dans l'appareil et l'entrée dans la fiche.
>0,2	et	≤ 3	0,5a
>3	et	≤ 6	0,75
>6	et	≤ 10	1,0 (0,75)b
>10	et	≤ 16	1,5 (1,0)b
>16	et	≤ 25	2,5	b Les câbles possédant les sections indiquées entre parenthèses peuvent être utilisés pour les appareils mobiles si leur longueur ne dépasse pas 2 m.
>25	et	≤ 32	4
>32	et	≤ 40	6
>40	et	≤ 63	10

3. GESTION

3.1 Stockage

Toutes les pompes doivent être stockées dans un endroit couvert, sec et avec une humidité de l'air constante si possible, sans vibrations et non poussiéreux. Elles sont fournies dans leur emballage d'origine dans lequel elles doivent rester jusqu'au moment de l'installation. En cas contraire, veiller à boucher soigneusement les orifices d'aspiration et de refoulement.

3.2 Transport

Eviter de soumettre les produits à des chocs inutiles et à des collisions.

Pour le levage et le transport du groupe, se servir de chariots élévateurs en utilisant la palette fournie de série (si elle est prévue).

3.3 Poids

L'étiquette adhésive située sur l'emballage indique le poids total de l'électropompe.

3.4 Contrôle rotation arbre moteur

Avant d'installer la pompe, il faut contrôler que les parties en mouvement tournent librement. Dans ce but enlever la protection ventilateur de l'emplacement du couvercle arrière du moteur; agir avec un turnevis dans la fente prévue à cet effet sur l'arbre moteur, côté ventilation. En cas de blocage, tourner le tournevis en frappant légèrement sur celui-ci avec un marteau. Fig. A

4. INSTALLATION

Les pompes peuvent contenir des petites quantités d'eau résiduelle provenant des essais de fonctionnement.

Nous conseillons de les laver rapidement avec de l'eau propre avant l'installation définitive.

4.1 L'électropompe doit être installée dans un lieu bien aéré, protégé contre les intempéries et avec une température ambiante ne dépassant pas 40°C. Fig. B

4.2 Un solide ancrage de la pompe à la base d'appui favorise l'absorption d'éventuelles vibrations créées par le fonctionnement de la pompe. Fig. C

4.3 Eviter que les tuyauteries métalliques transmettent des efforts excessifs aux brides de la pompe pour ne pas créer de déformations ou de ruptures. Fig. C

4.4 Dans toutes les pompes prévues pour la version portable la poignée pour le soulèvement et le transport doit toujours être présente et bien fixée au support.

4.5 Pour les installations destinées à être utilisées dans les fontaines pour usage extérieur, dans les bassins de jardin et dans des endroits similaires, la pompe doit être alimentée au moyen d'un circuit muni d'un dispositif de protection différentielle avec courant nominal de déclenchement ne dépassant pas 30 mA.

5. BRANCHEMENT ÉLECTRIQUE:

Attention: respecter toujours les normes de sécurité!

Respecter rigoureusement les schémas électriques se trouvant à l'intérieur du de la boîte à bornes

5.1 Dans les installations fixes, les Normes Internationales prévoient l'emploi d'interrupteurs disjoncteurs avec base porte-fusibles.

5.2 Les moteurs monophasés sont munis de protection thermique ampèremétrique incorporée et peuvent être raccordés directement au secteur. Les moteurs triphasés doivent être protégés à l'aide d'un interrupteur automatique (ex. magnétothermique) étalonné suivant les données de plaque de l'électropompe.

5.3 Le réseau d'alimentation doit prévoir un dispositif assurant la coupure complète dans les conditions de la catégorie de surtensions III.

6. MISE EN MARCHE

6.1

Avant la mise en marche, contrôler que la pompe est régulièrement amorcée en effectuant son remplissage, avec de l'eau propre, à travers le trou prévu à cet effet sur le corps pompe, après avoir enlevé le bouchon de remplissage (Fig. F). Le fonctionnement à sec provoque des dommages irréparables au joint d'étanchéité mécanique. Le bouchon de remplissage devra être revisé soigneusement une fois l'opération terminée.

6.2 Donner la tension et contrôler, pour la version triphasée, le bon sens de rotation correspondant au sens des aiguilles d'une montre avec le moteur vu du côté ventilateur Fig. G. En cas contraire, intervertir deux conducteurs de phase, après avoir débranché électriquement la pompe.

7. PRÉCAUTIONS

7.1 L'électropompe ne doit pas être soumise à plus de 20 démarrages horaires de manière à ne pas exposer le moteur à des sollicitations thermiques excessives.

7.2 Pour mettre en marche la pompe après une longue inactivité, il faut répéter les opérations décrites ci-dessus

7.3 Il est toujours conseillé de positionner la pompe le plus près possible du liquide à pomper (Fig.I – pag.74)

8. MAINTENANCE ET LAVAGE

L'électropompe ne peut être démontée que par du personnel spécialisé et qualifié en possession des caractéristiques requises par les normes spécifiques en la matière. Dans tous les cas, toutes les interventions de réparation et de maintenance doivent être effectuées seulement après avoir débranché la pompe.

9. MODIFICATIONS ET PIÈCES DE RECHANGE

Le Constructeur décline toute responsabilité en cas de modification non autorisée au préalable.

En cas d'endommagement du câble d'alimentation de cet appareil, la réparation doit être effectuée par du personnel spécialisé pour prévenir tout risque d'accident.

9.1 Enlèvement et remplacement du câble

Avant de procéder, contrôler que l'électropompe n'est pas raccordée au secteur.

Pour version sans pressostat: Enlever le couvercle de la boîte à bornes en dévissant les quatre vis qui s'y trouvent. Dévisser les bornes L - N - ⏻ et extraire le fil marron, le fil bleu et le fil jaune-vert, provenant du câble d'alimentation, après avoir desserré le serre-câble.

Version avec pressostat type TELEMECANIQUE / SQUARE D - TELEMECANIQUE / ITALTECNICA:

• Partie du câble du pressostat à la prise: dévisser la vis du couvercle du pressostat à l'aide d'un tournevis et enlever le couvercle en le décrochant de la base du pressostat. Extraire le fil jaune-vert en dévissant la borne de terre côté gauche et du même côté, le fil bleu et le fil marron des bornes respectives en desserrant les vis. Dévisser les vis du serre-câble du pressostat côté gauche et extraire le câble ainsi libéré.
• Partie du câble du pressostat à la boîte à bornes: dévisser la vis du couvercle pressostat à l'aide d'un tournevis et enlever le couvercle en le décrochant de la base du pressostat. Extraire le fil jaune-vert en dévissant la vis de terre côté droit et, toujours du même côté, le fil bleu et le fil marron des bornes respectives en desserrant les vis. Dévisser la vis serre-câble du pressostat côté droit et extraire le câble ainsi libéré. Enlever le couvercle de la boîte à bornes en dévissant les quatre vis qui s'y trouvent. Dévisser les bornes L - N - ⏻ et extraire le fil marron, le fil bleu et le fil jaune-vert, provenant du pressostat, après avoir desserré le serre-câble.

Le remplacement du câble d'alimentation doit être effectué en utilisant un câble du même type (par ex. H05 RN-F ou H07 RN-F selon l'installation) et ayant la même terminaison suivant l'ordre inverse au démontage.

ATTENTION: selon l'installation et en cas de pompes démunies de câbles, prévoir des câbles d'alimentation type H05 RN-F pour usage interne et type H07 RN-F pour usage externe, avec prise (EN 60335-2-41). Pour les câbles d'alimentation sans fiche, prévoir un dispositif disjoncteur (par ex. interrupteur magnétothermique) avec contacts de séparation d'au moins 3 mm pour chaque pôle.

10. IDENTIFICATION DES INCONVÉNIENTS ET REMÊDES

INCONVENIENTS	VERIFICATION (causes possibles)	REMEDES
1. Le moteur ne démarre pas et ne fait pas de bruit.	A. Vérifier les connexions électriques.B. Vérifier que le moteur est sous tension.C. Vérifier les fusibles de protection.	C. S'ils sont grillés, les remplacer.N.B.: la répétition immédiate éventuelle du problème signifie que le moteur est en court-circuit.
2. Le moteur ne démarre pas mais fait du bruit.	A. S'assurer que la tension du secteur correspond à celle de la plaque.B. Contrôler que les connexions ont été exécutées correctement.C. Vérifier la présence de toutes les phases dans la boîte à bornes (3 ~).D. Rechercher les raisons possibles d'un blocage de la pompe ou du moteur.E. Vérifier l'état du condensateur.	B. Corriger les éventuelles erreurs.C. Si ce n'est pas le cas, rétablir la phase manquante.D. Eliminer les obstructions.E. Remplacer le condensateur.
3. La pompe tourne avec difficulté.	A. S'assurer que la tension d'alimentation est suffisante.B. Vérifier les frottements entre parties mobiles et parties fixes.	B. Eliminer la cause du frottement.
4. La pompe ne refoule pas.	A. La pompe n'a pas été amorcée correctement.B. Vérifier le bon sens de rotation dans les moteurs triphasés.C. Tuyau d'aspiration avec diamètre insuffisant.D. Clapet de pied bouché.	A. Remplir d'eau la pompe et le tuyau d'aspiration si elle n'est pas auto-amorçable et effectuer l'amorçage.B. Intervertir deux conducteurs.C. Remplacer le tuyau avec un autre de diamètre supérieur.D. Nettoyer le clapet de pied.
5. La pompe ne s'amorce pas.	A. Le tuyau d'aspiration ou le clapet de pied aspirent de l'air.B. La pente négative du tuyau d'aspiration favorise la formation de poches d'air.	A. Eliminer le phénomène et répéter l'opération d'amorçage.B. Corriger l'inclinaison du tuyau d'aspiration.
6. La pompe refoule à un débit insuffisant.	A. Le clapet de pied est bouché.B. La roue est usée ou bouchée.C. Tuyau d'aspiration avec diamètre insuffisant.D. Vérifier le bon sens de rotation dans les moteurs triphasés.	A. Nettoyer le clapet de pied.B. Eliminer les obstructions et remplacer les pièces usées.C. Remplacer le tuyau avec un autre de diamètre supérieur.D. Intervertir deux conducteurs.
7. La pompe vibre et a un fonctionnement bruyant.	A. Vérifier que la pompe et les tuyaux sont bien fixés.B. Il y a cavitation dans la pompe, c'est-à-dire que la demande d'eau dépasse ce que la pompe parvient à pomper.C. La pompe fonctionne au-delà des limites indiquées sur la plaque.	A. Fixer avec plus de soin les parties desserrées.B. Réduire la hauteur d'aspiration ou contrôler les pertes de charge.C. Il peut être utile de limiter le débit en refoulement.
