Marke	DAB
Modell	Genix 130
Produkttyp	Kompakte und automatische Hebeanlage für häusliches Abwasser
Versorgungsspannung	220-240 V ~
Frequenz	50 Hz
Leistungsaufnahme (P1)	490 W
Nennstrom	2,3 A
Cos φ	0,95
Schutzart	IP44
Isolationsklasse	F
Maximale Förderhöhe	8,0 m
Maximaler Durchfluss	6,9 m³/h
Maximaler Betriebsdruck	6 mWS
Maximale Flüssigkeitstemperatur	50 °C
pH-Wert der Flüssigkeit	4-10
Geräuschpegel	< 70 dB(A)
Einschaltniveau	72 mm über dem Boden
Ausschaltniveau	52 mm über dem Boden
Gewicht ca.	12 kg
Wasserauffangvolumen	4, 6 oder 9 Liter

Häufig gestellte Fragen - Genix 130 DAB

Wie installiere ich die Pumpe Genix 130?

Die Installation muss von qualifiziertem Personal durchgeführt werden. Stellen Sie die Pumpe frostsicher auf. Schließen Sie die Toilette direkt an die Hebeanlage an, mit einer Rohrlänge von nicht mehr als 150 mm. Die Druckleitung muss aus starrem Material (Kupfer oder starres PVC) bestehen. Stellen Sie sicher, dass die Rohrleitung gut befestigt ist, um Vibrationen zu vermeiden. Schließen Sie elektrisch an eine Steckdose mit Erdung und einen Fehlerstromschutzschalter an.

Was tun, wenn der Motor nicht startet und kein Geräusch macht?

Überprüfen Sie zuerst die Stromversorgung und die Sicherungen. Wenn die Sicherung durchbrennt, messen Sie das Kabel und den Motor. Wenn das Laufrad/der Häcksler blockiert ist, trennen Sie die Stromversorgung und befreien Sie das Laufrad mit einem Schraubendreher durch die dafür vorgesehene Öffnung. Warten Sie die Abkühlung des Motors ab. Überprüfen Sie auch den Drucksensor.

Wie entblocke ich das Laufrad/den Häcksler?

Trennen Sie die Stromversorgung. Entfernen Sie den Verschlussstopfen der Motorabdeckung. Stecken Sie einen Schraubendreher von mindestens 110 mm Länge in die Öffnung und drehen Sie die Welle nach rechts und links, um Schmutz zu entfernen. Wenn die Blockade bestehen bleibt, können Sie eine elektrische Bohrmaschine verwenden, um den Tank zu entleeren und auf die Blockade zuzugreifen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss einmal pro Jahr ausgetauscht werden, um eine ausreichende Filterung zu gewährleisten. Entfernen Sie den Filterdeckel und ersetzen Sie ihn. Alternativ kann das System über einen Entlüftungsschlauch mit einem Durchmesser von 20 mm entlüften.

Welche Flüssigkeiten können mit der Genix 130 gepumpt werden?

Die Pumpe ist für häusliches Schwarzwasser ausgelegt, das Toilettenpapier und Fäkalien enthält. Geeignet auch für Abwasser aus Dusche, Bidet und Waschbecken. Der pH-Wert sollte zwischen 4 und 10 liegen. Maximale Temperatur 50°C. Nicht für Lösungsmittel, Öle oder Feuchttücher verwenden.

Wie hoch ist die maximale Temperatur der gepumpten Flüssigkeit?

Die maximale Flüssigkeitstemperatur beträgt 50 °C. Diese Temperatur nicht überschreiten, um eine Beschädigung der Pumpe zu vermeiden.

Wie stelle ich die Betriebszeit ein?

Die Standardeinstellung ist für die meisten Installationen optimal. Wenn die Rohrleitung besonders lang oder kurz ist, können Sie die Betriebszeit gemäß den Anweisungen im Handbuch anpassen. Die Einstellung erfolgt wahrscheinlich über die Elektronikplatine.

Was tun bei Klappergeräuschen?

Ein Klappergeräusch deutet in der Regel auf einen Fremdkörper hin, der auf das Laufrad oder den Häcksler trifft. Trennen Sie die Stromversorgung und entfernen Sie den Fremdkörper gemäß dem Wartungsverfahren.

Wie entleere ich den Tank?

Trennen Sie die Stromversorgung. Öffnen Sie den Hahn des mitgelieferten flexiblen Schlauches, um den Tank zu entleeren, wenn der Wasserstand über dem Motorflansch liegt. Sie können auch eine elektrische Bohrmaschine zum Entleeren verwenden, wenn die Pumpe nicht funktioniert.

Was tun, wenn ein Geruch aus dem Tank austritt?

Ein Geruch deutet in der Regel darauf hin, dass der Aktivkohlefilter verunreinigt ist. Ersetzen Sie den Aktivkohlefilter gemäß den Anweisungen. Stellen Sie auch sicher, dass die Entlüftung nicht verstopft ist.

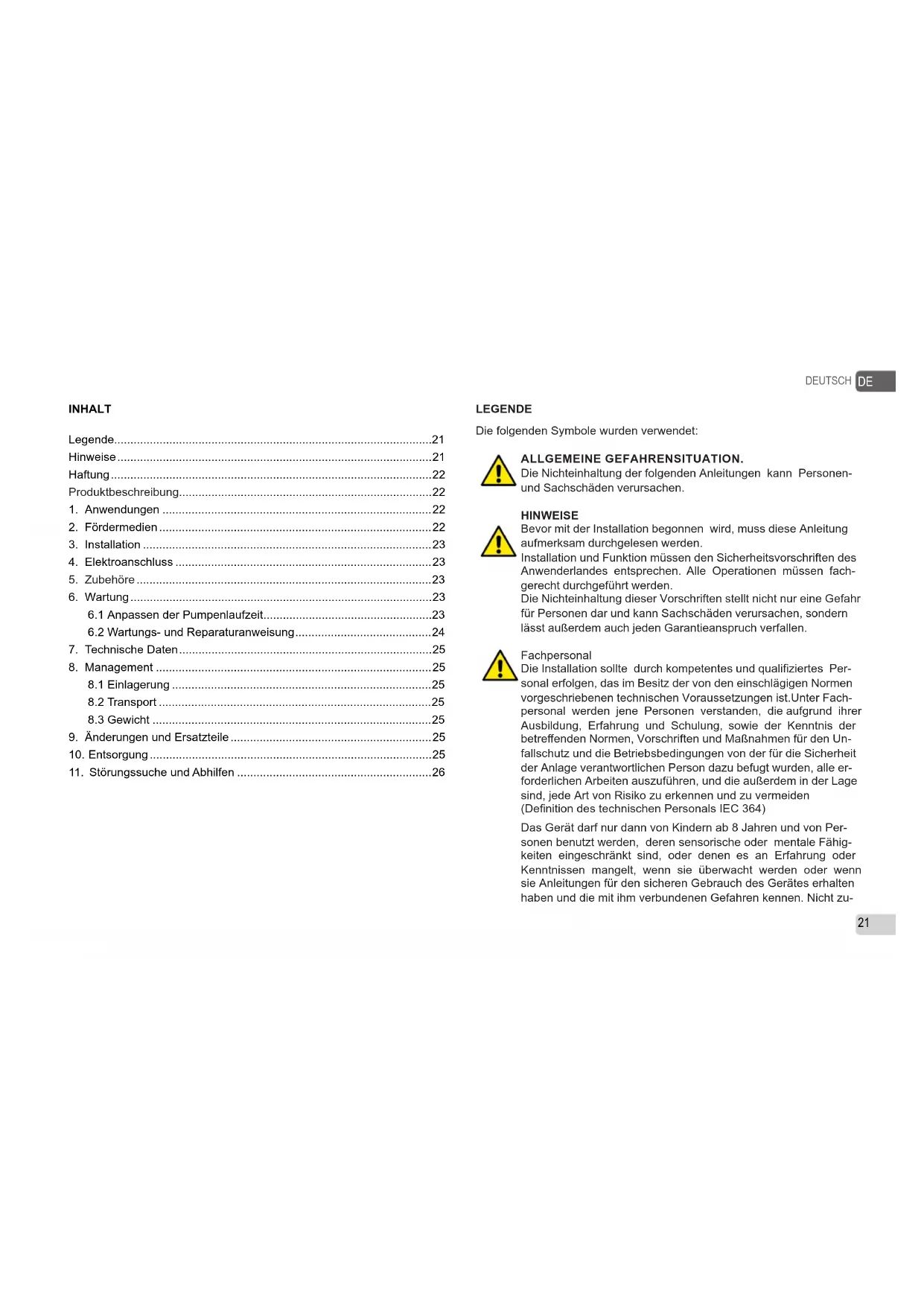

BEDIENUNGSANLEITUNG Genix 130 DAB

INSTALLATIONS - UND WARTUNGSANLEITUNGEN

Produktbeschreibung....22

1. Anwendungen 22
2. Fördermedien 22
3. Installation 23
4. Elektroanschluss 23
5. Zubehöre 23

6. Wartung....23
   6.1 Anpassen der Pumpenlaufzeit....23
   6.2 Wartungs- und Reparaturanweisung....24

7. Technische Daten....25

8. Management ...... 25

8.1 Einlagerung 25
8.2 Transport 25
8.3 Gewicht 25

1. Änderungen und Ersatzteile 25

2. Entsorgung 25

3. Störungssuche und Abhilfen 26

DEUTSCH

DE

LEGENDE

Die folgenden Symbole wurden verwendet:

Die Nichteinhaltung der folgenden Anleitungen kann Personen- und Sachschäden verursachen.

HINWEISE

Bevor mit der Installation begonnen wird, muss diese Anleitung aufmerksam durchgelesen werden.

Installation und Funktion müssen den Sicherheitsvorschriften des Anwenderlandes entsprechen. Alle Operationen müssen fachgerecht durchgeführt werden.

Die Nichteinhaltung dieser Vorschriften stellt nicht nur eine Gefahr für Personen dar und kann Sachschäden verursachen, sondern lässt außerdem auch jeden Garantieanspruch verfallen.

Fachpersonal

Die Installation sollte durch kompetentes und qualifiziertes Personal erfolgen, das im Besitz der von den einschlägigen Normen vorgeschriebenen technischen Voraussetzungen ist. Unter Fachpersonal werden jene Personen verstanden, die aufgrund ihrer Ausbildung, Erfahrung und Schulung, sowie der Kenntnis der betreffenden Normen, Vorschriften und Maßnahmen für den Unfallschutz und die Betriebsbedingungen von der für die Sicherheit der Anlage verantwortlichen Person dazu befugt wurden, alle erforderlichen Arbeiten auszuführen, und die außerdem in der Lage sind, jede Art von Risiko zu erkennen und zu vermeiden (Definition des technischen Personals IEC 364)

Das Gerät darf nur dann von Kindern ab 8 Jahren und von Personen benutzt werden, deren sensorische oder mentale Fähigkeiten eingeschränkt sind, oder denen es an Erfahrung oder Kenntnissen mangelt, wenn sie überwacht werden oder wenn sie Anleitungen für den sicheren Gebrauch des Gerätes erhalten haben und die mit ihm verbundenen Gefahren kennen. Nicht zu-

lassen, dass Kinder mit dem Gerät spielen. Die dem Benutzer obliegenden Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Sicherheit

Der Gebrauch ist nur dann zulässig, wenn die Elektrik unter Anwendung der Sicherheitsmaßnahmen gemäß der geltenden Normen des Anwenderlandes erstellt wurde.

Zum Transportieren oder Umstellen der Pumpe nie am Kabel ziehen.

Zum Ausstecken des Steckers aus der Steckdose nie am Kabel ziehen.

Schadhafte Gerätekabel müssen durch den Hersteller oder eine von ihm autorisierte Kundendienststelle ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

HAFTUNG

Der Hersteller haftet nicht für die mangelhafte Funktion der Elektropumpen und eventuelle Folgeschäden, wenn diese manipuliert, verändert oder über die empfohlenen Betriebsdaten hinaus betrieben wurden, oder andere in diesem Handbuch enthaltene Anweisungen nicht befolgt wurden. Außerdem wird keine Haftung für eventuell in dieser Betriebsanleitung enthaltene Übertragungs- oder Druckfehler übernommen. Der Hersteller behält sich vor, an den Produkten alle erforderlichen oder nützlichen Änderungen anzubringen, ohne die wesentlichen Merkmale zu beeinträchtigen.

PRODUKTBESCHREIBUNG

Die Systeme Genix sind kompakte, vollautomatisch arbeitende Kleinhebeanlagen. Siedienen zur Förderung von häuslichem Schmutz- und Abwasser, das in Räumen von Privathaushalten anfällt, die sich unterhalb der Rückstauebene befinden. In diesen Fällen kann das Schmutz- bzw. Abwasser nicht direkt über ein Freispiegelgefälle in die Kanalisation geleitet werden.

WCs und andere mit dieser Anlage zusammenhängende Verwendungen können normal genutzt werden und erfordern minimale Wartung. Die Systeme arbeitet voll automatisch sobald der Füllstand im Behälter ein bestimmtes Niveau erreicht.

1. ANWENDUNGEN

Die Genix Anlagen sind ausschließlich zur Behandlung von Abwässern, Toilettenpapier und Fäkalien bestimmt. Verwendungzweck gemäß EN 12050-3.

WC mit horizontalem Abfluss gemäß EN33 oder EN37.

Die Systeme sind nur für den direkten Anschluss an die Toilette bestimmt. Die Aufstellung muss in demselben Raum erfolgen, in dem auch die Entwässerungsgegenstände installiert sind.

Oberhalb der Rückstauebene muss eine zweite Toilette vorhanden sein. Die Kleinhebeanlage ist am Boden zu befestigen, um ein Verdrehen und ein Anheben durch Auftrieb zu verhindern.

2. FÖRDERMEDIEN

Die Kleinhebeanlage ist ausschließlich zur Förderung von fäkalienhaltigem Abwasser aus einer Toilette sowie Schmutzwasser aus einer Dusche, einem Bidet und/oder einem Waschbecken bestimmt.

Schäden, die durch Fremdkörper (Feuchttücher, Essensreste, Watte, Tampons, Binden, Kondome, Haare, Baumwollappen, Holz, Metall oder Kunststoffgegenstände) oder das Pumpen von Flüssigkeiten, wie Lösemittel, aggressive chemische Mittel und Öle, werden nicht von der Garantie gedeckt.

Gebräuchliche Flüssigkeiten zum Reinigen der Entwässerungsgegenstände. pH-Wert: 4-10.

Max. Betriebstemperatur 50°C

Die Kleinhebeanlage ist für Spül-mengen von 4, 6 und 9 l ausgelegt. EineSpülmenge von 4 l ist jedoch nur zulässig, wenn der Gehalt an Feststoffen im Abwasser gering ist.

3. INSTALLATION

Die Anlage darf auf keinen Fall am Kabel gehoben und getragen werden.

Für Wartungs- und Reparaturarbeiten muss die Kleinhebeanlage gut zugänglich sein.

Die Kleinhebeanlage ist in einem frost-freien Raum aufzustellen, damit das Fördermedium nicht gefrieren kann.

Außen verlaufende Rohrleitungen sind ausreichend zu isolieren. Die Druckleitung muss aus einem geeigneten Werkstoff mit ausreichender Festigkeit bestehen, wie z.B. Kupfer oder Hart-PVC mit verschweißten Verbindungsstellen. Um die Übertragung von Schwingungen auf Gebäudeteile zu vermeiden, sind die Rohrleitungen sorgfältig abzufangen und Armaturen ausreichend zu befestigen, ohne dass sie mit Gebäudeteilen in Berührung kommen.

Verlängerungsrohre zwischen der Toilette und der Kleinebeanlage dürfen nicht länger als 150 mm sein, weil ansonsten die Verstopfungsgefahr steigt.

4. ELEKTRISCHER ANSCHLUSS

Es ist sicherzustellen, dass die Kleinhebeanlage für die am Montageort vorhandene Versorgungs-spannung und Frequenz geeignet ist. Der elektrische Anschluss ist in Übereinstimmung mit den örtlichen Vorschriften des Energie-versorgungsunternehmens bzw. VDE vorzunehmen.

Die Kleinhebeanlage muss geerdet werden.

Die Elektroinstallation muss über einen Fehlerstromschutzschalter zum Schutz gegen Erdschlussströme verfügen. Indiesem Fall ist bei Verwendung eines Schuko-Steckers oder eines anderen Steckers mit Schutzkontakt ein ausreichender Schutz gewährleistet. Die Kleinhebeanlage ist an einen Netz-schalter mit einer allpoligen Kontakt-öffnungsweite von mindestens 3 mm an allen Polen anzuschließen. Bei Übertemperatur schaltet ein Thermoschalter den Motor ab. Hat sich der Motor wieder ausreichend abgekühlt, schaltet er automatisch wieder ein.

5. ZUBEHÖRE

1- Zur Anzeige einer Störung oder eines hohen Füllstands im Behälter ist ein akustischer Alarmgeber mit einem Schalldruckpegel von 75dB(A) als Zubehör lieferbar. Produktnummer: 60166477
2- Ein Bausatz enthält: ein flexibles Rohr, (Länge 500 mm) mit Adapter ist als Zubehör lieferbar. Produkt-Code 60168126

Die Anlage erfordert keine besondere Wartung, doch empfehlen wir, die Funktion und die Fittings der Rohre mindestens einmal pro Jahr zu kontrollieren.

6.1 Anpassen der Pumpenlaufzeit

Die Standardeinstellung gewährleistet einen siche-ren Betrieb in den meisten Anwendungsfällen. Ist die Rohrleitung jedoch besonders lang oder kurz, muss die Pumpenlaufzeit ggf. angepasst werden.

6.2 Wartungs- und Reparaturanweisung

Die servicefreundliche Bauweise der Kleinhebe-anlage erleichtert die Wartungs- und Reparatur-arbeiten bei Fehlfunktion oder blockierter Pumpe. Die nachfolgend angegebene Nummerierung bezieht sich auf die Abbildungen im Anhang "Störungssuche und Abhilfen".

Vor Beginn irgendwelcher Wartungs- und Reparaturarbeiten an der Klein-hebeanlage ist die Sicherung auszu-schalten, der Stecker zu ziehen oder die Spannungsversorgung anderweitig zu unterbrechen. Zudem muss sicher-gestellt sein, dass die Spannungsversorgung nicht versehentlich wieder eingeschaltet werden kann. Alle Rotationsbauteile dürfen sich nicht mehr drehen. Ausführung der Reparaturarbeiten nur durch Fachpersonal!

Blockiertes Laufrad/Schneidwerk

1. Die Spannungsversorgung ausschalten
2. Den Deckel der Motorverkleidung abnehmen.
3. Einen Schraubendreher mit einer Schaftlänge von mindestens 110 mm durch die zuvor vom Stopfen verschlossene Bohrung hindurch in den Schlitz der Welle stecken. Die Welle mit Hilfe des Schraubendrehers links und rechts herum drehen, um das Laufrad/Schneidwerk von Verunreinigungen zu befreien.

Notbetrieb über eine Bohrmaschine

1. Die Spannungsversorgung ausschalten
2. Ist ein Betrieb der Kleinhebeanlage über die Netzversorgung nicht möglich, können die Toilette und der Behälter mit Hilfe einer Bohrmaschine entleert werden.

Schlauch des Druckwächters verstopft

1. Die Spannungsversorgung ausschalten
2. Die Schraube an der Motorverkleidung lösen und die Verkleidung abnehmen.
3. Reicht der Wasserstand bis über den Motorflansch, muss der Tank über den speziellen Hahn an dem flexiblen Rohr (mitgeliefert) entleert werden.
4. Die Schrauben am Platinenhalter lösen.
5. Den Schlauch des Druckwächters ausbauen.
6. Den Gummischlauch säubern und die Öffnung m Becken kontrollieren.

Fremdkörper im Behälter

1. Die Spannungsversorgung ausschalten
2. Die Schraube an der Motorverkleidung lösen und die Verkleidung abnehmen.
3. Reicht der Wasserstand bis über den Motorflansch, muss der Tank über den speziellen Hahn an dem flexiblen Rohr (mitgeliefert) entleert werden.
4. Die seitliche Schraube am Ring des Motors lösen
5. Den Motorflansch anheben, um den Druck auf den O-Ring zu verringern. Einen Schrauben-dreher in die Aussparung unterhalb des Netzkabels einsetzen und nach unten drücken.
6. Die Motoreinheit an den Griffen ganz herausnehmen (zuerst senkrecht anheben und dann kippen).
7. Den Behälter und das Laufrad/Schneidwerk prüfen und reinigen.

Auf scharfe Kanten am Schneidwerk achten.Schutzhandschuhe tragen.

Kohlefilter

1. Den Filterdeckel abnehmen
2. Den Filter auswechseln

Um eine ausreichende Filterfunktion zu gewähr-leisten, ist der Kohlefilter einmal im Jahr zu wechseln.

Statt den Aktivkohlefilter zu nutzen, kann die Anlage auch über ein Entlüftungsrohr mit Durchmesser 20 entlüftet werden.

1. TECHNISCHE DATEN

Modell Hz		Volt (V)	P1 (W)	Amp (A) Cos φ		H max Fördenrhöhe (m)	Flow max (m3/h)
Genix	50	220-240	490 2	3	0.950.91	8.0 6.9
	60 115
	60 127
Genix Comfort	50	220-240	490 2	3	0.950.91	8.0 6.9
	60 115
	60 127

• Versorgungsspannung: siehe Schild der elektrischen Daten
  • Schutzgrad des Motors: IP44
  • Schutzklasse: F
  • Geräuschpegel <70dB(A) to 12050-3
• Träge Leitungssicherungen (Version 220-240V): hinweisende
  Werte (Ampere)
  • Betriebsart: S3 -50% 1min. (30 sec on; 30 sec off).
• Umgebungstemperatur: +5°C bis +25°C
• Ein- und Ausschaltniveaus
  EIN: 72 mm über dem Boden
  AUS: 52 mm über dem Boden.

Der Betriebsdruck der Kleinhebeanlage darf 6 m nicht übersteigen, um eine sichere Entwässerung der ange-schlossenen Entwässerungs-gegenstände zu gewährleisten (siehe Kurzanleitung).

• Lagertemperatur: -10^ + 40^

- Kennzeichnung:

8. UMGANG

8.1 Einlagerung

Alle Pumpen müssen an einem überdachten, trockenen, staub- und vibrationsfreien Ort mit möglichst konstanter Luftfeuchtigkeit gelagert werden. Sie werden in ihrer Originalverpackung geliefert, in der sie bis zum Augenblick der Installation verbleiben müssen.

8.2 Transport

Unnötige Schlageinwirkungen und Kollisionen vermeiden.

8.3 Gewicht

Am Aufkleber an der Verpackung ist das Gesamtgewicht der Pumpe angeführt.

9. ÄNDERUNGEN UND ERSATZTEILE

Alle nicht zuvor genehmigten Änderungen entheben den Hersteller von jeder Haftpflicht. Alle für Reparaturen verwendeten Ersatzteile müssen Originalteile sein und alle Zubehöre müssen vom Hersteller autorisiert sein, so dass für die Maschinen und Anlagen, an denen diese montiert werden, maximale Sicherheit gewährleistet werden kann.

Eventuell schadhafte Versorgungskabel der Pumpe müssen von Fachpersonal repariert werden, damit jedes Risiko ausgeschlossen wird.

10. ENTSORGUNG

Dieses produkt oder seine teile müssen unter berücksichtigung der Umwelt und in übereinstimmung mit den lokalen vorschriften für den Umweltschutz entsorgt werden; lokale, öffentliche oder private abfallsammelsysteme Einsetzen.

1. STÖRUNGSSUCHE UND ABHILFEN

STÖRUNGEN		KONTROLLEN(mögliche Ursachen)	ABHILFEN
1	Der Motor läuft nicht an und macht kein Geräusch, wenn im Becken der Anlaufstand erreicht wird.	A. Fehler in der Spannungsversorgung.B. Die Sicherungen prüfen (falls auch die neue Sicherung durchbrennt oder das Kabel oder der Motor defekt ist).C. Laufrad/Häckselwerk blockiert. (Wärmeschutzschalter geöffnet).D. Rohr des Druckschalters verstopft.	A. Die Spannungsversorgung ordnungsgemäß wiederherstellen.B. Die Sicherung einschalten.Das Kabel und den Motor durchmessen. Ist das Kabel oder der Motor defekt, ist das entsprechende Bauteil auszutauschen.C. Das Laufrad/Schneidwerk von Verunreinigungen befreien und warten, bis der Motor wieder abgekühlt ist und der Thermoschalter automatisch zurückgesetzt wird.D. Druckwächterschlauch entfernen und den Schlauch säubern.
2	Der Motor brummt, dreht aber nicht.	A. Laufrad/Schneidwerk blockiert.B. Motor oder Kondensator defekt.C. Steuerplatine defekt.	A. Das Laufrad/Schneidwerk von Verunreinigungen befreien und prüfen, ob es sich frei drehen lässt.B. Den Motor oder Kondensator austauschen.C. Die Steuerplatine austauschen.
3	Der Motor funktioniert ständig oder läuft mit regelmäßigen Intervallen an.	A. Permanenter Zulauf in den Behälter durch Leckagen im System.B. Schmutzwasser gelangt über die Druckleitung zurück in den Behälter.C. Druckschalter defekt.D. Übermäßige Schaumentwicklung.	A. Prüfen, ob der Zulauf zu den Entwässerungsgegenständen undicht ist.B. Das Rückschlagventil prüfen.C. Die Druckschaltereinheit austauschen.D. Die Entlüftung kontrollieren / Sicherstellen, dass der Ausguss mit dem oberen Anschluss verbunden ist / Eine Entlüftung vorbereiten (Siehe Kurzanleitung).
4	Der Motor läuft, die Pumpe fördert jedoch kein Schmutzwasser bzw. Abwasser.	A. Pumpe oder Behälter verstopft.B. Lufteinschlüsse in der Pumpe oder Entlüftungsventil im Pumpengehäuse verstopft.	A. Die Verstopfungen beseitigen.B. Die Funktion des Entlüftungsventils im Behälter überprüfen. Prüfen, ob der Kohlefilter eventuell feucht ist.Prüfen, ob die Entlüftungsbohrung im Pumpengehäuse verstopft ist.C. Die Verstopfungen beseitigen.Das Rückschlagventil prüfen.
5	Die Serviceanlage entleert langsam.	A. Die Druckleitung ist zu lang oder hat zu viele Bögen.B. Das Pumpengehäuse ist undicht.C. Pumpenhydraulik oder Schneidwerk blockiert.	A. Eine Druckleitung mit größerem Durchmesser installieren.Den Verlauf der Rohrleitung ändern, um die Anzahl der Bögen zu reduzieren.Bögen mit größerem Bogenradius installieren.B. Das Pumpengehäuse austauschen (Ersatzteil).C. Die Pumpenhydraulik und das Schneidwerk prüfen und reinigen.
6	Ratternde Geräusche aus der Kleinhebe-anlage. Das Schmutzwasser bzw. Abwasser wird jedoch gefördert.	A. Ein Fremdkörper schlägt gegen das Laufrad/Schneidwerk.	A. Den Fremdkörper entfernen.
7	Aus dem Behälter austretende Gerüche.	A. Kohlefilter verschmutzt.	A. Den Kohlefilter austauschen.
