GEBRUIKSAANWIJZING WSF 80 Weller

Nederlands TechnischeGegevens|Veiligheidsinstructies|Onderhouden|Garantie

Plaats het soldeergereedschap bij niet- gebruik altijd in de veiligheidshouder.

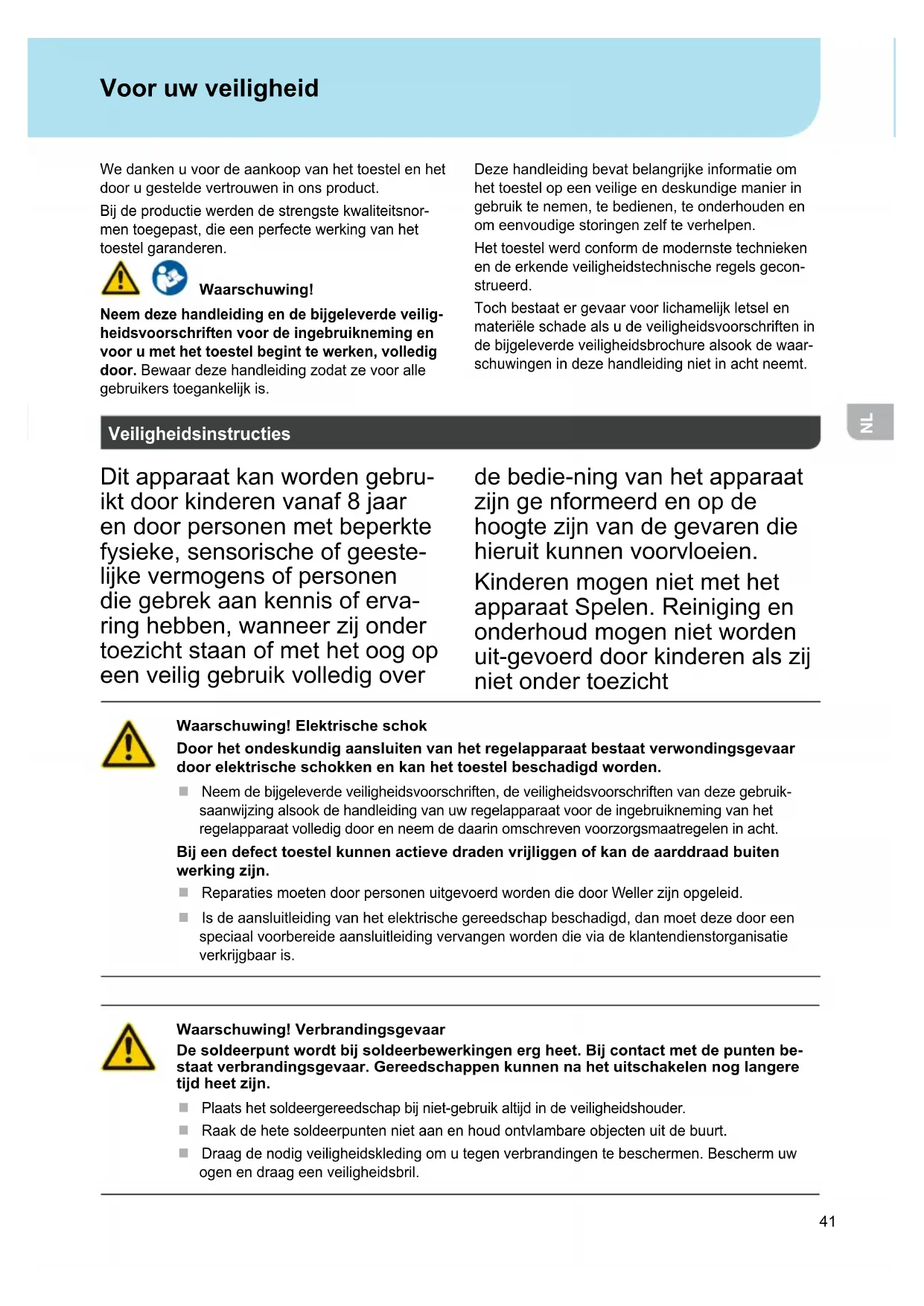

Voor uw veiligheid We danken u voor de aankoop van het toestel en het door u gestelde vertrouwen in ons product. Bij de productie werden de strengste kwaliteitsnor- men toegepast, die een perfecte werking van het toestel garanderen. Waarschuwing! Neem deze handleiding en de bijgeleverde veilig- heidsvoorschriften voor de ingebruikneming en voor u met het toestel begint te werken, volledig door. Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is. Deze handleiding bevat belangrijke informatie om het toestel op een veilige en deskundige manier in gebruik te nemen, te bedienen, te onderhouden en om eenvoudige storingen zelf te verhelpen. Het toestel werd conform de modernste technieken en de erkende veiligheidstechnische regels gecon- strueerd. Toch bestaat er gevaar voor lichamelijk letsel en materiële schade als u de veiligheidsvoorschriften in de bijgeleverde veiligheidsbrochure alsook de waar- schuwingen in deze handleiding niet in acht neemt. Veiligheidsinstructies Dit apparaat kan worden gebru- ikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke,sensorischeofgeeste- lijke vermogens of personen die gebrek aan kennis of erva- ring hebben, wanneer zij onder toezicht staan of met het oog op een veilig gebruik volledig over de bedie-ning van het apparaat zijn ge nformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voorvloeien. Kinderen mogen niet met het apparaat Spelen. Reiniging en onderhoud mogen niet worden uit-gevoerd door kinderen als zij niet onder toezicht Waarschuwing! Elektrische schok Door het ondeskundig aansluiten van het regelapparaat bestaat verwondingsgevaar door elektrische schokken en kan het toestel beschadigd worden. Neem de bijgeleverde veiligheidsvoorschriften, de veiligheidsvoorschriften van deze gebruik- saanwijzing alsook de handleiding van uw regelapparaat voor de ingebruikneming van het regelapparaat volledig door en neem de daarin omschreven voorzorgsmaatregelen in acht. Bij een defect toestel kunnen actieve draden vrijliggen of kan de aarddraad buiten werking zijn. Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid. Is de aansluitleiding van het elektrische gereedschap beschadigd, dan moet deze door een speciaal voorbereide aansluitleiding vervangen worden die via de klantendienstorganisatie verkrijgbaar is. Waarschuwing! Verbrandingsgevaar De soldeerpunt wordt bij soldeerbewerkingen erg heet. Bij contact met de punten be- staat verbrandingsgevaar. Gereedschappen kunnen na het uitschakelen nog langere tijd heet zijn. Plaats het soldeergereedschap bij niet-gebruik altijd in de veiligheidshouder. Raak de hete soldeerpunten niet aan en houd ontvlambare objecten uit de buurt. Draag de nodig veiligheidskleding om u tegen verbrandingen te beschermen. Bescherm uw ogen en draag een veiligheidsbril.42

Waarschuwing! Brand- en explosiegevaar! Brandgevaar door hete gereedschappen Plaats het soldeergereedschap bij niet-gebruik altijd in de veiligheidshouder. Houd explosieve en brandbare voorwerpen uit de buurt. Toestel niet afdekken. Waarschuwing! Verwondingsgevaar Ongecontroleerde draadvoeding kan leiden tot letsel door soldeerdraad. Draag een veiligheidsbril Draag veiligheidshandschoenen! Uitsluitend de in de handleiding aanbevolen soldeerdraad gebruiken Waarschuwing! Verwondingsgevaar Bij het transport kunnen het toestel of onderdelen vallen. Voorgeschreven Gebruik Van Het Systeem Hetsoldeerdraadvoedingssysteemmaguitsluitend worden gebruikt voor het solderen van onderdelen. Gebruikhetapparaatuitsluitendmetdevolgende voedingseenheden: WTSF 80: WTSF 80 + 120: WD 1 WSD 81 WSD 81i WS 81 WT1 WT1H WT2M WD 1M WSD 121 WR 2 WR 3M WT1H WT2M WXSF 120: WX 1 WX 2 WXD 2 WXA 2 WXR 3 WXsmar Toestel alleen in binnenruimtes gebruiken. Tegen vocht en direct zonlicht beschermen. Het gebruik volgens de bestemming veronderstelt ook dat u deze handleiding in acht neemt, u alle andere begeleidende documenten in acht neemt, u de nationale ongevalspreventievoorschriften op de plaats van gebruik in acht neemt. Voor eigenmachtig uitgevoerde veranderingen aan het toestel kan de fabrikant niet aansprakelijk gesteld worden. Gebruikersgroepen Wegens verschillend hoge risico‘s en gevaren mogen sommige handelingen alleen door geschoolde vaklui uitgevoerd worden. Handeling Gebruikersgroepen Onderhoud Vakpersoneel met technische opleiding Vervangen van elektrische reserveonderdelen Elektrotechnicus Opgave van onderhoudsintervallen Veiligheidskracht Bedienen Draad wisselen Leek Bedienen Onderhoud Draad wisselen Vervangen van elektrische reserveonderdelen Technische leerling onder leiding en toezicht van een opgeleide vakman Toestel in gebruik nemen Attentie! Lees en neem nota van de gebruiksaanwijzing van de gebruikte Weller voedingseenheid. Neemhettoestelzoalsinhethoofdstuk„Ingebruikne- ming“ beschreven in gebruik. Controleer of de netspanning met de spanning op het typeplaatjeovereenkomt.43

onderhouden Waarschuwing! Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen. Waarschuwing! Gebruik alléén origineel toebehoren en originele onderdelen. Waarschuwing! Verbrandingsgevaar Vervangen soldeerpunt alleen in koude toestand Soldeerpunten mogen alleen vervangen worden als ze koud zijn. Het soldeerwerktuig moet in uitgeschakelde toe- stand minstens 3 minuten in de veiligheidshouder blijven tot de soldeerpunt afgekoeld is. LED-statu- sindicatie moet uit zijn. De warmteoverdrachtvlakken van verwarmings- element en soldeerpunt schoon houden. Het verwarmingselement mag niet met soldeertin in contact komen. Bedieningspaneel met een geschikte reinigingsdo- ek bij verontreiniging reinigen. Technische Gegevens Soldeerdraadvoedingssysteem WTSF 80 WTSF 120 / WXSF 120 Adapter Ingang Uitgang

III Temperatuurbereik Celsius: 100 - 450°C Fahrenheit: 200 - 850°F Celsius: 100 - 450°C Fahrenheit: 200 - 850°F Opwarmingstijd (Ca.) in secon- den (50°C naar 380°C) (120°F naar 660°F)

Puntgroep LT XT Foutmeldingen en verhelpen van fouten44

Melding/symptoom Mogelijke oorzaak Maatregelen om het probleem te verhelpen Geendisplayfunctie(displayuit) Geennetspanningvoorhanden Voedingseenheid niet aangesloten Netspanning controleren. Voeding aansluiten Geendraadvoeding Aandrijvwiel slipt door Aandrukkracht bij de veerschroef verhogen Draadrol leeg Draadrol wisselen Verontreiniging van de punt door vloeimiddelresten Punt reinigen Draad is bij afrollen in de war geraakt Draadrol wisselen Draad smelt niet Temperatuur bij de soldeereen- heid te laag ingesteld Temperatuur tot boven het smeltpunt verhogen Verwarmingselement defect Verwarmingselement vervangen Symbolen Attentie! Waarschuwing voor handletsels Bedieningshandleiding lezen! Draag veiligheidshandschoenen! Draag een veiligheidsbril Voor het uitvoeren van alle werk- zaamheden aan het toestel altijd de stekker uit het stopcontact trekken. ESD-conform design en ESD-confor- me werkplek Afvoer Afgedankte elektrische en elektroni- sche apparatuur moeten gescheiden ingezameld en afgevoerd worden. Verwijder de verlichtingsmiddelen uit de apparatuur voordat u deze afvoert. Informeer bij uw gemeente of bij uw vakhandelaarnaarrecyclingbedrijven en inzamelpunten. Al naargelang de lokaal van toepassing zijnde voorschrif- ten kunnen detailhandelaren verplicht zijn om afgedankte elektrische en elektronische apparatuur kosteloos terugtenemen.Geefuwafgedankte elektrische en elektronische appara- tuurafvoorrecyclingenhelpzomee om de behoefte aan grondstoffen te verminderen. Afgedankte elektrische en elektronische apparatuur bevatten waardevolle,recyclebarematerialen die, mits ze niet milieuvriendelijk worden afgevoerd, negatieve gevolgen kunnen hebben voor het milieu en uw gezond- heid. Verwijder persoonlijke gegevens van uw afgedankte apparatuur voordat u deze afvoert. Vervuildeltersmoetenalsgevaarlijkafval worden behandeld. Voer vervangen toe- stelonderdelen,ltersofoudetoestelcon- form de voorschriften van uw land af. CE-teken Britssymboolvanovereenstemming Garantie Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB. Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaar- heidsgarantie door ons schriftelijk en met vermel- dingvanhetbegrip„Garantie“afgegevenwerd. De garantie vervalt bij ondeskundig gebruik en als doorongekwaliceerdepersoneningrepenuitgevo- erd werden. Technische wijzigingen voorbehouden! Gelieveuteinformerenop www.weller-tools.com.45
