WSF 80 - Svářecí stroj Weller - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma WSF 80 Weller ve formátu PDF.
| Značka | Weller |
| Model | WSF 80 |
| Typ produktu | Pájecí stanice s podavačem drátu |
| Elektrické napájení | 100-240 V ~ 50-60 Hz |
| Jmenovitý příkon | 86 W |
| Výstupní napětí | 12 V = 1500 mA |
| Síťové napětí (páječka) | 24 V AC |
| Teplotní rozsah | 100 - 450 °C (200 - 850 °F) |
| Typ hrotu | LT |
| Hmotnost | Přibližně 1 kg |
| Třída ochrany (zařízení) | I |
| Třída ochrany (jednotka podavače) | III |
| Pájecí funkce | Normální režim a impulsní režim |
| Posuv drátu | Automatický, nastavitelný od 1 do 27,5 mm/s |
| Konstrukce | Vyhovuje ESD |
| Bezpečnost | Ochrana proti úrazu elektrickým proudem, popáleninám, požáru |
| Požadované ochranné vybavení | Rukavice a ochranné brýle |
| Údržba | Čistěte teplosměnné plochy; vyměňte hrot za studena |
| Náhradní díly | Používejte pouze originální díly Weller |
| Opravy | Vyhrazeno pro personál proškolený společností Weller |
| Záruka | 12 měsíců na výrobní vady |
Často kladené otázky - WSF 80 Weller
Dotazy uživatelů ohledně WSF 80 Weller
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Svářecí stroj ve formátu PDF zdarma! Najděte svůj návod WSF 80 - Weller a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WSF 80 značky Weller.
NÁVOD K OBSLUZE WSF 80 Weller
Pokud pájedlo nepoužíváte, vždy CZ jej odložte na bezpečnou odkládaci plochu.
SK Ked spajkovačku nepoužírate, odložte ju vždy do bezpečnostného stojana.
SL Ce spajkalnika ne potrebujete, ga vedno odlozite v varovalni odlagalnik.

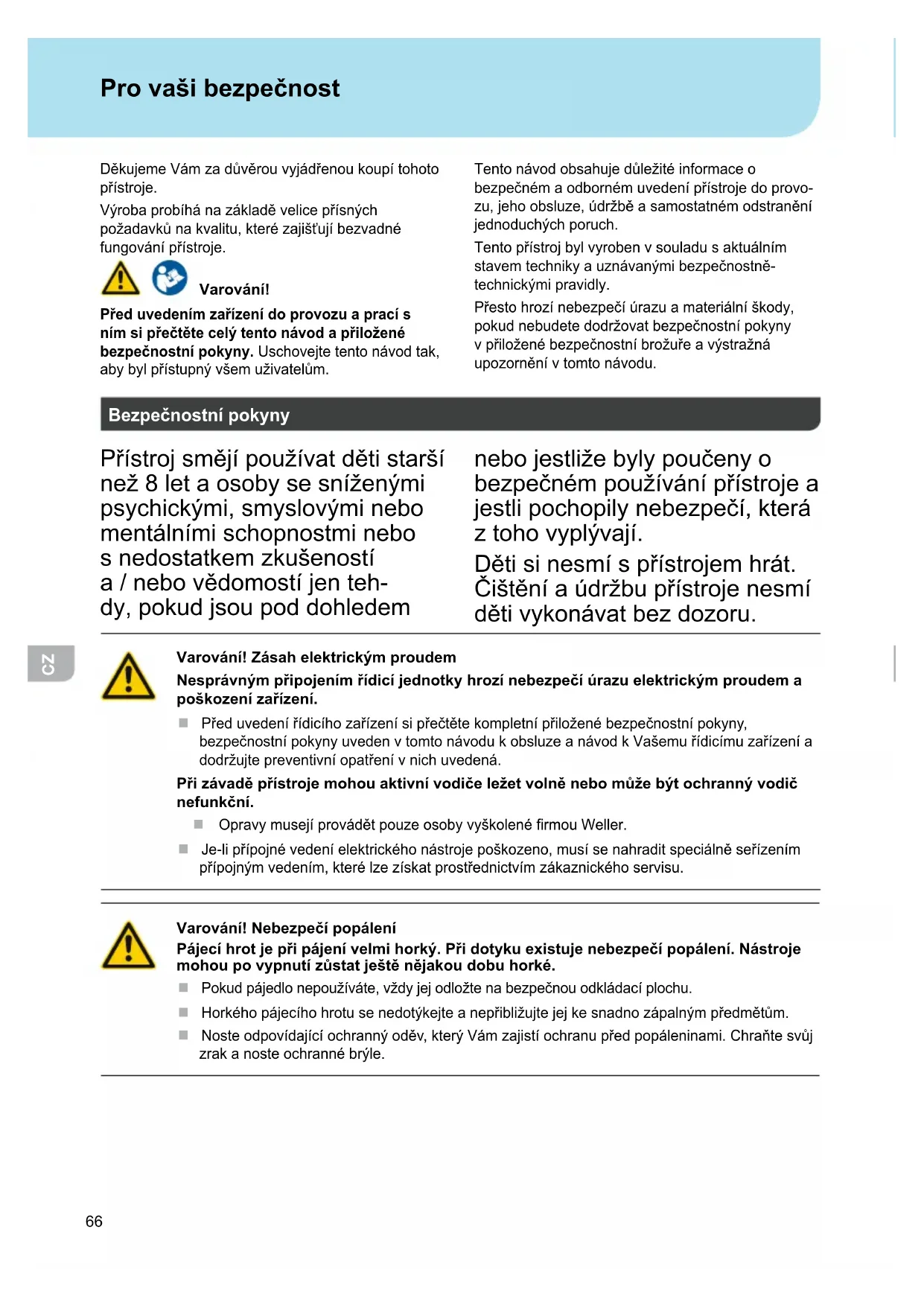

Děkujeme Vám za důvěrou vyjadřenou koupí tohoto pristroje.
Pred uvedenim zařizení do provozu a prací s
ním si prečtěte celý tento námod a priložné
bezpečnostníPokyny. Uschovejte tento námod tak,
aby byl pristupné všem uzivotelům.
Tento námod obsahuje duležite informace o bezpečné m a odborném uvedeni prístroje do provozu, jeho obsluze, udžbě a samostatné odstrěné jednoduchych poruch.
Tento pristroj byl vyroben v souladu s aktuánlím stavem techniyk a uznávanými bezpečnostě-technickými pravidly.
Presto hrozi nebezpeci urazu a materiñni skody,Pokud nebudete dodržovat bezpecnostni pouny v prilozené bezpecnostni brozure a vystražná upozorneni v tomto navodu.
Bezpečnostní poukyny
Přístroj směji používat déti starůnež 8 let a osoby se sníženými psychickými, smyslovými nebo mentalními schopnostmi nebos nedostatkem zkušenostá / nebo vědomostí jen tehdy,Pokud jsou pod dohledem
nebo jestlije byly poučeny o bezpečném používání prístroje a jestli pochopily nebezpeci, ktera z toho vyplývaji.
Deti si nesmi s pristrojem hrat. Čištení a udžbu pristroje nesmi deti vykonávat bez dozoru.
Varovani! Zasah elektrickym proudem
Nesprávným pripojením rídici Jednotky hroží nebezpečí urazu elektrickým proudem a poskození zařizení.
- Pred uvedeni rfdiciho zaizeni si prectete kompletni prilozené bezpecnostnik pouny, bezpecnostni pouny uveden v toto navodu k obsluze a navod k Vašemu rfdicimu zaizeni a dodržujte preventivn opatreni v nich uvedena.
Pri závade prístroje mohou aktivné vodiče ležet volné nebo muže byt ochranný vodič nefunkčné.
Opravy musejí provádet pouze osoby vyskolené firmou Weller.
Je-li pripojné vedení elektrického nástroje poskozeno, musí se nahradit SPECIALNě sefizením prípojným vedením, které lze získat prostřednictvím zákaznického servisu.
Varování Nebezpečí popálení
Pájecí hrot je pri pájení velmi horký. Pri dotyku existuje nebezpečí popálení. Nastroje mohou po vypnutí zústat jestě nějakou dobu horké.
■ Pokud pájedlo nepoužíváte, vždy jej odložte na bezpečnou odkládací plochu.
Horkého pájeciho hrotu se nedotykejte a nepriblizujte jej ke snadno zapalnym predmétum.
Noste odopvidajíc ochranny oděv, který Vám zajistí ochranu préd popáleninami. Chraťe svúj zrak a nods ochranné brýle.
Varování Nebezpečí požáru a výbuchu!
Nebezpeci požáru - horkné nastrojel!
Pokud pájedlo nepoužívate, vždy jej odložte na bezpečnou odkládací plochu.
Nepriblizujte se s vybusnymi a hoIavlymi predmety.
Přistroj nezakrývejte.
Varovánil Nebezpečí urazu
Nekontrovaný posuv dratu muže zpúsobit zraněni pájecim dratem.
Méjte nasazené ochranné bryle
Používejte ochranné rukavice!
Používejte pouze pájeci draty doporučnév provozním námovodu.
Varování Nebezpečí urazu
Pri preprave muze dojit k pa du pistroje nebo jheo ccasti.
Použití v souladu s určením
System posuvu pájeciho dratu se smí použivat výhradné pro pájení dlú.
Zařazení používejte vyhradné s nasledujícími napájecími Jednotkami.
Přistroj používejte pouze ve vnitrnich prostorech.
Přistroj chrante préd vlhkem a primým slunečním zárením.
Použití k určenému učelu zahrnuje také, ze
se budete ridit tímo námvdem,
budete dbát na vsechny dalí pruvodni podklady,
budete dbat na národní bezpečnostní prédpísy platné v mistě použit.
Vyrobce neprebirá odpovednost za svévolné provedené změny na zařizení.
Uživatelské skupiny
V dusledku ruzne vysokych rizik a rizikovych potenciálu smejí byt některé z pracovnich postupu vykonávany pouze vyskoleným odborným personálem.
| Pracovní postup Uživotelské skupiny | |
| Ádržba | Odborný personal s technickou kvalifikaci |
| Výměna elektrických náhradních dílú Elektrikár | |
| Zadámání intervalù ãdržby Bezpečnostné technik | |
| ObsluhaVýměna drátu | Laík |
| ObsluhaÁdržbaVýměna drátuVýměna elektrických náhradních dílú | Technicky vzdělaná osoba s vedením a pod dohledemkvalifikovaného odborníka |
Uvedeni zařizení do provozu
Pozor!
Přečěte si a dodržujtePokyny námodu k obšluge príslušné použivané napajeci Jednotky Weller.
Uvedte zařizení do provozu podle popisu v kapitole „Uvedeni do provozu".
Zkontrolujte, zda sit'ové napétí odpovidá udaji na typovém stitku.
Udrzba a servisni prace ohledne
Varovani!
Pred prací na stroji vždy vytáhněte
privodníkabel ze zásuvky.
Varovani!
Používejte pouze origináni nahradné dily WELLER.
Varování! Nebezpečí popálení
Pajeci hroty smeji byt vymenovany pouze v pripad, ze jsou vychladle.
Pajeci zaizeni musi ve vypnutem stavu zustat alespo3 3 minuty na bezpecnostni odkladaci plose, nez pajeci hrot vychladne. Stavova LED kontrola musi byt vypnuta.
Plochy prédavají teplo mezi pájecim hromet a topnám tělesem udržujte v Čistém stavu. Topný prvek se nésmí dostat do kontaktu s pájecim cinem.
Ovladaci panel je nutné Čistit pomoci vchodného hadrku na Čistěni.
Technické udaje
| Systém posuvu pájeciho drátu | WTSF 80 WTSF 120 / WXSF 120 | |
| Napájeci zdroj Vstup Vystup | 100 - 240 V ~ 50-60 Hz12 V = 1500 mA | 100 - 240 V ~ 50-60 Hz12 V = 1500 mA |
| Jmenovitý príkon 86 W 126 W | ||
| Sítové napěti 24 V AC 24 V AC | ||
| Hmotnost Cca 1 kg Cca 1 kg | ||
| Třida ochranyTřida ochrany Jednotka posuvu | IIII | IIII |
| Teplotné rozsah Celsius: 100 | 450°C Fahrenheit: 200 - 850°F | Celsius: 100 - 450°C Fahrenheit: 200 - 850°F |
| Doba zahrátí (Cca) v sekundách (z 50 °C na 380 °C) (z 120 °F na 660 °F) | 10 | 14 |
| Kolekce hrotů | LT | XT |
Chybova hlaseni a odstraovani chyb
| Hlášeni/symptom Možná prčína | Opatřeni k napravě | |
| Žádná funkce obrazovky (obra-zovka vypnuta) | Nesítové napěti Napájeci zdroj není prípojen | Zkontrolujte napětsiti Připojte k elektrické siti |
| Drát se neposouvá | Hnaci kolo prokluzuje Role s drátem je prázdná Znečišěné hrotu zbytkem tavidla Drát se pri odvijení zasekl | Zvýšit prítlak na šroubu s pružinou Vyměnit roli s drátem Vyčistit hrot Vyměnit roli s drátem |
| Drát se netaví | Teplota na pájeci Jednotce je nastavena príliš nízko Topný element je vadné | Zvýšit teplota nad bod tání Vyměnit topný prvek |
Symboly
Pozor!
Vystraha prd poranenim rukou
Prcte te si navod k pouzivani!
Používejte ochranné rukavice!
Méjte nasazené ochranné bryle
Pred provadénim veskerych practi na pristroji vytahnete zastrcku ze zasuvky.
Design a pracoviste v antistackem provedeni.
Likvidace
Opadni elektrická a elektronická zařizení je nutné sbírat a likvidovat oddělené. Pred likvidaci odstrańte ze zařizení osvětlovací prostředky.
Informujte se na mistrich urajdech nebo u vašeho odborného prodejce ohledně recyklacnich dvorù a sbernych mist. Podle mistrich ustanovení mohou maloobchodni prodejci byt povinni bezplatné odebrat zpet odpadní elektrická a elektronická zařizení. Opétovným použitím a recyklací vašeho odpadu z odpad-nich elektrických a elektronických zařizení prispíváte ke snizování potreby surovin. Odpadní elektrická a elektronická zařizení obsahuji cenne, opétovné použitelné materialy, které pri ekologické likvidaci nemohou mit negativné učinky naživotné prostředí a vase zdravi. Pred likvidácPokud možno ymažte na vasem odpadním pristroji existujíc osobní udaje. Se znečistěnými filtry nakládejte jakos nebezpečnám odadem. Vyměnéčasti zařizení, filtry a stara zařizení zlikvidujte podle predepisu platných ve Vasí zemi.
Znacka CE
Značka shody v Británii
Záruka
Nároky kupujíciho na odstraněni vad zanikaji jeder rok od dodávy. To neplatí pro nárok kupujíciho na regres dle §§ 478, 479 BGB (německého občanského zákoneku).
Ze záruky ručímejen tehdy, když jsme záruku na jakost a trvanlivost uvedli písemné a za použití pojmu „Záruka".
Technické změny vyhrazeny!
Bližs informace naleznete na strankach www.weller-tools.com.
Pred uvedenim do Činnosti a pred précous pristrojom si prestudujte dōkladne tento námod a priložné bezpečnostné poukny. Tento námod uschovajte tak, aby bol pristupné pre větkych používatel'ov.
Tento námod obsahuje dôležité informácie, aby ste mohli prístroi bezpečne a odborne uviest' do Činnosti a aby ste sami vedeli odstránit Jednoduché poruchy.
Výstraha! Zásah elektrickým prudom
Pred uvedením vasej ovladacej jegnotky do prevádzky si dokladne prestudujte bezpečnostné poukyny uvedené v prilhohe, bezpečnostné poukyny v totom námode na obsluhu ako aj námod k vasej ovladacej jegnotke a dodržiavajte prevenetivne bezpečnostné opatrenia, ktoré su v nich uvedené.
PriPokazenom pristroj mozu byt'aktivne vodiče obnažené alebo moze byt' ochranny vodič bez funkcie.
Výstraha! Nebezpečenstvo popálenia
Ked' spajkovačku nepouživate, odložte ju vždy do bezpečnostného stojana.
Vyhybajte sa vybusnym a horlavym predmetom.
Pristroj nezakryvajte.
Vystrahal Nebezpečenstvo zranenia Nekontrovaný posuv drótu može viest' k poraneniam spájkovacím drōtom.
Výstraha! Nebezpečenstvo zranenia
Pri preprave moze spadnut pristroj alebo diely.
Pristroj prévádkujte vyhradne s nasledujucimi napajacimi jegnotkami:
budete dodrziavat' tento návod,
budete respektovat' vsetky suvisiace dokumenty,
na pracovisku budete dodrziavat národné predpisy o ochrane zdravia a prevencii urazov.
Skupiny používatěřov
Z dovodu rozne vysokych rizik a potencialov nebezpečenstva možu niedtoré pracovné kroky vykonávat len vyskolení odborníci.
| Pracovný krok Skupiny používatělov | |
| Ádržba | Odborný personal s technickým vzdelením |
| Výmena elektrických náhradných dielov Elektrotechnik | |
| Zadanie intervalov údržby Odborník v oblasti bezpečnosti | |
| Obsluha Výmena drótu | Laici |
| Obsluha Údržba Výmena drótu Výmena elektrických náhradných dielov | Učni technických odborov pod vedením a dozoram vyškolených odborníkov |
Skontrolujte, ci sietové napatie zodpovedá udajom na typovom stitku.
Osetrovanie a udrzba
Vystraha!
Pred každou prácou na stroji vytiahni-te zástrčku zo zásuvky.
Vystraha!
Použivajte len originé nahradné diely firmy WELLER.
Vystraha! Nebezpečenstvo popálenia
Vymenu hrotov spajkovačky vykonávajte len v studenom stave
Spajkovacie hroty sa smu vymienat iba vtedy, ak su chladne.
Používajte ochranné rukavice!
Noste ochranné okuliare.
Pred vykonom akychkol'vek prac na pristroji vzdy vytiahnite zastrchu zo zasuvky.
Značka zhody v Británii
Záruka
Technické zmeny vyhradene!
Informujte sa prosim na internetovej stranke www.weller-tools.com.
Zahvaljujemo se vam za zaupanje, ki ste nam ga izkazali z nakupom te naprave.
Med izdelavo so bili uporabljeni najzahevnejski standardi kakovosti,ki zagotavljajo brezhibno delovanje naprave.
Opozorilo!
Uporaba v skladu s predpisi
EU prohlášeni o shodě
Prohlasujeme, ze označené produkty splnuji ustanovení následujicích směrnic:
Zmocnen k sestaveni technické dokumentace.
