Mark	Weller
Mudel	WSF 80
Toote tüüp	Jootmisjaam traadi etteandmise süsteemiga
Toiteallikas	100-240 V ~ 50-60 Hz
Nimivõimsus	86 W
Väljundpinge	12 V = 1500 mA
Võrgupinge (jootekolb)	24 V AC
Temperatuurivahemik	100 - 450 °C (200 - 850 °F)
Otsaku tüüp	LT
Kaal	Umbes 1 kg
Kaitseklass (seade)	I
Kaitseklass (etteandeseade)	III
Jootmise funktsioonid	Tavarežiim ja impulssrežiim
Traadi etteanne	Automaatne, reguleeritav 1 kuni 27,5 mm/s
Disain	ESD vastav
Ohutus	Kaitse elektrilöögi, põletuste ja tulekahju eest
Nõutav kaitsevarustus	Kindad ja kaitseprillid
Hooldus	Puhastage soojusülekande pindu; vahetage otsak külmana
Varuosad	Kasutage ainult Welleri originaalvaruosi
Remont	Ainult Welleri koolitatud personalile
Garantii	12 kuud tootmisvigade vastu

Korduma kippuvad küsimused - WSF 80 Weller

Kuidas jootetraati vahetada?

Traadi vahetamiseks kasutage juhendis kirjeldatud funktsiooni Vaheta traati. Veenduge, et seade on külm ja vooluvõrgust lahti ühendatud. Eemaldage vana traat, sisestage soovitatud uus jootetraat ja reguleerige vajadusel survejõudu.

Millised töörežiimid on saadaval?

Seadmel on kaks režiimi: Tavarežiim (pidev jootmine) ja Impulssrežiim (impulssjootmine). Saate nende vahel lülitada juhtpaneeli kaudu.

Mis on otsaku temperatuurivahemik?

Temperatuurivahemik on 100 °C kuni 450 °C (200 °F kuni 850 °F). Reguleerige temperatuuri vastavalt jootmisvajadustele.

Mida teha, kui jootetraat ei liigu?

Kontrollige võimalikke põhjusi: veoratas libiseb, traadirull on tühi, otsak on määrdunud või traat on kinni. Suurendage survejõudu, vahetage traadirull või puhastage otsak.

Kuidas seadet puhastada?

Hoidke otsaku ja küttekeha soojusülekande pinnad puhtad. Puhastage juhtpaneeli sobiva lapiga. Enne puhastamist ühendage seade alati vooluvõrgust lahti.

Kas ma võin kasutada mitteoriginaalseid otsakuid?

Ei, kasutage ainult Welleri originaalvaruosi, et tagada ohutus ja jõudlus. Mitteoriginaalsed otsakud võivad seadet kahjustada.

Mis on nõutav toitepinge?

Seade töötab toitevõrgul 100-240 V ~ 50-60 Hz. Kontrollige, et teie võrgu pinge vastab andmesildil olevatele andmetele.

Kuidas teada, kas seade on tavarežiimis või impulssrežiimis?

Režiim kuvatakse ekraanil või sümbolina. Tavarežiimis soojeneb seade pidevalt; impulssrežiimis soojeneb tsüklitena. Täpsete sümbolite jaoks vaadake juhendit.

Mida teha veateate korral?

Vaadake juhendi jaotist Veateated ja rikete kõrvaldamine. Näiteks kui ekraan on tume, kontrollige võrgupinget; kui traat ei sula, suurendage temperatuuri või vahetage kütteelement.

Kas ma saan seadet ise parandada?

Remonti tohib teha ainult Welleri koolitatud personal. Elektrilised remonditööd nõuavad elektrikut. Ärge avage seadet ise, elektrilöögi oht.

KASUTUSJUHEND WSF 80 Weller

EE Kasutusvaheaegadel asetage jootetoo-riist alati ohutushoidikule.

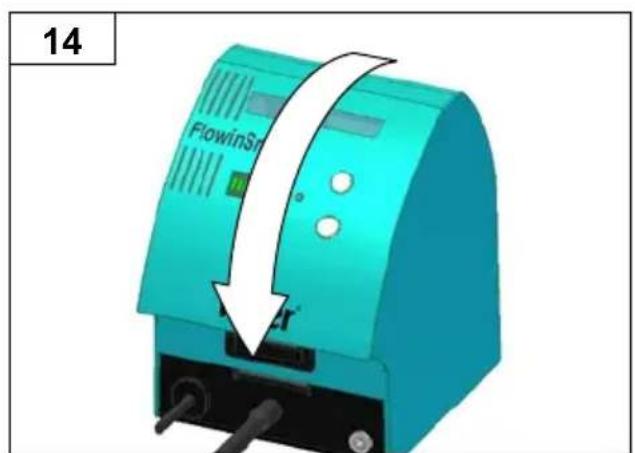

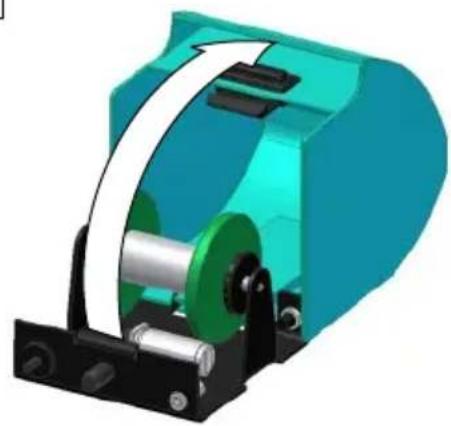

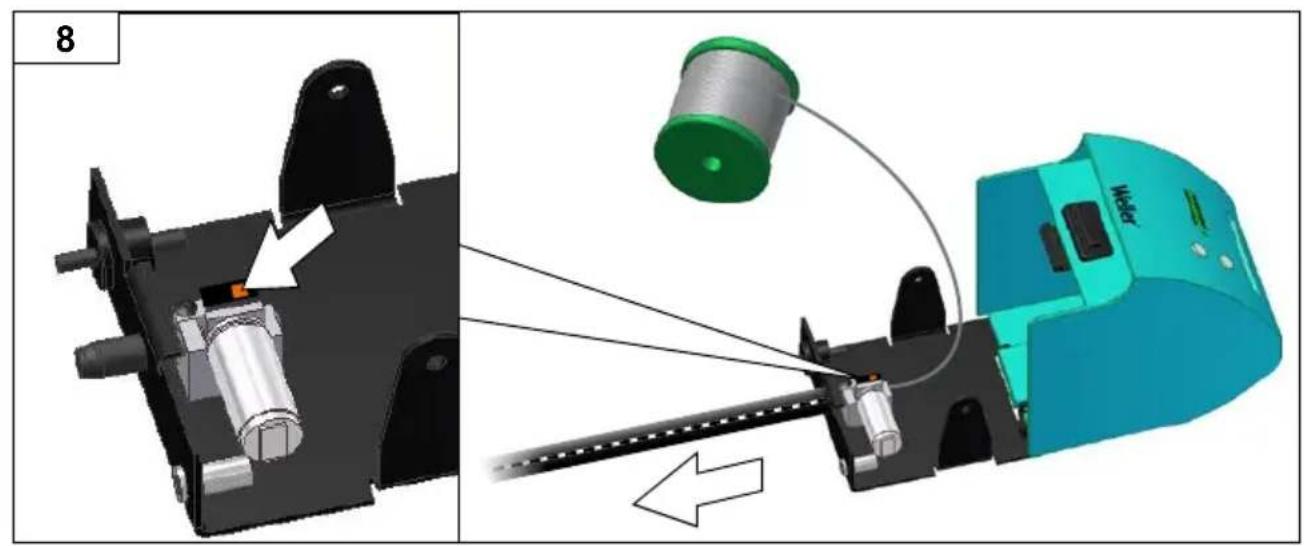

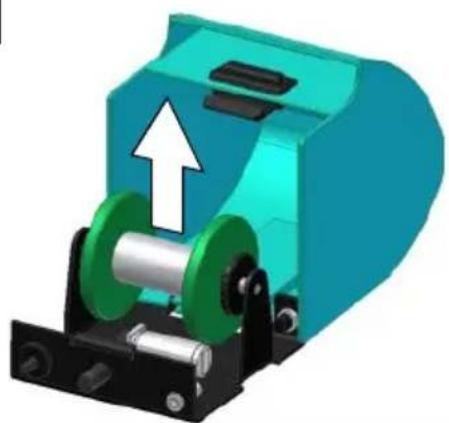

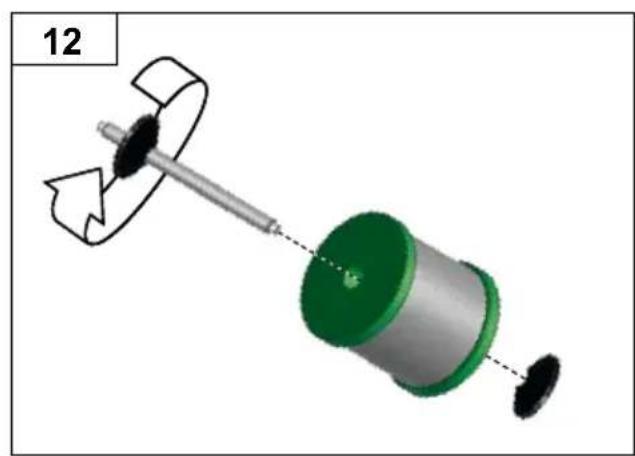

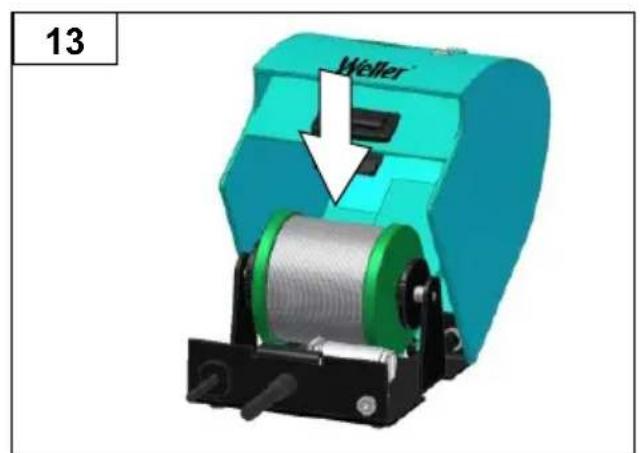

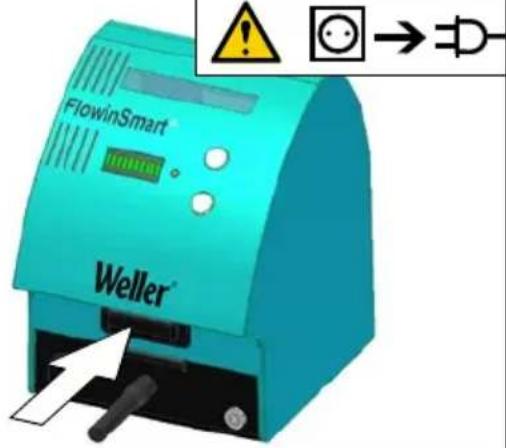

EE Traadi vahetamine

LV Stieples nomiina

LT Laido keitimas

BG CMHa Ha Xmua

RO Inlocuirea sarmei

HR Promijeniti Zicu

RU 3aMeHa npoBOJOKn

CN 替换焊锡丝

KO 书

JP ユイヤを交换する

1

2

3

4

5

6

7

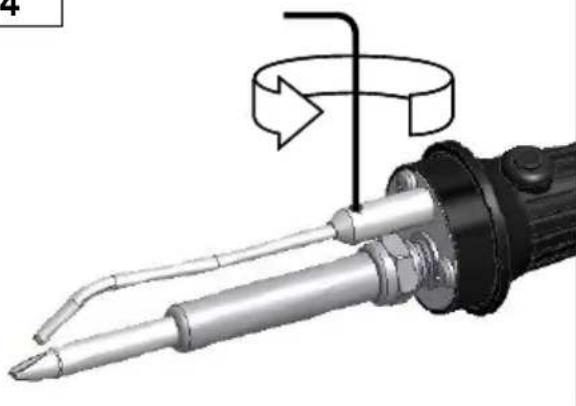

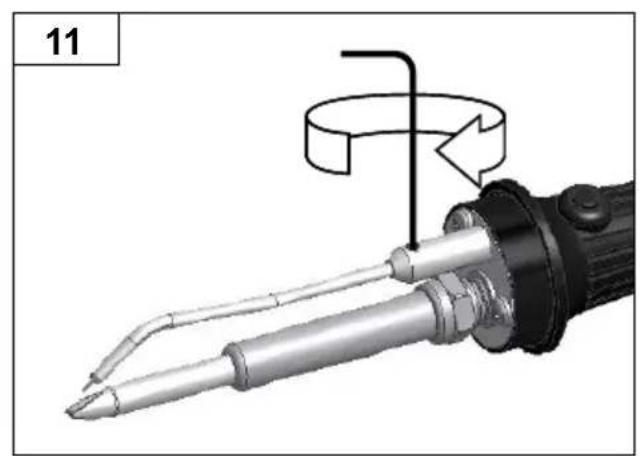

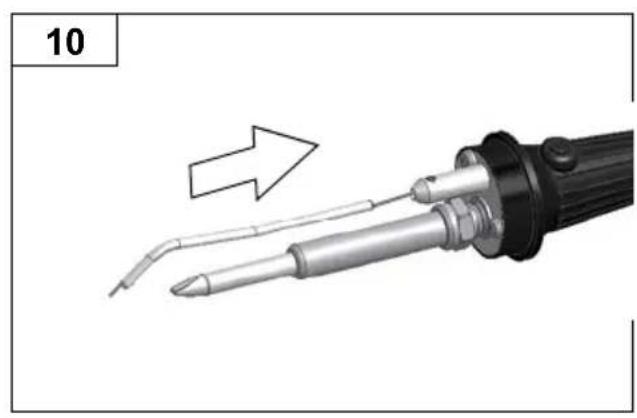

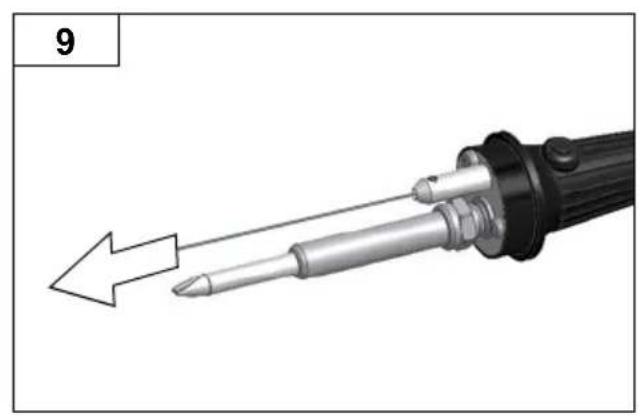

DE Lotspitzenwechsel WTSF 80
GB Soldering tip replacement WTSF 80
ES Cambio de punta de soldar WTSF 80
FR Changement de panne WTSF 80
IT Cambio delle punte saldanti WTSF 80
PT Mudança da ponta de solda WTSF 80
NL SoldeerpuntwisseI WTSF 80
SV Byte av lddspetsar WTSF 80
DK Skift af Ioddespids WTSF 80
FI Juotoskarjen vaihto WTSF 80
GR Aaay n ts akidac ouykoanq WTSF 80
TR Havya uçlarıdehyisiWTSF 80
CZ Vymena pajeciho hrotu WTSF 80
PL Wymiana grotu lutownikiego WTSF 80

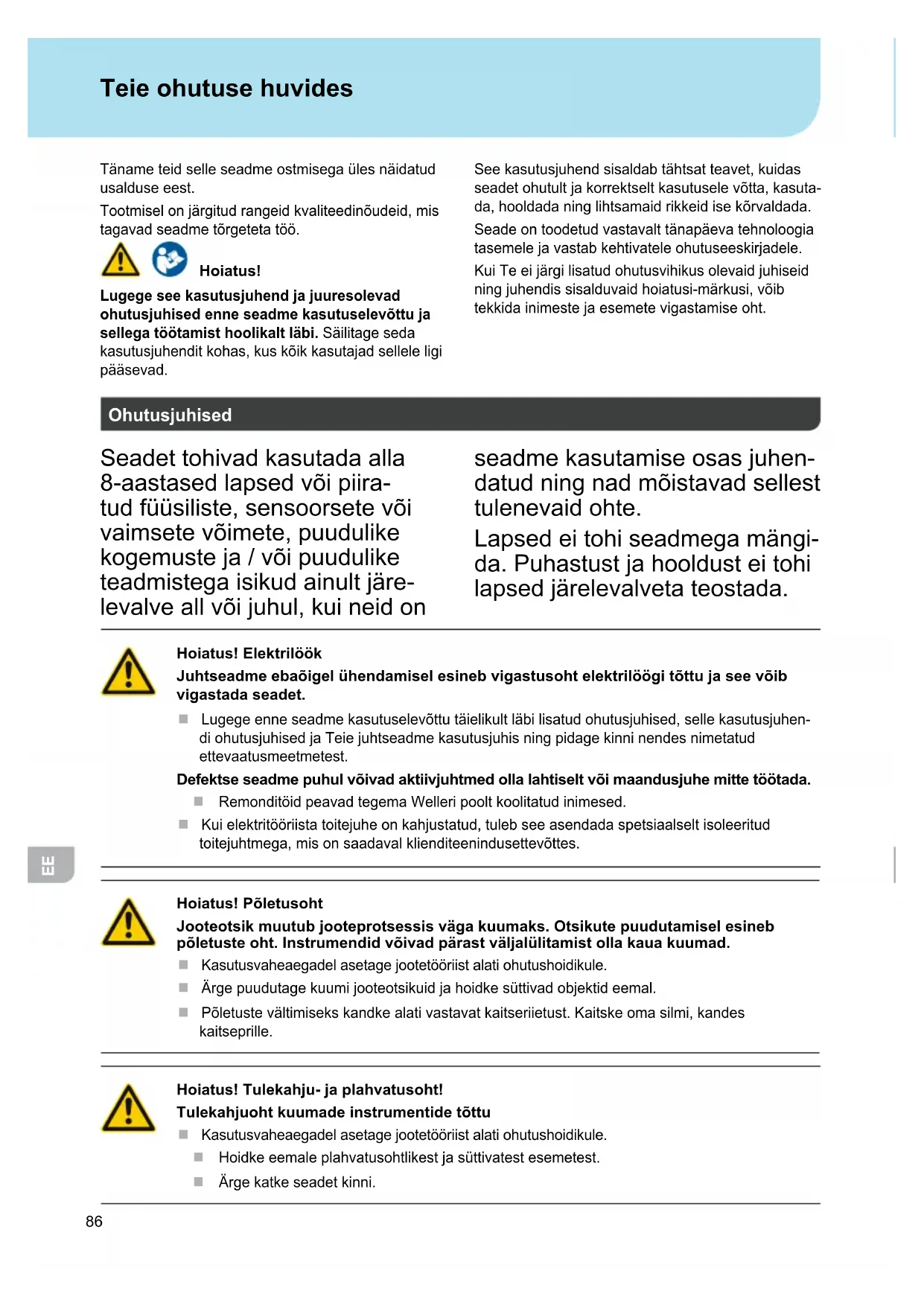

Teie ohutuse huvides

Täname teid selle seadme ostmisega üles nāidatud usalduse eest.

Tootmisel on järgitud rangeid kvaliteedinõudeid, mis tagavad seadme törgeteta too.

Hoiatus!

Lugege see kasutusjuhend ja juuresolevad ohutusjuhised enne seadme kasutuselevottu ja Sellega tootamist hoolikalt labi. Säilitage seda kasutusjuhendit kohas, kus koik kasutajad sellele liqi pääsevad.

See kasutusjuhend sisaldab tahtsat teavet, kuidas seadet ohutult ja korrektset kalutusele votta, kasutada, hooldada ning lihtsamaid rikkeid ise korvaldada.

Seade on toodetud vastavalt tanapäeva tehnoloogia tasemele ja vastab kehtivatele ohutuseeskirjadele.

Kui Te ei järgi lisatud ohutusvihikus olevaid juhiseid ning juhendis sisalduvaid hoiatusi-märkusi, vöib tekkida inimeste ja esemete vigastamise oht.

Ohutusjuhised

Seadet tohivad kasutada alla 8-aastased lapsed voi piiratud füusiliste, sensoorsete vovi vaimsete voimetete, puudulike kogemuste ja / voi puudulike teadmistega isikud ainult jarelevalve all voi juhul, kui neid on

seadme kasutamise osas juhendatud ning nad moistavad sellest tulenevaid ohte.

Lapsed ei tohi seadmega mangida. Puhastust ja hooldust ei tohi lapsed jarevalveta teostada.

Hoiatus! ElektrilooK

Juhtseadme ebaöigel ühendamisel esineb vigastusoht elektrilögi tottu ja see vöib vigastada seadet.

Lugege enne seadme kasutuselevottu taelikult labi lisatud ohutusjuhised, sallekasutusjuhendi ohutusjuhised ja Teie juhtseadme kasutusjuhis ning pidage kinni nendes nimetatud ettevaatusmeetmetest.

Defektse seadme puhul vovad aktivjuhtmed olla lahtiselt voi maandusjuhe mitte tootada.

Remonditoid peavad tegema Welleri poolt koolitatud inimesed.
Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isoleeritud toitejuhtmega, mis on saadaval klienditeenindusettevöttes.

Hoiatus! Pøletusoht

Jooteotsik muutub jooteprotsessis vaga kuumaks. Otsikute puudutamisel esineb põletuste oht. Instrumendid voivad pärast valjalulitamist olla kaua kuumad.

Kasutusvaheaegadel asetage jootetöörliist alati ohutushoidikule.
Arge puudutage kuumi jooteotsikuid ja hoidke suttivad objektid eemal.
Pöletuste vältimiseks kandke alati vastavat kaitseriietust. Kaitske om a silmi, kandes kaitseprille.

Traadi kontrollimatu etteanne võib kaasa tuua jootetraadist põhjustatud vigastused.

Kandke kaitseprille.
Kanda kaitsekindaid!
Kasutage vaid kasutusjuhendis soovitatud jootetraate

Hoiatus! Vigastusoht

Transportimisel voivad seade voi selle osad maha kukkuda.

Kasutusotstarbele vastav kaitamine

Jootetraadi etteandesüsteemi tohib kasutada uksnes osade jootmisel.

Kasutage seadet vaid jargmiste solmedega.

Kasutage seadet ainult siseruumides. Kaitske seadet niiskuse ja otsese päikesekiirguse eest.

Siptotstarbelise kasutuse alla kuulub ka:

Te järgite seda juhendit ja
koiki teisi kaasnevaid dokunte,
peate kinni koigist riiklikest eeskirjadest onnetuste ennetamiseks

Omavoliliste seadme juures tehtud muudatuste eest valmistajatehas endale vastutust ei vota.

Kasutajruhmad

Varieeruva riskitaseme ja ohupotentsiaali tottu voivad moningaid toid teha vaid koolitatud spetsialistic.

Töösamm Kasutajruhmad
Hooldus	Tehnilise väljaöppega spetsialistid
Elektriliste varuosade paigaldamine Elektrikud
Hooldusvälpade spetsifikatsoon Ohutustehnikud
Käsitsemine Traadi vahetamine	Tavainimesed
Käsitsemine Hoardus Traadi vahetamine Elektriliste varuosade paigaldamine	Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järevalvel

Seadme kasutuselevott

Tähelepanu!

Lugege labi ja järgige kasutatava Welleri toiteploki kasutusjuhendit.

Vötke seade kasutusele, nagu on kirjeldatud peatükis „Kasutuselevött".

Kontrollige, kas vorgupinge vastab tübisildil noutavale.

Hooldamine ja teenindamine

Hoiatus!

Enne koiki toid seadme kallal tommake pistik pistikupesast valja.

Hoiatus!

Kasutage ainult WELLERi originalivaruosi.

Hoiatus! Pøletusoht

Vahetage jooteotsikuid ainult siis, kui need on kulmad

Jooeteotsikuid tohib vahetada ainult kulmalt.

Jootetöörist peab enne jooteotsiku jahtumist ole
ma vahemalt 3 minutit valjalulitatult ohutushoidikul.
LEDi olekunait peab olema valjas.

Hoidke jooteotsiku ja kuttekeha soojsulekandepinnad puhtad. Kutteelement ei tohi jootetinaga kokku puutuda.

Puhastage juhtpaneeli mustumise korral selleks sobiva puhastuslapiga.

Tehnilised Andmed

Jootetraadi etteandesüsteem	WTSF 80 WTSF 120 / WXSF 120
Toiteallikas
Sisend	100 - 240 V ~ 50-60 Hz	100 - 240 V ~ 50-60 Hz
Väljund	12 V = 1500 mA	12 V = 1500 mA
Nimitarbimine 86 W 126 W
Vörgupinge 24 V AC 24 V AC
Kaal Ca 1 kg Ca 1 kg
Kaitseklass	I	I
Kaitseklass Etteandesölm	III	III
Temperatuurivahemik Celsius:	100 - 450°C	Celsius: 100 - 450°C
	Fahrenheit: 200 - 850°F	Fahrenheit: 200 - 850°F
Soojendusaag (Ca) sekundites (50 °C-It 380 °C-le) (120 °F-It 660 °F-le)	10	14
Otsikute seeria	LT	XT

Veateated ja vigade körvaldamine

Teade/Sümptom	Vöimalik pöhjus	Abimeetmed
Ekraan ei tõöta (Ekraan väljas)	■ Vörgupinge puudub ■ Voolutoitesõlm ei ole ühendatud	■ Kontrollige võrgupinget ■ Voolutoite ühendamine
Traadi etteannet ei toimu	■ Veoratas libiseb.libi ■ Traadirull on tühi ■ Otsiku mustumine räbastiga ■ Traat on lahtikerimisel kinni jäänud	■ Vedrupoldile avaldatava kontaksurvey suurendamine ■ Traadi vahetamine ■ Otsiku puhastamine ■ Traadi vahetamine
Traat ei sula	■ Jootesõlme temperatuur on seatud liiga madalaks ■ Kütteelemendi defekt	■ Temperatuuri tõstmine sulamispunktist kõrgemale ■ Kütteelemendi vahetamine

Sumbol

Tähelepanu!

Vigastusoht

Lugege kasutusjuhendit!

Kanda kaitsekindaid!

Kandke kaitseprille.

Enne seadmel mis tahes toode labiviimist tommake pistik alati pistikupesast valja.

ESD-nouetele vastav disain ja ESD-nouetele vastav tokoht

Jäätmekäïtlus

Elektri- ja elektronikaseadmete jaatmed tuleb koguda eraldi. Valgusallikate jaatmed tuleb seadmetest eemaldada. Kusige omahokalikust omavalitsusest voi jaemuujalt nouandeid ringlussevotu ja kogumispunkti kohta. Olenevalt kohalikest maarustest voib jaemuujal lasuda kohustus votta elektri- ja elektronikaseadmeid vastu tasuta. Teie panus elektri- ja elektronikaseadmete jaatmete korduskasutusse ja ringlussevottu aitab vahendada noudlust toorainete jarele. Elektrija elektronikaseadmete jaatmed sisaldavad vaartuslikke taaskasutata-vaid materjale, mis voivad kahjustada keskkonda ja inimeste tervist, kui neid ei korvaldata koskkonnasobralikul viisil. Kustutage korvaldatavatest seadmetest isiklikud andmed, kui neid seal on. Mustunud filtreid tuleb kaidelda eriprugina. Kaidelge vahetatud seadmeosad, filtrid voi vanad seadmed jaatmetena vastavalt Teie riigis kehtivatele eeskirjadele.

CE-märgis

Uhendkuningrigi vastavusmark

Garantii

Ostja pretensioonid puuduste kohta aeguvad ühe
aasta jooksul kauba tarnimisesst. See ei kehti ostja
nōuetele vastavalt §§ 478, 479 BGB.

Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja sailivuse garantii ning garantii on antud, kasutades moistet „Garantii".

Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalitseerimata isikud teevad seadme juures muudatusi.

Tootjapoolsed tehnilised muudatused on voimalikud!

Lisainfot leiate veebilehel

www.weller-tools.com.

ELi vastavusdeklaratsioon

Kinnitame, et nimetatud toode vastab järgmiste direktii- vide sātetele:

Volitatud koostama tehilisi andmeid.
