Märke	Weller
Modell	WSF 80
Produkttyp	Lödsstation med trådmatningssystem
Elförsörjning	100-240 V ~ 50-60 Hz
Märkförbrukning	86 W
Utspänning	12 V = 1500 mA
Nätspänning (lödkolv)	24 V AC
Temperaturintervall	100 - 450 °C (200 - 850 °F)
Spetstyp	LT
Vikt	Cirka 1 kg
Skyddsklass (apparat)	I
Skyddsklass (matningsenhet)	III
Lödfunktioner	Normalläge och pulsläge
Trådmatning	Automatisk, justerbar från 1 till 27,5 mm/s
Utformning	ESD-konform
Säkerhet	Skydd mot elektrisk stöt, brännskador, brand
Erforderlig skyddsutrustning	Skyddshandskar och skyddsglasögon
Underhåll	Rengöra värmeöverföringsytorna; byta lödspets när den är kall
Reservdelar	Använd endast originaldelar från Weller
Reparationer	Förbehållet personal utbildad av Weller
Garanti	12 månader mot tillverkningsfel

Vanliga frågor - WSF 80 Weller

Hur byter man lödtråd?

För att byta tråd, använd funktionen Byt tråd som beskrivs i bruksanvisningen. Se till att apparaten är kall och urkopplad. Ta bort den gamla tråden, sätt i den rekommenderade nya lödtråden och justera trycket vid behov.

Vilka driftlägen finns?

Apparaten har två lägen: Normalläge (kontinuerlig lödning) och Pulsläge (pulslödning). Du kan växla mellan dem via kontrollpanelen.

Vilket temperaturområde har lödspetsen?

Temperaturområdet är 100 °C till 450 °C (200 °F till 850 °F). Ställ in temperaturen efter dina lödbehov.

Vad gör jag om lödtråden inte matas fram?

Kontrollera möjliga orsaker: drivhjul som slirar, tom trådrulle, smutsig lödspets eller fastnad tråd. Öka trycket, byt trådrulle eller rengör lödspetsen.

Hur rengör man apparaten?

Håll värmeöverföringsytorna på lödspetsen och värmeelementet rena. Rengör kontrollpanelen med en lämplig trasa. Koppla alltid ur apparaten före rengöring.

Kan jag använda icke-original spetsar?

Nej, använd endast originalreservdelar från Weller för att garantera säkerhet och prestanda. Icke-originalspetsar kan skada apparaten.

Vilken matningsspänning krävs?

Apparaten fungerar med en nätspänning på 100-240 V ~ 50-60 Hz. Kontrollera att nätspänningen överensstämmer med uppgifterna på typskylten.

Hur vet jag om apparaten är i normalläge eller pulsläge?

Läget visas på displayen eller via en symbol. I normalläge värms apparaten kontinuerligt; i pulsläge värms den cykliskt. Se bruksanvisningen för exakta symboler.

Vad gör jag vid felmeddelande?

Se avsnittet Felmeddelanden och felsökning i bruksanvisningen. Om displayen är släckt, kontrollera nätspänningen; om tråden inte smälter, höj temperaturen eller byt värmeelement.

Kan jag reparera apparaten själv?

Reparationer ska utföras av personal utbildad av Weller. Elreparationer kräver en elektriker. Öppna inte apparaten själv, risk för elektrisk stöt.

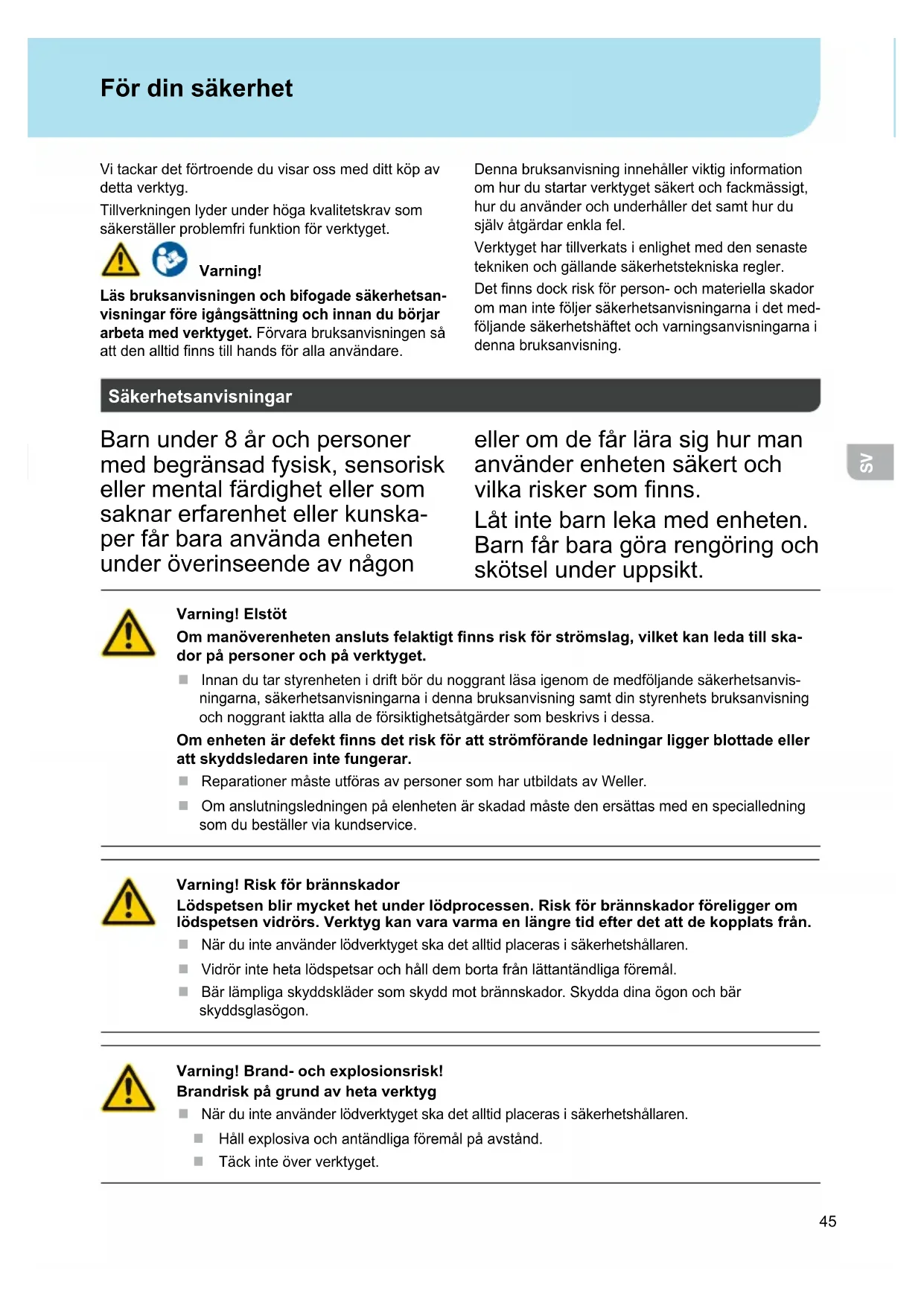

BRUKSANVISNING WSF 80 Weller

SV När du inte använder lödverktyget skadet alltid placeras i sakerhetshällaren.

Vi tackar det förtroende du visar oss med ditt köp av detta verktyg.

Tillverkningen lyder under hoga kvalitetskrav som sakerstaller problemfri Funktion for verktyget.

Varning!

Läs braupsanvisingen och bifogade sakerhetsanvisingerFore igangsattning och innan du börjar arbeta med verktyget. Forvara braupsanvisingen sa att den alltid finns till hands for alla användare.

Denna bruksanvisning innehäller viktig information om hur du startup verktyget sakert och fackmässigt, hur du använder och unterhäller det samt hur du själv atgärdar enkla fel.

Verktyget har tillverkats i enlighet med den senastetekniken och gallande sakerhetstekniska regler.

Det finns dock risk for person- och materiella skador om man inte foljer sakerhetsanvisingarna i det medfoljande sakerhetshäftet och varningsanvisingarna ienna bruksanvisning.

Barn under 8 År och personer med begränsad fysisk, sensorisk erler mental fardighet aller som saknar erfarenhet aller kunskaper fär bara använda encheten under overinseende av nagon

eller om de fär lara sig hur man använder encheten sakert och vilka risker som finns.

Låt inte barn leka med encheten. Barn fär bara göra rengöring och skötsel under uppsikt.

Varning! Elstöt

Om manöverenheten ansluts felaktigt finns risk für strömslag, vilket kan leda till skador på personer och på verktyget.

Innan du tar styrenheten i drift bör du noggrant lasaigenom de medfoljande sakerhetsanvis- ningarna, sakerhetsanvisingarna ienna bruksanvisning samt din styrenhets braksanvisning och noggrant iakta alla de forsiktighetsatgärder som beskrivs i dessa.

Om erheten ar defekt finns det risk for att strömfürande ledninger ligger blottade aller att skyddsledaren inte fungerar.

Reparationer maste utforas av personer som har utbildats av Weller.
Om anslutningsledningen på elenheten ar skadad maste den ersattas med en specialledning som du bestaller via kundservice.

Lödspetsen blir mycket het under lódprocessen. Risk for brännskador foreligger om lódspetsen vidrörs. Verktyg kan vara varma en langre tid after det att de kopplats fran.

Nar du inte anvander lodverktyget sca det alltid placeras i sakerhetshallaren.
Vidrōr inte heta lódspetsar och hall dem borta fran lattantändiga foremål.
Bär lämpiga skyddskläder som skydd mot brännskador. Skydda dina ögon och bär skyddsglasögon.

Varning! Brand- och explosionsrisk!

Brandrisk på grund av heta verktyg

Nar du inte anvander lodverktyget ske det alltid placeras i sakerhetshallaren.

Häll explosiva och antändliga foremål på avständ.
Tack inte over verktyget.

Varning! Risk För skada

Om lddraden matas fram okontrollerat finns det risk for skador.

Använd skyddsglasogon
Bär skyddshandskar!
Använd endast den lödtäd som rekommenderas i braupsanvisingen

Varning! Risk För skada

Vid transport kan encheten aller delar av encheten falla ner.

Använd Maskinen Enligt Anvisningarna

Systemet for frammatning av lodtrad farr endast anvandas for att loda componenter.

Använd endast foljande forsörningsenheter für att driva verktyget:

Använd verktyget enbart inomhus. Skydda det fran fukt och direkt solljus.

Avsedd användninginnebar att

denna bruksanvisning beaktas,
alla medfoljande Dokument beaktas,
de nationella skyddsforeskrifter som galler pa anvandningsplatsen foljs.

Tillverkaren tar inget ansvar for eventuella forandringar av verktyget som anvandaren utfor pa eget bevag.

Användarkategorier

Vissa arbetsmoment innebär en större olycksrisk och fär dārfor endast utföras av utbildad fackpersonal.

Arbetsmoment Användarkategorier
Underhäll	Fackpersonal med teknik utbildning
Byte av elektriska reservdelar Elektriker
Inställning av underhällsintervall Säkerhetsexpert
OperatörByta lösstråd	Lekman
OperatörUnderhällByta lösstrådByte av elektriska reservdelar	Tekniklärlingar under överinseende av utbildadfackman

Ta lödstationen i drift

Varning!

Läsigenbrucksanvisningen till den Weller Forsörningsenhet som används.

Kontrolera om natspanninger overensstammer med uppgifterna på typskylten.

Följ anvisiningarna i kapitet "Idrifttagande" nar instrumentet skā tas i drift.

skötsel och unterhäll

Varning!

Tag ut kontakten ur vagguttaget, om maskinen skall atgardas.

Varning!

Använd endast originalreservdilar.

Lödspetsen fär endast bytas när den ar kall.

Lödspetsar fár endast bytas i kallt tillstand.

När du koplar frän lödverktyget bör du alltid lata det vila i sakerhetshällaren under minst tre minuter sa att det hinner svalna. Statuslampan ska visa att verktyget ar frankopplat.

Häll varmeöverföringsytornà på lódspetsen och varmekroppen rena. Värmeelementet fár inte komma i kontakt med lódmallen.

Rengör kontrollpanelen med särskild rengöringsduk om den blir smutsig.

Tekniska Data

System für frammatning av lõdtråd	WTSF 80 WTSF 120 / WXSF 120
NätdelIngångUtgång	100 - 240 V ~ 50-60 Hz12 V = 1500 mA	100 - 240 V ~ 50-60 Hz12 V = 1500 mA
Nominell upptagen effekt 86 W	126 W
Nätspanning 24 V AC 24 V AC
Vikt ca 1 kg ca 1 kg
SkyddsklassSkyddsklass Frammatningsenhet	IIII	IIII
Temperaturområde Celsius: 100 - 450°C Fahrenheit: 200 - 850°F		Celsius: 100 - 450°C Fahrenheit: 200 - 850°F
Uppvärnningstid (ca) i se-kunder(50 °C till 380 °C) (120 °F till 660 °F)	10 14
Spetskategory	LT	XT

Felmeddelanden och atgärder

Meddelande/Symptom	Möjlig orsak	Atgård
Ingen displayfunktion (Display avständ)	Nätspänning saknasNätenheten är inte ansluten	Kontrollera nitspänningenAnslut nätenheten
Lödtråden matas inte fram	Drivhjulet slirarLödtrådsrullen är tomDet är flüssmedelsrester på spetsenLödtråden har fastnat	Öka trycket mot fjäderställskru-venByt trådrulleRengör spetsenByt trådrulle
Lödtråden smälter inte	För lög temperature inställd påLOdenhetenVärmeelementet är defekt	Öka temperaturen over smältpunktenByt värmeelement

Symboler

Varning!

Varning for handskada

Läs bruksanvisningen!

Bär skyddshandskar!

Använd skyddsglasögon

Dra alltid ut kontakten ur uttaget innan arbete uftfors på verktyget.

ESD-korrekt design och ESD-korrekt arbetsplats

Avfallshantering

WEEE aka samlas och avfallshan teras separat. Ta ut Ijuskallor ur produkterna innan de avfallshanteras. Kontakta den lokala myndigheten respektive communen eller fraga aterforsaljare var det finns speciella avfallsstationer for elskrot. Beroende pa de lokala bestammelserna kan aterforsaljare vara skyldiga att ta tillbaka WEEE gratis. Bidra till att minska behovet av raamnen genom ateranvandning och atervinning av ditt WEEE. WEEE inehaller vardefulla atervinningsbara material som kan skada miljon och din halsa om de inte avfallshanteras pa korrekt satt. Tank pa att radera eventuella personuppgifter som kan finnas pa din utrustning innan du lamnar den till avfallshanteringen.

Smutsiga filter maste behandlas som riskavfall. Lämna utbytta apparatdelar, filter och gamla apparater till atervinning enligt gallande regler.

CE-market

Britiskt konformitetsmärke

Garanti

Köparen kan reklamera Produkten upp till ett År
efter det att den har levererats. Detta gäller inte
köparens angierrätt,enlig §§ 478,479 BGB.

Vi tar enbart ansvar for den av oss utfardade garantin om kvalitets- och halbarhetsgaranti skriftligen har angivits av oss under begreppet "garanti".

Om verktyget har anvnts felaktigt aller om okvalificerade personer har gjort ingrepp i det, upphor garantin att galla.

Med reservation for tekiska andringar.

Mer information hitter du pa

www.weller-tools.com.

For din sikkerheds skyld

Vi takker for din tillid.

Vi declarerar att de betecknade produkterna uppyller bestammelserna i foljande riktlinjer:

DK EU- overensstemmelseserklaering

Bemyndigar sammanställning av tekniskt underlag.
