| Marcă | Weller |
| Model | WSF 80 |
| Tip produs | Stație de lipit cu sistem de avansare a firului |
| Alimentare electrică | 100-240 V ~ 50-60 Hz |
| Consum nominal | 86 W |
| Tensiune de ieșire | 12 V = 1500 mA |
| Tensiune rețea (ciocan de lipit) | 24 V AC |
| Interval de temperatură | 100 - 450 °C (200 - 850 °F) |
| Tip vârf | LT |
| Greutate | Aproximativ 1 kg |
| Clasă de protecție (aparat) | I |
| Clasă de protecție (unitate de avansare) | III |
| Funcții de lipire | Mod normal și mod impuls |
| Avansarea firului | Automată, reglabilă de la 1 la 27,5 mm/s |
| Concepție | Conform ESD |
| Siguranță | Protecție împotriva șocului electric, arsurilor, incendiului |
| Echipament de protecție necesar | Mănuși și ochelari de protecție |
| Întreținere | Curățați suprafețele de transfer termic; înlocuiți vârful rece |
| Piese de schimb | Utilizați numai piese originale Weller |
| Reparații | Rezervate personalului instruit de Weller |
| Garanție | 12 luni împotriva defectelor de fabricație |
Întrebări frecvente - WSF 80 Weller
Întrebările utilizatorilor despre WSF 80 Weller
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Aparat de sudură în format PDF gratuit! Găsiți manualul dvs. WSF 80 - Weller și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. WSF 80 mărcii Weller.
MANUAL DE UTILIZARE WSF 80 Weller

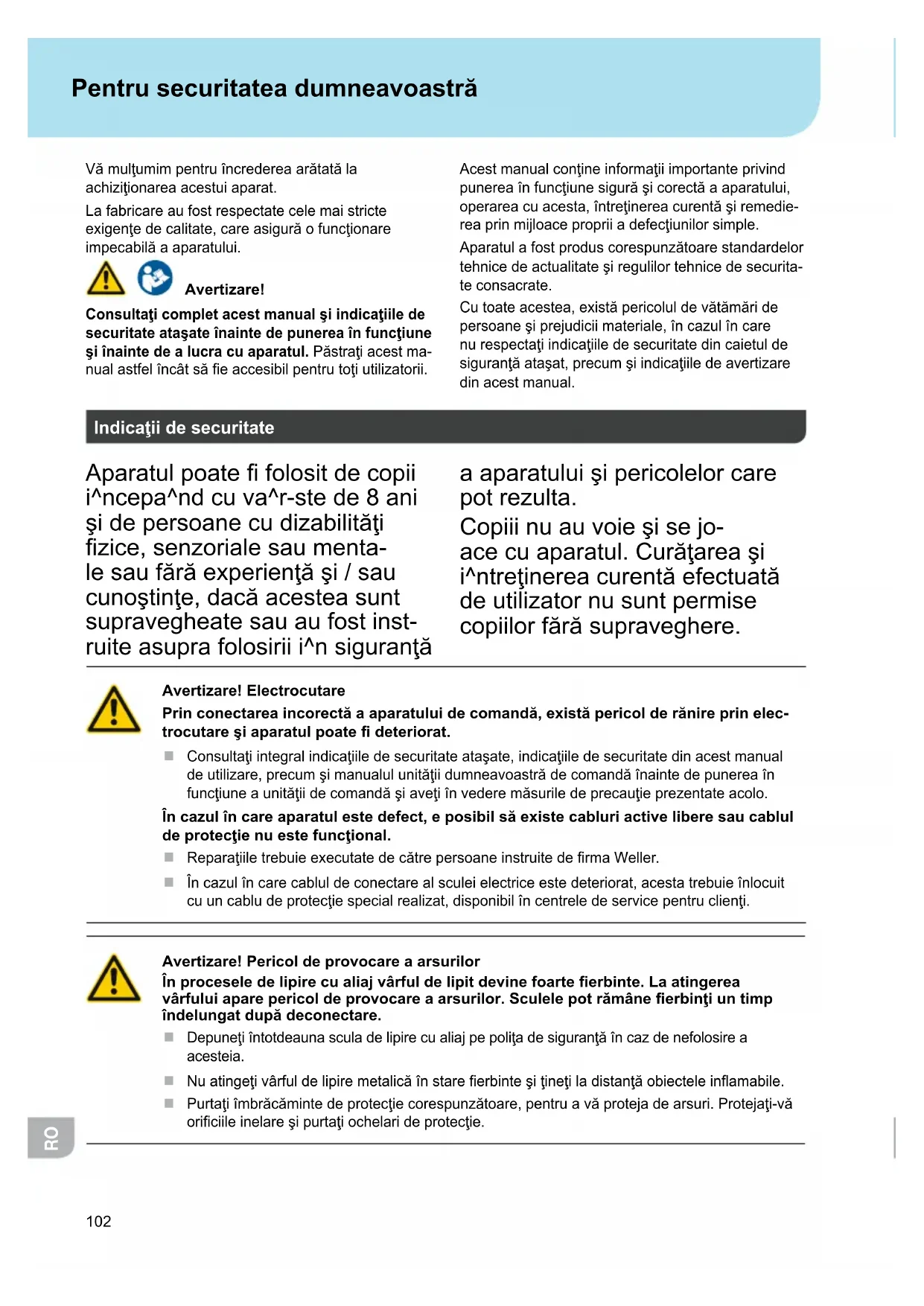

Pentru securitatea dumneavoastră
Vamultumimpentu incredereaaratata la achizitionareaacestuiaparat.
La fabricare au fost respectate cele mai stricte exigente de calitate, care asigura o fonctionare impecabila a aparatului.
Avertizare!
Consultați complet acest manualși indicatorile de securitate atașate inainte de punerea in functiuneși inainte de a lucra cu aparatul. Păstrați acest manu nal astfel incât să fie accesibil pentru toti utilizatoriii.
Acest manual contine informatii importante privind punerea in functiune sigura si corecta a aparatului, operarea cu acesta, intreinerea curenta si remedierea prin mijoace proprii a defeciunilor simple.
Aparatul a fost produs corespunzatoare standardelortehnice de actualitate si regulilor tehnice de securitate consacre.
Cu toate acestea, exista pericolul de vatamari de persone si prejudicei materiale, in cazul in care nu respectati indicatiie de securitate din caietul de siguranta ataat, precum si indicatiie de averizare din acest manual.
Indicati de securitate
Aparatul poate fi folosit de copii i^ncepaa nd cu va^r-ste de 8 ani si de personane cu dizabilitafti fizice, senzoriale sau mentale Sau fara experienta si / saucunostinte, dac acestea sunt supravegheate sau au fost instruite asupra folosirii i^n siguranta
a aparatului.si pericolelor care pot rezulta.
Copii nu au voie si se joace cu aparatul. Curataea si i'ntretnerea curenta efectuata de utilizator nu sunt permise copiilor fara supraveghere.
Avertizare! Electrocutare
Prin connectarea incorecta a aparatului de comanda, exista pericol de ranire prin electrocutare si aparatul poate fi deteriorat.
Consulatai integrali indicateiile de securitate atasate, indicatiile de securitate din acest manual deutilizare, precum si manualul unita tii dumneavoastr de comanda inante de punerea in functiune a unita tii de comanda si avei in vedere maturile de precautie prezentate acolo.
In cazul in care aparatul este defect, e posibil să existe cabluri active libere sau cablul de protectie nu este functional.
Reparatjile trebuie executate de catre persone instruite de firma Weller.
In cazul in care cablul de conectare al sculei electrice este deteriorat, acesta trebuie inlocuit cu un cablu de protectie special realizat, disponibil in centrele de service pentru clientsi.
Avertizare! Pericol de provocare a arsurilor
In procesele de lipire cu aliasj varful de lipit devine foarte fierbinte. La atingerea varfului apare pericol de provocare a arsurilor. Sculele pot ramane fierbinti un tamp indelungat dupa deconectare.
Depuneti intotdeauna scula de lipire cu aliaj pe polita de siguranta in caz de nefolosire a acesteia.
Nu atingeti varful de lipire metalica in stare fierbinte si tineti la distanţa obiectele inflamabile.
Puratai imbracamnte de protecije corespunzatoare, pentru a va proteja de arsuri. Protejati-va orificile inelare si puratai ochelari de protecije.
Avertizare! De incendi si pericol deexplozie!
Pericol de incendiu din cauza sculelor fierbinti
Depuneti intotdeauna scula de lipire cu aliaj pe polita de siguranta in caz de nefolosire a acesteia.
Tinei la distanţă obiectele explozive si pe cele inflamabile.
Nu acoperiti aparatul.
Avertizare! Pericol de ranire
Avansul necontrolat al särmei poate duce la räniri provocate de särma de lipit.
Purtati ochelari de protectie.
Purataşi mânusi de protectie!
Utilizi doar sarme de lipit recomandate in cadrul instrciunilor de folosire
Avertizare! Pericol de ranire
In timpul transportului, aparatul sau parti din acesta pot să cada.
Utilizarea conformă cu destinata
Sistemul de avans al sarmei de lipit va fi utilizes exclusiv la lipirea dePiese.
Utilizati aparatul exclusiv cu urmatoarele unitati de alimentare:
Utilizati aparatul numai in spatii interioare.
Protejati-l impotrivama umezeli si a radiatilor solare directe.
Utilizarea conforma cu destinata i nclude si
respectarea acestui manual,
respectarea tuturor documentelor care inso tesc aparatul,
respectarea tuturor prederilor nationale de prevenir a accidentelor, aplicabile la locul de expoatare.
Producătorul nu preia niciun fel de răspundere pentru modificări neautorizate ale aparatului.
Grupe de utiliser
Din cauza diverselor potențiale ridicate de riscuriși de pericole, numai personalul calificat instruit special trebuie să execute anumite etape de lucru.
| Etapă de lucru Grupe de utilizatori | |
| Întreținerea curentă | Personal calificat cu formare tehnică |
| Înlocuirea pieselor de schimb electrice Electrician calificat | Specificarea intervalelor de Întreținere Expert în sigurantă |
| OperareÎnlocuirea sârmei | Nespecialisti |
| OperareÎntreținerea curentă | Ucenici de profil tehnic sub instruirea și supraveghe-rea unui muncitor calificat și format |
| Înlocuirea sârmei | |
| Înlocuirea pieselor de schimb electrice | |
Punerea in functiune a aparatului
Atentie!
Citiţi si aveti in vedere manualul de expoatare pentru unitatea de alimentare Weller respectiva utilizata.
Puneti aparatul in functiune dupa cum este descrijis in capitolul „Punerea in functiune".
Verificazioni dacă tensiunea rețelei coincide cu datele de pe placuţa de fabricatie.
Ingrijirea 山 intrejinerea curenta
Avertizare!
Inaintea tuturor lucrarilor la aparat, scoatei fisa din prisza.
Avertizare!
Utilizati numai piese de schimb WELLER.
Avertizare! Pericol de provocare a arsurilor
Inlocuirea varfurilor de lipit - numai in stare rece
Schimbarea varfurilor de lipire metalica este permisa numai cand acestea sunt reci.
Scula de lipire metalica trebuie sa rămână in stare deconectata cel puțin 3 minute in polită de siguranta, până cand vârful de lipire metalica s-a răcit. Afisajul cu LED de stare trebuie sa fie stins.
Mentineti curate suprafetele de transfer termic ale varfului de lipire metalica si corporului de incalzire. Nu este permis ca elementul de incalzire sa intre in contact cu cositorul pentru lipire.
In cazul impurităților, curăți panoul de operare cu o lavetă adecvata.
Date tehnice
| Sistem de avans al sârmei de lipit | WTSF 80 WTSF 120 / WXSF 120 | |
| Element de rețea | ||
| Intrare | 100 - 240 V ~ 50-60 Hz | 100 - 240 V ~ 50-60 Hz |
| leșire | 12 V = 1500 mA | 12 V = 1500 mA |
| Randament la putere nominală | 86 W 126 W | |
| Tensiunea de rețea | 24 V AC 24 V AC | |
| Greutate cca. 1 kg cca. 1 kg | ||
| Clasa de proteție | I | I |
| Clasa de proteție Unitate de avans | III | III |
| Domeniul de temperaturi Celsius: 100 - 450°C Fahrenheit: 200 - 850°F | Celsius: 100 - 450°C Fahrenheit: 200 - 850°F | |
| Timpul de incălzire (cca.) în secunde (50°C la 380°C) (120°F la 660°F) | 10 14 | |
| Familia de vârfuri LT XT | ||
Mesaje de defectiune si remedierea defectiunilor
| Mesaj/simptom Cauză posibilă Măsuri de soluțonare | ||
| Display-ul nu functionează (afișa OFF) | ■ Nu este tensiune de la rețea ■ Unitatea de alimentare cu energia electrică nu este racordata | ■ Verificatu tensiunea de la rețea ■ Racordatu alimentarea cu energia electrică |
| Sârma nu avansează | ■ Roata motoare patinează ■ Rola de sârmă este goală ■ Vârf murdar cu reziduuri de fonderant ■ Sârma s-a agățat în timul derulării | ■ Măriti presiunea de contact la șurubul de arc ■ Inlocuiți rola de sârmă ■ Curățati vârful ■ Inlocuiți rola de sârmă |
| Sârma nu se topește | ■ Temperatura la unitatea de lipit setată prea jos ■ Element de încalzire defect | ■ Măriti temperatura prin punctul de topire ■ Inlocuiți elementul de încalzire |
Simboluri
Atentie!
Pericol de ranire
Citiţi manualul de operare!
In conformitate cu reglementarile locale retailerii pot fi obligati sa colecteze gratuite deseurile de echipamente eletrice si electronice. Contributia dumneavoastrla reutilizarea si reciclarea deseurilor de echipamente eletrice si electronice contribue la reducerea cereri di materi prime. Deseurile de echipamente eletrice si electronice contin materiale reciclabile valoroase, care pot ave un impact negativ asupra mediolui si sanatati umane, in cazul in care nu sunt eliminate in mod ecologic. In cazul in care pe echipamente au fost inregistrare date cu caracter personal, acestea trebuie sterse inainte de eliminarea echipamentelor ca deseuri. Filtrele murdarite trebuie sa fie tratate ca deseuri speciale. Eliminati ca deseu piesele schimbate de aparate, filtrele sa aparatele vechi conform prescriptilor din tara dumneavoastr.
Marcaj CE
Marcà de conformitate britanica
Garantia pentru produs
Drepturile de remediere a deficientelor i si pierd valabilitatea pentru cmparator intr-un an de la data livrarii. Acest lucru nu se aplica in cazul drepturilor cmparatorului la o cale de atac conform paragrafelor 478, 479 din Codul Civil (Germania).
In cadrul unei garantii pentru produs oferite de noi, ne asumam raspunderea numai dacar guarantia pentru structura sau pentru durata de valabilitate a fost emisa de noi in scris si utilizandu-se notiunea „Garantie".
Garantia pentru produsși pierde valabilitatea in caz de folosire improprieși dacă s-au reintreprins intervenții de CATRE persone necalificate.
Ne rezervam dreptul asupra modificarilor tehnice!
Vä rugam sã va informati la
www.weller-tools.com.
Declaram că produsele nominalize indeplinesc prevederile urmátoarelor directive:
