Značka	Weller
Model	WSF 80
Typ produktu	Spájkovačka so systémom podávania drôtu
Elektrické napájanie	100-240 V ~ 50-60 Hz
Menovitý príkon	86 W
Výstupné napätie	12 V = 1500 mA
Sieťové napätie (spájkovačka)	24 V AC
Rozsah teplôt	100 - 450 °C (200 - 850 °F)
Typ hrotu	LT
Hmotnosť	Približne 1 kg
Trieda ochrany (zariadenie)	I
Trieda ochrany (podávacia jednotka)	III
Funkcie spájkovania	Normálny režim a impulzný režim
Podávanie drôtu	Automatické, nastaviteľné od 1 do 27,5 mm/s
Konštrukcia	Vyhovuje ESD
Bezpečnosť	Ochrana proti úrazu elektrickým prúdom, popáleninám, požiaru
Požadované ochranné vybavenie	Ochranné rukavice a okuliare
Údržba	Čistiť povrchy na prenos tepla; vymeniť hrot za studena
Náhradné diely	Používať iba originálne diely Weller
Opravy	Vyhradené pre personál vyškolený spoločnosťou Weller
Záruka	12 mesiacov na výrobné chyby

Často kladené otázky - WSF 80 Weller

Ako vymeniť spájkovací drôt?

Pri výmene drôtu použite funkciu Vymeniť drôt opísanú v návode. Uistite sa, že zariadenie je studené a odpojené od siete. Odstráňte starý drôt, vložte nový odporúčaný spájkovací drôt a v prípade potreby nastavte prítlačný tlak.

Aké sú dostupné režimy prevádzky?

Zariadenie má dva režimy: Normálny režim (nepretržité spájkovanie) a Impulzný režim (impulzné spájkovanie). Medzi nimi môžete prepínať pomocou ovládacieho panela.

Aký je rozsah teplôt hrotu?

Rozsah teplôt je od 100 °C do 450 °C (200 °F do 850 °F). Teplotu nastavte podľa vašich potrieb spájkovania.

Čo robiť, ak sa spájkovací drôt nepodáva?

Skontrolujte možné príčiny: prešmykujúce sa hnacie koleso, prázdna cievka drôtu, znečistený hrot alebo zaseknutý drôt. Zvýšte prítlačný tlak, vymeňte cievku drôtu alebo vyčistite hrot.

Ako čistiť zariadenie?

Udržujte čisté povrchy na prenos tepla hrotu a vyhrievacieho telesa. Ovládací panel čistite vhodnou handričkou. Pred čistením vždy odpojte zariadenie od siete.

Môžem používať neoriginálne hroty?

Nie, používajte iba originálne náhradné diely Weller, aby ste zaistili bezpečnosť a výkon. Neoriginálne hroty môžu poškodiť zariadenie.

Aké je požadované napájacie napätie?

Zariadenie funguje na sieťové napájanie 100-240 V ~ 50-60 Hz. Skontrolujte, či napätie vašej siete zodpovedá údajom na typovom štítku.

Ako zistím, či je zariadenie v normálnom alebo impulznom režime?

Režim je indikovaný na displeji alebo symbolom. V normálnom režime zariadenie nepretržite zahrieva; v impulznom režime zahrieva v cykloch. Presné symboly nájdete v návode.

Čo robiť v prípade chybového hlásenia?

Pozrite si časť Chybové hlásenia a odstraňovanie porúch v návode. Napríklad, ak je displej vypnutý, skontrolujte sieťové napätie; ak sa drôt netaví, zvýšte teplotu alebo vymeňte vyhrievací prvok.

Môžem si zariadenie opraviť sám?

Opravy musí vykonávať personál vyškolený spoločnosťou Weller. Elektrické opravy vyžadujú elektrikára. Neotvárajte zariadenie sami, hrozí nebezpečenstvo úrazu elektrickým prúdom.

NÁVOD NA OBSLUHU WSF 80 Weller

Vyroba probíhá na základě velice prísnych požadavkú na kvalitu, ktere zajišťují bezvadné fungoványí prístroje.

Varováni!

Záruka zaníká v prípadě neodborného použitá a zásahu nekvalifikovaných osob.

Dakujeme vám za doveru, ktorú ste nám preukázali kupou tohto pristroja.

Pri vyrobe boli dodrzané majprisnejsie poziadavyk na kvalitu, ktoré zarucujó dokonalú funkciu pristroja.

Vystraha!

Prístroi bol vyrobeny zodpovedajuc dnesnému stavu techniky a uznávaným bezpečnostno-technickým pravidlám.

Napriek tomu hrozi nebezpečenstvo vzniku poranenia a vecnych škôd, ak nebudete dodržiavat bezpečnostné upozornenia uvedené v prilozenej bezpečnostnej brožure, ak aj upozornenia uvedené v tomando.

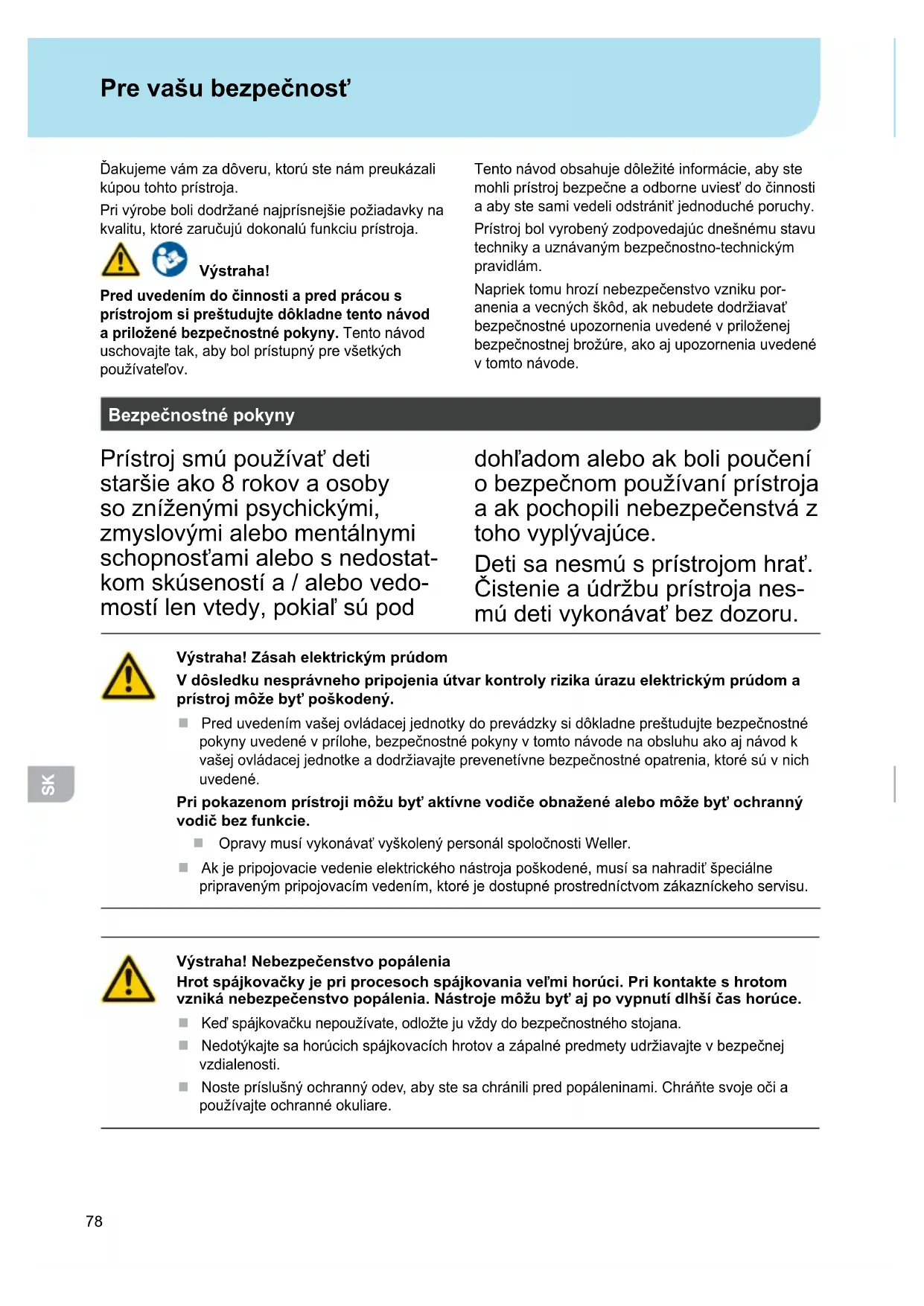

BezpečnostnéPokyny

Prístroi smú používat' deti
staršie ako 8 rokov a osoby
so zniženými psychickými,
zmyslovými alebo mentalnymi
schopnostami alebo s nedostatkom skúsenosti a / alebo vedostílen vtedy, pokial' su pod

dohl'adom alebo ak boli poucenio bezpecnom pouzivanipristroja a ak pochopili nebezpecenstva z toho vyplyvajuce.

Deti sa nesmú s prístrojom hrat'. Čistenie a Údržbu prístroja nesmú deti vykonávat' bez dozoru.

V dosledku nesprávného pripojenia utvar kontroly rizika urazu elektrickým prudom a pristroj moze byt' poskodeny.

Opravy musi vykonávat'vyskoleny personál spolocnosti Weller.
Ak je pripojovacie vedenie elektrického nastroja poskodené, musi sa nahradit špecialne pripraveným pripojovacim vedením, ktoré je dostupné prostrednictvom zákaznickeho servisu.

Hrot spajkovačky je pri procesoch spajkovania vel'mi horúci. Pri kontakte s hrotom vzníka nebezpečenstvo popálenia. Nastroje možu byt' aj po vyvnuti dlhšícas horúce.

Ked spajkovačku nepoužívate, odložte ju vždy do bezpečnostného stojana.
Nedotykajte sa horucich spajkovacich hrotov a zapalne predmety udrziavajte v bezpečnej vzdialenosti.
Noste prislu-sný ochranny odev, aby ste sa chránili pred popáleninami. Chrănte svoje oci a používajte ochranné okuliare.

Vystrahal! Nebezpečenstvo požiaru a vybuchu! Nebezpečenstvo vzniku požiaru v dosledku horúcich nastrojov

Noste ochranné okuliare.
Používajte ochranné rukavice!
Používajte iba spájkovacie dróty odporúčané v námode na použitie

Používanie v súlade s určeným učelom použītia

System posuvu spajkovacieho drotu sa smie pouzivat'vyhradne na spajkovanie dielov.

Použitie zodpovedajúce danému učelu zahrna aj to, Že

Vyrobca nepreberá záruku za svojvolne vykonané
zmeny na zariadení.

Uvedenie zariadenia do prevádzky

Pozor!

Precitajte si navod na pouzivanie prave pouzivanej napajacej Jednotky Weller a dodrziavaje ho.

Zariadenie uvedte do cinnosti podla popisu v kapitole „Uvedenie do prevadzky".

Spajkovačka musi vo vypnutom stave zostat minimálne 3 minúty v bezpečnostnom stojane, pokým spajkovaci hrot nevychladne. LED-dióda na indikovanie stavu sa musi vypnút.

Plochy spajkovacieho hrotu a vyhrievacieho telesa urcené na prenos tepla udrziavaje ciste. Vyhrievaci prvok nesmie prist do styku so spajkovacim cinom.

Ovladaci panel očistite pri znečistení pomocouvhodnej Čistiacej handricky.

Technické udaje

Systém posuvu spájkovacie-ho drótu	WTSF 80 WTSF 120 / WXSF 120
Sietový zdrojVstrupVystup	100 - 240 V ~ 50-60 Hz12 V = 1500 mA	100 - 240 V ~ 50-60 Hz12 V = 1500 mA
Menovitý príkon 86 W 126 W
Sietové napătie 24 V AC 24 V AC
Hmotnost' cca 1 kg cca 1 kg
Trieda ochranyTrieda ochrany Jednotka posuvu	IIII	IIII
Rozsah teploty Celsius: 100 -	450°C Fahrenheit: 200 - 850°F	Celsius: 100 - 450°C Fahrenheit: 200 - 850°F
Doba nahrievania (cca) v sekundách(50°C na 380°C) (120°F na 660°F)	10 14
Druh špičiek	LT	XT

Chybové hlásenia a odstrańovanie chyb

Hląsenie/symptóm Możná príčina	Odstrányenie
Žiadna funkcia displeja (Displej vypnutý)	Nie je sietové napătie Napájacia jegnotka nepripravená	Skontrolujte napătie v sieti Pripojte napájanie elektrickým prúdom
Drť sa neposúva	Hnacie koleso prekluzije Cievka s držtom prázdny Znečistenie špěčky v dôssledku zvyškov tavidla Drť sa pri odvjani zasekol	Zvýstě príplačné tlak na skrutke pružiny Vymeřte cievku s držtom Očistite špěčku Vymeřte cievku s držtom
Nedochódzka k roztaveniu drůtu	Teplota na spájkovacej jegnotke nastavená prilíš nízko Vyhrievác prvok chybný	Teplotu zvýstě nad bod tavenia Vymeřte vyhrievác prvok

Symboly

Pozor!

Vystraha pred poranenim ruk

Precitajte si navod na obsluhu!

Informujte sa pri miestnych uradoch alebo u vasho odborného predajcu ohladom recyklačnych dvorov a zbernych miest. Podla miestnych ustanovićmi možu maloobchodni predajcovia byt' povinni bezplatne zobrat' spat odpad z elektrickych a elektronickych zariadieni. Opatovnám použitim a recyklaciuva sho odpadu z elektrickych a elektronickych zariadieni prispievate k znižovaniu potreby surovin. Odpad z elektrickych a elektronickych zariadieni obsahuje cenné, opatovne použitelné materialy, ktoré pri ekologicnej likvidacii nemóžu mat negativne učinky naŽivotné prostredie a vaše zdravie. Pred likvidáciou podla možnosti vymažte na vašom použitom pristroji existujuce osobné udaje.

So znečistenými filtrami je potrebné zaobchodzatako so špecialnym odpadom. Vymenene casti filtra, samotné filter alebo staré zariadenie likvidujte v sulade s predpismi vasej krajiny.

Značka CE

Nároky kupujúceho na odstranenie chyb tovaru su premicane jeder rok po jeho dodani kupujucemu. Neplatí to pre regresné nároky kupujúceho v zmysle §§ 478, 479 BGB (nemecký obciansky zákonník).

Nami poskytovanú záruku poskytujeme iba v pripeade, ak sme záruku spo'ahlivosti alebo trvanlivosti pisomne vystavili a oznacili pojmom „Záruka".

Záruka prepadá pri neodbornom používaní a ak boli vykonané zásahynekvalifikovanymi osobami.

EÜ vyhlásenie o zhode

Vyhlasujeme, ze uvedené vyrobky spinajú ustanovenia nasledujucich nariadeni:

Izjava EU o skladnost

Splnomocnjue dostavit technické podklady.

Pooblascni za sestavljanje tehnicne dokumentaclje.
