사용 설명서 WSF 80 Weller

기술자료 | 안전정보 | 관리 및 유지보수 | 보증

납땜공구를 사용하지 않을 경우, 안전스 탠드에 거치하여 주세요.

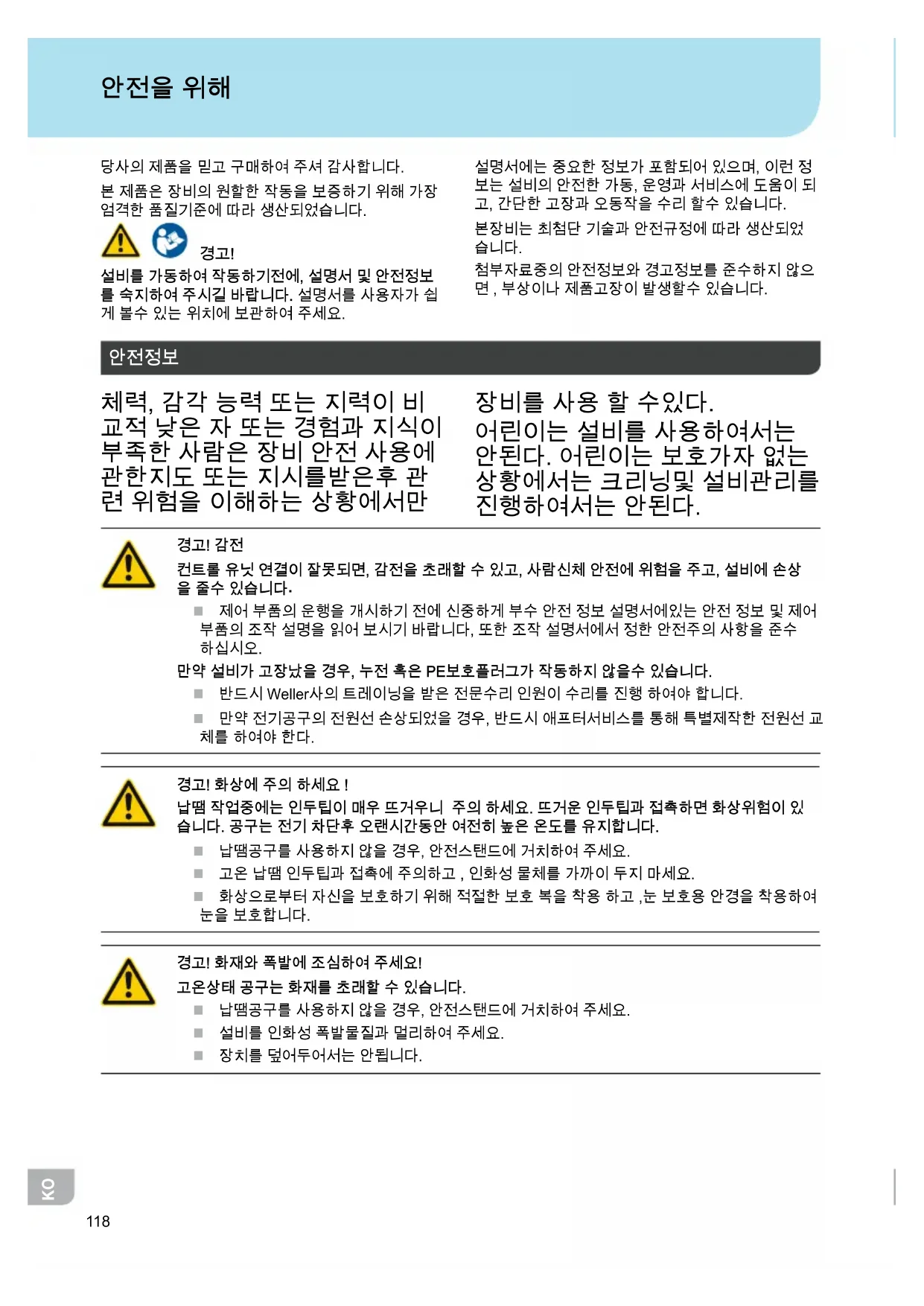

당사의 제품을 믿고 구매하여 주셔 감사합니다. 본 제품은 장비의 원할한 작동을 보증하기 위해 가장 엄격한 품질기준에 따라 생산되었습니다.

설비를 가동하여 작동하기전에, 설명서 및 안전정보 를 숙지하여 주시길 바랍니다. 설명서를 사용자가 쉽 게 볼수 있는 위치에 보관하여 주세요. 설명서에는 중요한 정보가 포함되어 있으며, 이런 정 보는 설비의 안전한 가동, 운영과 서비스에 도움이 되 고, 간단한 고장과 오동작을 수리 할수 있습니다. 본장비는 최첨단 기술과 안전규정에 따라 생산되었

첨부자료중의 안전정보와 경고정보를 준수하지 않으 면 , 부상이나 제품고장이 발생할수 있습니다.

체력, 감각 능력 또는 지력이 비 교적 낮은 자 또는 경험과 지식이 부족한 사람은 장비 안전 사용에 관한지도 또는 지시를받은후 관 련 위험을 이해하는 상황에서만 장비를 사용 할 수있다. 어린이는 설비를 사용하여서는 안된다. 어린이는 보호가자 없는 상황에서는 크리닝및 설비관리를 진행하여서는 안된다.

컨트롤 유닛 연결이 잘못되면, 감전을 초래할 수 있고, 사람신체 안전에 위험을 주고, 설비에 손상

제어 부품의 운행을 개시하기 전에 신중하게 부수 안전 정보 설명서에있는 안전 정보 및 제어 부품의 조작 설명을 읽어 보시기 바랍니다, 또한 조작 설명서에서 정한 안전주의 사항을 준수

만약 설비가 고장났을 경우, 누전 혹은 PE보호플러그가 작동하지 않을수 있습니다. 반드시 Weller사의 트레이닝을 받은 전문수리 인원이 수리를 진행 하여야 합니다. 만약 전기공구의 전원선 손상되었을 경우, 반드시 애프터서비스를 통해 특별제작한 전원선 교

경고! 화상에 주의 하세요 ! 납땜 작업중에는 인두팁이 매우 뜨거우니 주의 하세요. 뜨거운 인두팁과 접촉하면 화상위험이 있 습니다. 공구는 전기 차단후 오랜시간동안 여전히 높은 온도를 유지합니다. 납땜공구를 사용하지 않을 경우, 안전스탠드에 거치하여 주세요. 고온 납땜 인두팁과 접촉에 주의하고 , 인화성 물체를 가까이 두지 마세요. 화상으로부터 자신을 보호하기 위해 적절한 보호 복을 착용 하고 ,눈 보호용 안경을 착용하여

경고! 화재와 폭발에 조심하여 주세요! 고온상태 공구는 화재를 초래할 수 있습니다. 납땜공구를 사용하지 않을 경우, 안전스탠드에 거치하여 주세요. 설비를 인화성 폭발물질과 멀리하여 주세요. 장치를 덮어두어서는 안됩니다.119

경고! 파손이 되지 않도록 조심하여 주세요 제어되지 않는 솔더 와이어 이송은 부상을 일으킬 위험이 있습니다. 눈 보호안경을 착용하세요. 보호용 장갑을 착용하세요. 작동 설명서에 추천한 납을 사용하여 주세요. 경고! 파손이 되지 않도록 조심하여 주세요 운송도중에 설비 혹은 설비부품이 파손에 주의 하세요.

솔더 와이어 공급시스템은 부품의 납땜시에만 사용 아래 서술한 전원장치와 결부하여 장치를 조작할

납땜 스테이션 / 납땜 제거 스테이션은 당신이 원하 는 작업을 가능하도록 합니다.

모든 첨부파일을 준수 사용 장소에 적용 할 수있는 국가 사고 예방 지침

장비 제조 업체는 장비의 무단 변경에 대한 책임을

위험과 잠재적 위험의 정도가 다르기 때문에 몇 가지 단계는 숙련 된 전문 직원에 의해 이루어져야한다. 작업절차 사용자 그룹

기술교육을 받은 전문인원 전기부품교체 전기기사 기본 유지 관리주기 안전전문가

전문가의 지도와 감독하에 훈련된 기술 연수생

본장절의 „조작방법“규정에 따라 공구를 조작할것. 전원전압이 표의 등급과 일치하는지 확인할것120

장비에 대하여 임의 조작을 진행하기 전에, 플러그를 콘센트에서 뽑아주

교환용 부품은 정품만을 사용할 것 경고! 화상에 주의 하세요 ! 인두팁 교체는 인두부가 충분히 식은

인두팁 교체는 인두부가 충분히 식은후 진행할 것 인두팁 이 식을때 까지 적어도 3분동안 스위치를 끄고 스탠드에 인두부를 거치 하여야 한다 . LED상 태 램프는 „ OFF/꺼짐 „을 디스플레이 된다 열이 전달되는 히터부위와 인두팁은 표면을 항상 깨끗이 유지 할것 . 가열부품은 납땜과 접촉하여서

operator panel 오염 되었을 경우 크리닝 천으로 사

~ 50-60 Hz 12 V 1500 mA 정격입력 86 W 126 W 주 공급전압 24 V AC 24 V AC 무게 대략 1 kg 대략 1 kg

III 온도범위 섭씨온도: 100 - 450°C 화씨온도: 200 - 850°F 섭씨온도: 100 - 450°C 화씨온도: 200 - 850°F 온도 상승시간 (대략) 몇초내 (50°C 에서 380°C) (120°F에서 660°F)

메세지/증상 가능한 원인 구조조치 디스플레이 기능이 없음 (디스플

구동 기어 미끄러짐 스프링나선에 압력추가 솔더 와이어 릴 비어있음 솔더 와이어 릴 교체 플럭스 잔사로 팁 오염 팁 청소 와이어 풀림동안 와이어 걸림 솔더 와이어 릴 교체 솔더 와이어 녹지 않음 온도가 납땜 장치에 너무 낮게

솔더 와이어 릴 교체 히터부분 고장 온도를 융점이상으로 증가121

보호용 장갑을 착용하세요. 눈 보호안경을 착용하세요. 장비에 대하여 임의 조작을 진행하 기전에, 플러그를 콘센트에서 뽑아

ESD 호환 설계 및 ESD 호환 워크 스

전기 및 전자 폐기물은 분리 수거 및 처리되어야 합니다. 처분 전 기기에서 발광체를 제거하십시오. 지역 당국이 나 전문 상인에게 문의하여 재활용 센 터와 수거 장소를 알아보십시오. 지 역 규정에 따라 소매업자는 전기 및 전 자 폐기물을 무료로 반환해야 할 수 있 습니다. 전기 및 전자 폐기물을 재사 용 및 재활용하여 원자재 수요를 감소 시키는 데 기여하십시오. 전기 및 전자 폐기물에는 재활용 가능한 귀중한 재 료가 포함되어 있으며, 환경 및 건강에 부정적인 영향을 미칠 수 있습니다. 처 분하기 전 기기에 있는 개인 데이터를 지우십시오. 오염된 필터는 특수 폐기 물로 처리되어야 합니다. 본국 규정에 따라 교체된 기기 부품, 필터 또는 오 래된 기기를 처리하십시오. 적합 CE 마크

장치가 인도 된 후 일년 이상이되는 경우 구매자는 장비의 물리적 결함으로 손해 배상을 청구 하여서 는 아니된다. . 해당 규정은 구매측에서 §§ 478, 479 BGB （독일연방법률공보）에 따라 제출한 배상은

사용하기 전에 용어 „보증“을 사용하여 서면으로 품 질이나 내구성 보증을 제공하는 것을 제외하고, 우 리는 우리가 제공 한 보증으로 인한 손해에 대해 책

불타당한 사용 혹은 위임권을 부여하지 않은 사람들이 함부로 설비를 개조하여 초래한 손상에 대하여, 보증

기술적 변경 및 수정 더 상세한 정보는 연락 주세요. www.weller-tools.com.122

FR SK IT SL PT EE NL LV HUES표준설명 부품에 부합되어야 한다. 우리는 본 설명서에 설명 된 제품은 다음과 같은 지침을 준수 함을 선
