Produkttyp	Lödkolv
Märke	Weller
Modell	DAP 90
Kategori	Lödstation
Temperaturområde	50-450 °C (150-850 °F)
Effektförbrukning	90 W
Nätspänning	24 V AC
Uppvärmningstid (50°C till 350°C)	5 s
Kompatibel spets typ	XNT, XH
Kompatibla strömförsörjningsenheter	WT 1, WT 1H
Avsedd användning	Lödning och avlödning, endast med Weller strömförsörjningsenheter, inomhus vid rumstemperatur
Användargrupper	Utbildade specialister (inställningar), elektriker (reparationer), icke-specialister (användning, filterbyte, spetsbyte)
Säkerhet	Skydd mot elektrisk stöt (undvik kontakt med jordade delar), brännskaderisk (het spets, flytande tenn), brandrisk (täck inte, håll borta från brandfarliga föremål)
Underhåll	Rengör värmeöverföringsytor, byt spetsar endast när de är kalla, kontrollera kablar regelbundet, reparationer av Weller-utbildad personal
Garanti	12 månader mot tillverkningsfel (utöver lagstadgade rättigheter)
Symboler	Varning, risk för brännskador, läs bruksanvisningen, CE, UKCA
Avfallshantering	Kasta inte i hushållsavfall, återvinning enligt WEEE (2012/19/EU)
Tillbehör	Använd endast original WELLER-tillbehör (spetsar, hållare, etc.)

Vanliga frågor - DAP 90 Weller

Vad är temperaturområdet för lödkolven DAP 90?

Temperaturområdet är 50 till 450 °C (150 till 850 °F), justerbart via den kompatibla strömförsörjningsenheten.

Kan jag använda DAP 90 med vilken Weller-station som helst?

Nej, DAP 90 är endast kompatibel med Weller strömförsörjningsenheter WT 1 och WT 1H.

Hur byter jag spetsen på DAP 90?

Se till att lödkolven är kall, ta bort den gamla spetsen och sätt i en ny original Weller-spets (typ XNT eller XH). Dra åt ordentligt.

Har DAP 90 en automatisk avstängningsfunktion?

Ja, lödkolven har en användningssensor. Automatisk avstängning (stand-by) ställs in via strömförsörjningsenheten. Se bruksanvisningen för stationen.

Vilka är de viktigaste säkerhetsanvisningarna?

Undvik kontakt med jordade delar, arbeta inte på spänningsförande delar, rör inte den heta spetsen, använd skyddsglasögon och täck aldrig över enheten eller hållaren.

Hur underhåller jag DAP 90?

Håll värmeöverföringsytorna rena, byt spetsar endast när de är kalla, kontrollera kablar regelbundet och låt reparationer utföras av Weller-utbildad personal.

Vad är effekten för DAP 90?

Effektförbrukningen är 90 W.

Hur lång tid tar det för lödkolven att nå arbetstemperatur?

Uppvärmningstiden från 50°C till 350°C är cirka 5 sekunder.

Kan jag använda icke-Weller-spetsar?

Nej, använd endast original WELLER-spetsar av typ XNT eller XH för att garantera säkerhet och prestanda.

Vad gör jag vid funktionsstörning?

Koppla omedelbart bort enheten, låt den svalna och kontakta en auktoriserad Weller-service. Reparationer får endast utföras av Weller-utbildad personal.

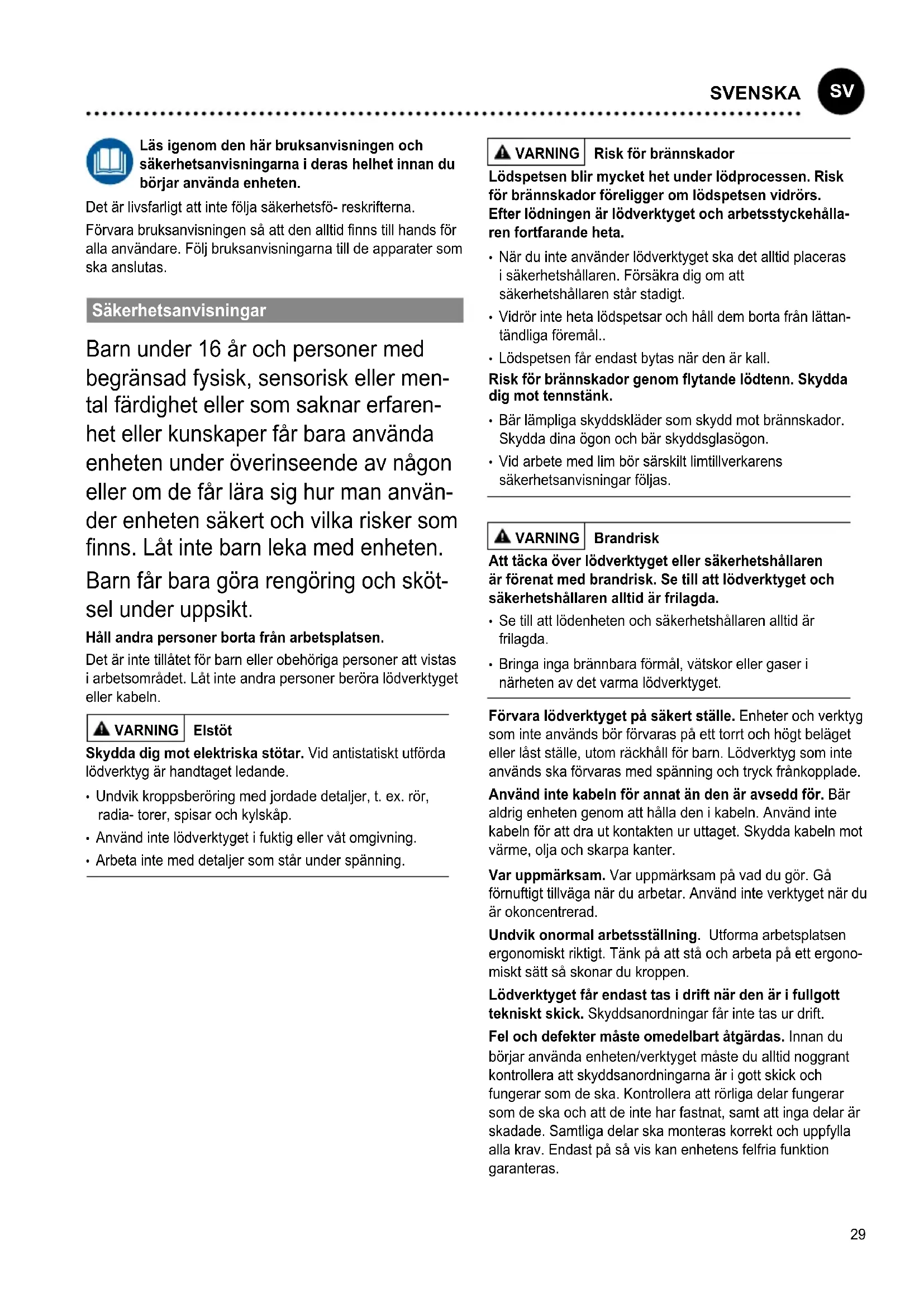

BRUKSANVISNING DAP 90 Weller

SV Översättning av bruksanvisning i original

Läs igenom den här bruksanvisningen och säkerhetsanvisningarna i deras helhet innan du börjar använda enheten.

Det är livsfarligt att inte följa säkerhetsfö- reskrifterna.

Förvara bruksanvisningen så att den alltid finns till hands för alla användare. Följ bruksanvisningarna till de apparater som ska anslutas.

Barn under 16 år och personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enheten under överinseende av någon eller om de får lära sig hur man använder enheten säkert och vilka risker som finns. Låt inte barn leka med enheten. Barn får bara göra rengöring och skötsel under uppsikt.

Håll andra personer borta från arbetsplatsen.

Det är inte tillåtet för barn eller obehöriga personer att vistas i arbetsområdet. Låt inte andra personer beröra lödverktyget eller kabeln.

WARNING

Elstöt

Skydda dig mot elektriska stötar. Vid antistatiskt utförda lödverktyg är handtaget ledande.

• Undvik kroppssberöring med jordade detaljer, t. ex. rör, radia- torer, spisar och kylskåp.
• Använd inte lödverktyget i fuktig eller våt omgivning.
• Arbeta inte med detaljer som står under spänning.

WARNING

Risk för brännskador

Lödspetsen blir mycket het under lödprocessen. Risk för brännskador föreligger om lödspetsen vidrörs. Efter lödningen är lödverktyget och arbetsstyckehållaren fortfarande heta.

• När du inte använder lödverktyget ska det alltid placeras i säkerhetshållaren. Försäkra dig om att säkerhetshållaren står stadigt.
• Vidrör inte heta lödspetsar och håll dem borta från lättantändliga föremål..
• Lödspetsen får endast bytas när den är kall.

Risk för brännskador genom flytande lödtenn. Skydda dig mot tennständ.

• Bär lämpliga skyddskläder som skydd mot brännskador. Skydda dina ögon och bär skyddsglasögon.
• Vid arbete med lim bör särskilt limtillverkarens säkerhetsanvisningar följas.

WARNING

Brandrisk

Att täcka över lödverktyget eller säkerhetshållaren är förenat med brandrisk. Se till att lödverktyget och säkerhetshållaren alltid är frilagda.

• Se till att lödenheten och säkerhetshållaren alltid är frilagda.
• Bringa inga brännbara förmål, vätskor eller gaser i närheten av det varma lödverktyget.

Förvara lödverktyget på säkert ställe. Enheter och verktyg som inte används bör förvaras på ett torrt och högt beläget eller låst ställe, utom räckhåll för barn. Lödverktyg som inte används ska förvaras med spänning och tryck frånkopplade.

Använd inte kabeln för annat än den är avsedd för. Bär aldrig enheten genom att hålla den i kabeln. Använd inte kabeln för att dra ut kontakten ur uttaget. Skydda kabeln mot värme, olja och skarpa kanter.

Var uppmärksam. Var uppmärksam på vad du gör. Gå förnuftigt tillväga när du arbetar. Använd inte verktyget när du är okoncentrerad.

Undvik onormal arbetsställning. Utforma arbetsplatsen ergonomiskt riktigt. Tänk på att stå och arbeta på ett ergonomiskt sätt så skonar du kroppen.

Lödverktyget får endast tas i drift när den är i fullgott tekniskt skick. Skyddsanordningar får inte tas ur drift.

Fel och defekter måste omedelbart åtgärdas. Innan du börjar använda enheten/verktyget måste du alltid noggrant kontrollera att skyddsanordningarna är i gott skick och fungerar som de ska. Kontrollera att rörliga delar fungerar som de ska och att de inte har fastnat, samt att inga delar är skadade. Samtliga delar ska monteras korrekt och uppfylla alla krav. Endast på så vis kan enhetens felfria funktion garanteras.

Använd rätt verktyg. Använd endast tillbehör och tillsatsenheter som finns i tillbehörslistan eller som godkänts av tillverkaren. Använd endast tillbehör och tillsatsenheter från WELLER på originalenheter från WELLER. Om du använder andra verktyg eller andra tillbehör kan det innebära risk för personskada.

Säkra verktyget. Använd fastspänningsanordningar till att hålla fast arbetsstycket.

Använd lödröksutsug. Om det finns anordningar för anslutning av lödröksutsug tillgängliga, kontrollera att dessa är anslutna och att de används på rätt sätt.

Lödning

Läs igenom bruksanvisningen till den Weller -försörjningsenhet som används.

Använd enbart originallödspetsar från Weller!

Skötsel av lödspetsar

• Vid första upphettningen bör du täcka lödspetsen med lod. På så vis avlägsnas eventuella oxidbeläggningar eller orenheter som kan ha uppstått vid förvaring av lödspetsen.
• Vid pauser i lödningen och när du lägger undan lödspetsen bör du kontrollera att den är ordentligt täckt med lod.
• Använd inga aggressiva flussmedel.
• Kontrollera alltid att lödspetsen sitter som den ska.
• Välj en så låg arbetstemperatur som möjligt.
• Välj alltid den största lödspets som passar till arbetet Tumregeln är att den bör vara ungefär lika stor som lödytan.
• Se till att lödspetsen är ordentligt täckt av lod så att värmeöverföringen mellan lödspetsen och lödpunkten sker på en så stor yta som möjligt.
• Vid längre pauser i lödningen bör du koppla från lödsystemet eller använda Wellers funktion för sänkning av temperaturen vid pauser.
• Om du ska förvara lödkolven under en längre tid bör du alltid täcka lödspetsen med lod.
• Mata lod direkt till lödpunkten, inte på lödkolven.
• Lägg inte mekanisk belastning på lödspetsen.

Använd Maskinen Enligt Anvisningarna

Använd lödkolven endast för de ändamål som anges i bruksanvisningen för lödning och avlödning under de villkor som anges här.

Lödkolven får endast användas tillsammans med försörjningsenhet Weller.

Denna enhet får endast användas inomhus i rumstemperatur. Skydda det från fukt och direkt solljus.

Användarkategorier

Vissa arbetsmoment innebär en större olycksrisk och får därför endast utföras av utbildad fackpersonal.

Arbetsmoment Användarkategorier

Inställning av lödparametrar	Fackpersonal med teknisk utbildning
Byte av elektriska reservdelar	Elektriker
Inställning av underhålls-intervall	Säkerhetsexpert
OperatörByte av filter	Lekman
OperatörByte av filterByte av elektriska reservdelar	Tekniklärlingar under överinseende av utbildad fackman

skötsel och underhåll

WARNING

Tag ut kontakten ur vägguttaget, om maskinen skall åtgärdas. Låt apparaten svalna.

Kontrollera regelbundet alla anslutna kablar och slangar.. Skadade elverktyg måste omedelbart tas ur bruk.

Lödspetsar får endast bytas i kallt tillstånd.

När du kopplar från lödverktyget bör du alltid låta det vila i säkerhetshållaren under minst tre minuter så att det hinner svalna. Statuslampan ska visa att verktyget är fränkopplat.

Håll värmeöverföringsytorna på lödspetsen och värmekroppen rena. Värmeelementet får inte komma i kontakt med lödmetallen.

Reparationer måste utföras av personer som har utbildats av Weller.

Använd endast originalreservdelar.

Garanti

Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparens ångerrätt enligt §§ 478, 479 BGB.

Vi tar enbart ansvar för den av oss utfärdade garantin om kvalitets- och hållbarhetsgaranti skriftligen har angivits av oss under begreppet "garanti".

Om verktyget har använts felaktigt eller om okvalificerade personer har gjort ingrepp i det, upphör garantin att gälla.

Mer information hittar du på

www.weller-tools.com.

Tekniska Data

Lödkolvar WTP 90
Temperaturområde (°C / °F) 50-450 /	150-850
Upptagen effekt (W)	90
Nätspänning (V AC)	24
Uppvärmningstid (s)(50 °C till 350 °C) (120 °F till 660 °F)	5
Spetskategori XNT, XH
Försörjningsenhet WT 1, WT 1H

Med reservation för tekniska ändringar.

Temperaturuppförande

Lödverktyget är försett med en intern driftsensor. Med hjälp av den kan en automatisk avstängningsfunktion ställas in (stand-by). Inställningen beskrivs i lödstationens aktuella bruksanvisning.

Symboler

Varning!

Varning! Risk för brännskador

Läs bruksanvisningen!

CE-märket

Britiskt konformitetsmärke

Avfallshantering

Elektriska verktyg får inte kastas i hushållss-oporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
