Typ produktu	Lutownica
Marka	Weller
Model	DAP 90
Kategoria	Stacja lutownicza
Zakres temperatur	50-450 °C (150-850 °F)
Pobór mocy	90 W
Napięcie sieciowe	24 V AC
Czas nagrzewania (50°C do 350°C)	5 s
Typ kompatybilnego grotu	XNT, XH
Kompatybilne jednostki zasilające	WT 1, WT 1H
Zastosowanie zgodne z przeznaczeniem	Lutowanie i rozlutowywanie, wyłącznie z jednostkami zasilającymi Weller, w pomieszczeniach w temperaturze pokojowej
Grupy użytkowników	Przeszkoleni specjaliści (ustawienia), elektrycy (naprawy), osoby niebędące specjalistami (obsługa, wymiana filtra, wymiana grotu)
Bezpieczeństwo	Ochrona przed porażeniem prądem (unikać kontaktu z uziemionymi częściami), ryzyko poparzeń (gorący grot, ciekła cyna), ryzyko pożaru (nie przykrywać, trzymać z dala od łatwopalnych przedmiotów)
Konserwacja	Czyścić powierzchnie wymiany ciepła, wymieniać groty tylko na zimno, regularnie sprawdzać kable, naprawy przez przeszkolony personel Weller
Gwarancja	12 miesięcy na wady produkcyjne (z wyjątkiem praw ustawowych)
Symbole	Uwaga, ryzyko poparzeń, przeczytać instrukcję, CE, UKCA
Utylizacja odpadów	Nie wyrzucać do odpadów domowych, recykling zgodny z WEEE (2012/19/UE)
Akcesoria	Używać wyłącznie oryginalnych akcesoriów WELLER (groty, stojaki itp.)

Często zadawane pytania - DAP 90 Weller

Jaki jest zakres temperatur lutownicy DAP 90?

Zakres temperatur wynosi od 50 do 450 °C (150 do 850 °F), regulowany za pomocą kompatybilnej jednostki zasilającej.

Czy mogę używać DAP 90 z dowolną stacją Weller?

Nie, DAP 90 jest kompatybilny wyłącznie z jednostkami zasilającymi WT 1 i WT 1H Weller.

Jak wymienić grot w DAP 90?

Upewnij się, że lutownica jest zimna, następnie wyjmij stary grot i włóż nowy oryginalny grot Weller (typ XNT lub XH). Dokręć prawidłowo.

Czy DAP 90 posiada funkcję automatycznego wyłączania?

Tak, lutownica posiada czujnik użytkowania. Automatyczne wyłączanie (stand-by) jest regulowane za pomocą jednostki zasilającej. Zapoznaj się z instrukcją stacji.

Jakie są podstawowe zasady bezpieczeństwa?

Unikaj kontaktu z uziemionymi częściami, nie pracuj na częściach pod napięciem, nie dotykaj gorącego grotu, używaj okularów ochronnych i nigdy nie przykrywaj urządzenia ani stojaka.

Jak konserwować DAP 90?

Utrzymuj w czystości powierzchnie wymiany ciepła, wymieniaj groty tylko na zimno, regularnie sprawdzaj kable i powierzaj naprawy przeszkolonemu personelowi Weller.

Jaka jest moc DAP 90?

Pobór mocy wynosi 90 W.

Ile czasu potrzeba, aby lutownica osiągnęła temperaturę roboczą?

Czas nagrzewania od 50°C do 350°C wynosi około 5 sekund.

Czy mogę używać grotów innych niż Weller?

Nie, używaj wyłącznie oryginalnych grotów WELLER typu XNT lub XH, aby zapewnić bezpieczeństwo i wydajność.

Co zrobić w przypadku awarii?

Natychmiast odłącz urządzenie, pozostaw do ostygnięcia i skontaktuj się z autoryzowanym serwisem Weller. Naprawy mogą być wykonywane wyłącznie przez personel przeszkolony przez Weller.

INSTRUKCJA OBSŁUGI DAP 90 Weller

PL Tłumaczeniem instrukcji oryginalnej

Należy strzec się porażenia prądem. U páječek v anti-statickém provedení je rukojeť vodivá.

Zakrywanie urządzenia lutowniczego lub podstawki zabezpieczającej stwarza zagrożenie pożarowe.

Przechowywać lutownicę w bezpiecznym miejscu.

Nie stosować przewodu do celów, do których nie jest przeznaczony. Nikdy nenoste přístroj za kabel. Nie używać przewodu do wyciągania wtyczki z gniazda. Chronić przewód przed wysokimi temperaturami, olejem i ostrymi krawędziami

Zachować ostrożność. Věnujte pozornost tomu, co děláte. Při práci postupujte rozumně. Nie używać lutownicy bez należytego skupienia.

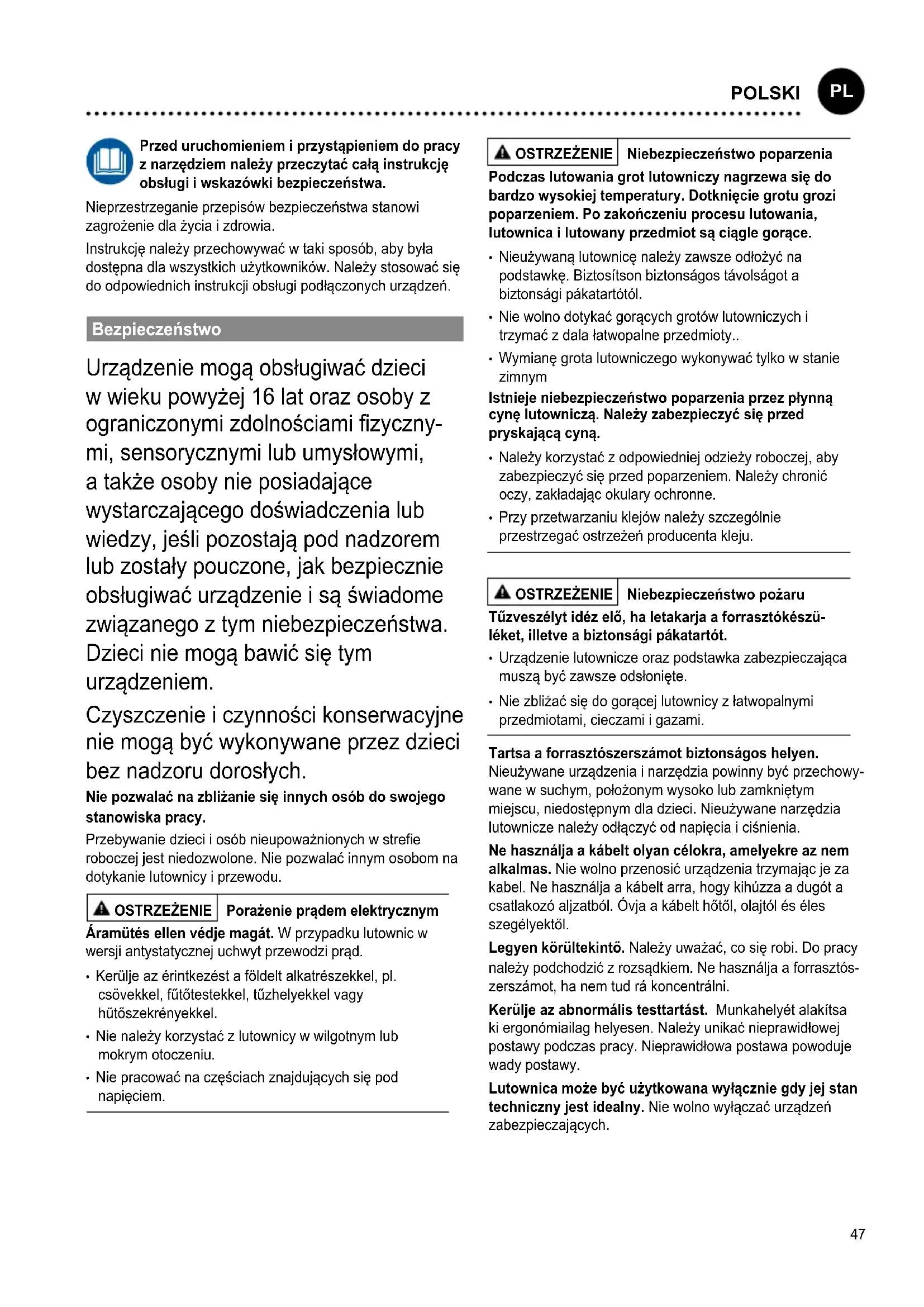

Przed uruchomieniem i przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję obsługi i wskazówki bezpieczeństwa.

Nieprzestrzeganie przepisów bezpieczeństwa stanowi zagrożenie dla życia i zdrowia.

Instrukcję należy przechowywać w taki sposób, aby była dostępna dla wszystkich użytkowników. Należy stosować się do odpowiednich instrukcji obsługi podłączonych urządzeń.

Bezpieczeństwo

Urządzenie mogą obsługiwać dzieci w wieku powyżej 16 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa. Dzieci nie mogą bawić się tym urządzeniem.

Czyszczenie i czynności konserwacyjne nie mogą być wykonywane przez dzieci bez nadzoru dorosłych.

Nie pozwalać na zbliżanie się innych osób do swojego stanowiska pracy.

Przebywanie dzieci i osób nieupoważnionych w strefie roboczej jest niedozwolone. Nie pozwalać innym osobom na dotykanie lutownicy i przewodu.

OSTRZEŻENIE

Porażenie prądem elektrycznym

Áramütés ellen védje magát. W przypadku lutownic w wersji antystatycznej uchwyt przewodzi prąd.

• Kerülje az érintkezést a földelt alkatrészekkel, pl. csövekkel, fütőtestekkel, tűzhelyekkel vagy hütőszekrényekkel.
• Nie należy korzystać z lutownicy w wilgotnym lub mokrym otoczeniu.
• Nie pracować na częściach znajdujących się pod napięciem.

OSTRZEŻENIE

Niebezpieczeństwo poparzenia

Podczas lutowania grot lutowniczy nagrzewa się do bardzo wysokiej temperatury. Dotknięcie grotu grozi poparzeniem. Po zakończeniu procesu lutowania, lutownica i lutowany przedmiot są ciągle gorące.

• Nieużywaną lutownicę należy zawsze odłożyć na podstawkę. Biztosítson biztonságos távolságot a biztonsági pákatartótól.
• Nie wolno dotykać gorących grotów lutowniczych i trzymać z dala łatwopalne przedmioty..
• Wymianę grota lutowniczego wykonywać tylko w stanie zimnym

Istnieje niebezpieczeństwo poparzenia przez płynną cynę lutowniczą. Należy zabezpieczyć się przed pryskającą cyną.

• Należy korzystać z odpowiedniej odzieży roboczej, aby zabezpieczyć się przed poparzeniem. Należy chronić oczy, zakładając okulary ochronne.
• Przy przetwarzaniu klejów należy szczególnie przestrzegać ostrzeżeń producenta kleju.

OSTRZEŻENIE

Niebezpieczeństwo pożaru

• Urządzenie lutownicze oraz podstawka zabezpieczająca muszą być zawsze odsłonięte.
• Nie zbliżać się do gorącej lutownicy z łatwopalnymi przedmiotami, cieczami i gazami.

Nieużywane urządzenia i narzędzia powinny być przechowywane w suchym, położonym wysoko lub zamkniętym miejscu, niedostępnym dla dzieci. Nieużywane narzędzia lutownicze należy odłączyć od napięcia i ciśnienia.

Legyen körültekintő. Należy uważać, co się robi. Do pracy należy podchodzić z rozsądkiem. Ne használja a forrasztószerszámot, ha nem tud rá koncentrálni.

Kerülje az abnormális testtartást. Munkahelyét alakítsa ki ergonómiailag helyesen. Należy unikać nieprawidłowej postawy podczas pracy. Nieprawidłowa postawa powoduje wady postawy.

Lutownica może być użytkowana wyłącznie gdy jej stan techniczny jest idealny. Nie wolno wyłącać urządzeń zabezpieczających.

Usterki i uszkodzenia należy natychmiast usuwać. Przed każdym użyciem urządzenia / narzędzia należy starannie sprawdzić urządzenia zabezpieczające pod względem prawidłowego działania zgodnie z przeznaczeniem. Sprawdzić, czy ruchome elementy działają prawidłowo i nie zacinają się lub czy nie są uszkodzone. Wszystkie części muszą być właściwie zamontowane i spełniać wszystkie wymagania, w celu zapewnienia prawidłowej pracy urządzenia.

Stosować odpowiednie narzędzia. Stosować wyłącznie akcesoria lub urządzenia dodatkowe, które wymienione są na liście akcesoriów lub zostały dopuszczone przez producenta. Akcesoria lub urządzenia dodatkowe WELLER stosować wyłącznie z oryginalnymi urządzeniami WELLER. Używanie innych narzędzi lub innych akcesoriów może oznaczać niebezpieczeństwo odniesienia obrażeń cielesnych.

Należy zabezpieczyć narzędzie. Do przytrzymywania przedmiotu obrabianego należy stosować przyrządy mocujące.

Stosować urządzenia wyciągowe do oparów lutowniczych. Jeżeli są dostępne urządzenia wyciągowe do oparów lutowniczych, proszę sprawdzić, czy są one podłączone i stosowane zgodnie z przeznaczeniem.

Lutowanie

Należy przeczytać i przestrzegać informacji zawartych w instrukcji obsługi dla aktualnie stosowanej stacji zasilającej Weller.

Stosować wyłącznie oryginalne groty lutownicze Weller!

Postępowanie z grotami lutowniczymi

• Przy pierwszym rozgrzewaniu należy zastosować selektywny, dający się ocynować grot ze stopem lutowniczym. Umożliwi to usunięcie z grota warstw tlenków i zanieczyszczeń powstałych w wyniku przechowywania.
• Podczas przerw w lutowaniu i przy odkładaniu lutownicy należy zwracać uwagę, by jej grot był dobrze ocynowany.
• Nie wolno stosować nadmiernie agresywnych topników.
• Należy każdorazowo zwracać uwagę na prawidłowe osadzenie grotów lutowniczych.
• Należy dobierać jak najniższą temperaturę pracy.
• Należy wybierać możliwe największy grot odpowiedni do danego zastosowania Orientacyjna zasada: mniej więcej rozmiarów punktu lutowniczego.

• Należy zapewnić przenoszenie ciepła na dużej powierzchni pomiędzy grotem lutownicy a miejscem lutowania poprzez właściwe ocynowanie grota.

• W przypadku dłuższych przerw w pracy należy wyłączyć system lutowniczy lub zastosować funkcję systemu Weller, polegającą na obniżeniu temperatury na czas nieużywania urządzenia.

• Przed odłożeniem lutownicy na dłuższy czas należy pokryć grot stopem lutowniczym.
• Stop lutowniczy należy podawać bezpośrednio na lutowane miejsce, nie na grot lutownicy.
• Na grot lutownicy nie wolno wywierać żadnej siły mechanicznej.

Użytkowanie

Kolbę lutowniczą należy wykorzystywać wyłącznie do celów podanych w instrukcji obsługi, czyli do lutowania i rozlutowywania w określonych warunkach.

Lutownicę wolno użytkować wyłącznie z zasilaczami Weller. Urządzenie może być użytkowane tylko w temperaturze pokojowej i w pomieszczeniach. Urządzenie chronić przed wilgocią i przed bezpośrednim działaniem promieniowania słonecznego.

Grupy użytkowników

Ze względu na różne poziomy ryzyka i potencjalne zagrożenia niektóre czynności mogą być wykonywane tylko przez przeszkolonych specjalistów.

Czynność Grupy użytkowników

Określanie parametrów lutowania	Personel specjalistyczny dysponujący wykształceniem technicznym
Wymiana elektrycznych części zamiennych	Elektryk
Określanie terminów konserwacji	Specjalista ds. bhp
Obsługa Wymiana filtra	Niespecjaliści
Obsługa Wymiana filtra Wymiana elektrycznych części zamiennych	Uczniowie zawodu pod kierownictwem i nadzorem wykwalifikowanego specjalisty

Pielęgnacja i konserwacja urządzenia

OSTRZEŻENIE

Przed rozpoczęciem jakichkolwiek pracy przy urządzeniu należy wyciągnąć wtyczkę z gniazdka. Poczekać do stygnięcia urządzenia.

Należy regularnie kontrolować wszystkie podłączone przewody i węże.. Uszkodzone narzędzia elektryczne należy natychmiast wyłączyć z jakiegokolwiek użytkowania.

Groty lutownicze wolno wymieniać tylko wtedy, gdy są one dostatecznie zimne.

Narzędzie do lutowania, zanim dojdzie do ostygnięcia grotu lutowniczego, musi pozostać odłożone w uchwycie przez co najmniej 3 minuty. Dioda LED wskaźnika stanu musi być wyłączona.

Utrzymywać w czystości powierzchnie przewodzące ciepło grotu lutowniczego oraz elementu grzewczego. Element grzewczy nie może mieć kontaktu z cyną lutowniczą.

Naprawy muszą być wykonywane przez osoby przeszkolone przez firmę Weller.

Stosować wyłącznie oryginalne części zamienne WELLER.

Gwarancja

Roszczenia nabywcy z tytułu wad produktu wygasają po roku od dostarczenia produktu. Nie dotyczy to roszczeń zwrotnych wg §§ 478 i 479 BGB (kodeksu cywilnego).

Na podstawie wydanej przez nas gwarancji odpowiadamy tylko wówczas, jeśli wydana została przez nas pisemna gwarancja jakości lub trwałości z użyciem pojęcia „Gwarancja”.

Gwarancja wygasa w przypadku użytkowania niezgodnego z przeznaczeniem i po dokonaniu jakichkolwiek modyfikacji przez osoby do tego nie powołane.

Więcej informacji uzyskają Państwo na stronie www.weller-tools.com.

Dane Techniczne

Lutownice WTP 90
Zakres temperatur (°C / °F) 50-450 / 150-850
Pobór mocy	(W)	90
Napięcie sieciowe	(V AC)	24
Czas nagrzewania (od 50°C do 350°C) (od 120°F do 660°F)	(s)	5
Oferta końcówek XNT, XH
Stacja zasilająca WT 1, WT 1H

Producent zastrzega prawo do wprowadzenia zmian technicznych!

Zachowanie się temperatury

Narzędzie do lutowania jest wyposażone w wewnętrzny czujnik użycia. Za jego pomocą można ustawić funkcję wyłączenia automatycznego (Stand by). Ustawienia są opisane w instrukcji obsługi określonej stacji.

Symbole

Uwaga!

Ostrzeżenie! Niebezpieczeństwo poparzenia

Przeczytać instrukcję obsługi!

Znak CE

Brytyjski Certyfikat Zgodności

Utylizacja

Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2012/19/EU dotyczącą zużytego sprzętu elektrotechnicznego i elektronicznego, zużyte elektronarzędzia należy segregować i utylizować w sposób przyjazny dla środowiska.
