Vrsta izdelka	Spajkalnik
Znamka	Weller
Model	DAP 90
Kategorija	Spajkalna postaja
Temperaturno območje	50-450 °C (150-850 °F)
Moč	90 W
Omrežna napetost	24 V AC
Čas segrevanja (50°C na 350°C)	5 s
Kompatibilni tip konice	XNT, XH
Kompatibilne napajalne enote	WT 1, WT 1H
Predvidena uporaba	Spajkanje in odspajkanje, samo z Weller napajalnimi enotami, v zaprtih prostorih pri sobni temperaturi
Uporabniške skupine	Usposobljeni strokovnjaki (nastavitve), električarji (popravila), nestrokovnjaki (upravljanje, menjava filtra, menjava konice)
Varnost	Zaščita pred električnim udarom (izogibajte se stiku z ozemljenimi deli), nevarnost opeklin (vroča konica, tekoči kositer), nevarnost požara (ne pokrivajte, odstranite vnetljive predmete)
Vzdrževanje	Očistite površine za prenos toplote, menjajte konice samo ko so hladne, redno preverjajte kable, popravila opravlja usposobljeno osebje Weller
Garancija	12 mesecev na proizvodne napake (razen zakonskih pravic)
Simboli	Pozor, nevarnost opeklin, preberite navodila, CE, UKCA
Odstranjevanje odpadkov	Ne odlagajte med gospodinjske odpadke, recikliranje v skladu z WEEE (2012/19/EU)
Dodatki	Uporabljajte samo originalne WELLER dodatke (konice, stojala itd.)

Pogosto zastavljena vprašanja - DAP 90 Weller

Kakšno je temperaturno območje spajkalnika DAP 90?

Temperaturno območje je od 50 do 450 °C (150 do 850 °F), nastavljivo preko kompatibilne napajalne enote.

Ali lahko uporabljam DAP 90 s katero koli Weller postajo?

Ne, DAP 90 je združljiv samo z Weller napajalnima enotama WT 1 in WT 1H.

Kako zamenjati konico DAP 90?

Prepričajte se, da je spajkalnik hladen, nato odstranite staro konico in vstavite novo originalno Weller konico (tip XNT ali XH). Pravilno privijte.

Ali ima DAP 90 funkcijo samodejnega izklopa?

Da, spajkalnik ima senzor uporabe. Samodejni izklop (stand-by) se nastavi preko napajalne enote. Oglejte si navodila postaje.

Kakšna so bistvena varnostna navodila?

Izogibajte se stiku z ozemljenimi deli, ne delajte na delih pod napetostjo, ne dotikajte se vroče konice, uporabljajte zaščitna očala in nikoli ne pokrivajte naprave ali stojala.

Kako vzdrževati DAP 90?

Ohranjajte čiste površine za prenos toplote, menjajte konice samo ko so hladne, redno preverjajte kable in popravila prepustite osebju, usposobljenemu s strani Weller.

Kolikšna je moč DAP 90?

Moč je 90 W.

Koliko časa potrebuje spajkalnik, da doseže delovno temperaturo?

Čas segrevanja od 50°C do 350°C je približno 5 sekund.

Ali lahko uporabljam ne-Weller konice?

Ne, uporabljajte samo originalne WELLER konice tipa XNT ali XH za zagotovitev varnosti in zmogljivosti.

Kaj storiti v primeru okvare?

Takoj izključite napravo, pustite, da se ohladi, in kontaktirajte pooblaščeni Weller servis. Popravila lahko opravlja samo osebje, usposobljeno s strani Weller.

NAVODILA ZA UPORABO DAP 90 Weller

SL Prevod izvirnih navodil

Pokrivanje spajkalnega orodja ali varnostnega odlagališča predstavlja nevarnost požara.

Kabla ne uporabljajte v namene, za katere ni predviden. Prístroj nikdy nenoste za kábel. Ne vlecite za kabel, kadar želite izvleči vtič iz vtičnice. Zaščitite kabel pred vročino, oljem in ostrimi robovi.

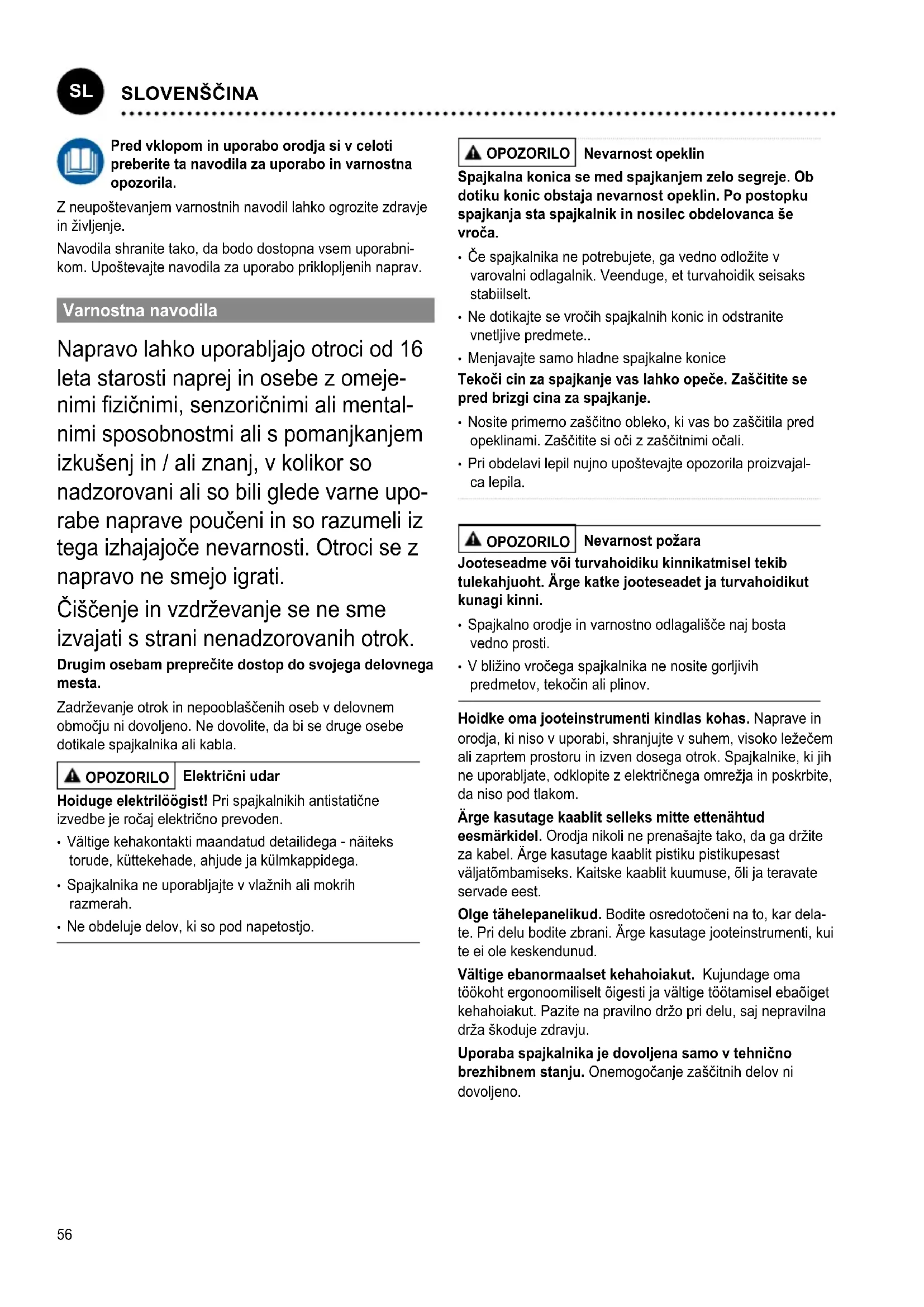

Pred vklopom in uporabo orodja si v celoti preberite ta navodila za uporabo in varnostna opozorila.

Z neupoštevanjem varnostnih navodil lahko ogrozite zdravje in življenje.

Navodila shranite tako, da bodo dostopna vsem uporabnikom. Upoštevajte navodila za uporabo priklopljenih naprav.

Varnostna navodila

Napravo lahko uporabljajo otroci od 16 leta starosti naprej in osebe z omejenimi fizičnimi, senzoričnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj in / ali znanj, v kolikor so nadzorovani ali so bili glede varne uporabe naprave poučeni in so razumeli iz tega izhajajoče nevarnosti. Otroci se z napravo ne smejo igrati.

Čiščenje in vzdrževanje se ne sme izvajati s strani nenadzorovanih otrok.

Drugim osebam preprečite dostop do svojega delovnega mesta.

Zadrževanje otrok in nepooblaščenih oseb v delovnem območju ni dovoljeno. Ne dovolite, da bi se druge osebe dotikale spajkalnika ali kabla.

OPOZORILO

Električni udar

Hoiduge elektrilöögist! Pri spajkalnikih antistatične izvedbe je ročaj električno prevoden.

• Vältige kehakontakti maandatud detailidega - näiteks torude, küttekehade, ahjude ja külmkappidega.
• Spajkalnika ne uporabljajte v vlažnih ali mokrih razmerah.
• Ne obdeluje delov, ki so pod napetostjo.

OPOZORILO

Nevarnost opeklin

Spajkalna konica se med spajkanjem zelo segreje. Ob dotiku konic obstaja nevarnost opeklin. Po postopku spajkanja sta spajkalnik in nosilec obdelovanca še vroča.

• Če spajkalnika ne potrebujete, ga vedno odložite v varovalni odlagalnik. Veenduge, et turvahoidik seisaks stabiilselt.
• Ne dotikajte se vročih spajkalnih konic in odstranite vnetljive predmete..
• Menjavajte samo hladne spajkalne konice
  Tekoči cin za spajkanje vas lahko opeče. Zaščitite se pred brizgi cina za spajkanje.
• Nosite primerno zaščitno obleko, ki vas bo zaščitila pred opeklinami. Zaščitite si oči z zaščitnimi očali.
• Pri obdelavi lepil nujno upoštevajte opozorila proizvajalca lepila.

OPOZORILO

Nevarnost požara

• Spajkalno orodje in varnostno odlagališče naj bosta vedno prosti.
• V bližino vročega spajkalnika ne nosite gorljivih predmetov, tekočin ali plinov.

Hoidke oma jooteinstrumenti kindlas kohas. Naprave in orodja, ki niso v uporabi, shranjujte v suhem, visoko ležečem ali zaprtem prostoru in izven dosega otrok. Spajkalnike, ki jih ne uporabljate, odklopite z električnega omrežja in poskrbite, da niso pod tlakom.

Nemudoma odpravite motnje in napake. Pred vsako uporabo naprave/orodja skrbno preverite, ali zaščitni deli brezhibno delujejo v skladu z namenom. Preverite, ali premični deli brezhibno delujejo in se ne zatikajo, preglejte dele za morebitne poškodbe. Za brezhibno delovanje orodja morajo biti vsi deli pravilno nameščeni, prav tako pa morajo izpolnjevati vse pogoje.

Uporabljajte pravo orodje. Uporabljajte le pribor in dodatne naprave, ki so na seznamu pribora ali so na voljo pri proiz-vajalcu. Pribor in dodatne naprave WELLER uporabljajte izključno z napravami WELLER. Ob uporabi drugih orodij in pribora se lahko poškodujete.

Zavarujte orodje. Orodje fiksirajte z ustreznimi pritrdilnimi pripravami.

Uporabljajte napravo za odsesavanje dima, ki nastaja pri spajkanju. Če imate na razpolago napravo za odsesavanje dima, ki nastaja pri spajkanju, se prepričajte, da je le-ta priključena in pravilno deluje.

Spajkanje

Preberite in upoštevajte ustrezna navodila za uporabo ustrezne Wellerjeve napajalne enote.

Uporabljajte samo originalne spajkalne konice Weller!

Ravnanje s spajkalnimi konicami

• Pri prvem segrevanju prevlecite selektivno spajkalno konico s spajko. Tako s spajkalne konice odstranite sloj oksidov in nečistoče, ki se na njej naberejo med skladiščenjem.
• V času premora in kadar spajkalnik odložite, pazite, da bo spajkalna konica dobro prevlečena s spajko.
• Ne uporabljajte preveč agresivnega fluksa.
• Vedno pazite, da je spajkalna konica pravilno vložena.
• Izberite čim nižjo delovno temperaturo.
• Za uporabo izberite največjo možno obliko spajkalne konice. Groba ocena: približno tako veliko kot mesto spajkanja.
• Zagotovite veliko površino za prenos toplote med spajkalno konico in mestom spajkanja, tako da spajkalno konico pravilno prevlečete s spajko.
• Pri daljšem premoru spajkalnik izklopite ali uporabite Wellerjevo funkcijo za znižanje temperature, ko naprave ne uporabljate.
• Preden spajkalnik za dlje časa odložite v odlagalnik, prevlecite konico s spajko.
• Spajko nanesite neposredno na mesto spajkanja in ne na spajkalno konico.
• Ne pritiskajte na spajkalno konico.

Izraz Spajkalnik uporabljajte izključno v skladu z nameni, navedenimi v navodilih za uporabo, in sicer za spajkanje in odspajkanje pod tu navedenimi pogoji.

Spajkalnik lahko uporabljate le z Wellerjevimi napajalnimi enotami.

To napravo je dovoljeno uporabljati samo pri sobni temperaturi in v notranjih prostorih. Zaščitite jo pred vlago in pred neposrednim sončnim sevanjem.

Skupine uporabnikov

Zaradi različnih stopenj tveganja in nevarnosti smejo določene delovne korake izvajati samo izšolani strokovnjaki.

Delovni korak Skupine uporabnikov
Vnos parametrov spajkanja	Strokovno osebje s tehnično izobrazbo
Menjava električnih nado-mestnih delov	Strokovnjak električar
Vnos intervalov vzdrževanja	Varnostno osebje
Uporaba Menjava filtra	Laiki
Uporaba Menjava filtra Menjava električnih nado-mestnih delov	Usposabljanje oseb za delo na tehničnem področju pod vodstvom in nadzorom izšolanega strokovnega osebja

Nega in vzdrževanje

OPOZORILO

Pred vsemi deli na napravi izvlecite vtikač iz vtičnice. Počakajte, da se naprava ohladi.

Redno preverjajte priključene kable in cevi.. Nemudoma nehajte uporabljati poškodovana električna orodja.

Spajkalne konice lahko menjate le takrat, ko se ohladijo.

Izklopljen spajkalnik mora biti vsaj 3 minute v varovalnem odlagalniku, da se spajkalna konica ohladi. Statusna svetleča dioda mora biti ugasnjena.

Poskrbite za čistočo površin spajkalne konice in grelnega telesa, prek katerih se prenaša toplota. Grelni element ne sme priti v stik s spajko.

Popravila lahko izvaja le osebje, ki ga izšola družba Weller.

Uporabljajte samo originalne rezervne dele WELLER.

Garancija

Zahtevki kupca zaradi napak, zastarajo v enem letu od dobave. To ne velja za regresne zahtevke kupca po §§ 478, 479 BGB.

Podrobnejše informacije najdete na spletni strani www.weller-tools.com.

Tehnični Podatki

Spajkalnik WTP 90
Temperaturno območje (°C / °F) 50-450 / 150-850
Poraba moči	(W)	90
Omrežna napetost	(V AC)	24
Čas segrevanja(50 °C na 350 °C) (120 °Fna 660 °F)	(s)	5
Družina konic XNT, XH
Napajalna enota WT 1, WT 1H

Pridrīujemo si pravico do tehniānih sprememb!

Gibanje temperature

Spajkalnik ima senzor, ki zaznava uporabo. Z njim lahko nastavite samodejno funkcijo izklopa (stanje pripravljenosti – stand-by). Navodila najdete v ustreznih navodilih za uporabo postaje.

Simboli

Pozor!

Opozorilo! Nevarnost opeklin

Preberite navodila za uporabo!

Znak CE

Britanska oznaka za združljivost

Odstranjevanje

Elektricnega orodja ne odstranjujte s hišnimi odpadki! V skladu z Evropsko direktivo 2012/19/EU o odpadni elektricni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba elektricna orodja ob koncu njihove življenjske dobe loceno zbirati in jih predati v postopek okolju prijaznega recikliranja.

Sigurnosna upozorenja

Ovaj aparat mogu koristiti djeca starosti od 16. godine i osobe sa smanjenim psihičkim, senzorskim ili mentalnim sposobnostima ili nedostatka iskustva i / ili znanja, samo pod nadzorom ili ako su bila poučena u svezi sigurne upotrebe aparata i kada su razumjela iz toga rezultirajuće opasnosti. Djeca se ne smiju igrati sa aparatom.

Pročitati upute za upotrebu!

CE znak

Britanski znak suglasnosti

Zbrinjavanje

Ne bacajte električne alate u kućni otpad! Sukladno Europskoj direktivi 2012/19/EU o dotrajalim električnim i elektroničkim uređajima i implementacije u nacionalne zakone neuporabljivi električni alati moraju se skupljati zasebno i reciklirati na ekološki prihvatljiv način.
