| 製品タイプ | はんだごて |
| ブランド | Weller |
| モデル | DAP 90 |
| カテゴリー | はんだ付けステーション |
| 温度範囲 | 50-450 °C (150-850 °F) |
| 消費電力 | 90 W |
| 電源電圧 | 24 V AC |
| 昇温時間 (50°Cから350°Cまで) | 5秒 |
| 対応チップタイプ | XNT, XH |
| 対応電源ユニット | WT 1, WT 1H |
| 適合用途 | はんだ付けおよびはんだ除去, Weller電源ユニットのみ使用, 室内常温 |
| ユーザーグループ | 訓練を受けた専門家（設定）, 電気技師（修理）, 非専門家（操作, フィルター交換, チップ交換） |
| 安全性 | 感電防止（アース部品との接触を避ける）, やけど危険（熱いチップ, 溶融はんだ）, 火災危険（カバーをかけない, 可燃物を遠ざける） |
| メンテナンス | 熱伝達面を清掃, チップは冷めた状態でのみ交換, ケーブル定期点検, Weller訓練済みスタッフによる修理 |
| 保証 | 製造不良に対して12か月（法的権利を除く） |
| 記号 | 注意, やけど危険, 取扱説明書を読む, CE, UKCA |
| 廃棄 | 一般ゴミとして廃棄しない, WEEEに準拠したリサイクル（2012/19/EU） |
| アクセサリー | 純正WELLERアクセサリーのみ使用（チップ, ホルダー等） |
よくある質問 - DAP 90 Weller
ユーザーの質問 DAP 90 Weller
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 溶接機 無料でPDF形式で！マニュアルを見つける DAP 90 - Weller 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 DAP 90 ブランド Weller.

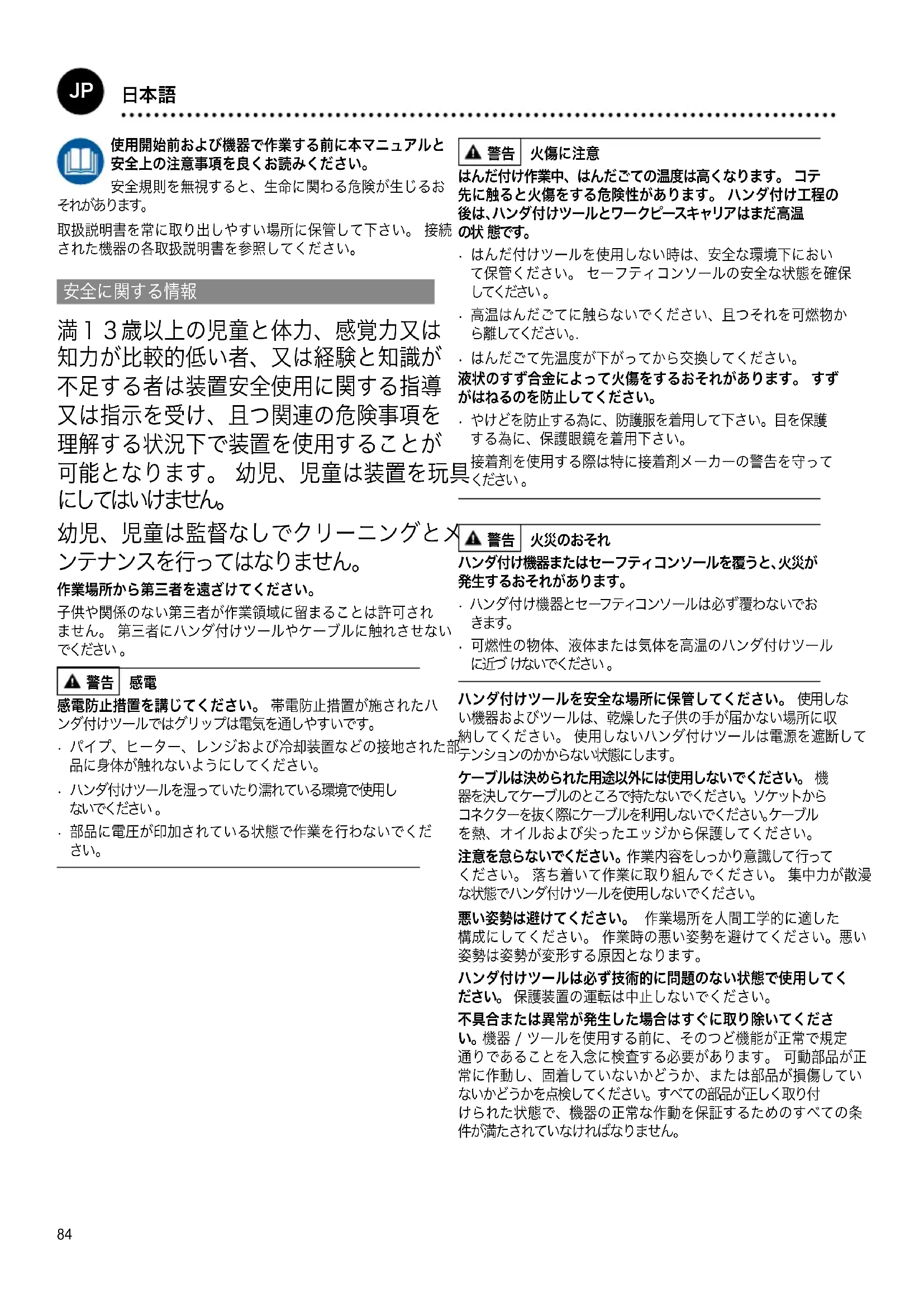

使用説明書 DAP 90 Weller
使用開始前および機器で作業する前に本マニュアルと安全上の注意事項を良くお読みください。
安全規則を無視すると、生命に関わる危険が生じるおそれがあります。
取扱説明書を常に取り出しやすい場所に保管して下さい。接続された機器の各取扱説明書を参照してください。
安全に関する情報
満13歳以上の児童と体力、感覚力又は知力が比較的低い者、又は経験と知識が不足する者は装置安全使用に関する指導又は指示を受け、且つ関連の危険事項を理解する状況下で装置を使用することが可能となります。幼児、児童は装置を玩具にしてはいけません。
幼児、児童は監督なしでクリーニングとメンテナンスを行ってはなりません。
作業場所から第三者を遠ざけてください。
子供や関係のない第三者が作業領域に留まることは許可されません。第三者にハンダ付けツールやケーブルに触れさせないでください。
警告 感電
感電防止措置を講じてください。帯電防止措置が施されたハンダ付けツールではグリップは電気を通しやすいです。
・パイプ、ヒーター、レンジおよび冷却装置などの接地された部品に身体が触れないようにしてください。
・ハンダ付けツールを湿っていたり濡れている環境で使用しないでください。
部品に電圧が印加されている状態で作業を行わないでください。
警告 火傷に注意
はんだ付け作業中、はんだごての温度は高くなります。コテ先に触ると火傷をする危険性があります。ハンダ付け工程の後は、ハンダ付けツールとワークピースキャリアはまだ高温の状態です。
- はんだ付けツールを使用しない時は、安全な環境下において保管ください。 セーフティコンソールの安全な状態を確保してください。
高温はんだごてに触らないでください、且つそれを可燃物から離してください。
・はんだごて先温度が下がってから交換してください。
液状のすず合金によって火傷をするおそれがあります。すずがはねるのを防止してください。
・やけどを防止する為に、防護服を着用して下さい。目を保護する為に、保護眼鏡を着用下さい。
接着剤を使用する際は特に接着剤メーカーの警告を守ってください。
警告 火災のおそれ
ハンダ付け機器またはセーフティコンソールを覆うと、火災が発生するおそれがあります。
・ハンダ付け機器とセーフティコンソールは必ず覆わないでおきます。
・可燃性の物体、液体または気体を高温のハンダ付けツールに近づけないでください。
ハンダ付けツールを安全な場所に保管してください。使用しない機器およびツールは、乾燥した子供の手が届かない場所に収納してください。使用しないハンダ付けツールは電源を遮断してテンションのかからない状態にします。
ケーブルは決められた用途以外には使用しないでください。機器を決してケーブルのところで持たないでください。ソケットからコネクターを抜く際にケーブルを利用しないでください。ケーブルを熱、オイルおよび尖ったエッジから保護してください。
注意を怠らないでください。作業内容をしっかり意識して行ってください。落ち着いて作業に取り組んでください。集中力が散漫な状態でハンダ付けツールを使用しないでください。
悪い姿勢は避けてください。作業場所を人間工学的に適した構成にしてください。作業時の悪い姿勢を避けてください。悪い姿勢は姿勢が変形する原因となります。
ハンダ付けツールは必ず技術的に問題のない状態で使用してください。保護装置の運転は中止しないでください。
不具合または異常が発生した場合はすぐに取り除いてくださ
い。機器 / ツールを使用する前に、そのつど機能が正常で規定通りであることを入念に検査する必要があります。可動部品が正常に作動し、固着していないかどうか、または部品が損傷していないかどうかを点検してください。すべての部品が正しく取り付けられた状態で、機器の正常な作動を保証するためのすべての条件が満たされていなければなりません。
正しいツールを使用してください。必ずアクセサリーリストに記載されているか、もしくはメーカーが推奨するアクセサリーまたは補助機器を使用してください。WELLER アクセサリーもしくは補助機器は純正 WELLER 機器にのみ使用してください。他のツールもしくはアクセサリーを使用すると、怪我をするおそれがあります。
ツールを固定してください。ワークピースを固定するにはテンショナーを使用してください。
ハンダ付け用の排煙装置を使用してください。ハンダ付け排煙装置を使用する場合は、接続した装置が正しく使用できることを確認してください。
ハンダ付け
ご使用になる各 Weller 電源供給ユニットの取扱説明書をお読みなり、注意事項を守ってください。
純正 Weller のコテ先を使用してください!
コテ先の取り扱い
- 最初の加熱時に選択した錫めっきを施すコテ先にハンダを塗布します。これによって、保管によって生じたコテ先の酸化層不純物が剥がれます。
ハンダ付けの休止時およびハンダゴテを収納する前に、コテ先が十分に錫めっきされていることを確認してください。
・刺激性のある融剤を使用しないでください!
・コテ先が正しく取り付けられているか必ず確認してください。
・できるだけ低い使用温度を選択してください。
- 使用する際はできるだけ大きな形状のコテ先を選択してください。大まかな目安：およそハンダパッドと同じ大きさ。
・コテ先が十分に錫めっきされるように、コテ先とハンダ付け箇所の間に広い伝熱面積を設けてください。
作業の休止時間が比較的長い場合は、ハンダ付けシステムをオフにするか、もしくは休止している場合に温度を下げるWeller機能を使用してください。
. ハンダゴテを長時間収納する場合は、その前にコテ先にハンダを塗布してください。
ハンダはコテ先に塗布するのではなく、直接ハンダ付け箇所に塗布してください。
・コテ先に機械的な力を加えないでください。
指定の使用条件
ハンダゴテはここに挙げられている条件に基づいて、取扱説明書に記載されているハンダ付けおよびハンダをはがす用途にのみ使用してください。
ハンダゴテは必ず Weller の電源供給ユニットで作動させてください。
本機は必ず室温のもと、屋内で使用してください。湿気と直射日光を避けてください。
ユーザーグループ
危険と潜在的危険の程度が異なるため、いくつかの作業ステップはトレーニングを受けた専門員によって実施されなければなりません。
| 作業手順 | ユーザーグループ |
| ハンダ 付けパラメータの設定 | 技術的なトレーニングを受けた者 |
| 電気部品の交換 | 電気技術者 |
| デフォルトのメンテナンス間隔 | 安全管理専門員 |
| 操作フィルター交換 | 特になし |
| 操作フィルター交換電気部品の交換 | テクニカルトレーニングを受けた指導員の監督下にある技術者 |
保守及びメンテナンス
警告
装置に対して如何なる操作を行う前に、コンセントから電源プラグを抜いてください。ユニットを冷却させていください。
接続されているすべてのケーブルとホースを定期的に点検してください。不具合のある電動工具は使用しないでください。 はんだごて先温度が下がってから交換してください。
ハンダ付けツールをオフにし、はんだごて先温度が下がるまで少なくとも3分間は安全環境下にて管理下さい。LEDインジケータは「オフ」を示しています。
はんだごての伝熱面と加熱部品の清潔を保持する。加熱素子ははんだに接触してはいけません。
修理はWeller製品のトレーニングを受けた専門員によって行わなければなりません。
オリジナル交換部品だけを使用してください。
保証規定証
装置が引き渡されてから一年以上となる場合、購入者はツールの物理的欠陥で損害賠償を請求してはならない。この規定は購入者の§§ 478, 479 BGB (ドイツ連邦法律広報)による損害賠償請求に適用しません。
使用される前に、用語「保証」を使用して書面で品質又は耐久性保証を提供することを除き、我々は我々が提供した保証によって引き起こされる損害賠償に対しての一切の責任を負いません。
不適切な使用又は許認かない者の装置改造によって引き起こされる装置の破損については、一切の保証は全て無効になります。
更に多くの情報が必要な場合は弊社ホームページをご覧ください
www.weller-tools.com.
仕様諸元
| ハンダゴテ WTP 90 | ||
| 温度範囲 (°C / °F) 50-450 / 150- | 850 | |
| 電力消費量 | (W) | 90 |
| 主電源電圧 | (V AC) | 24 |
| 加熱時間 | (s) | 5 |
| (50°C ~ 350°C) (120°F~ 660°F) | ||
| はんだごて先端チップ種類態 XNT, XH | ||
| 電源供給ユニット WT 1, WT 1H | ||
記載の技術、仕様情報は予告なく変更になることがございます。
温度特性
ハンダ付けツールは内部に使用状況を検知するセンサーを備えています。このセンサーを介して、自動スイッチオフ機能が設定することができます (待機状態)。この設定については、各ステーション取扱説明書に説明されています。
シンボル
注意！
警告！火傷に注意
取扱説明書をお読み下さい!
CEマーキング適合
英国の適合マーク
処分·廃棄
電動工具を家庭系廃棄物と一緒に処分しないで下さい！国内法と廃電気電子機器に関する欧州指令2012/19/EUの規定に従い、単独で耐用年数が切れている電動工具を適切に収集し、且つそれを環境保全リサイクル工場に返却する必要があります。

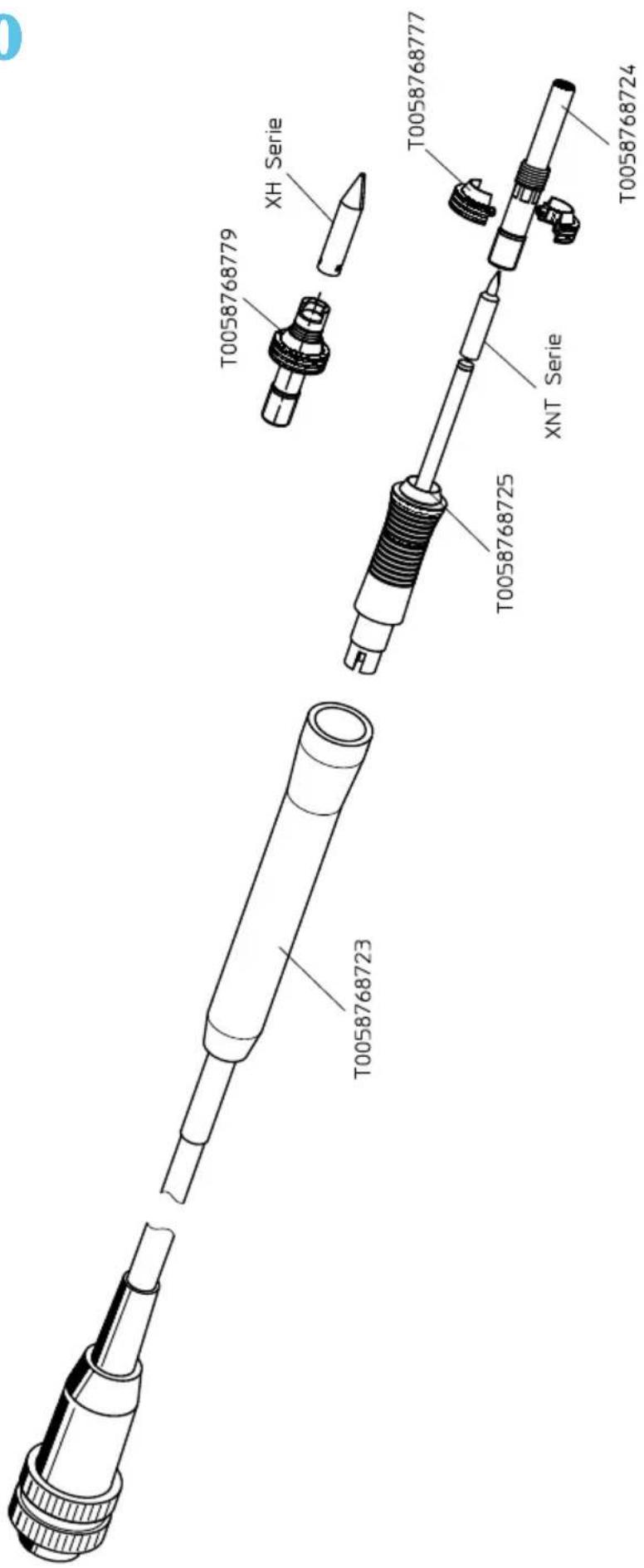

WTP 90
15.05.2017 / Niedermayer
