| Tipo de produto | Ferro de soldar |
| Marca | Weller |
| Modelo | DAP 90 |
| Categoria | Estação de solda |
| Faixa de temperatura | 50-450 °C (150-850 °F) |
| Potência absorvida | 90 W |
| Tensão de rede | 24 V AC |
| Tempo de subida de temperatura (50°C a 350°C) | 5 s |
| Tipo de ponta compatível | XNT, XH |
| Unidades de alimentação compatíveis | WT 1, WT 1H |
| Utilização conforme | Soldagem e dessoldagem, apenas com unidades de alimentação Weller, em interiores à temperatura ambiente |
| Grupos de utilizadores | Especialistas treinados (configurações), eletricistas (reparações), não especialistas (operação, troca de filtro, troca de ponta) |
| Segurança | Proteção contra choque elétrico (evitar contacto com peças ligadas à terra), risco de queimaduras (ponta quente, estanho líquido), risco de incêndio (não cobrir, afastar objetos inflamáveis) |
| Manutenção | Limpar superfícies de transferência térmica, substituir as pontas apenas frias, verificar regularmente os cabos, reparações por pessoal treinado pela Weller |
| Garantia | 12 meses contra defeitos de fabrico (exceto direitos legais) |
| Símbolos | Atenção, risco de queimaduras, ler o manual, CE, UKCA |
| Eliminação de resíduos | Não deitar no lixo doméstico, reciclagem conforme REEE (2012/19/UE) |
| Acessórios | Utilizar apenas acessórios WELLER originais (pontas, suportes, etc.) |
Perguntas frequentes - DAP 90 Weller
Perguntas dos utilizadores sobre DAP 90 Weller
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Máquina de soldar em formato PDF gratuitamente! Encontre o seu manual DAP 90 - Weller e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DAP 90 da marca Weller.

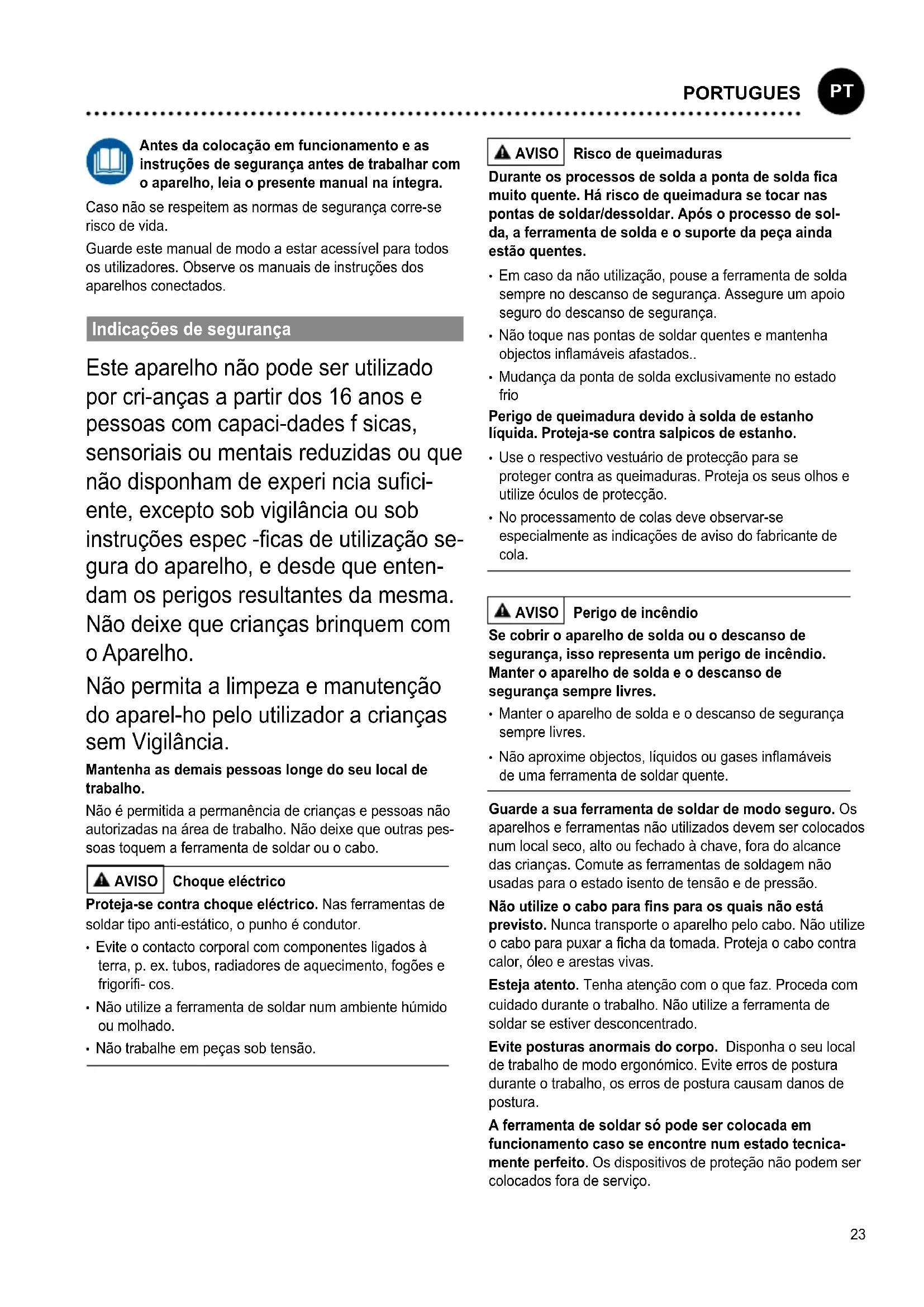

MANUAL DE UTILIZADOR DAP 90 Weller
PT Tradução do manual original
Antes da colocação em funcionamento e as instruções de segurança antes de trabalhar com o aparelho, leia o presente manual na íntegra.
Caso não se respeitem as normas de segurança corre-se risco de vida.
Guarde este manual de modo a estar acessível para todos os utilizadores. Observe os manuais de instruções dos aparelhos conectados.
Indicações de segurança
Este aparelho não pode ser utilizado por cri-anças a partir dos 16 anos e pessoas com capaci-dades f sicas, sensoriais ou mentais reduzidas ou que não disponham de experência suficiente, excepto sob vigilância ou sob instruções espec -ficas de utilização segura do aparelho, e desde que entendam os perigos resultantes da mesma. Não deixe que crianças brinquem com o Aparelho.
Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem Vigilância.
Mantenha as demais pessoas longe do seu local de trabalho.
Não é permitida a permanência de crianças e pessoas não autorizadas na área de trabalho. Não deixe que outras pessoas toquem a ferramenta de soldar ou o cabo.
AVISO
Choque eléctrico
Proteja-se contra choque eléctrico. Nas ferramentas de soldar tipo anti-estático, o punho é condutor.
- Evite o contacto corporal com componentes ligados à terra, p. ex. tubos, radiadores de aquecimento, fogões e frigorifi- cos.
- Não utilize a ferramenta de soldar num ambiente húmido ou molhado.
- Não trabalhe em peças sob tensão.
AVISO
Risco de queimaduras
Durante os processos de solda a ponta de solda fica muito quente. Há risco de queimadura se tocar nas pontas de soldar/dessoldar. Após o processo de solda, a ferramenta de solda e o suporte da peça ainda estão quentes.
- Em caso da não utilização, pouse a ferramenta de solda sempre no descanso de segurança. Assegure um apoio seguro do descanso de segurança.
- Não toque nas pontas de soldar quentes e mantenha objectos inflamáveis afastados..
- Mudança da ponta de solda exclusivamente no estado frio
Perigo de queimadura devido à solda de estanho líquida. Proteja-se contra salpicos de estanho.
- Use o respectivo vestuário de protecção para se proteger contra as queimaduras. Proteja os seus olhos e utilize óculos de protecção.
- No processamento de colas deve observar-se especialmente as indicações de aviso do fabricante de cola.
AVISO
Perigo de incêndio
Se cobrir o aparelho de solda ou o descanso de segurança, isso representa um perigo de incêndio. Manter o aparelho de solda e o descanso de segurança sempre livres.
- Manter o aparelho de solda e o descanso de segurança sempre livres.
- Não aproxime objectos, líquidos ou gases inflamáveis de uma ferramenta de soldar quente.
Guarde a sua ferramenta de soldar de modo seguro. Os aparelhos e ferramentas não utilizados devem ser colocados num local seco, alto ou fechado à chave, fora do alcance das crianças. Comute as ferramentas de soldagem não usadas para o estado isento de tensão e de pressão.
Não utilize o cabo para fins para os quais não está previsto. Nunca transporte o aparelho pelo cabo. Não utilize o cabo para puxar a ficha da tomada. Proteja o cabo contra calor, óleo e arestas vivas.
Esteja atento. Tenha atenção com o que faz. Proceda com cuidado durante o trabalho. Não utilize a ferramenta de soldar se estiver desconcentrado.
Evite posturas anormais do corpo. Disponha o seu local de trabalho de modo ergonómico. Evite erros de postura durante o trabalho, os erros de postura causam danos de postura.
A ferramenta de soldar só pode ser colocada em funcionamento caso se encontre num estado tecnicamente perfeito. Os dispositivos de proteção não podem ser colocados fora de serviço.
As falhas e defeitos têm que ser corrigidos de imediato. Antes da utilização do aparelho/ferramenta é necessário verificar cuidadosamente os dispositivos de proteção quanto ao seu funcionamento perfeito e conforme os regulamentos. Verifique se as peças móveis funcionam de forma perfeita e que não estejam coladas ou se as peças estão danificadas. Todas as peças têm de estar montadas corretamente e satisfazer todas as condições, para garantir uma operação perfeita do aparelho.
Utilize a ferramenta correta. Utilize apenas os acessórios ou os aparelhos adicionais que estejam enumerados na lista de acessórios ou que foram autorizados pelo fabricante. Utilize os acessórios e aparelhos adicionais da WELLER apenas nos aparelhos originais da WELLER. A utilização de outras ferramentas e outros acessórios pode significar um perigo de lesões para si.
Prenda a ferramenta. Utilize dispositivos de fixação para prender a peça.
Utilize um sistema de aspiração de fumos de soldagem.
Se existirem dispositivos para a ligação de sistemas de aspiração de fumos de soldagem, certifique-se de que estas são corretamente ligadas e utilizadas.
Soldar
Leia e observe o manual de instruções da respectiva unidade de alimentação Weller utilizada.
Utilizar apenas pontas de solda originais da Weller!
Tratamento das pontas de solda
- Aplicar solda no primeiro aquecimento à ponta de solda selectiva e que pode ser estanhada. Esta solda elimina as camadas de óxido criado durante a armazenagem e as impurezas da ponta de solda.
- Em caso de intervalos de solda e antes de pousar o ferro de soldar, tenho o cuidado que a ponta de solda esteja bem humedecida com estanho.
- Não utilize fundentes demasiado agressivos.
- Observe sempre o devido assento das pontas de solda.
- Seleccione uma temperatura de serviço o mais baixo possível.
- Seleccione para a aplicação a forma de ponta de solda maior possível Regra geral: cerca do tamanho da placa de solda.
- Assegure que a transferência de calor entre a ponta de solda e o ponto de solda seja feito numa superfície grande, humedecendo bem a ponta de solda com estanho.
- Em caso de intervalos de inactividade prolongados, desligue o sistema de solda ou utilize a função Weller para a redução da temperatura durante a não utilização
- Humedece a ponta, antes de pousar o ferro de soldar no suporte durante um período mais longo.
- Aplique a solda directamente no ponto de solda, e não na ponta de solda.
- Nunca exerça força mecânica sobre a ponta de solda.
Utilização Autorizada
Utilize o ferro de soldar exclusivamente de acordo com a finalidade indicada na manual de instruções, para soldar e dessoldar sob as condições aqui referidas.
O ferro de solda apenas deve ser operado com as unidades de alimentação Weller.
Este aparelho pode ser utilizado exclusivamente à temperatura ambiente e em espaços interiores. Proteger contra humidade e insolação directa.
Devido a riscos e perigos potenciais de grandeza diferente, alguns passos de trabalho podem ser executados exclusivamente por profissionais formados.
| Passo de trabalho Grupos | de utilizadores |
| Pré-definição dos parâmetros de soldar | Pessoal epsecializado com formação técnica |
| Substituição de peças sobressalentes eléctricos | Professional de electro-tecnia |
| Pré-definição dos intervalos de manutenção | Professional de segurança |
| OperarTroca do filtro | Pessoas leigas |
| OperarTroca do filtroSubstituição de peças sobressalentes eléctricos | Formandos de cursos técnicos sob instrução e supervisão por parte de um professional especializado |
Conservação e manutenção
Antes de efectuar qualquer intervenção no aspirador, desligá-lo da rede. Deixar arrefecer o aparelho.
Controle regularmente todos os cabos e mangueiras ligadas.. Deixar de utilizar imediatamente as ferramentas eletrónicas defeituosas.
As pontas de soldar só podem ser mudadas quando estive- rem frias.
No estado de desligado, a ferramenta de solda deve permanecer, no mínimo, 3 minutos no descanso de segurança, até que a ponta de solda arrefeceu. O LED de indicação do estado deve estar em Desligado.
Manter limpas as superfícies de transmissão de calor da ponta de soldar e do elemento de aquecimento. O elemento de aquecimento não pode entrar em contacto com solda de estanho.
As reparações têm de ser efectuadas po pessoal formado pela Weller.
Kasutada ainult WELLERi originaalvaruosi.
Garantia
Os direitos do comprador de reivindicação por falhas vencem um ano após a entrega. Isto não se aplica aos direitos de recurso do comprador segundo os artigos 478, 479 do código civil alemão.
Numa garantia por nós fornecida apenas assumimos a responsabilidade se a garantia de qualidade ou duração tiver sido fornecida por nós por escrito e com utilização do termo „Garantia“.
A garantia expira em caso de utilização inadequada e se tiverem sido feitas intervenções por pessoal não qualificado.
Informe-se em
www.weller-tools.com.
| Ferro de soldar WTP 90 | ||
| Gama de temperaturas (°C / °F) 50-450 / 150-850 | ||
| Consumo de potência | (W) | 90 |
| Tensão de rede | (V AC) | 24 |
| Tempo de aquecimento (s)(50°C para 350°C) (120°Fpara 660°F) | 5 | |
| Família de topo XNT, XH | ||
| Unidade de alimentação WT 1, WT 1H | ||
Reservado o direito a alterações técnicas!
A ferramenta de solda está equipada com um sensor de utilização interno. Através deste sensor é possível ajustar uma função de desligamento automático (stand-by). Para os ajustes, consulte o respectivo manual de instruções da estação.
Símbolos
Atenção!
Aviso! Risco de queimaduras
Leia o manual de instruções!
Marca CE
Marca de Conformidade Britânica
Eliminação
Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2012/19/EU sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e enca-minhadas a uma instalação de reciclagem dos materiais ecológica.
